住宅区和住宅建筑内光纤到户通信设施工程建设标准Construction standard of communication engineering for fiber to the home in residential districts and residential buildings（征求意见稿）前言为了进一步规范江苏省住宅小区通信配套设施的建设，适应社会信息化发展需要，提高通信建设水平，推进宽带接入光纤化进程，城镇地区实现光网覆盖，确保用户通信需要得到实现，根据江苏省住房和城乡建设厅《关于印发<2017年度江苏省工程建设标准和标准涉及编制、修订计划>的通知》（苏建科〔2017〕409号），依照国家及江苏省相关法规、标准、规范，结合江苏省住宅小区通信配套设施建设实际情况，制定了本标准。

本标准共7章，主要内容有：1 总则；2 术语；3 工程界面；4 小区设备间、电信间及配线设备设置；5 住宅区内通信管道设置；6 住宅建筑内配线管网设置；7 配线光缆及入户线光缆设置。

本标准黑体字标志的第1.0.10、1.0.11条为强制性条文，必须严格执行。

本标准由江苏省住房和城乡建设厅负责管理和对强制性条文的解释，江苏省通信管理局（地址：江苏省南京市鼓楼区中山北路301号，邮政编码：210003）负责其他条文的解释。

在执行过程中若发现需要修改和补充之处，请将意见和建议寄送至江苏省工程建设标准站（地址：南京市江东北路287号银城广场辅楼4楼，邮政编码：210036）。

本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：参编单位：主要起草人：主要审查人：目次1 总则 (3)2 术语 (5)3 基本规定 (7)3.1 配线区及用户接入点的设置 (7)3.2 工程界面 (10)4 小区设备间、电信间及配线设备设置 (12)4.1 小区设备间及电信间 (12)4.2 配线设备 (15)4.3 光纤配线架 (15)4.4 光缆交接箱 (16)4.5 光缆分纤箱 (17)4.6 家居配线箱 (18)5 住宅区内通信管道设置 (20)6 住宅建筑内配线管网设置 (25)7 配线光缆及入户线光缆设置 (28)7.1 线缆及连接器选择 (28)7.2 配线光缆 (28)7.3 用户光缆 (29)本标准用词说明 (32)引用标准名录 (33)附录：条文说明 (34)1 总则1.0.1 为规范江苏省内住宅区和住宅建筑内光纤到户通信设施工程的建设，适应城市建设与社会信息化发展需要，实现资源共享，避免重复建设，满足用户对优质通信服务的需求，保障居住者的合法权益，特制定本标准。

重庆市住房和城乡建设委员会关于发布《住宅区和住宅建筑内通信配套设施建设技术标准》的通知
文章属性
•【制定机关】重庆市住房和城乡建设委员会
•【公布日期】2020.12.14
•【字号】渝建标〔2020〕43号
•【施行日期】2020.12.14
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】住房改革与发展
正文
重庆市住房和城乡建设委员会
关于发布《住宅区和住宅建筑内通信配套设施建设技术
标准》的通知
各区县（自治县）住房城乡建委，两江新区、经开区、高新区、万盛经开区、双桥经开区建设局，有关单位：
现批准《住宅区和住宅建筑内通信配套设施建设技术标准》为我市工程建设地方标准，编号为DBJ50/T-056-2020，自2021年3月1日起施行。

原《重庆市住宅建筑群电信用户驻地网建设规范》DBJ50-056-2011同时废止。

本标准由重庆市住房和城乡建设委员会负责管理，重庆信科设计有限公司负责具体技术内容解释。

重庆市住房和城乡建设委员会
2020年12月14日。

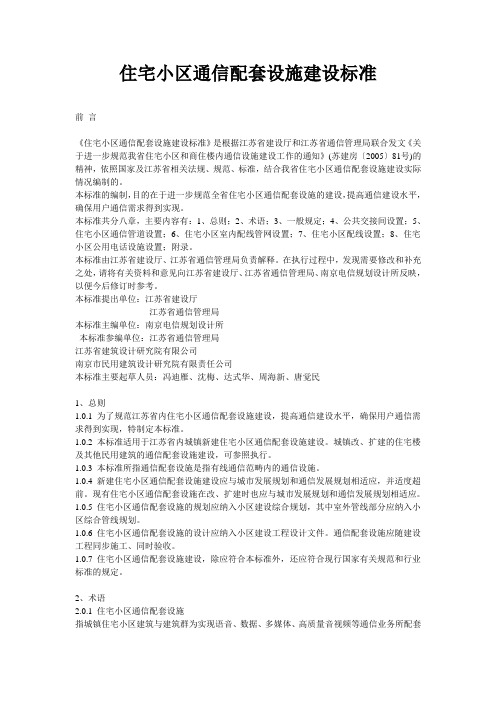

住宅小区通信配套设施建设标准前言《住宅小区通信配套设施建设标准》是根据江苏省建设厅和江苏省通信管理局联合发文《关于进一步规范我省住宅小区和商住楼内通信设施建设工作的通知》(苏建房〔2005〕81号)的精神，依照国家及江苏省相关法规、规范、标准，结合我省住宅小区通信配套设施建设实际情况编制的。

本标准的编制，目的在于进一步规范全省住宅小区通信配套设施的建设，提高通信建设水平，确保用户通信需求得到实现。

本标准共分八章，主要内容有：1、总则；2、术语；3、一般规定；4、公共交接间设置；5、住宅小区通信管道设置；6、住宅小区室内配线管网设置；7、住宅小区配线设置；8、住宅小区公用电话设施设置；附录。

本标准由江苏省建设厅、江苏省通信管理局负责解释。

在执行过程中，发现需要修改和补充之处，请将有关资料和意见向江苏省建设厅、江苏省通信管理局、南京电信规划设计所反映，以便今后修订时参考。

本标准提出单位：江苏省建设厅江苏省通信管理局本标准主编单位：南京电信规划设计所本标准参编单位：江苏省通信管理局江苏省建筑设计研究院有限公司南京市民用建筑设计研究院有限责任公司本标准主要起草人员：冯迪雁、沈梅、达式华、周海新、唐觉民1、总则1.0.1 为了规范江苏省内住宅小区通信配套设施建设，提高通信建设水平，确保用户通信需求得到实现，特制定本标准。

1.0.2 本标准适用于江苏省内城镇新建住宅小区通信配套设施建设。

城镇改、扩建的住宅楼及其他民用建筑的通信配套设施建设，可参照执行。

1.0.3 本标准所指通信配套设施是指有线通信范畴内的通信设施。

1.0.4 新建住宅小区通信配套设施建设应与城市发展规划和通信发展规划相适应，并适度超前。

现有住宅小区通信配套设施在改、扩建时也应与城市发展规划和通信发展规划相适应。

1.0.5 住宅小区通信配套设施的规划应纳入小区建设综合规划，其中室外管线部分应纳入小区综合管线规划。

1.0.6 住宅小区通信配套设施的设计应纳入小区建设工程设计文件。

住宅小区通信配套设施建设标准常州市通信行业协会中国移动通信集团江苏分公司2013年3月前言按照江苏省住房和城乡建设厅、江苏省通信治理局苏建科〔2010〕308号关于加大通信基础设施建设全面推进共建共享工作的通知精神，以及工信部、进展改革委、科技厅（委、局）、财政厅（局）、国土资源厅（局）、建设厅（局）、国税局、地税局联合发出的工信部联通[2010]105号关于推进光纤宽带网络建设的意见，由常州市通信行业协会牵头完成了本标准的编写工作。

本标准以连续满足常州市住宅小区信息化服务需求，加速都市宽带信息化基础设施建设、节约资源、幸免重复建设、保证居民自由选择信息服务的权益为动身点，满足可预见的小区居民的信息需求，对以后难以预见的信息需求进行必要的最小资源预留，力求达到标准内容充实、有较强的操作性目的。

本标准吸取了国内外有关建设实践与体会，并参考了国内外有关设计规范和标准。

目录1．总则 12.术语 33. 小区机房建设 53.1一样规定53.2小区机房选址53.3小区机房面积53.4小区机房工艺要求63.5电源、防雷及接地64. 交接间设置85. 住宅小区信息管网建设95.1一样规定95.2管道路由95.3管道设计与施工95.4信息管道人（手）设置116. 住宅小区楼内配线管网建设 12 6.1一样规定126.2信息主配线间136.3楼层配线箱136.4楼内垂直配线管道136.5楼内水平配线管道147. 住宅小区户内管网布线建设 16 7.1一样规定167.2家居配线箱（多媒体网络箱）167.3户内管网178.住宅小区无线接入设施建设19 8.1小区基站198.2小区覆盖系统198.3室内覆盖系统19附录A ：住宅小区通信配套设施界面图21附录B：住宅小区管道段落分界示意图21附录C：住宅小区通信无源光网络示意图22附录D：FTTH接入方式住宅内布线示意图23附录E：楼层配线箱规格23附录F：皮线光缆、五类及超五类线、电话皮线外径24附录G 小区管道用聚氯乙烯（PVC-U）管的系列管材规格25附录H ：小区管道用聚氯乙烯管的物理、化学及机械性能26附录：I楼内用管材规格27附录J：内用金属线槽（采纳镀锌钢板）常用规格29附录K：楼内用金属线槽（采纳镀锌钢板）承诺最小板材厚度301．总则1.0.1 为了规范常州市住宅小区信息配套设施建设，提升信息配套建设水平，确保用户信息需求，特制定本标准。

附录 A（资料性附录）条文说明A.1 本规范中提到的住宅区和住宅建筑内光纤到户通信设施指建筑规划用地红线内住宅范围内，地下通信管道、光缆交接箱，住宅建筑内管槽及通信线缆、配线设备，住户内家居配线箱、户内管线及各类通信业务信息插座，预留的设备间、电信间等设备安装空间。

具体见图A.1所示。

图A.1 住宅区及住宅建筑内通信设施构成示意A.2 本规范4.1.4条引用自《GB 50846-2012 住宅区和住宅建筑内光纤到户通信设施工程设计规范》1.0.3强制性条文，根据原信息产业部和原建设部联合发布的《关于进一步规范住宅小区及商住楼通信管线及通信设施建设的通知》（信部联规（2007）24号）的要求而提出的，即“房地产开发企业、项目管理者不得就接入和使用住宅小区和商住楼内的通信管线等通信设施与电信运营企业签订垄断性协议，不得以任何方式限制其他电信运营企业的接入和使用，不得限制用户自由选择电信业务的权利”。

A.3 本规范4.1.5条依据《GB 50846-2012 住宅区和住宅建筑内光纤到户通信设施工程设计规范》 1.0.4强制性条文和江苏省内光纤到户建设情况编制。

《“十三五”国家战略性新兴产业发展规划》明确提出“构建网络强国基础设施，深入推进“宽带中国”战略，加快构建高速、移动、安全、泛在的新一代信息基础设施。

大力推进高速光纤网络建设。

全面实现向全光网络跨越，加快推进城镇地区光网覆盖，提供每秒1000兆比特（1000Mbps）以上接入服务，大中城市家庭用户实现带宽100Mbps以上灵活选择；多方协同推动提升农村光纤宽带覆盖率，98%以上的行政村实现光纤通达，有条件的地区提供100Mbps 以上接入服务，半数以上农村家庭用户实现带宽50Mbps以上灵活选择。

推动三网融合基础设施发展。

”为了达到这些目标，建住宅区和住宅建筑的通信设施应采用光纤到户方式建设。

A.4 本规范4.1.5条引用自《GB 50846-2012 住宅区和住宅建筑内光纤到户通信设施工程设计规范》1.0.6强制性条文，通信设施作为住宅建筑的基础设施，工程建设由电信业务经营者与住宅建设方共同承建。

住宅小区光纤到户通信配套设施建设标准近年来，随着信息技术的飞速发展，人们对通信配套设施的要求也越来越高。

特别是在住宅小区，作为人们居家生活的重要场所，光纤到户通信配套设施建设标准也成为了关注的焦点。

在这篇文章里，我们将深入探讨住宅小区光纤到户通信配套设施建设标准的深度和广度，以期为大家带来有价值的内容。

1. 住宅小区光纤到户通信配套设施建设标准概述作为信息社会的重要组成部分，通信设施的建设标准对于住宅小区的发展和居民生活质量起着至关重要的作用。

在这里，我们可以先介绍一下光纤到户通信配套设施的定义，以及相关的建设标准和规范。

2. 住宅小区光纤到户通信配套设施建设标准的重要性光纤到户通信配套设施的建设标准对于居民的日常生活、工作、学习等方方面面都有着直接的影响。

在这一部分，我们可以深入分析光纤到户通信配套设施建设标准的重要性，以及对于社区发展、居民生活的促进作用。

3. 住宅小区光纤到户通信配套设施建设标准的具体要求针对光纤到户通信配套设施建设，其具体要求包括建设标准、技术指标、覆盖范围、服务能力等多个方面。

在这一部分，我们可以对这些具体要求进行逐一分析，以便更好地理解光纤到户通信配套设施建设标准的实质内容。

4. 住宅小区光纤到户通信配套设施建设标准的实施现状在当前的社会背景下，各地对于光纤到户通信配套设施建设标准的实施情况也有所不同。

在这一部分，我们可以对不同地区的实施现状进行比较和分析，以便更全面地了解光纤到户通信配套设施建设标准的落实情况。

5. 个人观点和理解作为我个人对这个主题的认识和观点，我认为光纤到户通信配套设施建设标准的制定和实施是非常必要和重要的。

只有通过制定严格的标准和落实有效的政策，才能保障居民的通信需求，推动社区的发展和提升居民生活的舒适度。

总结回顾在本文中，我们全面地探讨了住宅小区光纤到户通信配套设施建设标准的相关内容，包括概述、重要性、具体要求、实施现状和个人观点。

通过这些内容的呈现，我相信读者对这一主题已经有了全面、深刻和灵活的理解。

上海市新建住宅小区和住宅建筑内通信配套设施共建共享方案实施细则上海市新建住宅区和住宅建筑内通信配套设施共建共享方案实施办法-××-××发布 -××-××实施上海市通信基础设施建设管理办公室发布1前言在当今*倡导建设资源节约型、环境友好型社会的背景下，电信基础设施的共建共享已成为大势所趋本着节约资源、合作共赢、服务用户的指导原则上海市通信管理局组织编写了《上海市新建住宅区和住宅建筑内通信配套设施共建共享方案实施办法》，以规范和指导新建住宅区和住宅建筑内通信配套设施的共建共享本办法由上海市通信管理局归口和解释本办法仅针对建设阶段，共建共享所涉及的运行维护与业务资费的管理办法见《》和《》，不包括在本文件内主编单位：上海邮电设计咨询研究院有限公司参编单位：主要起草人：刘健2目录1 总则 42 术语 53 一般规定 74 通信配套设施共建共享方案设计 8 无源光网络参考模型 8 基于的光纤驻地网组网方案 8 住宅小区地下通信管道方案 1131 总则为了适应上海市城市信息化发展目标，指导新建住宅通信配套设施的共建共享，为三网融合奠定基础，满足居民对通信业务的需要，提高通信基础设施利用率，避免重复建设，特制定本办法本办法适用于新建住宅小区和住宅建筑内通信配套设施的建设通信配套设施的共建共享应遵循“用户选择、平等接入、资源共享、方便服务、资费统一”的原则共建共享的住宅通信配套设施是指除通信主设备以外的通信配套设施，各通信运营企业仅负责建设各自的通信主设备及自小区上联至各自公网的通局管道、光缆、光分纤设备等通信设施根据国家及上海市信息化发展的战略要求，新建住宅区应建设光纤接入网，提倡光纤到户的接入方式根据所属区域和用户需求内容等实际情况不排除其他接入方式，但需确保方案的可行性与适应性住宅区地下通信管道建设应纳入小区综合管线规划，并与通信运营商提供的通信管道连通通信配套设施应符合住宅区和住宅建筑的性质、功能、规模、环境条件的要求，并应满足多家通信运营商通信业务接入的需要通信配套设施工程建设应与住宅区或住宅建筑建设同步进行不同通信运营企业参与同一小区的通信配套设施共建共享时应统一组网技术及建设标准，以提高基础设施的共享程度组网技术及建设标准由负责牵头建设的运营商确定通信配套工程设计中选用的产品均应符合国家、行业及地方有关技术标准的要求未经产品质量监督检验机构鉴定合格的设备及主要材料，不得在工程中使用42 术语住宅区和住宅建筑内通信配套设施指建筑规划用地红线内的住宅区地下通信管道、住宅建筑内和建筑群之间的通信管线、布线通道、配线设备以及用于安装通信设备的场地小区通信机房用于安装住宅小区通信设备、光纤配线架等配线设备的房屋，又称小区中心机房电信间用于安装住宅建筑内配线设备和通信接入网设备等的房屋通信管道通信光缆的一种敷设通道由管道、人孔、室外引上管和建筑物引入管等组成馈线光缆小区中心机房或其他业务集中点光纤配线架至光缆交接箱之间的连接光缆，又称为主干光缆配线光缆光缆交接箱至安装在住宅楼、住宅单元楼层的光分纤箱、光分路箱等光缆配线设备之间的连接光缆联络线缆自楼层设备所在的配线箱至用户引入线汇聚点所在的配线箱之间的联络线缆用户引入线缆用户引入线汇聚点所在的配线箱至住户家居配线箱之间的连接线缆户内线缆家居配线箱至户内信息插座之间的连接线缆楼层配线箱建筑物内用于线缆连接与分线的箱体，以明装或暗设的方式设于单元门口、楼层、过道等部位家居配线箱安装于住户内的配线箱体，用于终接用户引入线缆和安装用户端设备，并具有语音、数据、有线电视等各类弱电信息的传输、分配和转接功能的箱体信息插座盒户内线缆的终接设施，可安装面板和信息模块，以连接通信终端设备无源光网络的缩写，指由光纤、光分路器、光连接器等无源光器件组成的点对多点的光网5络光线路终端的缩写，是光接入网的局端设备光网络单元的缩写，是光接入网的远端/用户端设备光分配网的缩写，是提供光线路终端与光网络单元之间信号传输的点对多点的光分配网络，由光纤/光缆和光连接器、光分路器和光配线设备等无源器件组成光分路器也称为“非波长选择性光分支器件”，用于实现特定波段光信号的功率分路及再分配功能的无源光器件光纤到户的缩写，指仅利用光纤媒质连接通信局端和家庭住宅的接入方式，引入光纤和由单个家庭用户独享光纤到大楼的缩写，指光纤到楼宇，部署在楼层，下采用其他介质接入用户，由其所辖范围内多个用户共享63 一般规定建设住宅区及住宅建筑时，必须遵照国家、行业相关标准及上海市工程建设规范《住宅建筑通信配套工程技术规范》的规定，在住宅建筑之间预埋地下通信管道，在住宅建筑内敷设暗管、桥架等设施及通信光缆，预留小区中心机房、电信间、楼层配线箱、家居配线箱等通信配套设施其中住宅建筑内的家居配线箱，入户管、暗管、桥架等布线通道，户内布线，楼层配线箱，用于安装通信设备的电信间，小区中心机房由土建弱电专业负责；住宅建筑之间的地下通信管道，通信光缆，小区中心机房进线管，机房内的、走线架，户外光缆配纤设备，楼层配线箱内用于安装或固定主设备、光缆尾跳纤的附属设施由通信配套专业负责住宅区地下通信管道应考虑共建，根据地理环境条件、用户数量及电信运营商通信业务的需求，结合小区综合管线规划考虑管道的总容量和路由，管道容量应按线缆的终期容量设计，不仅应满足参与共建的电信运营商的驻地网建设需求，还应满足住宅区智能化弱电系统对管道的需求，并预留1～2个备用管孔新建住宅宜采用光纤入户的接入方式，同一住宅小区内应统一接入方式，统一分光架构并统一各级分路器的安装位置，以达到共享通信配套设施的目的入户光缆应以共享方式建设，容量按每户1芯配置，且应一次布线到位小区通信机房或其他光缆集中点至住宅建筑单元之间的驻地网光缆应根据参与共建的运营商数量而分缆建设，且应一次布放到位新建住宅区需根据其住户规模设置小区通信机房，其使用面积应满足至少三家电信业务经营者的接入需求，且符合下表要求：表小区通信机房面积要求终期规划住宅户数＜～～＞小区通信机房面积≥10 ≥25 ≥40 ≥502注：终期规划住宅户数超过户时，小区通信机房宜分多处设置，且不宜少于2处小区通信机房内除主设备以外的配套设施，如、机房进线管道、走线架、外市电引入等应以共享方式建设74 通信配套设施共建共享方案设计无源光网络参考模型无源光网络是一种点到多点的单纤双向光网络，其典型拓扑结构为树型系统由局侧的光线路终端、用户侧的光网络单元和光分配网络组成，系统参考结构如图1所示：图1 参考结构基于的光纤驻地网组网方案共建共享的光纤到户组网方案一级分光架构1 网络结构：放置在用户家中，与之间只安装一级光分路器，分路器可安装在户外光缆分支点或住宅建筑楼内，适用于用户密度低且分散的住宅，如别墅类住宅2 共建共享方案：方案一：一级光分路器安装在户外光缆分支点根据用户分布情况及所选定的分路比，在住宅建筑内合适的位置设置楼层配线箱入户光缆根据住宅用户数按1：1配置，自各用户住宅布放至楼层配线箱在户外光缆分支点安装户外光缆配纤设备，自该配纤设备至楼层配线箱根据入户光缆数量1：1布放户外光缆，在楼层配线箱内做成端接续，通过适配器与入户光缆对接户外光缆配纤设备应采用无跳接配纤设备，箱内应提供可供运营商安装一级光分路器的空间，并提供运营商通局光缆成端的空间分路器选用适配器型分路器，且最多不宜超过4只光缆配纤设备至小区中心机房或其他光缆集中点的驻地网光缆容量按照分路器上行口的数量1：1配置，并根据参建运营商的数量分缆建设分路器由运营商根据业务需求自行安装，运营商公网至小区中心机房或其他光缆集中点的通局光缆由运营商自行建设参见图28图2 一级分光的光纤到户组网方案一方案二：一级光分路器安装在小区中心机房根据用户分布情况及所选定的分路比，在住宅建筑内合适的位置设置楼层配线箱入户光缆根据住宅用户数按1：1配置，自各用户住宅布放至楼层配线箱在小区中心机房安装，自至楼层配线箱根据入户光缆数量1：1布放户外光缆，在楼层配线箱内做成端接续，通过适配器与入户光缆对接小区中心机房内机架附近应提供可供运营商安装一级光分路器的空间，并提供运营商安装通局光缆配纤箱的空间一级分路器由运营商根据业务需求自行安装，运营商公网至小区中心机房的通局光缆由运营商自行建设参见图3 图3 一级分光的光纤到户组网方案二9二级分光架构1 网络结构：放置在用户家中，与之间安装二级光分路器，其中第一级光分路器安装在小区通信机房或其他光缆集中点，第二级光分路器安装在住宅单元内，适用于用户相对集中的多层及中高层住宅区，即公寓类住宅2 共建共享方案：根据用户分布情况及所选定的分路比，在每个住宅单元合适的楼层设置楼层配线箱入户光缆根据住宅用户数按1：1配置，自各用户住宅布放至楼层配线箱，成端至适配器或做好插头盘留在配线箱内楼层配线箱内应提供可供运营商安装二级光分路器的空间分路器选用适配器型分路器，且在同一个楼层配线箱内最多不宜超过4只楼层配线箱至小区中心机房或其他光缆集中点的驻地网光缆容量按照二级分路器上行口的数量1：1配置，并根据参建运营商的数量分缆建设小区中心机房或其他光缆集中点应能提供运营商安装一级光分路器的空间，一级、二级分路器由运营商根据业务需求自行安装，运营商公网至小区中心机房或其他光缆集中点的通局光缆由运营商自行建设参见图4图4 二级分光的光纤到户组网方案分路器下行端口的配置原则分路器由运营商根据业务需求和用户发展目标自行配置，但需结合光分路器的安装地点是否有足够空间而确定是否一次配足端口建议采用一级分光时，一级光分路器安装在小区中心机房的，端口可以根据用户发展情况分步配置；一级光分路器安装在户外光缆分支点的，端口可根据终期目标一次配足采用二级分光时，第二级光分路器的端口可根据终期目标一次配足10住宅小区地下通信管道方案住宅小区地下通信管道应纳入小区整体地下设施管线的规划中，与小区道路同步建设，并符合以下要求：1 小区地下通信管道应与外围市政道路的管道、小区中心机房预埋管、户外光缆配纤设备的引上管相衔接，且至市政管道应至少有两个方向的通道2 小区地下通信管道的路由宜以通信业务接入点或光缆集中点为中心向外辐射，管位选择在人行道、人行道旁绿化下或车行道下，但手孔不得设在车行道3 小区地下通信管道位置应与高压电力管、热力管、燃气管安排在道路的异侧，如在同侧则需保持安全的距离小区地下通信管道的管孔数应按远期光缆条数、管材规格和管群组合类型及备用孔数确定管孔总的数量应满足参与共建的运营商的需要，也可一并考虑住宅区内部其他弱电系统的需求，并符合以下设计原则：1 通信管道可采用不同管径的管材进行组合，以满足不同直径的光缆敷设需要2 通信管道采用多孔管时，管孔数不宜少于5孔。

XXXXX市住宅区和住宅建筑内光纤到户通信设施工程实施细则（试行）XXXXX市电信基础设施共建共享办公室2015-04前言本办法是在住建部《住宅区和住宅建筑内光纤到户通信设施工程设计规范》（GB 50846-2012）的基础上，由安徽电信规划设计有限责任公司、江苏邮电规划设计有限公司会同有关单位共同编制完成的。

在倡导资源节约型、环境友好型社会的背景下，电信基础设施的共建共享已成为大势所趋。

通信设施的共建共享是政府大力推进的重点工作，能节约大量的社会资源和企业成本，驻地网内通信设施的共建共享是通信行业发展的必然趋势。

为了适应城市信息化发展目标，为三网融合奠定基础，提高通信基础设施利用率，避免重复建设，本着节约资源、合作共赢、服务用户的指导原则，现组织编写了《XXXXX市住宅区和住宅建筑内光纤到户通信设施工程实施细则》，以规范和指导新建通信设施的共建共享。

根据GB 50846-2012的要求，本实施细则针对基于PON的光纤到户模式组网，办法适用于新建住宅小区、商住楼、写字楼、大市场等通信设施建设，以下简称驻地网。

主编单位：XXXXX市电信基础设施共建共享办公室目录一、总则 01.1 强制性条文 01.2 一般性条文 0二、术语 02.1 电信设施共建基本术语 02.2 FTTH光纤到户基本术语 (1)三、工程界面及建设原则 (2)3.1 驻地网通信设施工程分工界面 (2)3.2 驻地网通信设施工程建设原则 (3)四、驻地网通信共建设计要求 (4)4.1 FTTH光纤到户组网方案 (4)4.2 地下通信管道方案 (5)4.3 设备间设计要求 (6)五、驻地网通信共建施工及验收要求 (7)5.1 管道工程施工及验收 (8)5.2 光缆工程施工及验收 (9)5.3 设备间施工及验收 (11)六、其他要求 (11)参考标准名录 (12)附录一机房光总配线架MODF技术标准 (13)附录二共享型光配线箱技术标准 (15)附录三光分纤箱技术标准 (16)附录四家居配线箱技术标准 (17)附录五引入光缆、皮线光缆技术标准 (18)一、总则1.1 强制性条文（1）住宅区和住宅建筑内光纤到户通信设施工程的设计，必须满足多家电信业务经营者平等接入、用户可自由选择电信业务经营者的要求。

1 总则1. 0. 1为规范江苏省内住宅小区基础通信配套设施建设，适应社会信息化发展需要，实现光纤直接通达用户家庭，减少对不可再生资源的消耗，确保用户能获得更加优质的通信服务的权益，特制定本标准。

1. 0. 2本标准适用于江苏省内城镇新建住宅小区通信配套设施建设。

城镇改、扩建的住宅楼及其他民用建筑的通信配套设施建设，可参照执行。

1. 0. 3本标准所指通信配套设施是指有线通信范畴内的通信设施。

1. 0. 4新建住宅小区通信配套设施建设应与城市发展规划和通信发展规划相适应，并适度超前。

现有住宅小区通信配套设施在改、扩建时也宜与城市发展规划和通信发展规划相适应。

1. 0. 5住宅小区通信配套设施的规划应纳入小区建设规划，其中室外管线部分应纳入小区综合管线规划。

1. 0. 6住宅小区通信配套设施的设计应纳入小区建设工程设计文件。

通信配套设施应随建设工程同步施工、同步验收。

1. 0. 7住宅小区通信配套设施建设，除应符合本标准外，尚应符合国家、省现行有关规范和标准的规定。

2 术语2. 0. 1光纤到户Fiber to the home光纤直接到达用户家庭。

2. 0. 2住宅小区通信配套设施Communication ancillary facilities in residential district城镇住宅小区建筑与建筑群为实现光纤直接通达用户家庭，以提供语音、数据、多媒体、高质量音视频等通信业务所配套的小区公共交接间、通信管道、室内配线管网、配线光缆、入户线光缆及住户弱电箱等通信设施。

2. 0. 3公共交接间Common cross-connect room供通信业务经营者安装通信设备的技术用房（箱），根据小区的规模可分为：小区通信间、光缆分纤箱。
