《建筑制图基础》形考作业一答案
一、根据立体图中各点的空间位置，画出他们的投影图。
二、已知ABC三点的两面投影，求出第三面投影，并作出立体图。
三、已知点B在点A左方25 mm，下方10mm，前方18mm , 求出B点的三面投影，并完成A点的地三面投影。
四、画出直线的三面投影，判断各直线对投影面的相对位置，并标注各特殊位置直线对投影面的倾角的真实大小。
（1）AB是水平线
（2）CD是侧垂线
（3）EF是正平线（4）EF是侧平线
五、画出平面的第三面投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面的倾角的真实大小。
（1）三角形是正平面
（2）三角形是一般位置平面
（3）四边形是正垂面（4）平面图形是侧垂面
六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm.
七、在三角形ABC内作一距V面15mm,的正平线。
八、完成五边形的正面投影（已知AB为侧平线）
九、在AB线段上取一点C，使得AC：CB=2:3。
十、已知C点在AB线段上，求C点的水平投影（用两种方法）
十一、已知MN两点在ABC平面上，补求它们的底二面投影。
十二、已知AB 、CD 两直线相交于K点，求AB直线的正面投影。
十三、已知AB线段的正面投影和对V面的倾角为30°，补全其水平投影。
国家开放大学建筑制图基础第1章制图的基本知识题目1正确获得1.00分中的1.00分标记题目题干图纸幅面的简称是（）选择一项：A. 图框B. 图幅C. 标题栏D. 会签栏反馈你的回答正确正确答案是：图幅题目2正确获得1.00分中的1.00分标记题目题干建筑制图的基本单位是（）选择一项：A. mB. bC. cD. a反馈你的回答正确正确答案是：b题目3正确获得1.00分中的1.00分标记题目题干下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）选择一项：A. 图样本身的任何图线均可用作尺寸线B. 半径、直径、角度与弧长的起止符号，宜用箭头表示C. 图样轮廓线可用作尺寸界限D. 尺寸线应用细实线绘制，应与被注长度平行反馈你的回答正确正确答案是：图样本身的任何图线均可用作尺寸线题目4正确获得1.00分中的1.00分标记题目题干绘制尺寸界线时应采用（）选择一项：A. 粗实线B. 细实线C. 粗虚线D. 细虚线反馈你的回答正确正确答案是：细实线题目5正确获得1.00分中的1.00分标记题目题干绘制尺寸起止符号时应采用（）选择一项：A. 中粗长线B. 中粗断线C. 波浪线D. 单点长划线反馈你的回答正确正确答案是：中粗断线题目6正确获得1.00分中的1.00分标记题目题干下列关于尺寸数字说法有误的一项是（）选择一项：A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标B. 尺寸数字是形体的实际尺寸，与画图比例无关C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取反馈你的回答正确正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7正确获得1.00分中的1.00分标记题目题干下列关于尺寸的排列与布置说法有误的一项是（）选择一项：A. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等B. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近C. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列D. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交反馈你的回答正确正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交题目8正确获得1.00分中的1.00分标记题目题干尺寸起止符号倾斜方向与尺寸界线应成（）选择一项：A. 180B. 60C. 45D. 90反馈你的回答正确正确答案是：45题目9正确获得1.00分中的1.00分标记题目题干图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）选择一项：A. 10mmB. 1mmC. 20mmD. 5mm反馈你的回答正确正确答案是：10mm题目10正确获得1.00分中的1.00分标记题目题干平行排列的尺寸线的间距，宜为（）选择一项：A. 3~5mmB. 7~10mmC. 1~2mmD. 2~3mm反馈你的回答正确正确答案是：7~10mm题目11正确获得1.00分中的1.00分标记题目题干下列关于半径、直径、球的尺寸标注说法有误的一项是（）选择一项：A. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧D. 标注圆的直径尺寸时，直径数字前不得加直径符号反馈你的回答正确正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号题目12正确获得1.00分中的1.00分标记题目题干图纸上限定绘图区域的线框是指（）选择一项：A. 图框B. 图幅C. 会签栏D. 标题栏反馈你的回答正确正确答案是：图框题目13正确获得1.00分中的1.00分标记题目题干标注球的半径尺寸时，应在尺寸前加注符号（）选择一项：A. SB. RSC. SRD. R反馈你的回答正确正确答案是：SR题目14正确获得1.00分中的1.00分标记题目题干标注圆弧的弧长时，表示尺寸线应以（）选择一项：A. 标注圆弧的弦长B. 该圆弧同心的圆弧线表示C. 平行与圆弧的直线D. 箭头反馈你的回答正确正确答案是：该圆弧同心的圆弧线表示题目15正确获得1.00分中的1.00分标记题目题干下列关于角度、弧长、弦长的标注说法有误的一项是（）选择一项：A. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦B. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C. 角度的尺寸线应以圆弧表示D. 标注圆弧的弦长时，起止符号用中粗短线表示反馈你的回答正确正确答案是：标注圆弧的弦长时，起止符号用中粗短线表示题目16正确获得1.00分中的1.00分标记题目题干在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）选择一项：A. LB. SC. RD. t反馈你的回答正确正确答案是：t题目17正确获得1.00分中的1.00分标记题目题干下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）选择一项：A. 外形为非圆曲线的构件，可用坐标形式标注尺寸B. 标注坡度时，应加注坡度符号C. 坡度禁止用直角三角形标注D. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”反馈你的回答正确正确答案是：坡度禁止用直角三角形标注题目18正确获得1.00分中的1.00分标记题目题干下列关于尺寸的简化标注说法有误的一项是（）选择一项：A. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号B. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注C. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写D. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸反馈你的回答正确正确答案是：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号题目19正确获得1.00分中的1.00分标记题目题干制图前的准备工作不包括（）选择一项：A. 识读图样，选用适当大小的图纸和比例B. 检查图样、修正错误C. 在图板上固定图纸，绘出图框线和图标位置D. 准备工具和仪器反馈你的回答正确正确答案是：检查图样、修正错误题目20正确获得1.00分中的1.00分标记题目题干一般制图的第一个步骤是（）选择一项：A. 绘制图样底稿B. 检查图样、修正错误C. 图纸整理D. 底稿加深反馈你的回答正确正确答案是：绘制图样底稿题目21正确获得1.00分中的1.00分标记题目题干一般制图的最后一个步骤是（）选择一项：A. 图纸整理B. 检查图样、修正错误C. 绘制图样底稿D. 底稿加深反馈你的回答正确正确答案是：图纸整理题目22正确获得1.00分中的1.00分标记题目题干圆弧连接的关键是根据已知条件，确定（）选择一项：A. 圆弧的弦长B. 连接圆弧的圆心和切点C. 圆弧的直径大小D. 圆弧的弧长反馈你的回答正确正确答案是：连接圆弧的圆心和切点题目23正确获得1.00分中的1.00分标记题目题干幅面代号为A4的图纸长、短边尺寸分别是（）选择一项：A. 1189mm、841mmB. 297mm、210mmC. 841mm、594mmD. 420mm、297mm反馈你的回答正确正确答案是：297mm、210mm题目24正确获得1.00分中的1.00分标记题目题干在平面图形中确定尺寸位置的点、直线称为（）选择一项：A. 尺寸标注B. 尺寸基准C. 尺寸定位D. 尺寸定型反馈你的回答正确正确答案是：尺寸基准题目25正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的形状和大小的尺寸是（）选择一项：A. 尺寸标注B. 尺寸定型C. 尺寸基准D. 尺寸定位反馈你的回答正确正确答案是：尺寸定型题目26正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的相对位置的尺寸是（）选择一项：A. 尺寸定型B. 尺寸定位C. 尺寸基准D. 尺寸标注反馈你的回答正确正确答案是：尺寸定位题目27正确获得1.00分中的1.00分标记题目题干一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）选择一项：A. 4种B. 2种C. 1种D. 3种反馈你的回答正确正确答案是：2种题目28正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 祥例B. 图例C. 图样D. 比例反馈你的回答正确正确答案是：比例题目29正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 3种B. 2种C. 1种D. 4种反馈你的回答正确正确答案是：1种题目30正确获得1.00分中的1.00分标记题目题干图样及说明中的汉字宜采用（）选择一项：A. 楷体B. 长仿宋体C. 隶书D. 黑体反馈你的回答正确正确答案是：长仿宋体题目31正确获得1.00分中的1.00分标记题目题干制图的基本规定要求数量的数值注写应采用（）选择一项：A. 斜体阿拉伯数字B. 正体阿拉伯数字C. 斜体罗马数字D. 正体罗马数字反馈你的回答正确正确答案是：正体阿拉伯数字题目32正确获得1.00分中的1.00分标记题目题干图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）选择一项：A. 75B. 45C. 180D. 60反馈你的回答正确正确答案是：75。
建筑制图基础（）形考作业1下列选项中，（）是梁内受力钢筋的标注内容。
A:钢筋根数B:钢筋面积C:钢筋长度D:相邻钢筋的中心距参考选项：A对选定对象进行等距离复制的是（）。
A:删除B:复制C:镜像D:偏移参考选项：D轴测投影中,投射线垂直于轴测投影面,得到的图形为( )。
A:正轴测图B:斜轴测图C:反轴测图D:三视图参考选项：A在基础平面图中，基础梁的代号为（）A:KLB:GLC:JLD:WKL参考选项：C下列平面图的绘制顺序正确的是（）。
A:画轴线→画墙体厚度及门窗定位线→画窗和门→加深墙、柱的剖断线B:画轴线→画窗和门→画墙体厚度及门窗定位线→加深墙、柱的剖断线C:画轴线→画墙体厚度及门窗定位线→加深墙、柱的剖断线→画窗和门D:画轴线→画窗和门→加深墙、柱的剖断线→画墙体厚度及门窗定位线参考选项：C下面论述中，不属于正等轴测图性质的是（）。
A:投射方向垂直于轴测投影面B:轴间角均为120度C:轴向伸缩系数相等D:由斜投影方法得来参考选项：D建筑平面图中,外墙尺寸应标注三道,最外一道是( )。
A:轴线间距B:外包尺寸C:细部尺寸D:最外侧两轴线的尺寸参考选项：B一个垂直于圆柱轴线的平面与圆柱相交,其截交线是( )。
A:双曲线B:抛物线C:圆D:椭圆参考选项：C某点的坐标值为（10,20,30），则该点到H面的距离为（）。
A:10B:20C:25D:30参考选项：D建筑中的可见的钢筋混凝土构件的轮廓线使用（）绘制。
A:细实线B:粗实线C:虚线D:点划线参考选项：A下面结构施工图中各类构件与代号对应正确的有（）。
A:屋面板（WB）B:空心板（KB）C:框支梁（KZL）D:圈梁（QL）参考选项：A,B,C,D下列关于三面投影图投影规律的说法中,正确的有( )。
A:长平齐B:宽相等C:长对正D:高平齐参考选项：B,C,D。
建筑制图基础（1）试题(答案在每套题目的后面)请同学们认真的对比各个题目的相似性进行找答案，一、单项选择题()1．图纸上限定绘图区域的线框是指( B ) A．图幅 B．图框 C．标题栏 D．会签栏2．制图的基本规定要求数量的数值注写应采用( A )A．正体阿拉伯数字 B．斜体阿拉伯数字 C．正体罗马数字 D．斜体罗马数字3．标注球的半径尺寸时，应在尺寸前加注符号( B ) A．R B．SR C．RS D．S4．在制图中，把光线称为( B )A．投影中心 B．投影线 C．投影面 D．投影法5．点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的( A )A．同索性 B．从属性 C．定比性 D．平行性6．轴测投影图是( B )A．用平行投影的正投影法绘制的多面投影图 B．用平行投影的正投影法绘制的单面投影图C．用中心投影法绘制的单面投影图 D．是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．与H面平行的直线称为( A ) A．水平线 B．正平线 C．侧平线 D．不能确定8．在投影图上，如果两直线有两同面投影相交，而交点的连线不垂直于相应的投影轴，则两直线的关系是( D ) A．垂直 B．平行 C．相交 D．交叉9．直角的一边平行于某一投影面，则该直角在该投影面上的投影是( C )A．锐角 B．钝角 C．直角 D．不能确定10．正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状轮廓为( A )A．矩形 B．三角形 C．直线 D．不能确定二、补全投影图中所缺图线（）11．补全H投影图中所缺图线12．补全W投影图中所缺图线13．补全V投影图中所缺图线三、求作物体所缺面的水平投影或侧面投影（每小题7分，共计28分）16．求作物体水平投影17.求作三棱锥被截切后的侧面投影四、根据下面各题的要求．完成作图（每小题7分，共计21分）18.已知AB线段的正面投影和对V面的倾角p=30。
AutoCAD 2010中文版建筑制图教程第1章建筑制图基础在建筑工程技术中，将能够表达建筑物的外部形状、内部布置、地理环境、结构构造、装修装饰等的图样称为建筑工程图。
它是按照国家或相关部门标准的统一规定而绘制的，是工程技术人员用来表达设计构思，进行技术交流的重要工具。
世界各国的建筑工程技术界之间经常以建筑工程图为媒介，进行技术交流、研讨、竞赛、投标等活动。
因此，建筑工程图是施工或建造的依据,是建筑工程中必不可少的重要技术文件。

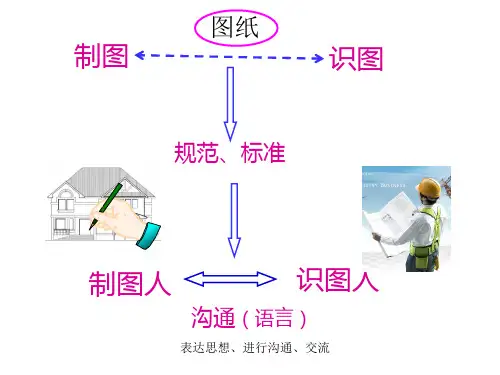

1 .1 建筑工程制图标准工程图样是工程界的技术语言，为了使建筑图样规格统一，图面简洁而清晰，符合施工要求，利于技术交流，必须在图样的画法、图纸样式、字体、尺寸标注、符号标注等各方面有一个统一标准。
有关的现行建筑制图标准有六个：GB/T50001 —2001 《房屋建筑制图统一标准》、GB/T501 03—2001 《总图制图标准》、GB/T501 04—2001《建筑制图标准》、GB/T501 05—2001 《建筑结构制图标准》、GB/T501 06—2 001 《给水排水制图标准》、GB/T501 1 4—2001 《采暖通风与空气调节制图标准》。
本书简要介绍《房屋建筑制图统一标准》中的十项内容和技术制图标准化体系。
其余内容在后续章节中结合图样绘制再详细介绍。
1 .1 .1 《房屋建筑制图统一标准》主要内容《房屋建筑制图统一标准》主要有以下十个方面的内容：1 ）总则：规定了本标准的适应范围。
2）图纸幅面规格与图纸编排顺序：规定了图纸幅面的格式、尺寸要求、标题栏、会签栏的位置及图样编排的顺序。
3）图线：规定了图线的线型、线宽及用途。
4）字体：规定了图样的文字、数字、字母、符号书写要求和相关规则。
5）比例：规定了比例的系列和用法。
6）符号：对图面符号作了统一的规定。
7）定位轴线：规定了定位轴线的绘制和编写方法。
8）图例：规定了常用建筑材料的统一画法。
9）图样画法：规定了图样的投影法、图样布置、断面图与剖面图、轴侧图等的画法。
