电大《建筑制图基础(专科必修)》2017期末试题及答案

2331-建筑制图基础-开专建筑制图基础试题注释：参考答案在后一、根据所给投影图。

完成下面的选择题。

(每题3分，共计12分)图l图21．在图l中，与投影面V平行的直线(即正平线)是( )。

A．AB B．AC C．AD D．BC2．在图l中，与投影面V垂直的直线(即正垂线)是( )。

A．AB B．AC C．AD D．BC3．在图2中，与投影面H平行的平面(即水平面)是( )。

A．△ABC B．△CDE C．△ACE D．△AEF 4．在图2中，与投影面V垂直的平面(即正垂面)是( )。

A. △ABC B．△CDE C. △ACE D. △AEF二、补全投影图中所缺图线。

(每题6分，共计18分)1．2．3．三、根据下面各题的要求，完成作图。

(每题12分，共计48分)1．求点A到直线CD的垂直距离。

2．已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H投影。

3．求作圆锥被截切后的水平投影与侧面投影。

4．根据所给形体的两面投影，补绘第三投影。

四、根据所给形体的三面投影，绘制形体的正等轴测图。

(共22分)参考答案一、(本题共12分。

每选对一题给3分，选错不给分，也不扣分)1．A 2．D 3．A 4．B二、(本题共18分。

每小题6分)l．每补对一条线给1分。

2．每补对一条线给2分。

3．每补对一条线给1分。

三、(本题共48分)1.求出距离的投影6分，求出距离的实长6分。

aG o即为所求实长。

2．求出对角线交点的投影6分，补全水平投影6分。

3．求出水平投影6分，求出侧面投影6分。

4．本题共三个基本形体，求出每一个形体的投影得4分。

四、(本题22分。

画对每一个形体给6分，画对三个形体的交线给4分)试卷代号：2331-建筑制图基础试题一、根据所给投影图，完成下面的选择题。

(每题3分，共计12分)1．在图l中，与投影面Ⅳ平行的直线(即侧平线)是( )。

A．AB B．AC C．AD D．BC 2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是(A．AB B．AC C．AD D．BC3．在图2中，与投影面w垂直的平面(即侧垂面)是( )。

国开（中央电大）专科《建筑制图基础》期末机考试题库国开(中央电大)专科《建筑制图基础》期末机考试题库说明：试卷号码：2331；课程代码：00892；适用专业及学历层次：道路桥梁工程施工与管理、工程造价管理、建筑施工与管理、水利水电工程与管理；专科；考试手段及成绩：形考(50%)、终考(50%)机考；其他：考试时间60分钟、考试题型(基础知识选择题共10题20分和读图选择题20题80分)。

第一部分基础知识选择题ST.H面是指(A)A.水平投影面ST.V面是指(C)C.正立投影面ST.W面是指(B)B.侧立投影面ST.标高投影图是(D)D.是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影ST.标注球的半径尺寸时，应在尺寸前加注符号(B)B.SRST.标注圆弧的弧长时，表示尺寸线应以(B)B.该圆弧同心的圆弧线表示ST.侧棱垂直于底面的棱柱为(C)C.直棱柱ST.尺寸起止符号倾斜方向与尺寸界线应成(A)A.45°ST.垂直于H面的平面称为(A)A.铅锤面ST.垂直于V面的平面称为(B)B.正垂面ST.垂直于W面的平面称为(C)C.侧垂面ST.垂直于某一投影面的直线，称为(B)B.投影面垂直线ST.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的(D)D.全等性ST.当直线或平面垂直于投影面时，其直线的正投影积聚为一个点；平面的正投影积聚为一条直线。

这种性质称为正投影的(A)A.积聚性ST.点的正投影仍然是点，直线的正投影一般仍为直线(特出情况例外)，平面的正投影一般仍为原空间几何形状的平面(特出情况例外)，这种性质称为正投影的(A)A.同素性ST.点在某一投影面上的投影是(A)A.点ST.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的(B)B.从属性ST.多面正投影图是(A)A.用平行投影的正投影法绘制的多面投影图ST.幅面代号为A0的图纸长、短边尺寸分别是(A)A.1189mm、841mmST.幅面代号为A1的图纸长、短边尺寸分别是(B)B.841mm、594mmST.幅面代号为A2的图纸长、短边尺寸分别是(C)C.594mm、420mmST.幅面代号为A3的图纸长、短边尺寸分别是(D)D.297mm、210mmST.幅面代号为A4的图纸长、短边尺寸分别是(D)D.297mm、210mmST.构成形体最基本的几何元素是(A)A.点ST.绘制尺寸界线时应采用(C)C.细实线ST.绘制尺寸起止符号时应采用(C)C.中粗断线ST.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的(D)D.平行性ST.两直线相交的交点个数是(A)A.1ST.平行排列的尺寸线的间距，宜为(D)D.7~10mmST.平行于H面的平面称为(A)A.水平面ST.平行于V面的平面称为(B)B.正平面ST.平行于W面的平面称为(C)C.侧平面ST.平行于一个投影面，倾斜于另两个投影面的直线，称为(A)A.投影面平行线ST.平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是(A)A.垂直ST.如果空间点的位置用A(x，y，z)表示，那么它的H面投影的坐标应为＼＼A.a(x，y，O)ST.如果空间点的位置用A(x，y，z)形势表示，那么它的H面投影的坐标应为＼＼A.a(x，y，0)ST.如果空间点的位置用A(x，y，z)形势表示，那么它的V面投影的坐标应为＼＼B.a’(x，0，z)ST.如果空间点的位置用A(x，y，z)形势表示，那么它的W面投影的坐标应为＼＼D.a’(0，y，z)ST.如果两直线在某一投影面上的投影互相垂直，而且其中有一条直线平行于该投影面，则两直线在空间位置的关系是(A)A.垂直ST.如果直线经过平面上的两个点，则直线与平面的关系是(B)B.直线必定在平面内ST.如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是(B)B.直线必定在平面内ST.投影法中规定，空间点在H面的投影选用字母是应(B)B.小写字母ST.投影法中规定，空间点在V面的投影选用字母是应(C)C.右上角加一撇的小写字母ST.投影法中规定，空间点在W面的投影选用字母是应(D)D.右上角加两撇的小写字母ST.投影法中规定空间点选用字母是应(A)A.大写字母ST.投影面展开之后，V，W两个投影上下对齐，这种关系称为(B)B.高平齐ST.投影面展开之后，W，H两个投影都反映形体的宽度，这种关系称为(D)D.宽相等ST.透视投影图是(C)C.用中心投影法绘制的单面投影图ST.图样及说明中的汉字宜采用(A)A.长仿宋体ST.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于(A)A.10mmST.图纸的幅面的简称是(A)A.图幅ST.图纸上限定绘图区域的线框是指(B)B.图框ST.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的(C)C.定比性ST.形成物体的最基本几何元素包括(A)A.点、直线和平面ST.一般情况下，一个图样应选择的比例为(A)A.1种ST.一般制图的第一个步骤是(A)A.绘制图样底稿ST.一般制图的最后一个步骤是(D)D.图纸整理ST.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于(B)B.2种ST.用于确定平面图形中各个组成部分的形状和大小的尺寸是(B)B.定型尺寸ST.用于确定平面图形中各组成部分的相对位置的尺寸是(C)C.定位尺寸ST.由相互平行的投射线所产生的投影称为(B)B.水平投影ST.由一点放射的投射线所产生的投影称为(B)B.水平投影ST.与H面垂直的直线称为(A)A.铅垂线ST.与H面平行的直线称为(D)D.不能确定ST.与V面垂直的直线称为(B)B.正垂线ST.与V面平行的直线称为(B)B.正平线ST.与W面垂直的直线称为(C)C.侧垂线ST.与W面平行的直线称为(C)C.侧平线ST.与三个投影面都倾斜的直线，称为(C)C.一般位置直线ST.与一个投影面垂直的平面称为(B)B.投影面垂直面ST.与一个投影面平行的平面称为(A)A.投影面平行面ST.在H面上得到的正投影图叫(A)A.水平投影图ST.在V面上得到的正投影图叫(B)B.正面投影图ST.在W面上得到的正投影图叫(C)C.侧面投影图ST.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号(B)B.tST.在平面图形中确定尺寸位置的点、直线称为(A)A.尺寸基准ST.在投影图上，如果两直线有两同面投影，而交点的连线不垂直于相应的投影轴，则两直线的关系是(C)C.相交ST.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子(A)A.愈大ST.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子(B)B.愈小ST.在制图中，把承受影子的面称为(C)C.投影面ST.在制图中，把光线称为(B)B.投影线ST.在制图中，把光源称为(A)A.投影中心ST.在制图中，形成投影的方法称为(A)A.投影法ST.正三棱柱放置位置为上下三角形底面为水平面，则其V面投影形状轮廓为(A)A.矩形ST.正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为(A)A.矩形ST.直角的一边平行于某一投影面，则该直角在该投影面上的投影是(C)C.直角ST.制图的基本规定要求数量的单位符号应采用(C)C.正体字母ST.制图的基本规定要求数量的数值注写应采用(A)A.正体阿拉伯数字ST.中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心俞近，则影子＼＼A.俞大ST.中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子＼＼B.愈小ST.轴测投影图是(B)B.用平行投影的正投影法绘制的单面投影图第1章1.图纸的幅面的简称是(A)A.图幅2.图纸上限定绘图区域的线框是指(B)B.图框3.幅面代号为A0的图纸长、短边尺寸分别是(A)A.1189mm、841mm4.幅面代号为A1的图纸长、短边尺寸分别是(B)B.841mm、594mm5.幅面代号为A2的图纸长、短边尺寸分别是(C)C.594mm、420mm6.幅面代号为A3的图纸长、短边尺寸分别是(D)D.297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是(D)D.297mm、210mm8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于(B)B.2种9.一般情况下，一个图样应选择的比例为(A)A.1种10.图样及说明中的汉字宜采用(A)A.长仿宋体11.制图的基本规定要求数量的数值注写应采用(A)A.正体阿拉伯数字11.制图的基本规定要求数量的单位符号应采用(C)C.正体字母12.绘制尺寸界线时应采用(C)C.细实线13.绘制尺寸起止符号时应采用(C)C.中粗断线14.尺寸起止符号倾斜方向与尺寸界线应成(A)A.45015.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于(A)A.10mm16.平行排列的尺寸线的间距，宜为(D)D.7~10mm17.平行排列的尺寸线的间距，宜为(D)D.7~10mm18.标注球的半径尺寸时，应在尺寸前加注符号(B)B.SR19.标注圆弧的弧长时，表示尺寸线应以(B)B.该圆弧同心的圆弧线表示20.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号(B)B.t21.一般制图的第一个步骤是(A)A.绘制图样底稿22.一般制图的最后一个步骤是(D)D.图纸整理23.在平面图形中确定尺寸位置的点、直线称为(A)A.尺寸基准24.用于确定平面图形中各个组成部分的形状和大小的尺寸是(B)B.定型尺寸25.用于确定平面图形中各组成部分的相对位置的尺寸是(C)C.定位尺寸第2章1.在制图中，把光源称为(A)A.投影中心2.在制图中，把光线称为(B)B.投影线3.在制图中，把承受影子的面称为(C)C.投影面4.在制图中，形成投影的方法称为(A)A.投影中心5.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子(A)A.愈大6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子(B)B.愈小7.由一点放射的投射线所产生的投影称为(B)B.水平投影8.由相互平行的投射线所产生的投影称为(B)B.水平投影9.形成物体的最基本几何元素包括(A)A.点、直线和平面10.点的正投影仍然是点，直线的正投影一般仍为直线(特出情况例外)，平面的正投影一般仍为原空间几何形状的平面(特出情况例外)，这种性质称为正投影的(A)A.同素性11.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的(B)B.从属性12.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的(C)C.定比性13.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的(D)D.平行性14.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的(D)D.全等性15.当直线或平面垂直于投影面时，其直线的正投影积聚为一个点；平面的正投影积聚为一条直线。

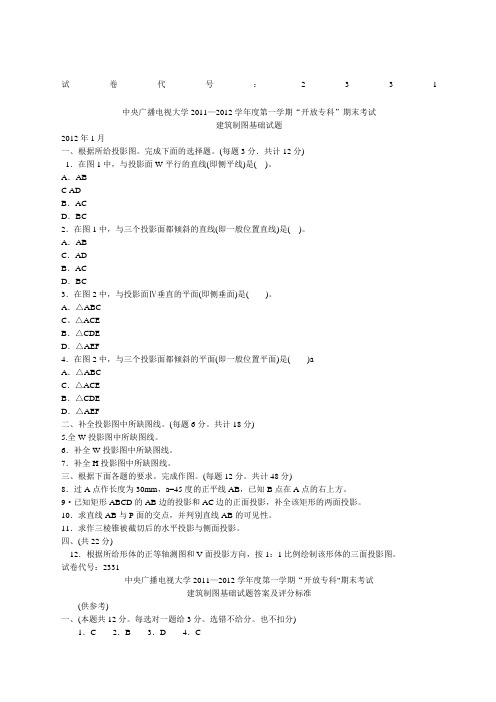

试卷代号：233 1中央广播电视大学2011—2012学年度第一学期“开放专科”期末考试建筑制图基础试题2012年1月一、根据所给投影图。

完成下面的选择题。

(每题3分．共计12分)1．在图1中，与投影面W平行的直线(即侧平线)是( )。

A．ABC ADB．ACD．BC2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。

A．ABC．ADB．ACD．BC3．在图2中，与投影面Ⅳ垂直的平面(即侧垂面)是( )。

A．△ABCC。

△ACEB．△CDED．△AEF4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是( )aA．△ABCC．△ACEB．△CDED．△AEF二、补全投影图中所缺图线。

(每题6分。

共计18分)5.全W投影图中所缺图线。

6．补全W投影图中所缺图线。

7．补全H投影图中所缺图线。

三、根据下面各题的要求。

完成作图。

(每题12分。

共计48分)8．过A点作长度为30mm，a=45度的正平线AB，已知B点在A点的右上方。

9·已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

10．求直线AB与P面的交点，并判别直线AB的可见性。

11．求作三棱锥被截切后的水平投影与侧面投影。

四、(共22分)12．根据所给形体的正等轴测图和V面投影方向，按1：1比例绘制该形体的三面投影图。

试卷代号：2331中央广播电视大学2011—2012学年度第一学期“开放专科"期末考试建筑制图基础试题答案及评分标准(供参考)一、(本题共12分。

每选对一题给3分。

选错不给分。

也不扣分)1．C 2．B 3．D 4．C二、(本题18分。

每小题6分)5．每补对一条线给2分。

6．每补对一条线给3分。

7．每补对一条线给2分。

三、(本题共48分)8．求出正面投影7分，水平投影5分。

9．求出水平投影8分，求出正面投影4分。

10．求出交点6分，可见性判别正确6分。

11．求出水平投影6分，求出侧面投影6分。

最新电大专科《建筑制图基础》机考网考纸考题库及答案题库一一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1．图纸的幅面的简称是( )A．图幅B．图框C．标题栏D．会签栏2．’图样及说明中的汉字宜采用( )A．黑体B．长仿宋体C．隶书D．楷体3．尺寸起止符号倾斜方向与尺寸界线应成( )A．450 B．600C．900 D．18004-在制图中，把光源称为( )A．投影法B．投影线c．投影面D．投影中心5．形成物体的最基本几何元素包括( )A.点、直线和平面B．点、曲线和曲面c点、曲线和平面D．曲面、曲线、直线6．多面正投影图是( )A．用平行投影的正投影法绘制的多面投影图B．用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D·是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．投影法中规定空间点选用字母是应( )A．小写字母B．大写字母c．右上角加一撤的小写字母D．右上角加两撇的小写字母8．两直线相交的交点个数是( )B．2 A．1D．4 C．39．直角的一边平行予某一投影面，则该直角在该投影面上的投影是( )B．钝角A．锐角C直角D．不能确定10．侧棱垂直于底面的棱柱为( )B．斜棱柱A．正棱柱D．不能确定C．直棱柱二、补全投影图中所缺图线。

（每小题5分，共计15分）11.补全W投影图中所缺图线题库一答案题库二一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1．幅面代号为AO的图纸长、短边尺寸分别是( )A. 1189mm、841mmB.841mm、594mmC. 420mm、297mmD.297mm、210mm2．-个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于( )A.1种B．2种C．3种D．4种3．制图的基本规定要求数量的单位符号应采用( )A．正体阿拉伯数字B．斜体阿拉伯数字C．正体字母D．斜体罗马数字4．-般制图的第一个步骤是( )A．绘制图样底稿B．检查图样、修正错误C．底稿加深D．图纸整理5．中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ) A．愈大B．愈小C．不变D．无法确定10．侧棱垂直于底面的棱柱为( )A.正棱柱B．斜棱柱C．直棱柱D．不能确定二、补全投影图中所缺图线。

建筑制图基础一、单选题1.图纸幅面的简称是（C ）A. 标题栏B. 图框C. 图幅D. 会签栏2.建筑制图的基本单位是（B ）A. MB. bC. cD. a3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（B ）A. 半径、直径、角度与弧长的起止符号，宜用箭头表示B. 图样本身的任何图线均可用作尺寸线C. 图样轮廓线可用作尺寸界限D. 尺寸线应用细实线绘制，应与被注长度平行4.绘制尺寸界线时应采用（B ）A. 细虚线B. 细实线C. 粗虚线D. 粗实线5.绘制尺寸起止符号时应采用（A ）A. 中粗断线B. 中粗长线C. 单点长划线D. 波浪线6.下列关于尺寸数字说法有误的一项是（B ）A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标B. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取C. 尺寸数字是形体的实际尺寸，与画图比例无关D. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部7.下列关于尺寸的排列与布置说法有误的一项是（A ）A. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交B. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列C. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等D. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近8.尺寸起止符号倾斜方向与尺寸界线应成（B ）A. 90B. 45C. 180D. 609.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（B ）A. 20mmB. 10mmC. 5mmD. 1mm10.平行排列的尺寸线的间距，宜为（A ）A. 7~10mmB. 3~5mmC. 2~3mmD. 1~2mm11.下列关于半径、直径、球的尺寸标注说法有误的一项是（D ）A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧B. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同C. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧D. 标注圆的直径尺寸时，直径数字前不得加直径符号12.图纸上限定绘图区域的线框是指（C ）A. 图幅B. 标题栏C. 图框D. 会签栏13.标注球的半径尺寸时，应在尺寸前加注符号（A ）A. SRB. RC. RSD. S14.标注圆弧的弧长时，表示尺寸线应以（D ）A. 平行与圆弧的直线B. 箭头C. 标注圆弧的弦长D. 该圆弧同心的圆弧线表示15.下列关于角度、弧长、弦长的标注说法有误的一项是（C ）A. 角度的尺寸线应以圆弧表示B. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C. 标注圆弧的弦长时，起止符号用中粗短线表示D. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦16.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（D ）A. SB. LC. RD. t17.下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（B）A. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”C. 外形为非圆曲线的构件，可用坐标形式标注尺寸D. 标注坡度时，应加注坡度符号18.下列关于尺寸的简化标注说法有误的一项是（C ）A. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写B. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注C. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号D. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸19.制图前的准备工作不包括（D ）A. 准备工具和仪器B. 识读图样，选用适当大小的图纸和比例C. 在图板上固定图纸，绘出图框线和图标位置D. 检查图样、修正错误20.一般制图的第一个步骤是（A ）A. 绘制图样底稿B. 检查图样、修正错误C. 底稿加深D. 图纸整理21.一般制图的最后一个步骤是（D）A. 检查图样、修正错误B. 绘制图样底稿C. 底稿加深D. 图纸整理22.圆弧连接的关键是根据已知条件，确定（D ）A. 圆弧的弧长B. 圆弧的直径大小C. 圆弧的弦长D. 连接圆弧的圆心和切点23.幅面代号为A4的图纸长、短边尺寸分别是（B）A. 420mm、297mmB. 297mm、210mmC. 1189mm、841mmD. 841mm、594mm24.在平面图形中确定尺寸位置的点、直线称为（C ）A. 尺寸定位B. 尺寸标注C. 尺寸基准D. 尺寸定型25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（A ）A. 尺寸定型B. 尺寸定位C. 尺寸标注D. 尺寸基准26.用于确定平面图形中各个组成部分的相对位置的尺寸是（D ）A. 尺寸定型B. 尺寸标注C. 尺寸基准D. 尺寸定位27.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（D ）A. 4种B. 3种C. 1种D. 2种28.图形与实物相对应的线性尺寸之比称为（B ）A. 图样B. 比例C. 图例D. 祥例29.图形与实物相对应的线性尺寸之比称为（C ）A. 3种B. 4种C. 1种D. 2种30.图样及说明中的汉字宜采用（B）A. 黑体B. 长仿宋体C. 楷体D. 隶书31.制图的基本规定要求数量的数值注写应采用（A ）A. 正体阿拉伯数字B. 正体罗马数字C. 斜体阿拉伯数字D. 斜体罗马数字32.图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（C ）A. 45B. 180C. 75D. 6033.在制图中，把光源称为（D）A. 投影面B. 投影法C. 投影线D. 投影中心34.平行投影法又分为（C ）A. 水平投影法和垂直投影法B. 中心投影和垂直投影法C. 正投影法和斜投影法D. 斜投影法和垂直投影法35.在建筑制图中，最常用的投影法是平行投影法中的（C ）A. 垂直投影法B. 水平投影法C. 正投影法D. 斜投影法36.形成物体的最基本几何元素包括（A ）A. 点、直线和平面B. 点、曲线和曲面C. 曲面、曲线、直线D. 点、曲线和平面37.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（A ）A. 同素性B. 平行性C. 从属性D. 定比性38.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（c ）A. 从属性B. 平行性C. 同素性D. 定比性（A ）A. 定比性B. 同素性C. 从属性D. 平行性40.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（D ）A. 定比性B. 同素性C. 从属性D. 平行性41．当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（B ）A. 定比性B. 全等性C. 同素性D. 从属性42.当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（B ）A. 从属性B. 积聚性C. 全等性D. 定比性43.H面是指（A ）A. 水平投影面B. 侧立投影面C. 形体断面D. 正立投影面44.在制图中，把光线称为（B ）A. 投影中心B. 投影线C. 投影法D. 投影面45.W面是指（B ）A. 正立投影面B. 侧立投影面C. 水平投影面D. 剖切面46.V面是指（A ）A. 正立投影面B. 侧立投影面C. 水平投影面D. 剖切面47.在H面上得到的正投影图叫（B ）A. 正面投影图B. 水平投影图C. 底面投影图D. 侧面投影图48.在V面上得到的正投影图叫（D ）A. 侧面投影图B. 水平投影图C. 底面投影图D. 正面投影图49.在W面上得到的正投影图叫（C ）A. 底面投影图B. 正面投影图C. 侧面投影图D. 水平投影图50.投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（A ）A. 宽相等B. 长对正C. 高平齐D. 高平正51.投影面展开之后，V、W两个投影上下对齐，这种关系称为（B ）A. 高平齐B. 高平正C. 长对正D. 宽相等52.投影面展开之后，V、H两个投影左右对齐，这种关系称为（C ）A. 高平正B. 宽相等C. 长对正D. 高平齐53.正投影图是（D）A. 用平行投影的正投影法绘制的单面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的多面投影图54.下面关于正投影图特性说法有误的一项是（B）A. 正投影图度量性好B. 正投影图能反映形体各主要侧面的真实形状和大小C. 正投影图作图简单D. 正投影图立体感和直观性非常强55.在制图中，把承受影子的面称为（A ）A. 投影面B. 投影中心C. 投影法D. 投影线56.轴测投影图是（C ）A. 用中心投影法绘制的单面投影图B. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影C. 用平行投影的正投影法绘制的单面投影图D. 用平行投影的正投影法绘制的多面投影图57.下面关于轴侧投影图相关说法有误的一项是（A ）A. 轴侧投影图能反映形体各主要侧面的真实形状和大小B. 轴侧投影图度量性不好C. 轴侧投影图绘制比较复杂D. 轴侧投影图具有一定的立体感和直观性，常作为工程上的辅助性图样58.透视投影图是（D ）A. 用平行投影的正投影法绘制的单面投影图B. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影C. 用平行投影的正投影法绘制的多面投影图D. 用中心投影法绘制的单面投影图A. 透视投影图与照相原理一致，它是以人眼为投影中心B. 透视投影图在土木工程中常作为设计方案和展览用的直观图样C. 透视投影图形逼真，具有良好的立体感D. 透视投影图绘制比较简单60.标高投影图是（D ）A. 用平行投影的正投影法绘制的单面投影图B. 用平行投影的正投影法绘制的多面投影图C. 用中心投影法绘制的单面投影图D. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影61.在制图中，形成投影的方法称为（B ）A. 投影中心B. 投影法C. 投影线D. 投影面62.中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（A ）A. 愈大B. 不变C. 愈小D. 无法确定63.投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（D ）A. 水平投影B. 垂直投影C. 平行投影D. 中心投影64.当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（D ）A. 垂直投影B. 中心投影C. 正投影D. 平行投影65.平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（C ）A. 愈小B. 愈大C. 不变D. 无法确定66.当投影线倾斜于投影面时所作出的平行投影，称为（A ）A. 斜投影B. 正投影C. 中心投影D. 垂直投影67．构成形体最基本的几何元素是（ D ）。
