预应力混凝土管桩知识培训

预应力管桩完整版1. 概述预应力管桩是一种受预应力钢筋和混凝土共同作用的新型桩基材料。

它具有承载力高、抗变形能力强、施工速度快等特点，广泛应用于建筑、桥梁、道路等工程中。

本文将详细介绍预应力管桩的构造、性能、施工及质量控制等方面的内容。

2. 构造预应力管桩主要由桩身、预应力钢筋、接头三部分组成。

1.桩身：桩身是预应力管桩的主体部分，采用高强度混凝土制成。

其内设有预应力钢筋，用以承受拉应力，提高桩的承载力。

2.预应力钢筋：预应力钢筋采用高强度钢丝或钢绞线，通过张拉和锚固工艺施加预应力。

预应力钢筋的布置和数量根据设计要求确定。

3.接头：预应力管桩接头分为桩尖和接桩两部分。

桩尖用于桩的入土，接桩用于连接多节桩。

接头采用焊接或机械连接方式，确保连接可靠。

3. 性能预应力管桩具有以下优点：1.承载力高：预应力管桩通过预应力钢筋和混凝土的协同作用，具有较高的承载力，可满足各类工程对桩基承载力的要求。

2.抗变形能力强：预应力管桩的预应力钢筋和混凝土共同承受外力，使桩身具有良好的抗变形性能，适用于软土地区和复杂地质条件。

3.施工速度快：预应力管桩采用工厂化生产，现场施工简单，具有较高的施工速度，有利于缩短工期。

4.经济效益好：预应力管桩采用高强度材料，节省了钢筋和混凝土用量，降低了工程成本。

4. 施工预应力管桩的施工包括桩基施工前准备、桩基施工、接桩、打桩、质量检测等环节。

1.桩基施工前准备：根据设计图纸和现场实际情况，制定施工方案，进行现场平整、桩位放样等准备工作。

2.桩基施工：采用静压法或打击法将预应力管桩打入土层。

施工过程中要注意控制桩身垂直度、桩顶标高等参数。

3.接桩：根据桩长和设计要求，将多节预应力管桩焊接或机械连接成整根桩。

4.打桩：按照设计顺序和施工方案进行打桩，注意控制打桩速度、力度等参数，确保桩身质量。

5.质量检测：施工过程中要对桩基质量进行检测，包括桩身完整性、承载力等指标。

5. 质量控制预应力管桩的质量控制主要包括以下几个方面：1.材料质量：严格把控原材料质量，确保预应力管桩的材质符合国家标准。

预应力混凝土管桩知识培训在建筑工程领域，预应力混凝土管桩作为一种重要的基础构件，具有诸多优点，被广泛应用于各类建筑项目中。

为了让大家更全面、深入地了解预应力混凝土管桩，接下来为大家进行详细的知识培训。

一、预应力混凝土管桩的定义与分类预应力混凝土管桩，是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件。

根据混凝土强度等级，可分为预应力高强混凝土管桩（PHC 桩）、预应力混凝土管桩（PC 桩）和预应力混凝土薄壁管桩（PTC 桩）。

PHC 桩的混凝土强度等级不低于 C80，PC 桩的混凝土强度等级不低于C60，PTC 桩的混凝土强度等级一般为 C60。

按照管桩的外径，通常分为 300mm、400mm、500mm、600mm 等多种规格。

二、预应力混凝土管桩的生产工艺预应力混凝土管桩的生产主要包括以下几个步骤：1、钢筋加工：将高强度预应力钢筋按照设计要求进行拉伸、切断和镦头处理。

2、模具准备：清理并组装好管桩模具，确保模具内壁光滑、无杂物。

3、钢筋笼入模：将加工好的钢筋笼放入模具中，并固定好位置。

4、混凝土搅拌与浇筑：按照配合比搅拌混凝土，然后将混凝土浇筑到模具中。

5、离心成型：通过高速离心作用，使混凝土密实成型，排出多余水分。

6、蒸汽养护：将成型后的管桩放入蒸汽养护池进行养护，加速混凝土的硬化过程，提高早期强度。

7、脱模与堆放：养护达到一定强度后，脱模并将管桩堆放整齐，进行自然养护，使其强度进一步增长。

三、预应力混凝土管桩的特点1、单桩承载力高：由于采用了高强度的预应力钢筋和离心成型工艺，管桩的承载能力大大提高。

2、施工速度快：管桩在工厂预制，质量易于控制，现场施工时沉桩速度快，能够缩短工期。

3、适用范围广：适用于各种地质条件，如软土、砂土、粉土等。

4、工程造价低：相比其他桩型，预应力混凝土管桩在保证承载力的前提下，具有较好的经济性。

5、质量稳定可靠：工厂化生产，生产过程严格控制，质量有保障。

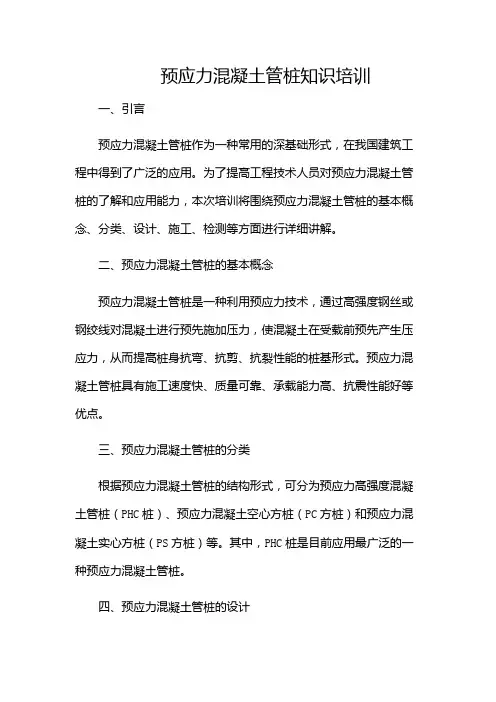

预应力混凝土管桩知识培训一、引言预应力混凝土管桩作为一种常用的深基础形式，在我国建筑工程中得到了广泛的应用。

为了提高工程技术人员对预应力混凝土管桩的了解和应用能力，本次培训将围绕预应力混凝土管桩的基本概念、分类、设计、施工、检测等方面进行详细讲解。

二、预应力混凝土管桩的基本概念预应力混凝土管桩是一种利用预应力技术，通过高强度钢丝或钢绞线对混凝土进行预先施加压力，使混凝土在受载前预先产生压应力，从而提高桩身抗弯、抗剪、抗裂性能的桩基形式。

预应力混凝土管桩具有施工速度快、质量可靠、承载能力高、抗震性能好等优点。

三、预应力混凝土管桩的分类根据预应力混凝土管桩的结构形式，可分为预应力高强度混凝土管桩（PHC桩）、预应力混凝土空心方桩（PC方桩）和预应力混凝土实心方桩（PS方桩）等。

其中，PHC桩是目前应用最广泛的一种预应力混凝土管桩。

四、预应力混凝土管桩的设计1.设计原则：预应力混凝土管桩的设计应遵循安全、适用、经济、美观的原则，充分考虑工程地质条件、上部结构荷载、施工工艺等因素。

2.设计内容：预应力混凝土管桩的设计主要包括桩身结构设计、桩基承载力计算、桩基布置及连接方式等。

3.设计方法：预应力混凝土管桩的设计可采用极限状态设计法、容许应力设计法等。

五、预应力混凝土管桩的施工1.施工准备：施工前应进行场地平整、桩位放样、施工设备检查等工作。

2.施工工艺：预应力混凝土管桩的施工工艺主要包括桩基制作、桩基运输、桩基施工、桩基连接等。

3.施工要点：预应力混凝土管桩施工过程中，应严格控制桩基质量、桩位偏差、桩基连接质量等。

六、预应力混凝土管桩的检测1.检测内容：预应力混凝土管桩的检测主要包括桩基完整性检测、桩基承载力检测、桩基沉降观测等。

2.检测方法：预应力混凝土管桩的检测可采用低应变法、高应变法、静载试验、动力触探试验等。

3.检测标准：预应力混凝土管桩的检测应符合现行国家标准《建筑桩基技术规范》（JGJ94-2008）等相关规定。

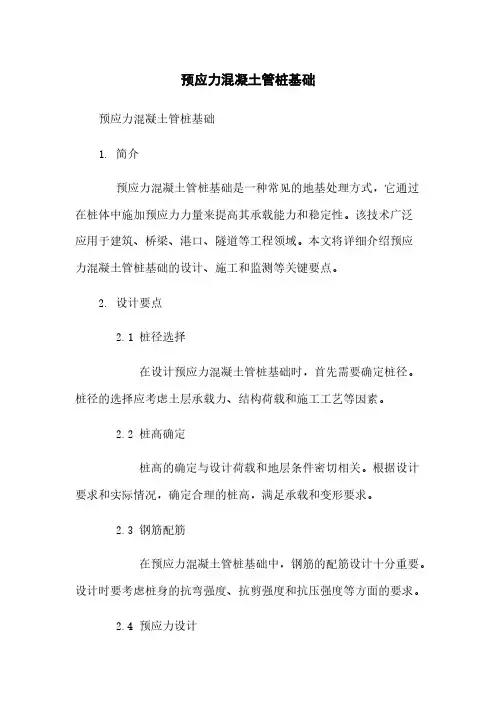

预应力混凝土管桩基础预应力混凝土管桩基础1. 简介预应力混凝土管桩基础是一种常见的地基处理方式，它通过在桩体中施加预应力力量来提高其承载能力和稳定性。

该技术广泛应用于建筑、桥梁、港口、隧道等工程领域。

本文将详细介绍预应力混凝土管桩基础的设计、施工和监测等关键要点。

2. 设计要点2.1 桩径选择在设计预应力混凝土管桩基础时，首先需要确定桩径。

桩径的选择应考虑土层承载力、结构荷载和施工工艺等因素。

2.2 桩高确定桩高的确定与设计荷载和地层条件密切相关。

根据设计要求和实际情况，确定合理的桩高，满足承载和变形要求。

2.3 钢筋配筋在预应力混凝土管桩基础中，钢筋的配筋设计十分重要。

设计时要考虑桩身的抗弯强度、抗剪强度和抗压强度等方面的要求。

2.4 预应力设计预应力设计是预应力混凝土管桩基础的核心内容。

根据建筑物荷载和桩身受力特点，确定合理的预应力设计方案。

3. 施工工艺3.1 管桩打入在施工过程中，首先需要将预制的混凝土管桩打入地下。

打桩时应注意保持桩的垂直度和稳定性，并及时进行检测和记录。

3.2 预应力施工在管桩打入后，进行预应力施工。

施工中要保证预应力张拉牵引设备和锚固装置的稳定性和可靠性，并按照设计要求施加预应力力量。

3.3 注浆充填预应力施工完成后，对管桩进行注浆充填，以提高桩身与周围土层的粘结力，增加整体承载能力和稳定性。

4. 监测与验收4.1 桩身变形监测在预应力混凝土管桩基础施工完毕后，需要进行桩身变形的监测。

监测过程中要注意测点的选择和测量方法的准确性。

4.2 承载力测试完工验收时，需要进行承载力测试，以验证桩基础的设计性能。

测试方法包括静载试验和动载试验等。

扩展内容：1. 本文档所涉及附件如下：- 设计图纸- 预应力施工方案- 承载力测试报告- 施工监测记录2. 本文档所涉及的法律名词及注释：- 预应力：通过施加预先调整的压力提高材料的承载能力和抗裂性能等。

- 混凝土：由水泥、砂、石子和水按一定比例掺制而成的人造石材。

预应力混凝土管桩基础一、预应力混凝土管桩基础的构造预应力混凝土管桩基础主要由预应力高强度混凝土管桩和承台组成。

管桩通常由离心法生产，经过高压蒸养和特殊处理，具有高强度和耐久性。

承台则是将管桩连接在一起的钢筋混凝土结构，它能够将管桩的承载力有效地传递到地面上。

二、预应力混凝土管桩基础的特点1、承载力高：预应力混凝土管桩基础具有很高的承载力，能够满足各种建筑物对基础承载力的要求。

2、稳定性好：由于管桩的特殊设计和制造工艺，使得其具有较好的横向和纵向稳定性，能够有效地抵抗地震和其他外力的影响。

3、施工方便：预应力混凝土管桩基础施工方便，能够快速地构建建筑物的基础结构。

4、耐久性好：由于管桩和承台均采用高强度混凝土制造，因此具有较好的耐久性和使用寿命。

三、预应力混凝土管桩基础的施工工艺1、施工前准备：对施工现场进行清理和平整，确定管桩的布置和施工顺序。

2、测量定位：根据设计要求，对管桩进行测量定位，确保其位置和垂直度符合要求。

3、打桩：将管桩打入地下，控制打桩的力度和深度，确保管桩的位置和垂直度符合要求。

4、承台施工：在管桩顶部进行承台施工，将管桩连接在一起，形成基础结构。

5、质量检测：对基础结构进行质量检测，确保其承载力和稳定性符合要求。

四、结语预应力混凝土管桩基础是一种常用的基础类型，具有较高的承载力和稳定性，能够有效地抵抗地震和其他外力的影响。

它被广泛应用于各种建筑物中，具有较好的应用前景。

未来，随着建筑技术的不断发展，预应力混凝土管桩基础将会得到更加广泛的应用和发展。

预应力混凝土管桩基础知识一、概述预应力混凝土管桩（简称PC管桩）是一种广泛应用于建筑工程的基础构件，其生产工艺成熟，性能优良，被广大工程技术人员所接受和推广。

二、生产工艺PC管桩的生产主要经过以下几个步骤：1、准备阶段：包括原材料的选取，如水泥、砂、碎石等，以及钢筋的加工。

2、拌合阶段：将原材料按照一定的配合比进行拌合，形成PC管桩的混凝土。

预应力混凝土管桩施工㈠.材料及主要机具：1.预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。

2.焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号。

3.钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。

4.主要机具有：柴油打桩机、电焊机㈡.作业条件：1.桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。

桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。

2.处理完高空和地下的障碍物。

如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。

3.根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。

4.场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。

5.打试验桩。

施工前必须打试验桩，其数量木少于2根。

确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。

6.要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。

㈢.工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位2.就位桩机：打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。

3.起吊预制桩：先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。

4.稳桩。

桩尖插入桩位后，先用较小的落距冷锤1～2次，桩入上一定深度，再使桩垂直稳定。

10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。

桩插入时垂直度偏差不得超过0.5%。

桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。

5.打桩：用落锤或单动锤打桩时，锤的最大落距不宜超过1.0m。

；用柴油锤打桩时，应使锤跳动正常。
