第二章 地基与基础
- 格式:ppt
- 大小:5.88 MB
- 文档页数:86
中华人民共和国国家标准地基与基础工程施工及验收规范GBJ 202-83主编单位:上海市建筑工程局批准单位:中华人民共和国城乡建设环境保护部(报中华人民共和国国家计划委员会备案)实施日期:1984年5月1日目录第一章总则第二章井点降低地下水位第一节一般规定第二节轻型井点第三节喷射井点第四节电渗井点第五节管井井点第六节深井井点第三章地基第一节灰土地基第二节砂和砂石地基第三节碎砖三合土地基第四节重锤夯实地基第五节强夯地基第六节预压地基第七节砂桩第八节土和灰土挤密桩第九节振冲地基、第十节旋喷地基第十一节硅化地基第四章桩基础第一节一般规定第二节钢筋混凝土预制桩第三节板桩第四节钢管桩第五节混凝土和钢筋混凝土灌注桩第六节木桩第七节工程验收第五章地下连续墙第一节一般规定第二节墙体施工第三节工程验收第六章沉井和沉箱第一节一般规定第二节沉井第三节沉箱第四节工程验收附录一轻便触探“检定锤击数”试验方法附录二硫磺胶泥的配合比和主要物理力学性能指标附录三建筑物和构筑物沉降观测要点附录四选择锤重参考表附录五施工记录表第一章总则第1.0.1条本规范适用于工业与民用建筑的地基与基础工程的施工及验收。
地基与基础工程中有关土石方、砖砌体、混凝土和钢筋混凝土等工程,除应按本规范执行外,尚应按国家标准《土方与爆破工程施工及验收规范》(GBJ201-83)《砖石工程施工及验收规范》(GBJ203-83)和《钢筋混凝土工程施工及验收规范》(GBJ2O4-83)的规定执行。
铁路、公路、水工建筑和矿井巷道工程等有特殊要求的地基与基础工程,应按有关的各专门规定执行。
第1.0.2条地基与基础工程施工前,必须具备下列资料:一、施工区域内建筑场地的工程地质勘察报告;二、地基与基础的施工图纸,并应附有原有地下管线和其他障碍物的资料;三、施工组织设计或施工方案;四、必要的试验资料。
注:施工时如发现实际情况与工程地质勘察报告不符时,应通知有关单位处理。
第1.0.3条在邻近原有建筑物或构筑物进行地基与基础工程施工时,应符合下列规定:一、施工前,必须了解邻近建筑物或构筑物的原有结构及基础等详细情况;二、地基与基础施工,如影响邻近建筑物或构筑物的使用和安全时,应会同有关单位采取有效措施处理。
地基与基础工程施工操作规程第一章总则第一条为了规范地基与基础工程施工操作,确保施工质量和安全,保护环境,提高工程建设效率,根据相关法律法规和标准,制定本规程。
第二条本规程适用于地基与基础工程的施工操作,包括基坑开挖、地基处理、基础施工等内容。
第三条施工单位应按照国家有关规定和本规程的要求,制定施工方案和安全生产措施,确保施工过程中的安全和质量。
第四条施工单位应设立专门管理人员负责地基与基础工程的施工操作,保证施工过程中的协调和管理。
第五条施工单位应配备符合资质要求的工程技术人员和操作人员,对施工人员进行培训,提高其技术水平和安全意识。
第六条施工单位应具备相应的施工设备和工具,保证施工过程的顺利进行。
第七条施工单位应落实质量控制措施,对施工过程中的质量问题及时处理,确保工程质量。
第八条施工单位应对施工现场进行定期巡查和整改,发现安全隐患及时处理,保证施工过程的安全。
第二章施工前准备第一条施工单位应对施工现场进行仔细勘察,了解地质和地形情况,确定施工方案。
第二条施工单位应制定基坑开挖方案,包括基坑开挖的方式、深度、支护措施等内容。
第三条施工单位应根据地基情况确定地基处理方式,包括挖土加固、灌注桩加固、搅拌桩等内容。
第四条施工单位应制定基础施工方案,包括基础类型、尺寸、混凝土强度等内容。
第五条施工单位应对施工现场进行安全检查,消除安全隐患,确保施工过程的安全。
第六条施工单位应确定施工周期和计划,根据施工要求合理安排施工工序。
第七条施工单位应向相关部门报备施工计划和方案,取得相关许可。
第八条施工单位应确定施工过程中的质量控制措施,确保施工过程的质量。
第三章施工操作一、基坑开挖1. 施工前应清理基坑周围的杂物,确保施工区域清洁。
2. 根据基坑开挖方案确定开挖顺序和深度,合理布置施工顺序。
3. 开挖过程中应注意土质和地质情况变化,及时调整开挖方案。
4. 开挖过程中应配备足够的作业人员和施工设备,确保施工进度。
地基与基础工程施工及验收规范GBJ202—83
目录
第一章总则
第二章井点降低地下水位
第一节一般规定
第二节轻型井点
第三节喷射井点
第四节电渗井点
第五节管井井点
第六节深井井点
第三章地基
第一节灰土地基
第二节砂和砂石地基
第三节碎砖三合土地基
第四节重锤夯实地基
第五节强夯地基
第六节预压地基
第七节砂桩
第八节土和灰土挤密桩
第九节振冲地基
第十节旋喷地基
第十一节硅化地基
第四章桩基础
第一节一般规定
第二节钢筋混凝土预制桩
第三节板桩
第四节钢管桩
第五节混凝土和钢筋混凝土灌注桩
第六节木桩
第七节工程验收
第五章地下连续墙
第一节一般规定
第二节墙体施工
第三节工程验收
第六章沉井和沉箱
第一节一般规定
第二节沉井
第三节沉箱
第四节工程验收
附录一轻便触探“检定锤击数”试验方法
附录二硫磺胶泥的配合比和主要物理力学性能指标
附录三建筑物和构筑物沉降观测要点附录四选择锤重参考表
附录五施工记录表(1)
附录五施工记录表(2)
附录五施工记录表(3)
附录五施工记录表(4)
附录五施工记录表(5)
附录五施工记录表(6)
附录五施工记录表(7)
附录六规范用词说明。
第一章测试1.土力学的核心理论主要是土的强度问题,变形问题和渗透问题。
()A:错B:对答案:B2.地基基础设计必须满足的两个基本条件是强度和变形条件。
()A:对B:错答案:A3.把埋入土层一定深度,建筑物向地基传递荷载的下部结构称为地基。
()A:错B:对答案:A第二章测试1.土颗粒的大小及其级配,通常是用颗粒级配曲线来表示的,级配曲线越平缓表示()。
A:土颗粒大小不均匀,级配不良B:不确定C:土颗粒大小较均匀,级配良好D:土颗粒大小不均匀,级配良好答案:D2.土的天然含水量是指()之比的百分率。
A:土中水的体积与所取天然土样体积B:土中水的质量与所取天然土样的质量C:土的孔隙与所取天然土样体积D:土中水的质量与土的固体颗粒质量答案:D3.判别粘性土软硬状态的指标是()A:压缩指数B:液性指数C:压缩系数D:塑性指数答案:B4.土的天然重度愈大,则土密实性愈好。
()A:对B:错答案:B5.甲土的饱和度大与乙土的饱和度,则甲土的含水率一定高于乙土的含水率()A:错B:对答案:A6.土的重度、含水量和孔隙比是由室内试验直接测得的。
()A:对B:错答案:B第三章测试1.地下水位长时间下降,会使()。
A:土中孔隙水压力增大B:地基土的抗剪强度减小C:地基中原水位以上的自重应力增加D:地基中原水位以下的自重应力增加答案:D2.由建筑物的荷载在地基内产生的应力称为()。
A:有效应力B:附加压力C:自重应力D:附加应力答案:D3.在均质地基中,竖向自重应力随深度线性增加,而侧向自重应力则呈非线性增加。
()A:对B:错答案:B4.竖向附加应力的分布范围相当大,它不仅分布在荷载面积之下,而且还分布到荷载面积以外,这就是所谓的附加应力集中现象。
()A:对B:错答案:B5.集中荷载作用下土中任意点的应力常用角点法来计算。
A:错B:对答案:A第四章测试1.土体产生压缩的是()A:土粒和水的压缩量均较大;B:土中孔隙体积减少,土粒体积不变;C:孔隙体积不变D:孔隙体积和土粒体积均明显减少答案:B2.评价地基土压缩性高低的指标是()A:压缩系数;B:参透系数C:固结系数;D:沉降影响系数;答案:A3.若土的压缩曲线(e-p曲线)较陡,则表明()A:土的密实度较大B:土的压缩性较小C:土的孔隙比较小D:土的压缩性较大答案:D4.对于高耸结构,主要应控制的地基变形特征值是()A:沉降量B:沉降差C:倾斜D:局部倾斜答案:C5.高压缩性土是疏松土,低压缩性土是密实土。
第二章基础和地下室练习一、填空题1._________ 是建筑物的重要组成部分,它承受建筑物的全部荷载并将它们传_________ 。
2._________ 至基础低面的垂直距离称为基础的埋深。
3.地基分为_________ 和_________ 两大类.4. 地基土质均匀时,基础应尽量_________ ,但最小埋深不小于_________ 。
5.砖基础为满足刚性角的限制,其台阶的允许宽高比应为_________ 。
6.混凝土基础的断面形式可以做成_________ 、_________ 和 _________。
当基础宽度大于350mm时,基础断面多为_________ 。
7.当地基土有冻胀现象时,基础埋深在冰冻线以下约_________ 处.8.钢筋混凝土不受刚性角限制,其截面高度向外逐渐减少,但最薄处的厚度不应小于_______9.基础的埋置深度除与_________ 、_________ 、_________ 等因素有关外,需要考虑周围环境与具体工程的特点.10.地基每平方米所能承受的最大压力称为__________。
11.当地基承载力不变时,建筑总荷载越大,基础底面积越_______。
12.基础埋深不超过______时称为浅基础。
13.直接承受建筑物荷载的土层为_______,其以下土层为_______。
14.当埋深大于原有建筑物时,基础间的净距应根据_______和_______等确定,一般为______________的1~2倍.15.为保护基础,一般要求基础顶面低于设计地面不少于_______。
16.基础按材料和受力特点可分为__________和__________;按构造型式分为_______、________、__________、__________、__________。
17。
由于地下室的墙身、底板埋于地下,长期受地潮和地下水的侵蚀,因此地下室构造设计的主要任务是 _________和_________ .18。
第二章地基与基础工程事故分析与处理第一节地基工程质量事故分析与处理一、建(构)筑物对地基的要求1.地基承载力或稳定性问题地基承载力或稳定性问题是指地基在建(构)筑物荷载(包括静、动荷载的各种组合)作用下能否保持稳定。
若地基承载力不能满足要求,在建(构)筑物荷载作用下,地基将会产生局部或整体剪切破坏,影响建(构)筑物的安全与正常使用,甚至造成建(构)筑物的破坏。
天然地基承载力的高低主要与土的抗剪强度有关,也与基础形式、大小和埋深有关。
边坡稳定也属于这类问题。
2.沉降、水平位移及不均匀沉降问题在建(构)筑物的荷载(包括静、动荷载的各种组合)作用下,地基将产生沉降、水平位移以及不均匀沉降。
若地基变形(沉降、水平位移、不均匀沉降)超过允许值,将会影响建(构)筑物的安全与正常使用,严重的将造成建(构)筑物破坏。
其中不均匀沉降超过允许值造成的工程事故比例最高,特别在深厚软粘土地区。
天然地基变形大小主要与荷载大小和土的变形特性有关(见图2-1),也与基础型式有关。
3.渗透问题渗透问题主要分两类:一类是堤坝蓄水构筑物地基渗流量超过其允许值时,其后果是造成较大水量损失,甚至蓄水失败;另一类是地基中水力比降超过其允许值时,地基土会因潜蚀和管涌产生破坏,严重的将导致建(构)筑物破坏。
天然地基渗透问题主要与地基中水力比降和土的渗透性有关。
二、建筑工程地基事故类别及特征建筑物事故的发生,不少与地基问题有关。
而地基工程事故的主要原因是由于勘察、设计、施工不当或环境和使用情况改变而引起的。
其最终反映是产生过量的变形或不均匀变形,从而使上部结构出现裂缝,倾斜,削弱和破坏了结构的整体性、并影响到建筑物的正常使用。
严重者,地基失稳,导致建筑物倒塌。
地基事故可分为天然的地基事故和人工地基事故两大类。
无论是天然地基上事故还是人工地基上事故,按其性质都可概括为地基强度和变形两大问题。
地基变形问题引起的地基事故常发生软土、湿陷性黄土、膨胀土、季节性冻土等地区。

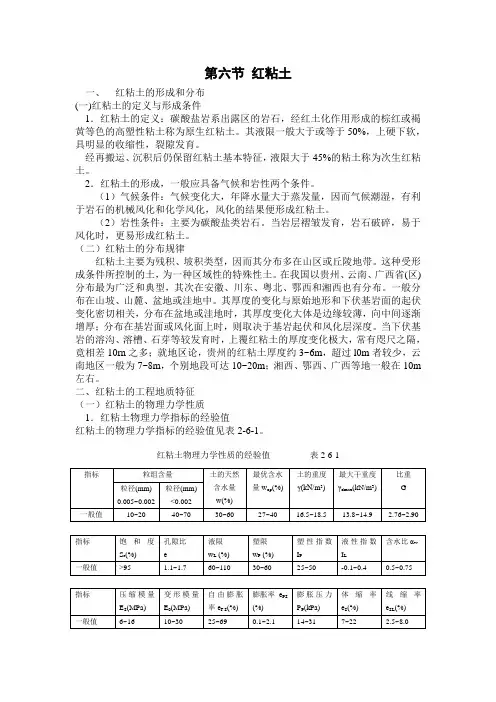

第六节红粘土一、红粘土的形成和分布(一)红粘土的定义与形成条件1.红粘土的定义:碳酸盐岩系出露区的岩石,经红土化作用形成的棕红或褐黄等色的高塑性粘土称为原生红粘土。
其液限一般大于或等于50%,上硬下软,具明显的收缩性,裂隙发育。
经再搬运、沉积后仍保留红粘土基本特征,液限大于45%的粘土称为次生红粘土。
2.红粘土的形成,一般应具备气候和岩性两个条件。
(1)气候条件:气候变化大,年降水量大于蒸发量,因而气候潮湿,有利于岩石的机械风化和化学风化,风化的结果便形成红粘土。
(2)岩性条件:主要为碳酸盐类岩石。
当岩层褶皱发育,岩石破碎,易于风化时,更易形成红粘土。
(二)红粘土的分布规律红粘土主要为残积、坡积类型,因而其分布多在山区或丘陵地带。
这种受形成条件所控制的土,为一种区域性的特殊性土。
在我国以贵州、云南、广西省(区)分布最为广泛和典型,其次在安徽、川东、粤北、鄂西和湘西也有分布。
一般分布在山坡、山麓、盆地或洼地中。
其厚度的变化与原始地形和下伏基岩面的起伏变化密切相关,分布在盆地或洼地时,其厚度变化大体是边缘较薄,向中间逐渐增厚;分布在基岩面或风化面上时,则取决于基岩起伏和风化层深度。
当下伏基岩的溶沟、溶槽、石芽等较发育时,上覆红粘土的厚度变化极大,常有咫尺之隔,竟相差10rn之多;就地区论,贵州的红粘土厚度约3~6m,超过l0m者较少,云南地区一般为7~8m,个别地段可达10~20m;湘西、鄂西、广西等地一般在10m 左右。
二、红粘土的工程地质特征(一)红粘土的物理力学性质1.红粘土物理力学指标的经验值红粘土的物理力学指标的经验值见表2-6-1。
红粘土物理力学性质的经验值表2-6-12.红粘土物理力学性质的基本特点从表2-6-1可看出红粘土具有两大特点。
一是土的天然含水量、孔隙比、饱和度以及塑性界限(液限、塑限)很高,但却具有较高的力学强度和较低的压缩性;二是各种指标的变化幅度很大。
红粘土中小于0.005mm的粘粒含量为60~80%,其中小于0.002mm的胶粒占40~70%,使红粘土具有高分散性。
第六节红粘土一、红粘土的形成和分布(一)红粘土的定义与形成条件1.红粘土的定义:碳酸盐岩系出露区的岩石,经红土化作用形成的棕红或褐黄等色的高塑性粘土称为原生红粘土。
其液限一般大于或等于50%,上硬下软,具明显的收缩性,裂隙发育。
经再搬运、沉积后仍保留红粘土基本特征,液限大于45%的粘土称为次生红粘土。
2.红粘土的形成,一般应具备气候和岩性两个条件。
(1)气候条件:气候变化大,年降水量大于蒸发量,因而气候潮湿,有利于岩石的机械风化和化学风化,风化的结果便形成红粘土。
(2)岩性条件:主要为碳酸盐类岩石。
当岩层褶皱发育,岩石破碎,易于风化时,更易形成红粘土。
(二)红粘土的分布规律红粘土主要为残积、坡积类型,因而其分布多在山区或丘陵地带。
这种受形成条件所控制的土,为一种区域性的特殊性土。
在我国以贵州、云南、广西省(区)分布最为广泛和典型,其次在安徽、川东、粤北、鄂西和湘西也有分布。
一般分布在山坡、山麓、盆地或洼地中。
其厚度的变化与原始地形和下伏基岩面的起伏变化密切相关,分布在盆地或洼地时,其厚度变化大体是边缘较薄,向中间逐渐增厚;分布在基岩面或风化面上时,则取决于基岩起伏和风化层深度。
当下伏基岩的溶沟、溶槽、石芽等较发育时,上覆红粘土的厚度变化极大,常有咫尺之隔,竟相差10rn之多;就地区论,贵州的红粘土厚度约3~6m,超过l0m者较少,云南地区一般为7~8m,个别地段可达10~20m;湘西、鄂西、广西等地一般在10m 左右。
二、红粘土的工程地质特征(一)红粘土的物理力学性质1.红粘土物理力学指标的经验值红粘土的物理力学指标的经验值见表2-6-1。
红粘土物理力学性质的经验值表2-6-12.红粘土物理力学性质的基本特点从表2-6-1可看出红粘土具有两大特点。
一是土的天然含水量、孔隙比、饱和度以及塑性界限(液限、塑限)很高,但却具有较高的力学强度和较低的压缩性;二是各种指标的变化幅度很大。
红粘土中小于0.005mm的粘粒含量为60~80%,其中小于0.002mm的胶粒占40~70%,使红粘土具有高分散性。
