WK9000变频器在数控雕刻机床上的应用

  • 格式：doc
  • 大小：143.00 KB
  • 文档页数：3

WK9000变频器在数控雕刻机床上的应用
数控雕刻机床的主传动系统大多采用无级变速。

目前，无级变速系统主要有变频主轴系统和伺服主轴系统两种，一般采用直流或交流主轴电机。

通过带传动带动主轴旋转，或通过带传动和主轴箱内的减速齿轮(以获得更大的转矩)带动主轴旋转。

由于主轴电机调速范围广，又可无级调速，使得主轴箱的结构大为简化。

目前对客户来说由于变频器的高性价比，所以变频器在机床上使用非常普遍。

玮肯WK9000系列矢量变频器以其独特的性能和优越的性价比，逐渐在数控机床的应用上迅速崛起。

数控系统如图1所示：
WK9000数控系统主要性能
（1）全速度范围内速度波动小；
（2）低速力矩大，可以保证低转速切削；
（3）加减速的时间尽量短。

WK9000变频器能提供系统的功能
（1）控制方式选择为电流矢量控制；
（2）端子控制作为运行命令源，F039=2选择两线式端子控制：FWD 为正转运行，REV反转运行；
（3）AI1口输入做为频率源（F040=1），AI1口接数控系统电脑控制板输出0～10VDC；
（4）运行转速一般在0～21000r/min，换算变频器的运行频率为0～350Hz（二级高速电机）；
（5）加速和减速时间根据客户自身需求，一般在3~5s，因运行的转速比较高，所以需要带制动单元的变频器；
（6）需要故障输出信号（TA、TC、TC输出）和故障复位信号（RST输入）。

WK9000系列变频器在数控雕刻机接线图
电源
输入
WK9000变频器主要功能参数设置
F067=3 V/F控制；
F039=2 选择端子控制运行；
F040=1 由AI1决定频率的大小；
F010=50HZ 基准输出频率；
F015=350HZ 上限运行频率；
F001：10s 加速时间（依实际情况设定）；F002：10s 减速时间（依实际情况设定）；。

合集下载

变频器在起重行业的应用

变频器在起重行业的应用

24
YD5000系列变频器在起重机的应用实例
广东潮州架桥起重机
应用技术部
25
�
无 PG 矢 量 控 制 方 式
抱闸动作
应用技术部
11
YD5000Q系列变频器在起重应用上 YD5000-Q起重专用变频器
频率指令 运行指令 端子1(2) 力矩强制
E1-09 BT FHF(FHR) IOUT>IF(IR) BF FRF(FRR) 松开 抱紧 松开确认 抱紧确认 BDT 抱紧 松开 抱紧确认 BDT 抱紧 抱紧 HF B2-01和E1-09 较小的一个 停止 ITCF HT 运行 停止
碰撞停车功能: 碰撞停车功能:
简易有效的定位功能
通过使能碰撞停止功能,停止时检测出设定的滑差, 变频器自动降速停止
应用技术部
9
YD5000Q系列变频器在起重应用上 YD5000-Q起重专用变频器
频率指令 运行指令 端子1(2) 力矩强制
停止 ITCT E1-09 BT FHF(FHR) IOUT>IF(IR) BF ITR>TF(TR) FRF(FRR) ITCF ST 运行 停止
YD5000 闭环矢量模式 力矩指令 YD5000 力矩工作模式
抓斗的控制
编码器
编码器
应用技术部
15
YD5000系列变频器在起重机的应用
多电机控制行走机构的方案
YD5000
<=50m
YD5000
应用技术部
16
YD5000系列变频器在起重机的应用
锥形电机的控制
多数电动葫芦使用锥形电机
调整V/F曲线,使锥形电机可靠打开
泰州港务局40T抓斗门机
应用技术部
21

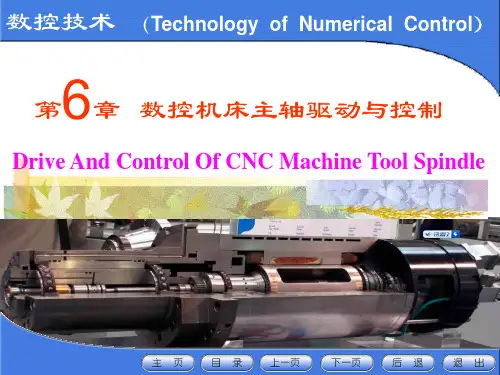

数控机床主轴驱动与控制
