集合式电容器产品特点

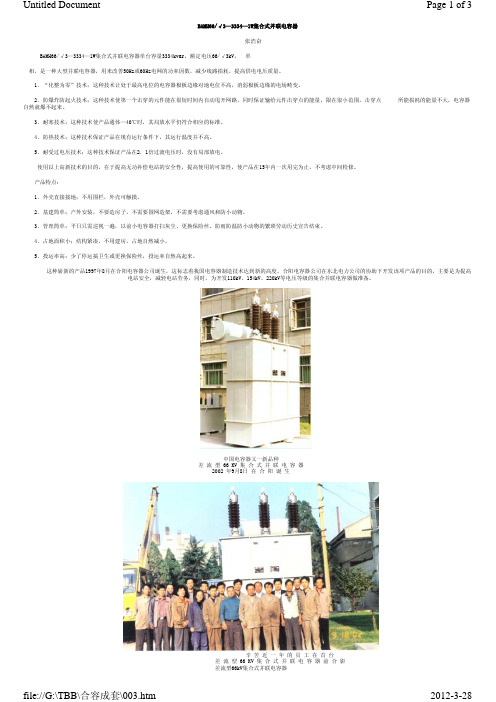

BAMH66/√3—3334—1W集合式并联电容器张浩奋BAMH66/√3—3334—1W集合式并联电容器单台容量3334kvar，额定电压66/√3kV， 单相，是一种大型并联电容器，用来改善50Hz或60Hz电网的功率因数，减少线路损耗，提高供电电压质量。

1．“化整为零”技术；这种技术让处于最高电位的电容器极板边缘对地电位不高，消弱极板边缘的电场畸变。

2．防爆炸防起火技术；这种技术使第一个击穿的元件能在很短时间内自动甩开网路，同时保证输给元件击穿点的能量，限在很小范围，击穿点 所能损耗的能量不大，电容器自然就爆不起来。

3．耐寒技术；这种技术使产品通体—40℃时，其局放水平仍符合相应的标准。

4．防热技术；这种技术保证产品在现有运行条件下，其运行温度并不高。

5．耐受过电压技术；这种技术保证产品在2．1倍过渡电压时，没有局部放电。

使用以上高新技术的目的，在于提高无功补偿电站的安全性，提高使用的可靠性，使产品在15年内一次用完为止，不考虑中间检修。

产品特点：1．外壳直接接地；不用围栏，外壳可触摸。

2．基建简单；户外安装，不要造房子，不需要围网造架，不需要考虑通风和防小动物。

3．管理简单；平日只需巡视一遍，以前小电容器打扫灰尘、更换保险丝、防雨防温防小动物的繁琐劳动历史宣告结束。

4．占地面积小；结构紧凑，不用建房，占地自然减小。

5．投运率高；少了停运搞卫生或更换保险丝，投运率自然高起来。

这种崭新的产品1997年8月在合阳电容器公司诞生，这标志着我国电容器制造技术达到新的高度。

合阳电容器公司在东北电力公司的协助下开发该项产品的目的，主要是为提高电站安全，减轻电站劳务，同时，为开发110kV、154kV、220kV等电压等级的集合并联电容器做准备。

中国电容器又一新品种差 流 型 66 KV 集 合 式 并 联 电 容 器2002 年9月8日 在 合 阳 诞 生辛 苦 近 一 年 的 员 工 在 首 台差 流 型 66 KV 集 合 式 并 联 电 容 器 前 合 影差流型66kV集合式并联电容器使用的补充说明差流型BAMH66／√3—6667—lW集合式并联电容器的特点：每台电容器单相使用， 三个出线瓷套，四个出线头。

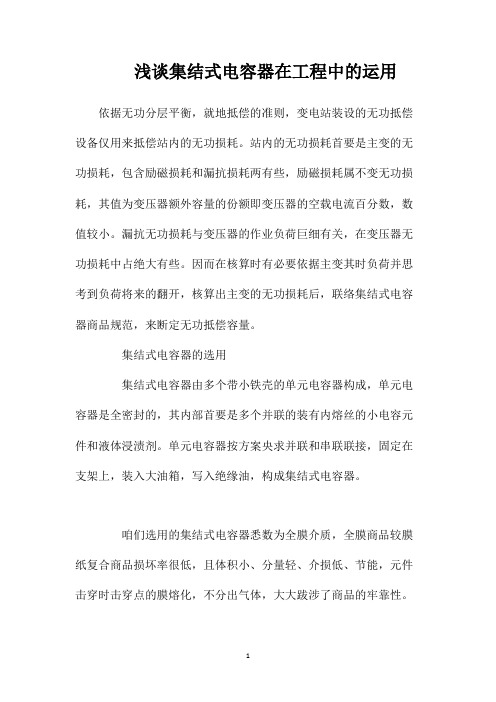

浅谈集结式电容器在工程中的运用依据无功分层平衡，就地抵偿的准则，变电站装设的无功抵偿设备仅用来抵偿站内的无功损耗。

站内的无功损耗首要是主变的无功损耗，包含励磁损耗和漏抗损耗两有些，励磁损耗属不变无功损耗，其值为变压器额外容量的份额即变压器的空载电流百分数，数值较小。

漏抗无功损耗与变压器的作业负荷巨细有关，在变压器无功损耗中占绝大有些。

因而在核算时有必要依据主变其时负荷并思考到负荷将来的翻开，核算出主变的无功损耗后，联络集结式电容器商品规范，来断定无功抵偿容量。

集结式电容器的选用集结式电容器由多个带小铁壳的单元电容器构成，单元电容器是全密封的，其内部首要是多个并联的装有内熔丝的小电容元件和液体浸渍剂。

单元电容器按方案央求并联和串联联接，固定在支架上，装入大油箱，写入绝缘油，构成集结式电容器。

咱们选用的集结式电容器悉数为全膜介质，全膜商品较膜纸复合商品损坏率很低，且体积小、分量轻、介损低、节能，元件击穿时击穿点的膜熔化，不分出气体，大大跋涉了商品的牢靠性。

咱们选用的集结式电容器可分三档（分Q／3、2Q／3和Q 三档，Q为集结式电容器总容量）或两档（分Q／2和Q两档调容，这使变电站可依据负荷改动合理调整抵偿容量，避免负荷轻时电容器投不上的害处。

调容须在断电状况下进行，调容的办法有抽头调容和改换开关调容两种。

运用改换开关调容的集结式电容器调容改换开关置于集结式电容器的箱体内，由调容改换开关引出一根16芯操控电缆至调容操控器，在断电状况下经过调容操控器上的档位改换按钮结束集结式电容器的调容。

调容操控器上还装有远动接口，所以选用改换开关调容的集结式电容器为电容分组主动投切、施行无功、电压归纳操控以及结束远方操作发了解条件。

其缺陷是若改换开关呈现缺陷，需翻开集结电容器箱体进行修补，这需厂方派技能人员现场履历。

运用抽头调容的集结式电容器在电容器箱体上通常按总容量的1／3和2／3引出抽头，并在箱体上设备两组调容阻离隔关，经过操作调容阻离隔关，对集结式电容器进行调容。

集合式电力电容器说明书无锡全心电力电容器有限公司WUXI TRASING POWER CAPACITOR CO.， LTD.1 概述1.1该集合式并联电容器主要用于10kV、35kV工频电力系统进行无功补偿。

以提高电网功率因数，减少线损，改善电压质量，充分发挥发电、供电设备的效率。

由于该产品采用集合式结构，因而占地面积小，安装维护方便，可靠性高，运行费用省，特别是适用于大型变电站户外集中补偿及城市电网改造。

1.2该产品目前有BFMH、BAMH等2个系列。

1.2.1 该产品型号的代表意义如下：B□□H□－□－□W户外式相数额定容量（千乏）额定电压（千伏）集合式介质代号（M表示全膜介质）浸渍剂代号（F表示苯基二甲苯基乙烷，A表示苄基甲苯）并联电容器1.2.2 示例：BAMH11/√3－8000－3W表示：浸渍苄基甲苯，全膜介质的集合式并联电容器，额定电压为11/√3kV，额定容量为8000kvar，三相，户外式。

1.3使用环境条件1.3.1安装地点海拔高度不超过1000米。

注:用于海拔高于1000米地区的电容器,订货时请特别注明。

1.3.2 使用环境温度a. 用苯基二甲苯基乙烷浸渍的产品：－25℃～＋45℃;b. 用苄基甲苯浸渍的产品：－40℃～＋45℃。

1.3.3抗震强度：水平方向0.25g，垂直方向0.125g。

1.3.4 周围不含有对金属有严重腐蚀气体或蒸汽，无导电尘埃，无剧烈的机械振动。

2主要性能指标2.1集合式并联电容器的主要参数和外形尺寸见附表1（10KV），图1-4；附表2（35），图9-12。

电容器的成套布置方式灵活多样，故仅提供部分典型布置形式以供参考，见图5-8和图13-15。

图中场地尺寸均有裕度，在保证安全距离的情况下，用户可以做适当的调整，也可根据自己的情况选择其他的布置方式。

2.2稳态过电压电容器的连续运行电压为1.00Un,且能在如表1所规定的稳定过电压下运行相应的时间。

GMKP集合式电容器及其使用德国法兰克盖姆普能源控制（无锡）有限公司马丁摘要:集合式电容器是目前高压无功补偿应用广泛的产品，具有占地面积小，安装维护方便，可靠性高，运行费用省的优势.本文论述了法兰克GMKP集合式电容器及特点及其使用,对相关用户选择电容器进行节能降耗具有指导意义,关键词: 集合式电容器特点使用概述1.1集合式并联电容器主要用于10KV工频电力系统进行无功补偿。

以提高电网功率因素，减少线损，改善电压质量，充分发挥发电，供电设备的效率。

由于该产品采用集合式结构，因而占地面积小，安装维护方便，可靠性高，运行费用省，特别是适用于大型变电站户外集中补偿及城市电网改造。

1.2该产品目前有GMKPBFMH、GMKPBAMH等2个系列。

1.2.1 该产品型号的代表意义如下：GMKPB □□H□-□-□ W *有W为户外式,有*表示欧洲组合式相数(3相或单相)额定容量（千乏）600-30000KVAR.额定电压（千伏）,6-35KV.集合式介质代号（M表示全膜介质）浸渍剂代号（F表示苯基二甲苯基乙烷，A表示苄基甲苯）法兰克设计系列及并联电容器1.2.2 示例：GMKPBAMH11/√3-8000-3W表示：浸渍苄基甲苯，法兰克全膜介质的集合式并联电容器，额定电压为11/√3KV，额定容量为8000KVAR，三相，户外式。

1.3 使用环境条件1.3.1 安装地点海拔高度不超过1000米。

注：用于海拔高于1000米地区的电容器，订货时请特别注明。

1.3.2 使用环境温度a．用苯基二甲苯基乙烷浸渍的产品：—25℃~+50℃;b．用苄基甲苯浸渍的产品: —40℃~+50℃。

1.3.3 抗震强度：水平方向0.25G，垂直方向0.125G。

1.3.4 周围不含有对金属有严重腐蚀气体或蒸汽, 无导电尘埃, 无剧烈的机械振动。

主要性能指标2.1 外形图和布置图集合式并联电容器的成套布置方式灵活多样，占地可比框架式减少30%.2.2 稳态过电压电容器的连续运行电压为1.00UN，且能在如表1所规定的稳定过电压下运行相应的时间。

一原材料由世界上最优秀的制造商提供铝箔——瑞士进口，厚度最薄至4.5mμ，厚度均匀并且电气性能优异；聚丙烯薄膜——芬兰进口，表面粗化处理，性能稳定，耐电强度高，其9mμ膜及以上被广泛采用；法拉多尔600浸渍油——法国进口，无毒性，且可生物降解，不污染环境，非PBC油；套管——英国进口，连接法兰压制在瓷套上，既保证了绝缘强度，又保证了机械强度和密封性；内熔丝——澳大利亚进口，采用专用材料，材质均匀，安秒特性优异，动作可靠；内放电电阻——日本进口，热稳定性及过负荷能力优异；外壳——A304不锈钢板，强度好且耐腐蚀。

二工艺先进氩弧自动焊——电容器外壳对接处，套管与外壳均采用氩弧自动焊，焊缝平整美观，牢靠无渗漏；铝箔自动折边——铝箔边缘及首尾均自动折边，使元件边缘场强更加均匀，较国内同类产品局放性能更为优异；芯子总成——从元件耐压挑选元件，内熔丝装配，压装，芯子焊接到芯子装箱等过程大多数是机械化作业，确保了电容器的性能和高质量装配；真空处理——全过程电脑控制，可靠准确，具有先进的抽真空、加热、降温、检测和控制系统，且处理周期较国内大为缩短；油处理系统——确保了浸渍剂在低损耗下注油；外壳表面抛丸处理——使得油漆附着更加牢靠，不易脱落，同时也对电容器外壳焊缝接线检测；机器人静电喷漆——使得漆面均匀缜密，美观，同时确保全寿命周期内不生锈；三产品性能优异电容器损耗极小——在运行过程损耗极小，不超过万分之二，较国内目前最低水平万分之四还要小；比特性好——铝箔厚度薄，法拉多尔600油电气强度高，与膜的相容性好，使得产品比特性优异，节省地面积；内熔丝技术——ABB首创，且拥有几十年的经验，属世界上最先进的内熔丝技术。

四整体包装运输成套装置在出厂时已将电容器单元安装在框架上，整体包装，内部连线也已连接好，现场不需进行内部接线，使得施工安装工作量减少，并且在日后的运行、维护方面也大为简便。

五先进的内熔丝技术1 我公司使用的电容器单元产品，其固体介质为粗化型聚丙烯薄膜，极板用进口铝箔。

集合式电容器的特点及测量集合式并联电容器主要用来提高功率因数，减少线路损耗，改善电网电压质量，从而增加输变电设备的经济效能。

1、集合式电容器的特点集合式并联电容器集合式结构与传统框架式并联电容器装置相比具有占地面积小，便于安装，维护方便，可靠性高，使用寿命长，运行费用低等特点，对于大型变电站及土地面积昂贵的使用部门，具有特殊的应用价值，具有相当的经济效益和社会效益。

集合式并联电容器的电压等级分为6kV、10kV、35kV、66kV、110kV等。

集合式电容器由多个带小铁壳的单元电容器组成，单元电容器是全密封的，其内部主要是多个并联的装有内熔丝的小电容元件和液体浸渍剂。

单元电容器按设计要求并联和串联联接，固定在支架上，装入大油箱，注入绝缘油，组成集合式电容器。

我们采用的集合式电容器全部为全膜介质，全膜产品较膜纸复合产品损坏率很低，且体积小、重量轻、介损低、节能，元件击穿时击穿点的膜熔化，不析出气体，大大提高了产品的可靠性。

集合式电容器可分三档（分Q／3、2Q／3和Q三档，Q为集合式电容器总容量）或两档（分Q／2和Q两档调容，这使变电站可根据负荷变化合理调整补偿容量，避免负荷轻时电容器投不上的弊病。

调容须在断电情况下进行，调容的方式有抽头调容和转换开关调容两种。

使用转换开关调容的集合式电容器调容转换开关置于集合式电容器的箱体内，由调容转换开关引出一根16芯控制电缆至调容控制器，在断电情况下通过调容控制器上的档位转换按钮实现集合式电容器的调容。

调容控制器上还装有远动接口，所以采用转换开关调容的集合式电容器为电容分组自动投切、实施无功、电压综合控制以及实现远方操作创造了条件。

其缺点是若转换开关出现故障，需打开集合电容器箱体进行维修，这需厂方派技术人员现场指导。

使用抽头调容的集合式电容器在电容器箱体上一般按总容量的1／3和2／3引出抽头，并在箱体上安装两组调容隔离开关，通过操作调容隔离开关，对集合式电容器进行调容。

摘要：随着工业生产的发展，城乡居民家用电器的增加，在用电量增加的同时，电网中的感性负荷比例也在明显上升，改善电压质量，提高电网功率因素，减少线损显的尤为重要。

近年来集合式电容器因其占地面积小，安装维护方便，可靠性高等优势而被广泛选用于无功补偿，特别是应用于大型变电站的户外集中补偿和城市电网改造中关键词：感性负荷集合式电容器电抗器变电站随着工业生产的发展，城乡居民家用电器的增加，在用电量增加的同时，电网中的感性负荷比例也在明显上升，改善电压质量，提高电网功率因素，减少线损显的尤为重要。

近年来集合式电容器因其占地面积小，安装维护方便，可靠性高等优势而被广泛选用于无功补偿，特别是应用于大型变电站的户外集中补偿和城市电网改造中，在我们通州市供电局就有一座220kV变电所、五座110kV变电所、九座35kV变电所安装使用了20台总计55Mvar容量的集合式电容器，运行情况良好。

我们知道，变电站的负荷是动态变化的，功率因素也是动态变化的，任何固定容量的电容器都无法实现最佳的“全天候”补偿”。

容量偏小则在重负荷、低功率因素时补偿不足，容量偏大则在轻负荷时过补偿，使输电线路中的电容电流增加，从而增加了线损。

通常电容器是按照变电站正常运行时实际无功缺额选定容量进行部分补偿并结合人工投切措施，但这种方式难以达到较佳经济效果。

作者认为采用以下两种方式可以弥补一些不足，一是选用有载调档集合式电容器，可以根据负荷情况充分进行补偿，二是装设多组集合式电容器可以根据负荷情况而运行其中一部分。

集合式电容器内部原理接线主要有以下几种，见图1～图4。

图1为单相电容，图2、3、4为三相电容，其中图3为带抽头电容。

集合式电容器每相电容由多个单元电容器串并组成，（如图5所示），每个元件串有一熔丝，当某一元件击穿时，其它完好元件即对其放电，使熔丝在毫秒级的时间内迅速断开，切除故障元件，仅使容量有微小变化，电容器仍能继续运行，提高了运行可靠性。

集合式并联电容器及成套装置说明1 概述_：将可以单独使用的小单元电容器组装在充满绝缘油的大箱壳中组成的电容器，叫集合式并联电容器。

性能符合JB7112—2000《集合式高电压并联电容器》标准。

2 用途：主要用于6kV、10kV、35kV、66kV工频电力系统进行无功补偿。

提高电网功率因数，减少线路损耗，改善供电电压质量。

3 特点：3．1防爆炸、防起火，安全可靠。

3．2基建简单。

3．3维护简单。

3．4占地面积小。

3．5投运率高。

4 技术数据4．1 主要参数4．1．1集合式并联电容器的主要参数、外形尺寸、安装尺寸见附表3、附表4、附表5和图1～14；电容器的成套装置方式比较灵活，故仅提供典型布置图以供参考，见附图15—50。

4．1．2额定频率：50Hz4．1．3损耗角正切值： A：全膜介质结构：tanδ不大于0．0005。

B：膜纸复合介质结构：tanδ不大于0．0008。

4．1．4相数：三相或单相4．1．5电容偏差：电容器的电容与其额定值的偏差不超过0～+5％，三相电容器的任意两相实测电容值中最大值与最小值之比≤1．02。

4．2电容器可在1．1倍额定电压下长期运行。

4．3电容器在过电流不超过其额定电流的1．3倍时可长期运行。

5 结构：5．1按介质不同主要有二种类型产品：全膜浸苄基甲苯、膜纸复合浸二芳基乙烷型集合式并联电容器。

5．2按相数不同有三相集合式并联电容器、单相集合式并联电容器、可调容集合式并联电容器。

5．2．1单相集合式并联电容器有两出线套管，可用于开口三角保护网路，也有三出线套管，用于电压保护网路。

5．2．2三相集合式并联电容器有6个出线套管，每相首尾各一个，内部接线为Ⅲ型，三相单独存在，互不相连。

5．2．3可调容集合式并联电容器，其分档形式有等分(1／2)和不等分(1／3、2／3)两种型式。

该产品的出线瓷套有两种方法：一种为七支出线瓷套，两组X、Y、Z在电容器的内部并接成为中性点。

集合式并联电容器串接在电抗器的后边使用。
