气液联动阀工作原理
气液联动阀是一种广泛应用于工业控制系统中的重要元件，它通过控制气体和液体的流动来实现对系统的调节和控制。其工作原理主要包括结构组成、工作过程和特点等方面。
首先，我们来看一下气液联动阀的结构组成。气液联动阀通常由阀体、阀盖、阀芯、阀座、弹簧、密封圈等部件组成。其中，阀芯是气液联动阀的核心部件，它通过对阀芯的移动来控制介质的流动。而阀座则起到密封作用，保证介质不会泄漏。弹簧则可以提供一定的开启或关闭力，保证阀芯的正常运动。
其次，气液联动阀的工作过程可以分为开启和关闭两个阶段。当控制气源加压时，气压通过控制孔进入气室，使阀芯向上移动，介质得以流通，实现阀门的开启。相反，当控制气源减压或切断气源时，气室内的气压下降，弹簧的作用下，阀芯向下移动，介质停止流通，实现阀门的关闭。整个过程中，气压和液压相互作用，实现了对介质的精准控制。
最后，我们来谈一下气液联动阀的特点。首先，它具有响应速度快的特点，能够迅速实现对介质的控制。其次，它具有较高的控制精度，可以满足对介质流量、压力等参数的精准调节。此外，气液联动阀还具有结构简单、可靠性高、使用寿命长等优点，适用于各种工业场合的控制系统中。
综上所述，气液联动阀通过气压和液压的联动实现对介质的控制，其工作原理简单而有效。在实际应用中，我们需要根据具体的控制要求选择合适的气液联动阀，并严格按照其工作原理进行安装和调试，以确保系统的稳定运行和控制精度。
气液联动执行机构操作规程
1. 气液联动执行机构的操作
1.1 装置操作前的检查
1.1.1 确认气液联动装置阀门的状态；
1.1.2 确认控制回路上放空口处于打开状态；
1.1.3 检查上下有进气引压管上所有阀门是否在全开位置；
1.1.4 从控制回路块中检查动力气压力是否高于最低工作压力，以便确认是否可以手操气动动作装置。
1.2 手操气动控制
开阀 拉住左手柄进行开启装置的切换，直至装置顶部指示器直到全开位置，此时可听到气流声明显减小；
关阀 拉住右手柄进行关闭装置的切换，直至装置顶部指示器直到全关位置，此时可听到气流声明显减小；
1. 操作人员完成操作后，必须确认阀门的开关位置是否满足要求，带远传的装置需要确认其传输信号是否正确，确认无误后方可离开现场。
1.3 手操液动控制
开阀 a) 按下手动泵上左端按钮；
b) 提前手动泵手柄至最高点，向下按动手柄；
c) 重复上步操作，直至阀位指示器指到全开位置；
d) 阀门达到全开位置后，按住手动泵中央的平衡阀按钮，按下手柄，将手柄复位。
关阀 a) 按下手动泵上右端按钮；
b) 提起手动泵手柄至最高点，向下按动手柄；
c) 重复上步操作，直至阀位指示器指到全关位置；
d) 阀门达到全关位置后，按住手动泵中央的平衡阀按钮，按下手柄，将手柄复位。
操作人员完成操作后，必须确认阀门的开关位置是否满足要求，带
远传的装置需要确认其传输信号是否正确，确认无误后方可离开现场。
2. 气液联动执行机构的维护 2.1 更换电池
2.1.1 Lineguard2200中所配置的蓄电池使用寿命一般在2~3年，太阳能板系统中的蓄电池由于经常充放电，使用寿命可能达不到2年，维护人员需时常检测蓄电池的工作情况，到期需进行更换；
ESD培训
一、正常触发ESD
1、ESD一级关断
ESD一级关断的触发条件包括：
工艺区和门卫室的ESD触发按钮；
站控室ESD辅操台的“ESD一级关断”按钮；
调控中心的ESD一级关断。
在人工触发一级关断后相关阀门动作有：
气液联动阀：设计给的状态是越站阀门ESDV121开阀动作，进站阀门ESDV122、站内出站阀门ESDV123、门站方向阀门ESDV124关阀动作，放空阀门BDV101、BDV102开阀动作；
电动阀：收发球筒阀门ROV101、ROV104、调压撬前阀门ROV110A、ROV110B、ROV110C关阀动作；
电磁阀：调压撬上电磁阀SSV101A/B/C关断动作。
如果阀门动作完毕则ESD辅操台上的绿色“成功指示”灯亮。如果有阀门没有执行相应动作，则ESD辅操台上的红色“紧急关断失败”指示灯亮。复位条件有两个：中心ESD复位和站控室ESD辅操台的ESD复位按钮。
2、ESD二级关断
ESD二级关断的触发条件包括：
站控室ESD辅操台的“ESD二级关断”按钮；
调控中心的ESD二级关断。
可燃气体的多选二高高报警，站控机上提示“是否人工执行ESD二级关断”
在人工触发二级关断后相关阀门动作有：
气液联动阀：设计给的状态是越站阀门ESDV121开阀动作，进站阀门ESDV122、站内出站阀门ESDV123、门站方向阀门ESDV124关阀动作；
电动阀：收发球筒阀门ROV101、ROV104、调压撬前阀门ROV110A、ROV110B、ROV110C关阀动作；
电磁阀：调压撬上电磁阀SSV101A/B/C关断动作。
如果阀门动作完毕则ESD辅操台上的绿色“成功指示”灯亮。如果有阀门没有执行相应动作，则ESD辅操台上的红色“紧急关断失败”指示灯亮。复位条件有两个：中心ESD复位和站控室ESD辅操台的ESD复位按钮。 3、ESD三级关断
ESD三级关断的触发条件包括：
站控室ESD辅操台的“ESD三级关断”按钮；

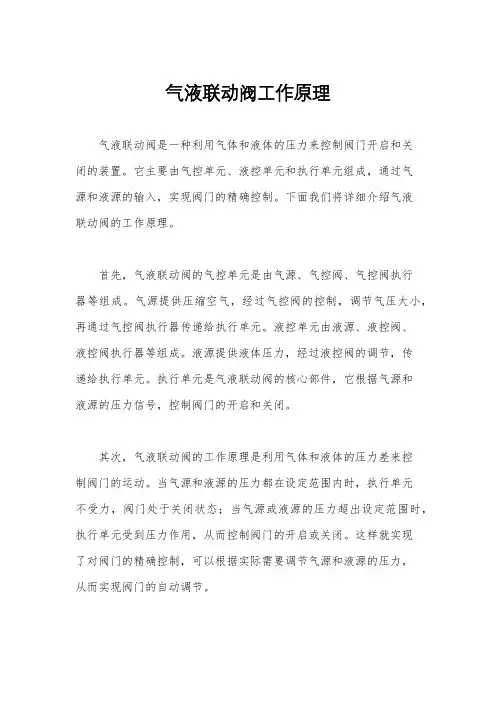

气液联动阀工作原理
气液联动阀是一种利用气体和液体的压力来控制阀门开启和关闭的装置。它主要由气控单元、液控单元和执行单元组成，通过气源和液源的输入，实现阀门的精确控制。下面我们将详细介绍气液联动阀的工作原理。
首先，气液联动阀的气控单元是由气源、气控阀、气控阀执行器等组成。气源提供压缩空气，经过气控阀的控制，调节气压大小，再通过气控阀执行器传递给执行单元。液控单元由液源、液控阀、液控阀执行器等组成。液源提供液体压力，经过液控阀的调节，传递给执行单元。执行单元是气液联动阀的核心部件，它根据气源和液源的压力信号，控制阀门的开启和关闭。
其次，气液联动阀的工作原理是利用气体和液体的压力差来控制阀门的运动。当气源和液源的压力都在设定范围内时，执行单元不受力，阀门处于关闭状态；当气源或液源的压力超出设定范围时，执行单元受到压力作用，从而控制阀门的开启或关闭。这样就实现了对阀门的精确控制，可以根据实际需要调节气源和液源的压力，从而实现阀门的自动调节。
最后，气液联动阀的工作原理简单、可靠，广泛应用于工业自动化控制系统中。它具有响应速度快、控制精度高、适应性强等特点，可以满足不同工况下的控制需求。在工业生产中，气液联动阀可以用于流体控制、压力控制、温度控制等多种场合，发挥着重要作用。
总之，气液联动阀的工作原理是利用气体和液体的压力来控制阀门的开启和关闭，通过气控单元、液控单元和执行单元的协调配合，实现对阀门的精确控制。它在工业自动化控制系统中具有重要地位，为工业生产提供了便利和可靠的控制手段。希望本文能够对读者对气液联动阀的工作原理有所了解。
