ANSYS结构拓扑优化设计

如何采用ansys workbench对结构进行拓扑优化分析
在ansys workbench中拓扑优化分析流程如下所示。

以下图所示结构为例，演示拓扑优化分析的过程，优化条件如下：
最大应力小于1000PSI；质量去除50%；结构材料为结构钢；结构承受750psi的内压，两端的安装孔固定约束。

拓扑优化的边界条件设置如下，设置对应的优化区域，载荷约束条件区域为非优化区域，设置最大应力和去除质量的约束条件。

优化前后的结果对比，优化后材料质量取出来42%
基于SCDM模块，对优化后的片面模型进行几何处理，并将模型一键转为为实体模型，进行优化后模型的验证分析。

验证分析的流程如下所示，通过workbench的一键传递，自动生成验证分析的静力学模块，按照上图所示的几何模型，完成几何处理，最后进行验证分析。

验证前后的结果对比如下所示，初始模型的变形为0.00032in，优化后模型的变形为
0.00061，初始模型的最大应力为8208psi，优化后模型的最大应力为9636psi，满足优化要求。

拓扑优化是指形状优化，有时也称为外型优化。

拓扑优化的目标是寻找承受单载荷或多载荷的物体的最佳材料分配方案。

这种方案在拓扑优化中表现为“最大刚度”设计。

与传统的优化设计不同的是，拓扑优化不需要给出参数和优化变量的定义。

目标函数、状态变量和设计变量（参见“优化设计”一章）都是预定义好的。

用户只需要给出结构的参数（材料特性、模型、载荷等）和要省去的材料百分比。

拓扑优化的目标——目标函数——是在满足结构的约束（V）情况下减少结构的变形能。

减小结构的变形能相当于提高结构的刚度。

这个技术通过使用设计变量（hi）给每个有限元的单元赋予内部伪密度来实现。

这些伪密度用PLNSOL，TOPO命令来绘出。

例如，给定V=60表示在给定载荷并满足最大刚度准则要求的情况下省去60%的材料。

图2-1表示满足约束和载荷要求的拓扑优化结果。

图2-1a表示载荷和边界条件，图2-2b表示以密度云图形式绘制的拓扑结果。

图2-1 体积减少60%的拓扑优化示例如何做拓扑优化拓扑优化包括如下主要步骤：1．定义拓扑优化问题。

2．选择单元类型。

3．指定要优化和不优化的区域。

4．定义和控制载荷工况。

5．定义和控制优化过程。

6．查看结果。

拓扑优化的细节在下面给出。

关于批处理方式和图形菜单方式不同的做法也同样提及。

定义拓扑优化问题定义拓扑优化问题同定义其他线性，弹性结构问题做法一样。

用户需要定义材料特性（杨氏模量和泊松比），选择合适的单元类型生成有限元模型，施加载荷和边界条件做单载荷步或多载荷步分析。

参见“ANSYS Analysis Procedures Guides”第一、二章。

选择单元类型拓扑优化功能可以使用二维平面单元，三维块单元和壳单元。

要使用这个功能，模型中只能有下列单元类型：二维实体单元：SOLID2和SOLID82三维实体单元：SOLID92和SOLID95壳单元：SHELL93二维单元用于平面应力问题。

指定要优化和不优化的区域只有单元类型号为1的单元才能做拓扑优化。

ansys的几种优化方法_命令流拓扑优化理论及在ANSYS软件中的实现拓扑优化理论及在ANSYS软件中的实现拓扑优化理论及在ANSYS软件中的实现一．拓扑优化概论：连续体结构的拓扑优化设计是继结构的尺寸优化设计和形状优化设计之后，在结构优化领域出现的一种富有挑战性的研究方向，它是一种比尺寸优化和形状优化更高层次的优化方法，也是结构优化问题中最为复杂的一类问题。

拓扑优化处于结构的概念设计阶段，其优化结果是一切后续设计的基础。

因而在初始设计阶段需要确定结构的最佳拓扑形式。

拓扑优化的目的是寻求结构的刚度在设计空间最佳的分布形式，或在设计域空间需求结构最佳的传力路线，以优化结构的某些性能或减轻结构的重量。

目前对于拓扑优化的研究主要集中在以下几个方面：结构拓扑描述方式和材料插值模型；拓扑优化中结构拓扑描述方式和材料的插值模型非常重要，是一切后续拓扑优化工作的基础。

常用的拓扑描述方式和材料插值模型有均匀化方法、密度法、变厚度法和拓扑函数描述法等。

拓扑优化求解数值算法，新型优化算法在拓扑优化中的应用；拓扑优化的数值计算方法主要包括有限元法和无网格法，基于成熟的有限元理论的拓扑优化格式简单，便于实现，但在优化过程中常因网格的重分和细化导致计算困难，结构中常出现中间密度材料、棋盘格现象和网格依赖性等问题。

无网格法是今年发展的一种新型数值求解技术，摆脱了有限元繁琐的网格生成过程，从理论上看比有限元法拥有更广阔的应用前景，但目前尚处于发展和完善中。

拓扑优化的特点是：设计变量多，计算规模大，目标函数和约束函数一般为设计变量的非线性、非单调函数。

目前应用于连续体结构拓扑优化计算的优化算法主要包括两类：优化准则法和序列凸规划法。

去除优化过程中数值计算不稳定的方法，优化结果的提取和重构；拓扑优化中经常出现的数值计算问题有：多孔材料、棋盘格现象、网格依赖性和局部极值问题。

优化结果的提取和应用主要考虑的是如何将优化的结果转化为可用的CAD模型问题，实现CAE和CAD之间的数据共享和交流。

ansys workbench拓扑优化实例
拓扑优化（Topology Optimization）是一种结构优化的方法，通过在给定的设计空间内寻找最佳材料分布来实现结构的轻量化和性能优化。

在ANSYS Workbench 中，可以通过拓扑优化模块来进行这种优化分析。

以下是一个简单的ANSYS Workbench 拓扑优化实例的步骤：
1. 创建几何模型：首先，在ANSYS Workbench 中创建一个几何模型，可以是一个零件或者一个装配体。

2. 设定材料属性：为模型中的材料定义材料属性，包括弹性模量、泊松比等。

3. 设定加载和约束条件：定义模型的加载和约束条件，包括受力点、受力大小和方向，以及约束点和约束类型。

4. 添加拓扑优化模块：在Workbench 中选择拓扑优化模块，并将模型导入到拓扑优化模块中。

5. 设定优化目标和约束条件：定义优化的目标，比如最小化结构的重量或者最大化结构的刚度，同时设置一些约束条件，比如最大应力、最大变形等。

6. 设定优化参数：定义拓扑优化的参数，比如拓扑优化的迭代次数、网格分辨率等。

7. 运行优化分析：运行拓扑优化分析，软件会根据设定的优化目标和约束条件，在给定的设计空间内寻找最佳的材料分布。

8. 分析结果：分析优化结果，查看优化后的结构形态和性能指标，根据需要对设计进行进一步的调整和优化。

请注意，以上步骤是一个简化的示例，实际的拓扑优化分析可能涉及到更多的参数设定和分析步骤。

在实际应用中，建议根据具体的工程问题和软件版本进行详细的参数设定和分析。

如何利用ANSYS进行拓扑优化前言就目前而言，利用有限元进行优化主要分成两个阶段：（1）进行拓扑优化，明确零件最佳的外形、刚度、体积，或者合理的固有频率，主要目的是确定优化的方向；（2）进行尺寸优化，主要目的是确定优化后的的零件具体尺寸值，通常是在完成拓扑优化之后，再执行尺寸优化。

在ANSYS中，利用拓扑优化，可以完成以下两个目的：（1）在特定载荷和约束的条件下，确定零件的最佳外形，或者最小的体积（或者质量）；（2）利用拓扑优化，使零件达到需要的固有频率，避免在使用过程中产生共振等不利影响。

本文主要就在ANSYS环境中如何执行拓扑优化进行说明。

1、利用ANSYS进行拓扑优化的过程在ANSYS中，执行优化，通常分为以下6个步骤：定义需要求解的结构问题选择合理的优化单元类型设定优化和非优化的区域定义载荷步或者需要提取的频率对优化过程进行定义和控制计算并查看结果1.1、定义需要求解的结构问题对于结构进行优化分析，定义结构的物理特性必不可少，例如，需要定义结构的杨氏模量、泊松比（其值在0.1～0.4之间）、密度等相关的结构特性方面的信息，以供结构计算能够正常执行下去。

1.2、选择合理的优化单元类型在ANSYS中，不是所有的单元类型都可以执行优化的，必须满足如下的规定：（1）2D平面单元：PLANE82单元和PLANE183单元；（2）3D实体单元：SOLID92单元和SOLID95单元；（3）壳单元：SHELL93单元。

上述单元的特性在帮助文件中有详细的说明，同时对于2D单元，应使用平面应力或者轴对称的单元选项。

1.3、指定优化和非优化的区域在ANSYS中规定，单元类型编号为1的单元，才执行优化计算；否则，就不执行优化计算。

例如，对于结构分析中，对于不能去除的部分区域将单元类型编号设定为≥2，就可以不执行优化计算，请见下面的代码片段：…………Et,1,solid92Et,2,solid92……Type,1Vsel,s,num,,1,2Vmesh,all……Type,2Vsel,s,num,,3Vmesh,all…………说明：上述代码片段定义相同的单元类型（solid92），但编号分别为1和2，并将单元类型编号1利用网格划分分配给了1＃体和2＃体，从而对其进行优化计算；而单元编号为2利用网格划分分配给了3＃体，从而不执行优化计算。

ansys workbench拓扑优化实例摘要：I.引言- 介绍ANSYS Workbench- 介绍拓扑优化II.ANSYS Workbench 拓扑优化实例- 实例一：某汽车零件拓扑优化- 背景介绍- 优化目标- 优化过程- 优化结果- 实例二：某飞机结构拓扑优化- 背景介绍- 优化目标- 优化过程- 优化结果III.拓扑优化在工程中的应用- 提高材料利用率- 减轻结构重量- 提高结构性能IV.总结- 总结ANSYS Workbench 拓扑优化实例- 展望拓扑优化在未来的发展正文：I.引言ANSYS Workbench 是一款集成的多物理场仿真工具，可以帮助工程师进行结构、热、流体、电磁等多种物理场的仿真分析。

在结构设计中，拓扑优化是一种重要的设计方法，可以有效地提高材料利用率、减轻结构重量、提高结构性能。

本文将通过两个实例，介绍如何在ANSYS Workbench 中进行拓扑优化分析。

II.ANSYS Workbench 拓扑优化实例实例一：某汽车零件拓扑优化背景介绍：在汽车制造领域，工程师们经常需要设计轻量化的零件，以提高汽车性能、降低油耗。

针对某汽车零件，我们需要在保持其功能不变的前提下，进行拓扑优化，以减轻其重量。

优化目标：在满足零件强度、刚度、耐疲劳等性能要求的前提下，降低零件重量。

优化过程：1.使用ANSYS DesignModeler 绘制零件的三维模型，并导出为IGS 格式文件。

2.在ANSYS Workbench 中，创建一个新的结构分析项目，并将模型导入到Workbench 中。

3.定义零件的材料属性、边界条件、载荷等。

4.运行拓扑优化分析，设置优化目标（如最小化零件质量）和约束条件（如保持零件的几何形状不变）。

5.查看优化结果，并使用DesignModeler 对优化后的零件进行可视化展示。

优化结果：经过拓扑优化，零件的质量减轻了约20%，同时保持了原有的强度、刚度和耐疲劳性能。

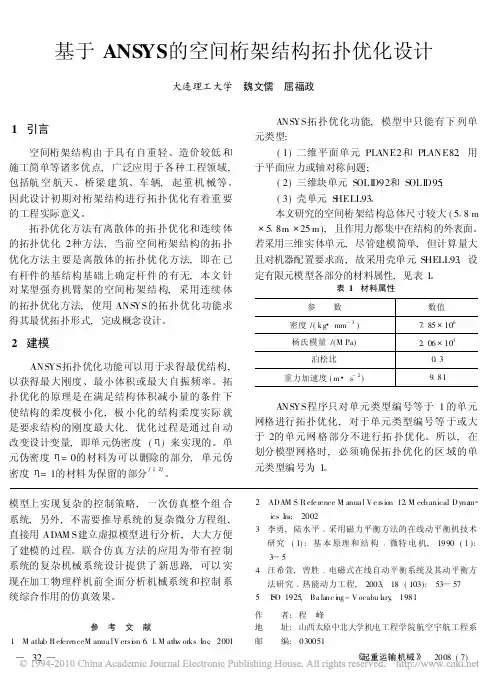

试论基于ANSYS的空间桁架结构拓扑优化设计摘要：随着大跨度的建筑结构设计形式应用越来越广泛，空间结构的设计方式在不断的实践中得到了很大的发展。

由于空间桁架结构在应用中具有多种优良特点，如质轻、刚性大、成本较低，更重要的是施工较为简便，因而在现代社会发展中的多项工程中都有着极为广泛的应用，包括航空航天、公路桥梁、水利工程、工业机械等多个领域。

而在实际的工程应用中，如果能够对空间桁架结构进行进一步的优化设计，就能够更好的实现大跨度空间结构的效果，并且也可以节省施工材料和成本，实现经济节能的建筑设计方案。

本文中，笔者就以基于ansys的拓扑优化的方式来对空间桁架结构设计的优化进行探讨。

关键词：ansys软件；空间桁架结构；拓扑优化；设计方案就目前的建筑技术而言，空间桁架结构的优化设计一般都是采用拓扑优化或者采用尺寸优化。

本文中主要论述了采用拓扑优化的设计方法，。

所谓拓扑优化，也可以称之为轮廓优化，再往广义范围里讲，也可以称之为形状优化。

拓扑优化大概可以分为离散体与连续体两种形式，但在实际的使用中，一般都是采用离散体的拓扑优化方法。

这种优化方法表现在现代建筑的空间桁架结构中，主要是通过相关测量和调查，以掌握每个杆件之间的距离大小，然后再使用通过拓扑优化的方法来确认是否有杆件的存在。

而对于连续体的方法来讲，现有的技术水平已经能够通过一定的软件技术来分析边界等基础信息，以得出最优的设计方案，这种技术的发展对于空间桁架结构的初期设计有着重大的意义。

以下本文就以连续体的拓扑优化方式，通过采用ansys软件来对空间桁架结构的设计进行优化处理。

1、分析空间桁架结构拓扑优化设计的意义空间桁架结构作为大跨度建筑结构设计中较常采用的结构形式，其具有材质轻、施工简便以及通透性好等特点，在体育馆、海洋馆等有着大跨度要求的建筑结构中有着广泛的应用，因此提高其结构设计水平、优化结构设计方法对于保证空间桁架结构的施工质量，提高桁架结构的稳定性与安全性来讲都有着很重要的意义。

基于ANSYS Workbench的车架结构有限元分析及拓扑优化技术研究共3篇基于ANSYS Workbench的车架结构有限元分析及拓扑优化技术研究1基于ANSYS Workbench的车架结构有限元分析及拓扑优化技术研究随着汽车行业的快速发展，越来越多的汽车制造商在车辆设计中使用有限元分析技术来优化其设计。

车架结构作为汽车的基础组件，其性能直接影响整个车辆的安全性和稳定性。

因此，基于ANSYS Workbench的车架结构有限元分析及拓扑优化技术研究成为了汽车行业的热点问题。

首先，对车架结构进行有限元分析。

有限元分析是一种基于数值计算的工程分析方法，通过对车架结构进行建模、分析，可以预测车架在受力情况下的变形和应力分布，为车架结构的设计优化提供依据。

在分析过程中，需要考虑到汽车运行时架构所受的各种载荷，如重载、碰撞、悬挂等，并基于此建立合理的有限元模型，以获取准确的分析结果。

其次，在有限元分析的基础上，进行车架结构的拓扑优化。

拓扑优化是一种通过对物体表面进行材料、几何形状和边界条件的优化来减小物体质量而不牺牲其刚度或强度的过程。

在车架结构的拓扑优化中，需要变化车架结构的拓扑形状和尺寸，以达到最优的结构几何形状，并在不降低其强度和刚度的情况下降低其重量。

这些优化参数将被输入到有限元模型中，以验证优化方案的准确性和可行性。

最后，结合有限元分析和拓扑优化技术，开展实验研究。

实验研究是验证车架结构有限元分析和拓扑优化方案可行性的关键步骤。

通过对车架结构进行真实场景的测试和检验，可以检验分析结果和优化方案的准确性与可靠性，并对分析程序和拓扑优化技术进行改进和优化。

综上所述，基于ANSYS Workbench的车架结构有限元分析和拓扑优化技术研究是目前汽车设计领域的热点问题。

这种技术的模拟和验证可以为车辆制造商提供更加精确、高效和经济的汽车设计方案，同时也可以促进汽车行业的发展和进步综合以上研究，基于ANSYS Workbench的车架结构有限元分析和拓扑优化技术是一种可行的方法。
