5分钟学会面版调试横河涡街

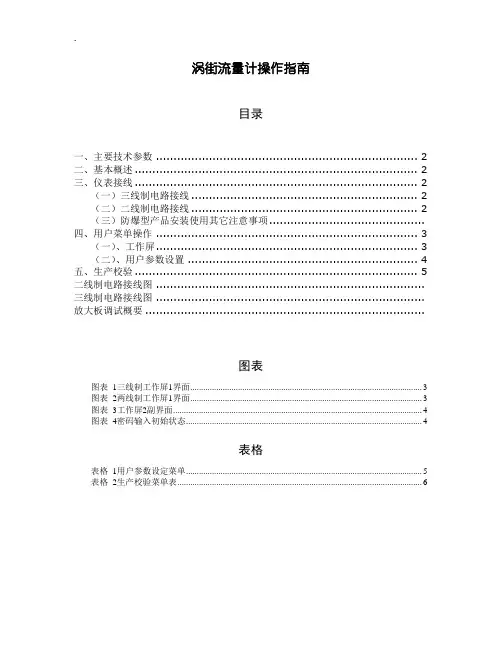

涡街流量计操作指南目录一、主要技术参数 (2)二、基本概述 (2)三、仪表接线 (2)（一）三线制电路接线 (2)（二）二线制电路接线 (2)（三）防爆型产品安装使用其它注意事项............................................四、用户菜单操作 (3)（一）、工作屏 (3)（二）、用户参数设置 (4)五、生产校验 (5)二线制电路接线图 ............................................................................ 三线制电路接线图 ............................................................................ 放大板调试概要 ...............................................................................图表图表1三线制工作屏1界面 (3)图表2两线制工作屏1界面 (3)图表3工作屏2副界面 (4)图表4密码输入初始状态 (4)表格表格1用户参数设定菜单 (5)表格2生产校验菜单表 (6)一、主要技术参数1．适用口径：DN15-DN300，其它口径协议供货。

适用介质：气体、蒸汽、液体。

2．环境条件：环境温度：(-30~+70)℃/(-20~+60℃液晶显示)。

相对湿度：5%~90% 大气压力：(86~106)kPa。

介质温度：(-50~+250) ℃，(-50~+350) ℃。

3．供电电源：ａ）三线制：（1）采用外电源时：12~24VDC/30mA(-20%~+15%)，无输出可低至9V。

（2）电池供电时（可选项）：锂电池3.6V(2-13Ah)/0.3mA。

b）二线制：12~24VDC/4-20mA(-20%~+15%)。

4．输出信号ａ）三线制：（1）脉冲输出：高电平≥8V（供电电压-1V）。

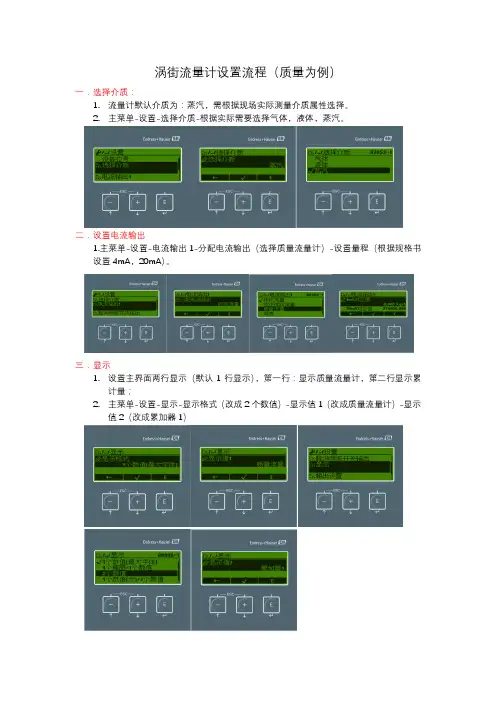

涡街流量计设置流程（质量为例）
一．选择介质：
1.流量计默认介质为：蒸汽，需根据现场实际测量介质属性选择。

2.主菜单-设置-选择介质-根据实际需要选择气体，液体，蒸汽。

二．设置电流输出
1.主菜单-设置-电流输出1-分配电流输出（选择质量流量计）-设置量程（根据规格书
设置4mA，20mA）。

三．显示
1.设置主界面两行显示（默认1行显示），第一行：显示质量流量计，第二行显示累
计量；
2.主菜单-设置-显示-显示格式（改成2个数值）-显示值1（改成质量流量计）-显示
值2（改成累加器1）
四．小信号切除
主菜单-设置-小信号切除-分配过程变量（质量流量计）
五．设置密度
1.根据涡街流量计选型不同，只选体积流量模式的仪表需要在仪表内部输出质量或标
立，需要在仪表内部手动输入密度进行补偿，该密度需要根据实际生产的温度和压力计算，输入到仪表内，如果测量介质密度变化很大，需要考虑上位机温压补偿。

2.针对质量输出（只输入一个密度）：主菜单-设置-高级设置-外部补偿-固定密度（指
的是工况的操作密度）；
3.针对标立（校正体积流量）输出（需要输入两个密度）：主菜单-设置-高级设置-介
质属性-参考密度（指的是标况的参考密度）；主菜单-设置-高级设置-外部补偿-固定密度（指的是工况的操作密度）；
工况密度：
参考密度：
六．累积量
累积量的设置在累加器内设置：
最终主界面：。

横河定位器
调试步骤：
1、检查气路、电路是否满足定位器工作要求；
2、给定12mA信号，将反馈杆调整至水平位置，并紧固；
3、给定8mA信号，通过零位调节螺母将零位调节至对应值；
4、给定16mA信号，通过量程调节螺母将量程调节至对应值；
5、给定4mA信号，检查阀门全关位置，必要时进行微调；
6、给定20mA信号，检查阀门全开位置；必要时进行微调；
7、给定4mA（或20mA）、8mA（或16mA）、12mA、4mA（或20mA）、16mA（或8mA）、20mA（或4mA）进行刻度验证，必要时进行微调。

说明：1、通过量程调节螺母可以改变定位器的作用方式。

2、取用8mA和12mA信号，分别调整零位和量程，是因为8mA和12mA均有上下刻度值，可以明显反应零位和量程的位置，而4mA向下下没有刻度（和20mA向上也没有刻度值），不宜采用4mA和20mA来调节零位和量程。

3、定位器调校时,必须保证阀门能够完全关闭,有时候虽然给定4mA(或20mA)信号,阀门仍然有开度。

4、气动阀门定位器和电-气阀门均属机械式阀门定位器，因此调校方法类似，不再详细介绍。

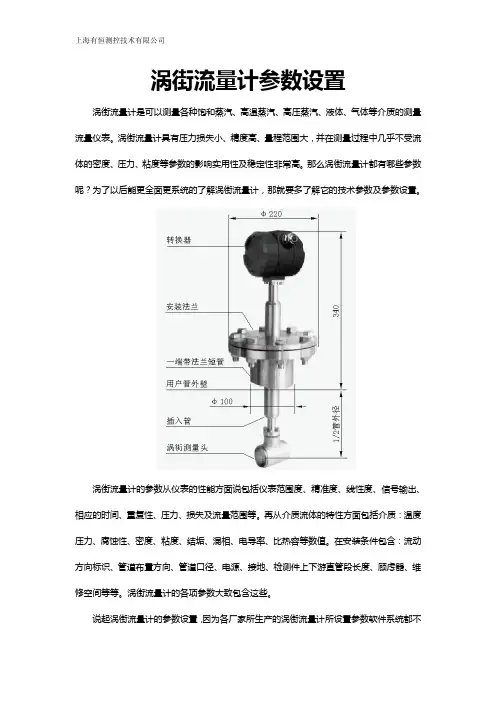

涡街流量计参数设置涡街流量计是可以测量各种饱和蒸汽、高温蒸汽、高压蒸汽、液体、气体等介质的测量流量仪表。

涡街流量计具有压力损失小、精度高、量程范围大，并在测量过程中几乎不受流体的密度、压力、粘度等参数的影响实用性及稳定性非常高。

那么涡街流量计都有哪些参数呢？为了以后能更全面更系统的了解涡街流量计，那就要多了解它的技术参数及参数设置。

涡街流量计的参数从仪表的性能方面说包括仪表范围度、精准度、线性度、信号输出、相应的时间、重复性、压力、损失及流量范围等。

再从介质流体的特性方面包括介质：温度压力、腐蚀性、密度、粘度、结垢、混相、电导率、比热容等数值。

在安装条件包含：流动方向标识、管道布置方向、管道口径、电源、接地、检测件上下游直管段长度、顾虑器、维修空间等等。

涡街流量计的各项参数大致包含这些。

说起涡街流量计的参数设置，因为各厂家所生产的涡街流量计所设置参数软件系统都不是统一的，因此在设置参数的操作方法也有所不同。

在涡街流量计选型时需要用户提供仪表所使用参数数据，出厂时会将仪表的参数进行计算调整设置好，设定校准后投入生产给用户，并设置好密码，建议用户一般不需要重新设置参数，如需要重新设定需专业人员操作。

上海有恒涡街流量计（UHLUGB）参数设置如下：同时按住A B键，再松开关于特殊单位：上述３项中，有一项为空白（无单位显示），用于特殊的单位，如：流速m/s,升/分钟，磅/小时等，基本公式为Q工＝（3.6/k）*f,请将换算系数折算到仪表系数K 中。

上海有恒涡街流量计（UHLUGB）标定参数设置如下菜单名称T100参数意义：PT100 100欧姆校准PT1000对应变阻箱设置1000欧姆。

采用高低精度AD 转换芯片AD7705，不校准情况也可以保证3-4℃对的误差，校准后误差小于等于0.5℃。

菜单名称T160变阻箱打到160欧姆校准PT1000对应变阻箱设置对应1600欧姆。

菜单名称210变阻箱打到210欧姆校准PT1000对应变阻箱设置对应2100欧姆。
