电火花线切割试题有答案
- 格式:doc
- 大小:48.50 KB
- 文档页数:7
问答题1、简述电火花线切割的加工原理。
2、数控电火花线切割机床的快走丝与慢走丝方式有什么不同?3、电火花线切割工艺参数有哪些?参数的选取总体原则是什么?4、目前的常用的电极丝有哪些?各自有什么特点?如何选取电极丝的直径?编程题如图一落料零件,用3B格式分别编写该零件的凸模线切割加工程序。
要求:3B 格式不考虑补偿问题答案问答题1.电火花线切割加工也是通过电极和工件之间脉冲放电时的电腐蚀作用,对工件进行加工的一种工艺方法。
在加工中,线电极以一定的速度不断地运动(即走丝运动),工件安装在工作台上,由数控伺服电机驱动,在X、Y坐标方向实现切割进给,使线电极沿着加工轨迹对工件进行切割加工。
电蚀产物则由循环流动的工作液带走。
2.快走丝线切割机床的电极丝运行速度快(300~700m/min),且双向往返循环地运行,加工效率高。
慢走丝线切割机床的运丝速度慢(3~15m/min),电极丝只作单向运行,不重复使用,加工精度高。
3.工艺参数主要包括脉冲宽度、脉冲间隙、峰值电流等电参数和进给速度、走丝速度等机械参数。
在加工中应综合考虑各参数对加工的影响,合理地选择加工参数,在保证加工精度的前提下,提高生产率,降低加工成本。
4.目前快走丝机床常用的电极丝主要有钼丝和钨丝,广泛使用钼丝,线径为0.06~0.25mm。
钨丝耐腐蚀性好,抗拉强度高,但价格昂贵,只用于各种窄缝的细微加工。
慢走丝机床的线电极一般使用黄铜丝,线径为0.1~0.3mm。
电极丝的直径可根据工件加工切缝的宽窄、工件厚度和拐角尺寸来选择。
一般情况下,加工带尖角、窄缝的小型工件选用直径小的电极丝;加工厚大工件则选用直径较大的电极丝,可提高切割速度。
编程题3B指令程序:B0 B10000 B10000 Gy L2B40000 B0 B40000 Gx L1B10000 B90000 B90000 Gy L1B30000 B40000 B60000 Gx NR1B10000 B90000 B90000 Gy L4 B0 B10000 B10000 Gy L4。
六、电火花线切割一、判断题:(×)1、脉冲电源能产生5~100KHz的电脉冲,输出给工件和电极丝,当工件与电极丝全接触时,工件与电极丝产生火花放电。
×(×)2、脉冲放电即脉冲性的放电,这种放电在时间上是连续的,在空间上的放电点是分散的,它是电火花加工所采用的放电形式。
×(×)3、为保证稳压电源能正常工作,若负载小于稳压电源的额定输出功率,可以让交流稳压电源超过规定的连续运转时间。
×(√)4、进给速度是指电极丝中心沿着切割方向相对工件的移动速度(mm/min)。
√(×)5、工作液的配制一般在5~20%的范围内。
对加工表面粗糙度和精度要求较高的工件,配比可淡些(约为5~8%),而要求切割速度高或较大厚度的工件时,配比可适当浓些,约10~20%。
×(√)6、在电火花加工中,把电源正极接工具电极的接法,称为正极接法。
(×)7、脉冲电源能产生5~100KHz的电脉冲,输出给工件和电极丝,当工件与电极丝全接触时,工件与电极丝产生火花放电。
×(×)8、工艺孔(即穿丝孔)在线切割加工过程中是不可缺少的。
它有三个作用:(1)用于加工凹模;(2)减少凸模加工中的变形量和防止因材料变形而发生夹丝现象;(3)保证被加工部分跟其它有关部位的位置精度。
所以工艺孔的加工要求不需过高。
( √)9、用作整流电路的二极管的工作条件(正向电流,反向电压),一定要低于其额定值,并有足够的余量,应该加装散热器(片)的,必须加装。
√(×)10、用加工好的凸模作电火花工具电极,选粗电规准可得到精度符合要求的模具。
(×)11、电路短路引起火灾时,应立即关掉电源;若火势燃烧较大时,可用水、四氯化碳、二氧化碳等合适的灭火器灭火。
×(√)12、电火花线切割加工的电规准分为粗、中、精三种。
√二、选择题:1、线切割机床加工模具时,可以加工_____。
电火花线切割题(考试用)2电火花线切割(技师)理论技能试题姓名性别单位准考证号得分一、选择:每小题2分,5道小题,共10分。
1(脉冲间隔的单位是什么,符号是什么,( B )。
A.毫秒msB.微秒μsC.秒 sD.微秒 s2.关于数控电火花线切割程序编制中对计数方向G,下列描述正确的是( C )。
A.加工直线或斜线时,以终点坐标值小的拖板方向作为计数方向;加工圆弧时,以终点坐标值小的方向作为计数方向。
B. 加工直线或斜线时,以终点坐标值小的拖板方向作为计数方向;加工圆弧时,以终点坐标值大的方向作为计数方向。
C. 加工直线或斜线时,以终点坐标值大的拖板方向作为计数方向;加工圆弧时,以终点坐标值小的方向作为计数方向。
D. 加工直线或斜线时,以终点坐标值大的拖板方向作为计数方向;加工圆弧时,以终点坐标值大的方向作为计数方向。
3. 在加工中工件接电源 ,电极接 ,称为负极性加工。
( B )A.正极正极B.正极负极C.负极正极D.负极负极4.与普通的机械加工相比,关于数控电火花线切割的加工工艺特点,下列说法不正确的是:( D )A.加工过程中,工具和工件之间不存在明显的机械切削力,且在大多数情况下,工具不与工件接触。
B.加工用的工具硬度可以低于工件材料的硬度。
C.工件材料可以是任何硬度的金属材料。
D.加工速度、精度、表面质量一定都比其他切削加工方法更快、更高5(线切割机床编制程序的格式中使用最多最广泛的是( A )格式。
A.3BB.5BC.EIAD.ISO二、填空:每空1分,11道小题,共30分。
1(电火花线切割机床包括坐标工作台 ,运丝机构, 床身, 工作液系统,控制系统,脉冲电源六大部分。
2(线切割在加工工件,在选择参数时,脉宽不应小于0.1微秒。
3(启动机床时,先顺时针旋转:急停:按钮使之弹起,再按下绿钮启动机床。
在紧急状态下,可按急停按钮,切断电源,关闭电柜。
4(脉冲电源是电火花线切割加工时的能量来源,又称高频电源,简称电源。
线切割复习题一、判断题(正确的填“√”,错误的填“×”,每题1分)1.利用电火花线切割机床不仅可以加工导电材料,还可以加工不导电材料。
(×)2. 如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm,则加工圆孔时的电极丝补偿量为0.19mm。
(×)3.电火花线切割加工通常采用正极性加工。
(√)4.电火花线切割加工属于特种加工。
(√)5.苏联的拉扎连柯夫妇发明了世界上第一台实用的电火花加工装置。
(√)6.目前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
(×)7、必须在满足表面粗糙度的前提下,再追求高的切割速度。
(√)8、在型号为DK7732 的数控电火花线切割机床中,其字母K 属于机床特性代号,是数控的意思。
(√)9.快走丝线切割加工速度快,慢走丝线切割加工速度慢。
(×)10.线切割加工编程时,计数长度的单位应为μm。
(√)11、电火花线切割加工是通过钼丝接脉冲电源的正极,工件接脉冲电源的负极。
(×)12、为了保证准确地割出符合精度要求的工件,钼丝必须垂直于工件的安装基面。
(√)13.电极丝的张力,对运行时电极丝的振幅和加工稳定性有很大影响,故而在上电极丝时应采取张紧电极丝的措施。
(√)14.电火花线切割加工简称WEDM。
(√)15.线切割机床在加工过程中产生的气体对操作者的健康没有影响。
(×)16.在电火花线切割加工过程中,可以不使用工作液。
(×)17.在电火花线切割加工过程中,放电通道中心温度最高可达5000 ℃左右。
(×)18.由于线切割机床在加工过程中的放电电压不高,所以加工中可以用手接触工件或机床工作台。
(×)二、选择题(每题1分)1.对于快走丝线切割机床,在切割加工过程中电极丝运行速度一般为(B )。
A 、3~5m/sB 、8~10m/sC 、11~15m/sD 、4~8m/s 2.在线切割加工中,工件一般接电源的(A )。
线切割实操考试题和答案一、填空题1.线切割加工编程时,计数长度的单位应为( μm)。
2.在型号为DK7632 的数控电火花线切割机床中,D 表示( 电加工机床)。
3.如果线切割单边放电间隙为0.02 mm,钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为(0.11 mm ) 4.电极丝的进给速度大于材料的蚀除速度时,道致电极丝与工件接触,不能正常放电,称为( 短路) 6.在电火花线切割加工中,为了保证理论轨迹的正确,偏移量等于(电极丝半径)与(放电间隙)之和。
8.在电火花线切割加工中,在保持一定的表面粗糙度前提下,单位时间内电极丝中心线在工件上切割的(面积)总和称为切割速度,其单位为(mm2 /min )。
10.在火花放电作用下,电极材料被蚀除的现象称为(电蚀) 。
12.快走丝线切割最常用的加工波形是(矩形波)。
14.电火花型腔加工常用的电极材料主要有纯铜和(石墨)。
15、电火花成形加工是将电极形状(复制)到工件上的一种工艺方法。
16. G指令大体上可分为两种类型:()指令和非模态指令。
17、( 放电间隙) 是放电时工具电极和工件之间的距离。
20、线切割加工的主要工艺指标是(切割速度)、(加工精度) 、(表面粗糙度) 和电极丝损耗。
21.数控电火花线切割机床加工时的偏移量f与(电极丝直径)和(放电间隙)有关,计算式为( f=电极丝半径+单边放电间隙)24.数控线切割丝架上有三个进电块,上下各一个,用于( 高频)电源双线输入。
另一个用于断丝报警和自动对中心等功能检取信号用。
25.加工精度是指所加工工件的尺寸精度、( 形状精度)和位置精度的总称。
26.当处于正常加工状态时,电流表指示为加工电流的(平均值)。
28.装夹工件的(作用力)要均匀,不得使工件变形或翘起。
29.在线切割加工中,选择加工路线的原则是:以防止或减少工件(变形)为原则。
二、单项选择(选择正确的答案,将相应的字母填入题内的括号中。
线切割试题数控线切割习题库一、判断题(正确的填“√”,错误的填“×”)1.利用电火花线切割机床不但能够加工导电资料,还可以够加工不导电资料。
×2.若是线切割单边放电缝隙为 0.01mm, 钼丝直径为 0.18mm ,则加工圆孔时的电极丝补偿量为0.19mm 。
×3.电火花线切割加工平时采用正极性加工。
√4.脉冲宽度及脉冲能量越大,则放电缝隙越小。
×5.在慢走丝线切割加工中,由于电极丝不存在耗费,因此加工精度高。
×6.在设备维修中,利用电火花线切割加工齿轮,其主要目的是为了节约资料,提高资料的利用率。
×7.电火花线切割加工属于特种加工。
×8.苏联的拉扎连柯夫妇发了然世界上第一台合用的电火花加工装置。
√9.当前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
√10.由于电火花线切割加工速度比电火花成形加工要快好多,因此电火花线切割加工部件的周期就比较短。
×11.在电火花线切割加工中,用水基液作为工作液时,在开路状态下,加工缝隙的工作液中不存在电流。
×12.在快走丝线切割加工中,由于电极丝走丝速度比较快,因此电极丝和工件间不会发生电弧放电。
×13.电火花线切割不能够加工半导体资料。
×14 .在型号为 DK7732 的数控电火花线切割机床中,其字母K 属于机床特点代号,是数控的意思。
√15 .在加工落料模具时,为了保证冲下部件的尺寸,应将配合缝隙加在凹模上。
√16 .上一程序段中有了G02 指令,下一程序段若是仍是G02 指令,则G02 可略。
√17 .机床在执行 G00 指令时,电极丝所走的轨迹在宏观上必然是一条直线段。
√18 、机床数控精度的牢固性决定着加工部件质量的牢固性和误差的一致性。
×19.轴的定位误差能够反响机床的加工精度能力,是数控机床最要点的技术指标。
20.工作台各坐标轴直线运动的失动量是坐标轴在进给传动链上的驱动元件反向死区和各机械传动副的反向缝隙、弹性变形等误差的综合反响。
线切割考试试题姓名成绩一、判断题(正确的填“√”,错误的填“×”,每题2分)1.利用电火花线切割机床不仅可以加工导电材料,还可以加工不导电材料。
()2. 如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm,则加工圆孔时的电极丝补偿量为0.19mm。
()3.电火花线切割加工通常采用正极性加工。
()4.脉冲宽度及脉冲能量越大,则放电间隙越小。
()5.在慢走丝线切割加工中,由于电极丝不存在损耗,所以加工精度高。
()6.在设备维修中,利用电火花线切割加工齿轮,其主要目的是为了节省材料,提高材料的利用率。
()7.电火花线切割加工属于特种加工。
()8.苏联的拉扎连柯夫妇发明了世界上第一台实用的电火花加工装置。
()9.目前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
()10.由于电火花线切割加工速度比电火花成形加工要快许多,所以电火花线切割加工零件的周期就比较短。
()二、填空题(每空3分)1.线切割加工编程时,计数长度的单位应为。
2.在型号为DK7632 的数控电火花线切割机床中,D 表示。
3.又称为电离通道或等离子通道,在电火花加工中当介质击穿后电极间形成的导电的等离子体通道。
4.如果线切割单边放电间隙为0.02 mm,钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为 mm5.在电火花加工中,加到间隙两端的电压脉冲的持续时间称为。
对于矩形波脉冲,它的值等于击穿延时时间加上时间。
6.在电火花加工中,连接两个脉冲电压之间的时间称为。
三、选择题(每题3分)1 .零件渗碳后,一般需要经()处理,才能达到表面硬而耐磨的要求。
A 、淬火+低温回火B 、正火C 、调质D 、时效2 .第一台实用的电火花加工装置的发明时间是()A 、1952 年B、1943 年C 、1940 年D 、1963 年3.电火花线切割加工属于()。
A 、放电加工B 、特种加工C 、电弧加工D 、切削加工4.在快走丝线切割加工中,当其他工艺条件不变时,增大开路电压,可以()A 、提高切割速度B 、表面粗糙度变差C 、增大加工间隙D 、降低电极丝的损耗5 .在线切割加工中,加工穿丝孔的目的有()A 、保证零件的完整性B 、减小零件在切割中的变形C 、容易找到加工起点D 、提高加工速度三、简答题1.简述对电火花线切割脉冲电源的基本要求。

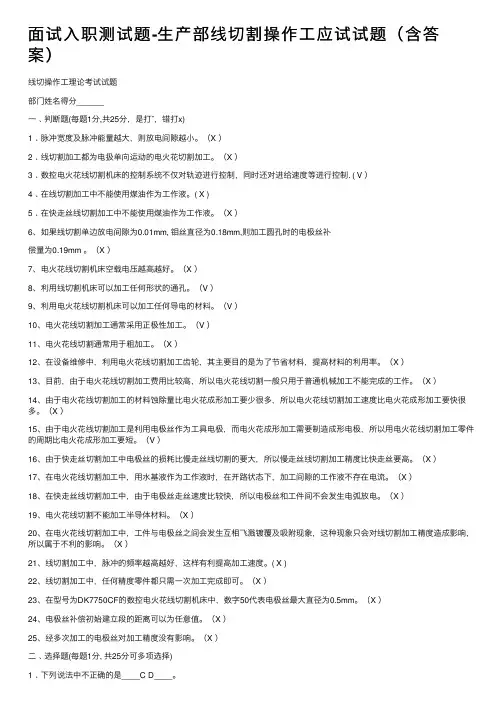

⾯试⼊职测试题-⽣产部线切割操作⼯应试试题(含答案)线切操作⼯理论考试试题部门姓名得分______⼀﹑判断题(每题1分,共25分,是打ˇ,错打x)1﹑脉冲宽度及脉冲能量越⼤,则放电间隙越⼩。
(X )2﹑线切割加⼯都为电扱单向运动的电⽕花切割加⼯。
(X )3﹑数控电⽕花线切割机床的控制系统不仅对轨迹进⾏控制,同时还对进给速度等进⾏控制. ( V )4﹑在线切割加⼯中不能使⽤煤油作为⼯作液。
( X )5﹑在快⾛丝线切割加⼯中不能使⽤煤油作为⼯作液。
(X )6、如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm,则加⼯圆孔时的电极丝补偿量为0.19mm 。
(X )7、电⽕花线切割机床空载电压越⾼越好。
(X )8、利⽤线切割机床可以加⼯任何形状的通孔。
(V )9、利⽤电⽕花线切割机床可以加⼯任何导电的材料。
(V )10、电⽕花线切割加⼯通常采⽤正极性加⼯。
(V )11、电⽕花线切割通常⽤于粗加⼯。
(X )12、在设备维修中,利⽤电⽕花线切割加⼯齿轮,其主要⽬的是为了节省材料,提⾼材料的利⽤率。
(X )13、⽬前,由于电⽕花线切割加⼯费⽤⽐较⾼,所以电⽕花线切割⼀般只⽤于普通机械加⼯不能完成的⼯作。
(X )14、由于电⽕花线切割加⼯的材料蚀除量⽐电⽕花成形加⼯要少很多,所以电⽕花线切割加⼯速度⽐电⽕花成形加⼯要快很多。
(X )15、由于电⽕花线切割加⼯是利⽤电极丝作为⼯具电极,⽽电⽕花成形加⼯需要制造成形电极,所以⽤电⽕花线切割加⼯零件的周期⽐电⽕花成形加⼯要短。
(V )16、由于快⾛丝切割加⼯中电极丝的损耗⽐慢⾛丝线切割的要⼤,所以慢⾛丝线切割加⼯精度⽐快⾛丝要⾼。
(X )17、在电⽕花线切割加⼯中,⽤⽔基液作为⼯作液时,在开路状态下,加⼯间隙的⼯作液不存在电流。
(X )18、在快⾛丝线切割加⼯中,由于电极丝⾛丝速度⽐较快,所以电极丝和⼯件间不会发⽣电弧放电。
(X )19、电⽕花线切割不能加⼯半导体材料。
电火花线切割试题 一、填空题 1、 是直接利用电能、光能、声能、热能、化学能、电化学能及特殊机械能等多种形式的能量实现 的工艺方法来完成对零件的加工成型。 2、电火花线切割加工的基本原理是用移动的 作电极,对工件进行 ,切割成形。 3、数控电火花线切割机床能加工各种高硬度﹑高强度﹑高韧度和高熔点的 。 4、第一台实用的电火花加工装置的是1960年, 的拉扎林科夫妇发明的。 5、电火花线切割加工中被切割的工件作为 ,电极丝作为 。 6、根据走丝速度,电火花线切割机通常分为两大类:一类是 另一类是 。 7、高速走丝线切割机主要由 、 、 三大部分组成。 8、高速走丝电火花线切割机的导电器有两种:一种是 的,电极丝与导电器的圆柱面接触导电,可以轴向移动和圆周转动以满足多次使用的要求;另一种是 的薄片,电极丝与导电器的大面积接触导电,方形薄片的移动和圆形薄片的转动可满足多次使用的要求。 9、线切割加工中常用的电极丝有 、 、 和 。 10、线切割加工时,工件的装夹方式一般采用 。 11、电火花线切割加工常用的夹具主要有 和 。 12、导电器的材料都采用硬质合金,即 。 13、脉冲电源波形及三个重要参数 、 、 。 14、电加工的工作液循环系统由循环导管、工作液箱和 等组成。 15、张力调节器的作用就是 也称恒张力机构。 16、数控电火花线切割机床的编程,主要采用 ISO编程 、 、 自动编程三种格式编写。 17、数控线切割机床U、V移动工作台,是具有 加工功能的电火花线切割机床的一个组成部分。 18、电火花线切割3B编程格式中,B表示 。 19、线切割3B格式编程中计数长度是在计数方向的基础上确定的, 是被加工的直线或圆弧在计数方向的坐标轴上投影的 ,单位为μm。
20、线切割3B格式编程中加工直线时有四种加工指令: 。 21、线切割3B格式编程中加工顺圆弧时由四种加工指令: 。 22、线切割3B格式编程中加工逆圆弧时也有四种加工指令: NR1,NR2, ,NR4 。 23、线切割的加工工艺主要是 和机械参数的合理选择。 24、电火花线切割加工工艺指标 、 和表面粗糙度。 25、穿丝孔是电极丝相对工件运动的起点,同时也是程序执行的起点,一般选在工件上的基准点处,穿丝孔常用直径一般为 mm。 26、电极丝定位调整的常用方法有自动找端面 、 和目测法。 27、电极丝垂直度找正的常见方法有 和用校正器进行校正两种。 28、电火花线切割中自动找端面是靠检测电极丝与工件之间的 信号来进行的。 29、电火花线切割3B编程格式中J表示 。 30、电火花线切割3B编程格式中G表示 。Z表示 加工指令 。 31、数控电火花成形加工机床主要由 、工作液箱 和 数控电源柜 等部分组成。 32、数控电火花成形加工机床主轴头作用 。 33、数控电火花成形加工工作液循环过滤系统的工作方式有 和喷入式两种。 34、数控电火花成形加工工作液循环过滤装置的过滤对象主要是 和粉末状电蚀产物。 35、电火花成形加工的主要工艺指标有 , ,表面粗糙度和电极损耗等。 36、电火花成型加工中常用的电极材料有 、 、银钨合金、铜钨合金、 钢等。 37、电火花成型加工中常用的电极结构可分为 、 和镶拼式电极等三种。 38、电极丝接脉冲电源的 ,工件接脉冲电源的 。 39、电火花线切割机或往复走丝电火花线切割机,这类机床的电极作高速往复运动,一般走丝速度为 m/s,用于加工中、低精度的模具和零件。 40、电火花线切割机或单向走丝电火花线切割机,一般走丝速度低于 m/s,用于加工高精度的模具和零件。 41、线切割加工中中钨丝和 应用快速走丝线切割中,而 应用慢速走丝线切割。 42、电加工的工作液起 排屑、 、 等作用。 43、电加工参数包括峰值电流、 、脉冲间隔等。 44、电火花加工机械参数包括走丝速度和 等。 45、电火花线切割3B编程格式中Z表示 。 46、一般精密、小电极用 来加工,而大的电极用 。 47、电火花线切割3B编程格式中,Y表示 。 48、电火花线切割3B编程格式中,X表示 。 49、快走丝数控线切割机床目前能达到的加工精度为 um,表面粗糙度Ra= 2.5——0.6um 。 50、慢走丝数控线切割机床的加工精度可达 um,表面粗糙度Ra< 0.32 。 二、选择题 1. 正确阐述职业道德与人的事业的关系的选项是( )。 A.没有职业道德的人不会获得成功 B.要取得事业的成功,前提条件是要有职业道德 C.事业成功的人往往并不需要较高的职业道德 D.职业道德是人获得事业成功的重要条件 2. 数控机床如长期不用时最重要的日常维护工作是( )。 A. 清洁 B. 干燥 C.通电 3. 热继电器在控制电路中起的作用是( )。 A.短路保护 B. 过载保护 C. 失压保护 D. 过电压保护 4. 电源的电压在正常情况下,应为( )V。 A、170 B、100 C、220至380 D、850 5. 电火花线切割加工属于( )。 A 、放电加工 B 、特种加工 C 、电弧加工 D 、切削加工 6. 用线切割机床不能加工的形状或材料为( )。 A、盲孔 B、圆孔 C、上下异性件 D、淬火钢 7. 在线切割加工中,加工穿丝孔的目的有( ) A 、保证零件的完整性 B 、减小零件在切割中的变形 C 、容易找到加工起点 D 、提高加工速度 8. 线切割机床使用照明灯的工作电压为( )。 A、6V B、36V C、 22OV D 、llOV 9. 关于电火花线切割加工,下列说法中正确的是( ) A 、快走丝线切割由于电极丝反复使用,电极丝损耗大,所以和慢走丝相比加工精度低 B 、快走丝线切割电极丝运行速度快,丝运行不平稳,所以和慢走丝相比加工精度低 C 、快走丝线切割使用的电极丝直径比慢走丝线切割大,所以加工精度比慢走丝低 D 、快走丝线切割使用的电极丝材料比慢走丝线切割差,所以加工精度比慢走丝低 10. 电火花线切割机床使用的脉冲电源输出的是( ) A 、固定频率的单向直流脉冲 B 、固定频率的交变脉冲电源 C 、频率可变的单向直流脉冲 D 、频率可变的交变脉冲电源 11. 在快走丝线切割加工中,当其他工艺条件不变时,增大短路峰值电流,可以( ) A 、提高切割速度 B 、表面粗糙度会变好 C 、降低电极丝的损耗 D 、增大单个脉冲能量 12. 电火花线切割加工过程中,电极丝与工件间存在的状态有( ) A 、开路 B 、短路 C 、火花放电 D 、电弧放电 13. 在快走丝线切割加工中,电极丝张紧力的大小应根据( )的情况来确定。 A 、电极丝的直径 B 、加工工件的厚度 C 、电极丝的材料 D 、加工工件的精度要求 14. 线切割加工中,在工件装夹时一般要对工件进行找正,常用的找正方法有( ) A 、拉表法 B 、划线法 C 、电极丝找正法 D 、固定基面找正法 15. 在利用3B 代码编程加工斜线时,如果斜线的加工指令为L3 ,则该斜线与X 轴正方向的夹角为( )。 A 、180? < a < 270? B 、180? < a ≤270? C 、180?≤ a < 270? D 、180?≤a ≤270? 16. 利用3B 代码编程加工斜线OA ,设起点O 在切割坐标原点,终点A 的坐标为Xe =17mm , Ye = 5mm ,其加工程序为( ) A 、Bl7 B5 B17 Gx L1 B 、B17000 B5000 B017000 Gx L1 C 、Bl7000 B5000 B017000 GY L1 D 、B17000 B50O0 B0050O0 GY L1 E 、B17 B5 BO17000 Gx L1 17. 利用3B 代码编程加工半圆AB ,切割方向从A 到B ,起点坐标A (-5 , 0 ) ,终点坐标B ( 5 , 0 ) ,其加工程序为( )。 A 、B5000BB010000GXSR2 B 、B5BB010000GYSR2 C 、B5000BB010000GYSR2 D 、BB5000B010000GYSR2 18. 用线切割机床加工直径为10 mm的圆孔,在加工中当电极丝的补偿量设置为0.12 mm时,加工孔的实际直径为10.02mm。如果要使加工的孔径为10 mm,则采用的补偿量应为( )。 A 、0.10mm B 、0.11mm C 、0.12mm D 、0.13mm 19. 线切割加工中,当使用3B 代码进行数控程序编制时,下列关于计数方向的说法正确的有( ) A 、斜线终点坐标(Xe , Ye ) ,当︱Ye︱>︱Xe︱时,计数方向取GY B 、斜线终点坐标(Xe , Ye ) ,当︱Xe︱>︱Ye︱时,计数方向取GY C 、圆弧终点坐标(Xe , Ye ) ,当︱Xe︱>︱Ye︱时,计数方向取GX D 、圆弧终点坐标(Xe , Ye ) ,当︱Xe︱<︱Ye︱时,计数方向取GY 20. 电火花线切割加工过程中,工作液必须具有的性能是( ) A 、绝缘性能 B 、洗涤性能 C 、冷却性能 D 、润滑性能 21. 电火花线切割加工称为( )。 A 、EDMB B、WEDM C 、ECM D 、EBM 22. 在电火花线切割加工过程中,放电通道中心温度最高可达( )℃ 左右。 A 、1000 B 、10000 C 、100000 D 、5000 23. 快走丝线切割最常用的加工波形是( ) A 、锯齿波 B 、矩形波 C 、分组脉冲波 D 、前阶梯波 24. 数控电火花高速走丝线切割加工时,所选用的工作液和电极丝为( )。 A、纯水、钼丝 B、机油、黄铜丝 C、乳化液、钼丝 D、去离子水、黄铜丝 25. 在数控电火花线切割加工的工件装夹时,为使其通用性强、装夹方便,应选用的装夹方式为( )。 A、两端支撑装夹 B、桥式支撑装夹 C、板式支撑装夹 26. 电火花加工表层包括( ) A 、熔化层 B 、热影响层 C 、基体金属层 D 、气化层 27. 电火花线切割加工中,当工作液的绝缘性能太高时会( )。 A 、产生电解 B 、放电间隙小 C 、排屑困难 D 、切割速度缓慢 28. 电火花线切割的微观过程可分为四个连续阶段:a )电极材料的抛出;b )极间介质的电离、击穿,形成放电通道;c )极1间介质的消电离;d )介质热分解、电极材料熔化、气化热膨胀;这四个阶段的排列顺序为( ) A 、abcd B 、bdac C 、acdb D 、cbad 29. 在电火花加工中,工件一般接电源的( )。 A 、正极,称为正极性接法 B 、负极,称为负极性接法 C 、正极,称为负极性接法 D 、负极,称为正极性接法 30. 在电火花线切割加工中,采用正极性接法的目的有( ) A 、提高加工速度 B 、减少电极丝的损耗 C 、提高加工精度 D 、表面粗糙度变好 31. 电火花线切割加工一般安排在( )。 A 、淬火之前,磨削之后 B、淬火之后,磨削之前 C 、淬火与磨削之后 D 、淬火与磨削之前 32. 不能使用电火花线切割加工的材料为( )。 A 、石墨 B 、铝 C 、硬质合金 D 、大理石 33. 在使用线切割加工较厚的工件时,电极丝的进口宽度与出口宽度相比( )。 A 、相同 B 、进口宽度大 C 、出口宽度大 D 、不一定 34. 通过电火花线切割的微观过程,可以发现在放电间隙中存在的作用力有( ) A 、电场力 B 、磁力 C 、热力 D 、流体动力 35. 在加工较厚的工件时,要保证加工的稳定,放电间隙要大,所以( ) A 、脉冲宽度和脉冲间隔都取较大值 B 、脉冲宽度和脉冲间隔都取较小值 C 、脉冲宽度取较大值,脉冲间隔取较小值 D 、脉冲宽度取较小值,脉冲间隔取较大值 36. 目前数控电火花线切割机床一般采用( )微机数控系统。 A 、单片机 B 、单板机 C 、微型计算机 D 、大型计算机 37. 根据电火花放电的基本要求,电火花加工必须采用( )电源。 A.直流电源 B交流电源 C. 脉冲电源 38. 目前已有的慢走丝电火花线切割加工中心,它可以实现( )。 A 、自动搬运工件 B 、自动穿电极丝 C 、自动卸除加工废料 D 、无人操作的加工 39. 慢走丝线切割加工精度高,多采用 ( )工作液。 A.煤油 B. 专用乳化液 C.去离子水 40 .有关线切割机床安全操作方面,下列说法正确的是( ) A 、当机床电器发生火灾时,可以用水对其进行灭火 B 、当机床电器发生火灾时,应用四氯化碳灭火器灭火 C 、线切割机床在加工过程中产生的气体对操作者的健康没有影响 D 、由于线切割机床在加工过程中的放电电压不高,所以加工中可以用手接触工件或机床工作台 41、快走丝线切割最常用的加工波形是( )
