海绵城市设计方案中的雨水调蓄容积计算

  • 格式：pdf
  • 大小：1.33 MB
  • 文档页数：2

系数为 ０．６，对于一场降雨来说，６０％的雨量形成径流外排，４０％
的雨量通过渗透、蒸发等方式留在地块内，根据“指南”规定的年
径流总量控制率的定义，即“场地内累计得到控制（不外排）的雨
量占全年总降雨量的百分比”，该地块的年径流总量控制率应为
４０％。即，在不做任何 调 蓄 设 施 的 情 况 下，年 径 流 总 量 控 制 率 应
刘 剑 孙大伟
（常州市规划设计院，江苏 常州 ２１３００３）
摘 要：通过分析《海绵城市建设技术指南———低影响开发雨水系统构建（试行）》中年径流总量控制率的说明方法，为了合理确
定雨水调蓄容积，在指南规定的“容积法”基础上，提出可以采用“试算法”进行计算，从而可以节省工程投资和造价，具有一定的
经济意义。
总量控制率应由式（３）计算：
αＳ＝α＋（１－α）（１－Φ）×１００％
（３）
其中，αＳ为实际年径流总量控制率。
也就是说，对于一定的年径流总量控制率目标，实际确定的雨
收稿日期：２０１８０７０９ 作者简介：刘 剑（１９７１），男，高级工程师
第２０４４１卷８第年 ２９６期 月
大小由两个影响因素组成：设计降雨量和雨量径流系数。在海绵
设计方案中，设计 降 雨 量 根 据 年 径 流 总 量 控 制 率 指 标，查 阅 对 应
的曲线和表格得出（见表 １，图 １）。
表 １ 常州市年径流总量控制率与对应设计降雨量
年径流总量控制率 ／％ ６０ ６５ ７０ ７５ ８０ ８５ ９０
设计降雨量 ／ｍｍ
根据专项规划，年径流总量控制率被确定为常州海绵城市建 设的一个重要 控 制 指 标，要 求 中 心 城 区 的 年 径 流 总 量 控 制 率 在 ７５％以上，２０２０年有 ２０％的建成区面积，２０３０年有 ８０％的建成区 面积达到目标要求，并根据控规编制单元提出了各自的年径流总 量控制指标。在各个地块的海绵设计专项方案中，根据指标要求 进行雨水调蓄容积的计算就是一个主要的工作。
１４．０ １６．５ １９．５ ２３．２ ２８．２ ３５．２ ４５．７
假定有一个地块，总用地面积 ５ｈｍ２，综合径流系数为 ０．６。
根据海绵建设要求，年径流总量控制率目标为 ７５％，对应的设计
降雨量为 ２３．２ｍｍ。
根据式（１），可计算出本地块的雨水调蓄容积为 Ｖ＝１０×２３．２× ０．６×５＝６９６ｍ３，即可满足年径流总量控制要求。
存不外排。超过 ２３．２ｍｍ开始，因为调蓄设施已满，不能再储存
雨水，此时雨水径流开始外排。但是并非所有的降雨均形成径流
外排，还有 ４０％的降雨通过渗透等留在了地块内，因此实际达到
的年径流总量控制率超过了设计目标，应为 ７５％ ＋（１－０．７５）×
０．４×１００％ ＝８５％。即在有雨水ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ
ＳＶｅｏｐｌ．．４ ４２Ｎ０ｏ１．８２６ ·１１３·
文章编号：１００９６８２５（２０１８）２６０１１３０２
谈低影响开发设施在排水防涝专项规划中的应用
王 佼
（太原市城乡规划设计研究院，山西 太原 ０３０００２）
关键词：海绵城市，低影响开发，年径流总量控制率，试算法
中图分类号：ＴＵ９９１．１１４
文献标识码：Ａ
０ 引言
为了实现城市建设与环境保护的协调发展，我国近年来把海 绵城市的建设作为工作重点。常州市作为江苏省海绵城市建设 第一批试点城 市，编 制 完 成 了 《常 州 市 海 绵 城 市 建 设 专 项 规 划 》 《目标与指标体系研究报告》《建设导则》《实施方案》和《标准图 集》，积极开展金融商务区和新龙国际商务城两个试点区的海绵 城市建设工作，对 已 建 地 块 进 行 海 绵 化 改 造，新 建 地 块 提 出 海 绵 城市建设指标 要 求，编 制 地 块 的 海 绵 城 市 建 设 专 项 方 案 和 施 工 图，经审批通过后方能进行后续施工。
１ “指南”规定的计算方法
根据住房和城乡建设部发布的“海绵城市建设技术指南”（以
下简称“指南”），地块的设计调蓄容积一般应采用“容积法”进行
计算，计算公式如下：
Ｖ＝１０ＨΦＦ
（１）
其中，Ｖ为设计调节容积，ｍ３；Ｈ为设计降雨量，ｍｍ；Φ 为 综 合
雨量径流系数；Ｆ为汇水面积，ｈｍ２。
从式（１）可以看出，在汇水面积确定的情况下，雨水调蓄容积
由下式计算：
α＝（１－Φ）×１００％
（２）
其中，α为年径流总量控制率。
继续讨论前述的示例，对于不超过 ２３．２ｍｍ的一场降雨，地 块设置容积为 ６９６ｍ３的调蓄设施能够储存全部的径流量，而不发
生外排，超过 ２３．２ｍｍ的降雨，将产生外排流量。假定某场降雨
为 ５０ｍｍ，在开始降雨至 ２３．２ｍｍ期间，地块产生的径流全部储
&'()%*+,,.
&!!'! (!'! %!'! )!'! $!'! *!'! #!'! +!'! "!'! &!'! !'!!
"! #! $! %! &!! &"! &#! &$! &%! "!!
!"#$%,--
! "#$%&'()*+,-./0123)45
对于前述的示例 地 块，假 定 不 做 任 何 调 蓄 设 施，其 综 合 径 流
·１１２·
第 ４４卷 第 ２０１８年
２９６期 月
山 西 建 筑
ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ
ＳＶｅｏｐｌ．．４ ４２Ｎ０ｏ１．８２６
·水·暖·电·
文章编号：１００９６８２５（２０１８）２６０１１２０２
海绵城市设计方案中的雨水调蓄容积计算
２ 问题提出
海绵城市建设中，雨水调蓄通过建设下凹式绿地、雨水花园、
湿塘、滞蓄模块等设施来实现，是海绵工程投资的重要组成部分， 减少调蓄容积可以降低工程投资。从上述计算过程可以看出，减 少雨水调蓄容积有两个途径，一个是降低设计降雨量也就是年径 流总量控制率，另外一个就是降低综合径流系数。但是不管怎么 降低，对于一个地块来说，只要有年径流总量控制目标，即使是全 部做低径流系数 的 绿 地，也 必 然 需 要 一 定 的 调 蓄 容 积，否 则 就 不 符合要求，显然是不太合理。

合集下载

海绵城市设计专篇

海绵城市设计专篇

小学、幼儿园项目海绵城市设计专篇建设单位：设计单位：xxx年xx 月xx 日一、编制依据本设计说明的编制依据如下：《海绵城市建设技术指南》《城市防洪工程设计规范》（GB/T50805)《城市排水工程规划规范》（GB50318）《室外排水设计规范》（GB50014）《城市绿地设计规范》（GB50420）《建筑与小区雨水利用工程技术规范》（GB50400）《雨水集蓄利用工程技术规范》（GB/T50596）《天津市海绵城市建设技术导则》（报审稿）《中新天津生态城总体规划（2008-2020 年）》《中新天津生态城海绵城市建设试点实施方案》《中新天津生态城海绵城市建设专项规划（2016-2030年）》《天津市海绵城市建设专项规划》《中新天津生态城基础设施专项规划》二、项目概况及建设目标本项目位于天津生态城32#地块，东至规划教育用地，西至中天大道，南至规划绿地，北至规划教育用地。

本项目用地面积25810.83㎡，建筑面积34192.08㎡。

根据《中新天津生态城海绵城市建设试点实施方案》、《中新天津生态城海绵城市建设专项规划（2016-2030年）》，本项目建设目标为：下沉式绿地、雨水花园等类型海绵设施1500平方米。

透水铺装面积5300平方米控污雨水口比例达到100%。

三、海绵城市相关技术本项目拟采用的海绵城市技术包括：（1）下凹式绿地在综合楼西侧以及小学幼儿园中庭位置分别设置下凹式绿地，总面积为2710平方米，下凹绿地率达到52%。

（2）透水铺装本项目设置透水铺装5300㎡，铺装形式为透水沥青路面、透水砖以及透水混凝土，透水铺装率达到50%。

（3）雨水调蓄设施本项目雨水调蓄容积为271m³，调蓄设施为350m³。

年径流总量控制率达到85%。

（4）屋顶绿化本项目屋顶绿化面积为950㎡。

（5）其他措施四、年径流总量控制率计算中新天津生态城中部片区32#地块小学、幼儿园项目，占地面积为25810.83㎡，其中屋面面积为3600 m2，块石路面面积为2400 m2，绿地面积为5173m2（其中2720 m2为下凹100mm的下凹绿地），若设计需达到85%的年径流总量控制率，则需要采取何种措施。

海绵城市示例二

海绵城市示例二

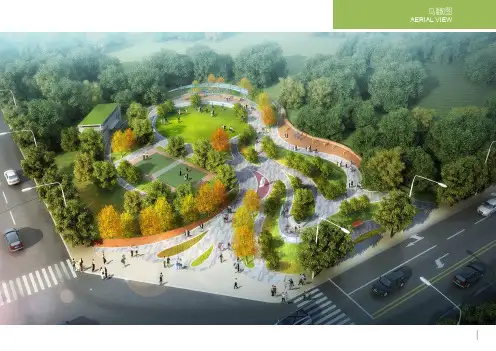

AERIAL VIEWGENERAL PLANE生态旱溪建筑屋顶雨水收集生态滞留塘渗透性铺装下凹式绿地草沟地下蓄水池雨水花园源头控制过程消减末端净化5.1 海绵城市| Sponge City结合“海绵城市”规划设计理论，采用“渗、滞、蓄、净、用、排”的综合措施，从设计到景观材料的运用，减少城市大面积径流，增加地面下渗、补给地下水，缓解城市内涝。
