锰矿石(氧化锰碳酸锰)的选矿方法

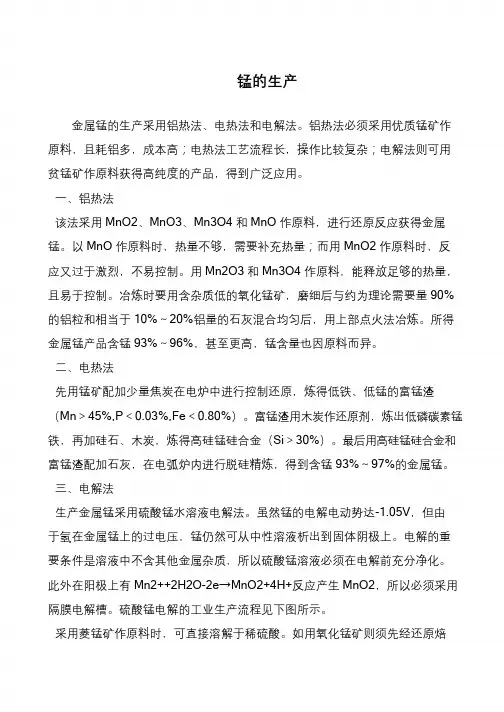

书山有路勤为径，学海无涯苦作舟锰的生产金属锰的生产采用铝热法、电热法和电解法。

铝热法必须采用优质锰矿作原料，且耗铝多，成本高；电热法工艺流程长，操作比较复杂；电解法则可用贫锰矿作原料获得高纯度的产品，得到广泛应用。

一、铝热法该法采用MnO2、MnO3、Mn3O4 和MnO 作原料，进行还原反应获得金属锰。

以MnO 作原料时，热量不够，需要补充热量；而用MnO2 作原料时，反应又过于激烈，不易控制。

用Mn2O3 和Mn3O4 作原料，能释放足够的热量，且易于控制。

冶炼时要用含杂质低的氧化锰矿，磨细后与约为理论需要量90% 的铝粒和相当于10%～20%铝量的石灰混合均匀后，用上部点火法冶炼。

所得金属锰产品含锰93%～96%，甚至更高，锰含量也因原料而异。

二、电热法先用锰矿配加少量焦炭在电炉中进行控制还原，炼得低铁、低锰的富锰渣（Mn＞45%,P＜0.03%,Fe＜0.80%）。

富锰渣用木炭作还原剂，炼出低磷碳素锰铁，再加硅石、木炭，炼得高硅锰硅合金（Si＞30%）。

最后用高硅锰硅合金和富锰渣配加石灰，在电弧炉内进行脱硅精炼，得到含锰93%～97%的金属锰。

三、电解法生产金属锰采用硫酸锰水溶液电解法。

虽然锰的电解电动势达-1.05V，但由于氢在金属锰上的过电压，锰仍然可从中性溶液析出到固体阴极上。

电解的重要条件是溶液中不含其他金属杂质，所以硫酸锰溶液必须在电解前充分净化。

此外在阳极上有Mn2++2H2O-2e→MnO2+4H+反应产生MnO2，所以必须采用隔膜电解槽。

硫酸锰电解的工业生产流程见下图所示。

采用菱锰矿作原料时，可直接溶解于稀硫酸。

如用氧化锰矿则须先经还原焙。

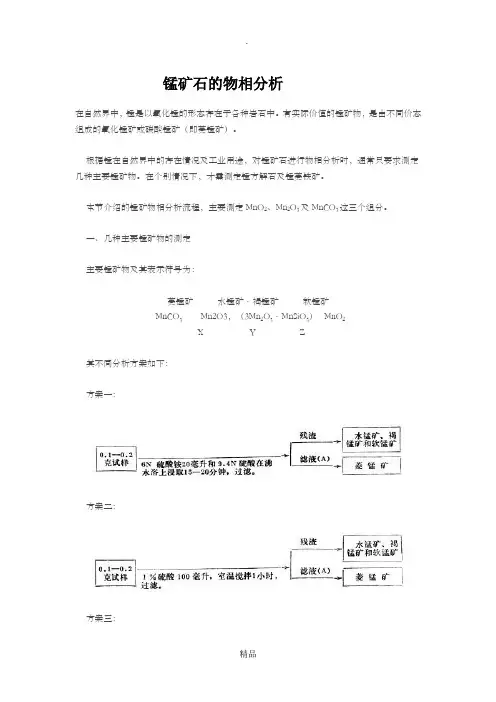

锰矿石的物相分析在自然界中，锰是以氧化锰的形态存在于各种岩石中。

有实际价值的锰矿物，是由不同价态组成的氧化锰矿或碳酸锰矿（即菱锰矿）。

根据锰在自然界中的存在情况及工业用途，对锰矿石进行物相分析时，通常只要求测定几种主要锰矿物。

在个别情况下，才需测定锰方解石及锰菱铁矿。

本节介绍的锰矿物相分析流程，主要测定MnO2、Mn2O3及MnCO3这三个组分。

一、几种主要锰矿物的测定主要锰矿物及其表示符号为：菱锰矿水锰矿·褐锰矿软锰矿MnCO3 Mn2O3，（3Mn2O3·MnSiO3）MnO2X Y Z其不同分析方案如下：方案一：方案二：方案三：各相锰矿物中锰的实际结果按下式计算：%Mn菱锰矿X 水锰矿·褐锰矿Y软锰矿Z总量Σ MnA、B、C（见分析方案中相应的符号）——转入不同相中锰的含量（克）；G——试样重量（克）；Σ Mn——单独称样测得之总锰量。

（一）试剂硫酸铵溶液6N 称取40克硫酸铵溶于水中，稀释至100毫升。

硫酸9.4N 取硫酸26毫升与水混合后，稀释至100毫升。

硫酸2N 取硫酸13.9毫升与水混合后，稀释至250毫升。

硼酸饱和溶液。

其他试剂同锰的测定。

（二）分析手续1、菱锰矿（MnCO3）的测定方案一：称取0.1～0.2克试样，置于100毫升烧杯中，加入6N硫酸铵溶液20毫升、9.4N硫酸0.5毫升，在沸水浴上加热15～20分钟（经常搅拌，随时加水保持体积不变）。

冷却后过滤于锥瓶中，用水洗8～10次。

残渣留作测定水锰矿、褐锰矿和软锰矿。

滤液中加入磷酸15毫升、2%硝酸银溶液5毫升及30%过硫酸铵溶液10毫升，以下分析手续与总锰的测定同，此为菱锰矿的锰量（A）。

方案二：称取0.1～0.2克试样，置于200毫升烧杯中，加1%硫酸100毫升，在室温搅拌1小时，过滤，以下手续同上法。

2、水锰矿（Mn2O3）和褐铁矿（3Mn2O3·MnSiO3）的测定方案三：称取0.1～0.2克试样，置于铂皿中，用水润湿。

锰铁的生产工艺与标准有哪些锰铁即合金铁，是一种由铁和锰组成的合金材料，其主要用途是在钢铁生产中作为合金元素添加剂，能够提高钢铁的硬度、韧性和耐磨性。

以下是锰铁的生产工艺和标准的详细介绍：一、锰铁的生产工艺1. 矿石选矿：锰铁的主要原料是低品位的锰矿石，如锰矿、方锰矿等。

选矿工艺可通过物理、化学或浮选等方法，去除矿石中的杂质，得到富含锰的原料。

2. 砻炼：将选好的锰矿石进行破碎、磨矿、烧结等处理，形成矿石焙烧熔渣；然后将熔渣与石灰石、焦炭等还原剂混合，放入砻炼炉中进行还原反应。

在高温下，锰矿石中的氧化锰与还原剂发生反应，生成锰铁合金。

3. 碳酸盐法：矿石焙烧熔融生成高锰酸盐，在氨水中进行反应，生成高锰酸铵溶液；再将溶液使用电解法提取锰铁合金。

4. 硫酸法：将锰矿石与硫酸进行反应，生成硫酸锰；然后通过还原反应，如氯化还原法、氨还原法等，得到锰铁合金。

5. 电炉法：将锰矿石与焦碳混合后放入电炉进行还原，生成锰铁合金。

该方法适用于大规模的工业生产。

二、锰铁的生产标准1. 化学成分：锰铁的化学成分应符合国家标准或合同规定。

通常锰铁中的锰含量为65%以上，硅含量为1.5%以下，碳含量为7%以下，硫含量为0.04%以下，磷含量为0.25%以下。

2. 外观质量：锰铁应无裂缝、夹杂物、气孔和明显的砂眼，并且表面应清洁、光滑。

3. 机械性能：锰铁的机械性能应符合国家标准或合同规定。

通常要求其抗拉强度为600MPa以上，伸长率为10%以上。

4. 包装和运输：锰铁应采用适当的包装材料进行包装，以防止潮湿、污染和损害。

运输过程中，应注意防止碰撞和挤压，以保证产品质量不受损。

总结：锰铁的生产工艺主要有矿石选矿、砻炼、碳酸盐法、硫酸法和电炉法等。

生产标准包括化学成分、外观质量、机械性能、包装和运输等方面的要求。

通过合理选择工艺和严格执行标准，可以确保锰铁的质量稳定，满足钢铁生产的需求。

碳酸锰煅烧
碳酸锰煅烧是一种热处理过程，用于提取锰矿石中的锰元素。

在此
过程中，锰矿石经过一系列的处理，形成一种红色粉末，这种红色粉
末便是锰的化合物。

碳酸锰煅烧是非常重要的工业工艺，下面将从其
原理、过程及应用等方面进行详细介绍。

原理：
碳酸锰煅烧的原理是利用高温将锰矿石内的锰元素转化为锰的化合物。

在加热的过程中，锰矿石中的锰元素会与氧气发生反应，形成氧化锰。

氧化锰会进一步转化为锰酸钡，这个化合物就是在工业中所用的红色
粉末。

过程：
碳酸锰煅烧的过程一般分为三个步骤。

第一步是脱除水分，将锰矿石
放入煤气熔炉中煅烧，将其中的水分和挥发分剥离，为后续的煅烧做
好准备。

第二步是煅烧，温度一般在800-1000℃之间，将氧气注入熔
炉中，使得锰矿石中的锰元素逐渐转化为氧化锰。

第三步是淬火，将
煅烧后的物质冷却后取出，即得到锰酸钡。

应用：
碳酸锰煅烧是工业上提取锰元素的主要工艺之一。

锰元素广泛应用于
冶金、建筑、制药等行业中。

锰酸钡是制造干电池和瓷砖的重要原材料之一，也可以被用作制造钢铁的添加剂。

此外，锰元素还具有很好的催化作用，被广泛应用于催化剂的生产领域。

总之，碳酸锰煅烧是一项重要的工业工艺，它为锰资源的提取提供了便捷的手段。

锰元素在现代工业中应用广泛，它的重要性不容忽视。

碳酸锰煅烧的过程虽然看似简单，但是从原理到操作都需要经验和技能的积累，只有通过不断地实践和研究，才能不断改进和提高这项工艺。
