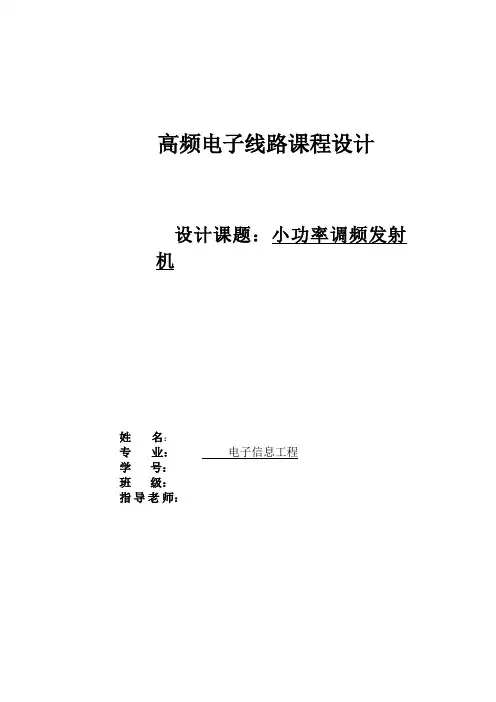

课程设计
课程高频电子线路
题目小功率调频发射机的设计
院系电子科学学院
专业班级电信XXXXXXX班
学生姓名XX
学生学号XXXXXXXXXXXX
指导教师
2013年3月1日
课程设计任务书
课程高频电子线路
题目小功率调频发射机的设计
专业电子信息工程姓名XX 学号XXXXXXXXX
主要内容、基本要求、主要参考资料等
1、主要内容
利用所学的高频电路知识，设计一个小功率调频发射机。通过在电路设计、安装和调试中发现问题、解决问题，加深对高频电子线路课程理论知识的理解，提高电路设计及电子实践能力。
2、基本要求
设计一个小功率调频发射机，主要技术指标为：
(1) 载波中心频率
06.5MHz
f=；
(2) 发射功率100mW
A
P>；
(3) 负载电阻75
L
R=Ω；
(4) 调制灵敏度25kHz/V
f
S≥；
3、主要参考资料
[1] 阳昌汉. 高频电子线路. 哈尔滨：高等教育出版社，2006.
[2] 张肃文，陆兆雄. 高频电子线路(第三版). 北京：高等教育出版社，1993.
[3] 谢自美. 电子线路设计·实验·测试. 武汉：华中科技大学出版社，2000.
[4] 高吉祥. 电子技术基础实验与课程设计. 北京：电子工业出版社，2002.完成期限2月25日-3月1 日
指导教师
专业负责人
2013 年 2 月22 日
一、电路基本原理
1. 总设计方框图
与调幅电路相比,调频系统由于高频振荡输出振幅不变, 因而具有较强的抗干扰能力与效率.所以在无线通信、广播电视、遥控测量等方面有广泛的应用。如图1所示：
图1 变容二极管直接调频电路组成方框图
2.电路基本框图
图2 电路的基本框图
实际功率激励输入功率为1.56mW 拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路简单、性能稳定可靠。单元电路级数尽可能少，以减少级间的相互感应、干扰和自激。
由于本题要求的发射功率Po 不大，工作中心频率f0也不高，因此晶体管的参量影响及电路的分布参数的影响不会很大，整机电路可以设计得简单些，设组成框图如图2所示，各组成部分的作用是：
(1)LC 调频振荡器：产生频率f0=6MHz 的高频振荡信号，变容二极管线性调频，最大频偏，整个发射机的频率稳定度由该级决定。
(2)缓冲隔离级：将振荡级与功放级隔离，以减小功放级对振荡级的影响。因为功放级输出信号较大，当其工作状态发生变化时（如谐振阻抗变化），会影响振荡器的频率稳定度，使波形产生失真或减小振荡器的输出电压。整机设计时，为减小级间相互影响，通常在中间插入缓冲隔离级。缓冲隔离级电路常采用射极跟随器电路。
(3)功率激励级：为末级功放提供激励功率。如果发射功率不大，且振荡级的
LC 调频振荡器缓冲隔离器
功率激励
末级功放
调制信号变容二极管直接调频电路调频信号
载波信号
输出能够满足末级功放的输入要求，功率激励级可以省去。
(4)末级功放：将前级送来的信号进行功率放大，使负载（天线）上获得满足要求的发射功率。如果要求整机效率较高，应采用丙类功率放大器，若整机效率要求不高如≤50%而对波形失真要求较小时，可以采用甲类功率放大器。但是本题要求，故选用丙类功率放大器较好。
考虑到频率稳定度的因素，调频电路采用克拉泼振荡器和变容二极管直接调频电路。电路的工作原理是：利用调制信号控制变容二极管的结电容，改变振荡器振荡回路的总电容，从而使调频振荡器输出信号的频率随调制信号的变化而变化，即实现调频。调频后的信号经过缓冲隔离、宽放和功放后通过天线发射出去。
3.基本要求
设计一个小功率调频发射机，主要技术指标为： (1) 载波中心频率0 6.5MHz f =； (2) 发射功率100mW A P >； (3) 负载电阻75L R =Ω； (4) 调制灵敏度25kHz/V f S ≥；
二、设计方案
1.电路原理图
(1)总体设计电路图
R 18R ES2R 19R ES2
R 15R ES2R 13R ES2
R 8R ES2
R 11R ES2
R 10
R ES2
R 20R ES2R 16R ES2
R 14R ES2
R 12R ES2
R 17R ES2
R 5R ES2
R 9R ES2
R 6R ES2
R 7R ES2
R 3PO T2
R 1PO T2
R 2PO T2
R 4PO T2
C 10C AP
C 5
C AP C 6
C AP
C 4C AP
C 3C AP
Q 1N PN
C 7
C AP
C 8
C AP
C 12C AP
C 11C AP
L1
IND U CTOR 1
L3
IND U CTOR 1
L2
IND U CTOR 1D 1D IO D E
V 1
SO U RC E V OLTA GE
Q 2N PN
Q 3N PN
T1
TR A NS 3
C 13C AP
Q 4N PN
C 9C AP
C 14
ELEC TR O1
C 1
C AP VA R
C 2C AP
T2
TR A NS 4
图3 总体设计原理电路图
(2)功率激励与末级功放电路
发射机的输出应具有一定的功率才能将信号发射出去，但是功率增益又不可能集中在末级功放，否则电路性能不稳，容易产生自激。因此要根据发射机的各组成
