当前位置：文档之家 › C30防水混凝土配合比设计

C30防水混凝土配合比设计

  • 格式：doc
  • 大小：60.00 KB
  • 文档页数：8

C30防水混凝土配合比设计（含计算过程）C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。

砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。

碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。

水：地下饮用水。

二、配合比设计（假定容重法）1.假定C30防水混凝土容重为2400kg/ m3。

2.确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3.计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。

4.确定用水量：根据坍落度要求30mm-50mm，碎石最大粒径为40mm，选定混凝土用水量W0=190kg/m3。

5.确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m36.计算砂率SP=K（PS×Ng）/（PS×Ng+Pg）×100%=33%根据坍落度，取SP=38%........C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。

砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。

碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。

水：地下饮用水。

二、配合比设计（假定容重法）1. 假定C30防水混凝土容重为2400kg/ m3。

2. 确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3. 计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。

4. 确定用水量：根据坍落度要求30mm-50mm，碎石最大粒径为40mm，选定混凝土用水量W0=190kg/m3。

5. 确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m36. 计算砂率SP=K （PS×Ng）/（PS×Ng+Pg）×100%=33%根据坍落度，取SP=38%........C30防水混凝土配合比设计说明时间:2007-08-28 00:00来源:/41809 作者:admin 点击:3428次级配合格，压碎值6.37%，选定混凝土用水量W0=190kg/m3。

5. 确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m3 6. 计算砂率SP=K（PS×Ng）/（PS×Ng Pg）×100%=33% 根据坍落度，坍落度为35mm，以次为基准配合比，分别增减水灰比0.05，进行28d强度测定，以C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。

砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。

碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。

水：地下饮用水。

二、配合比设计（假定容重法）1. 假定C30防水混凝土容重为2400kg/ m3。

2. 确定混凝土的试配强度：Rh= RD t0σ=30 1.645×5=38.2Mpa3. 计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。

4. 确定用水量：根据坍落度要求30mm-50mm，碎石最大粒径为40mm，选定混凝土用水量W0=190kg/m3。

5. 确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m36. 计算砂率SP=K（PS×Ng）/（PS×Ng Pg）×100%=33%根据坍落度，取SP=38%7. 计算砂、石用量（重量法）C0 G0 S0 W0=ρhS0/（ S0 G0）×100%= SP%假定ρh=2400kg/ m3，求得：C0=380kg/ m3 G0=1135kg/ m3S0=695kg/ m3 W0=190kg/ m3初步配合比为：水泥：砂：碎石：水=380：695：1135：190= 1：1.83：2.99：0.508. 初步配合比的试配与调整（3）根据集料最大粒径，取25L混凝土拌和物，试配每盘材料称量：水泥=380×0.025=9.5kg砂= 695×0.025=17.38kg碎石= 1135×0.025=28.38kg水= 190×0.025=4.75kg（2）坍落度测定与调整：按上述材料称量搅拌后经和易性及坍落度测定，其粘聚性和保水性较好，坍落度为35mm，满足施工要求，以次为基准配合比，分别增减水灰比0.05，制作三组混凝土试块，进行28d强度测定，以次进行配合比的选择与调整。

（3）强度测定与调整：三组配合比的水灰比分别为0.45、0.50、0.55，分别拌制25L混凝土拌和物（材料用量见下表）三组配合比材料用量表水灰比水泥（kg）砂（kg）碎石（kg）水（kg）0.4510.5516.9927.724.750.509.5017.3828.384.750.558.6417.7133.654.75上述三个水灰比混凝土标准养护28d，测定其抗压强度结果如下：W/C=0.45 f28=40.1MpaW/C=0.50 f28=39.4MpaW/C=0.55 f28=33.6Mpa1. 混凝土配合比的确定经拌和，测定其拌和物密度为2415，混凝土表观密度的实测值与计算值之差未超过2%，确定的配合比为水泥：砂：碎石：水=380：695：1135：190= 1：1.83：2.99：0.50注：石料配合比：10-20-30mm：10-20mm=60%：40%，掺配符合5-40mm连续级配。

抗渗混凝土目录编辑本段渗试验:抗渗等级最大水灰比C20～C30 C30以上P6 0.60 0.55 P8～P12 0.55 0.50 >P12 0.50 0.45 ??其抗渗试验结果应符合下式要求：?????Pt≥P/10+0.2式中?P——设计要求的抗渗等级补充，S是老规范。

P是新规范表示方法编辑本段抗渗混凝土的原材料要求1、水泥：1)普通硅酸盐水泥，强度不低于32.5Mpa；2)采用低水化热水泥，水泥的7天水化热指标不高于275kJ/kg，不得使用带有R 字样的早强水泥；3)水泥的碱含量须满足每立方米混凝土中水泥的总碱量不大于2.25kg。

2、粉煤灰：粉煤灰的级别不低于II级，不得使用高钙粉煤灰。

3、粗骨料：宜采用5~31.5mm级配均匀的机碎石，含泥量不得大于1%。

4、细骨料：为减小混凝土的后期收缩，宜采用中粗砂，细度模数2.5~3.0。

砂的含泥量不得大于3%。

5、外加剂：1外加剂应采用低碱、低水化热的外加剂。

掺量不大于水泥质量的5%.2具有早强性能。

3采用高效减水剂。

编辑本段抗渗混凝土的分类一般可分为普通防水混凝土、外加剂防水混凝土和膨胀水泥防水混凝土三大类。

可以看出防水和抗渗有着很大的相似处，只是由于设计要求的建筑物抗渗性的不同或建筑物不可以使用其它附加防水材料而使用不同的砼。

对抗渗有明确要求就用抗渗砼。

使用防水砼主要是因为如果使用其它防水材料（卷材或涂料）不能满足结构的其它要求。

就像你所说的，如果在公路上使用其它防水材料肯定是不行的，所以要用防水砼。

编辑本段抗渗混凝土的特点抗渗混凝土和防水卷材或其它防水材料的差别：用防水混凝土与采用卷材防水等相比较，防水混凝土具有以下特点：①兼有防水和承重两种功能，能节约材料，加快施工速度。

②材料来源广泛，成本低廉。

③在结构物造型复杂的情况下，施工简便、防水性能可靠。

④渗漏水时易于检查，便于修补。

⑤耐久性好。

⑥可改善劳动条件。

编辑本段提高混凝土的抗渗性能的方法1、选取合适的混凝土原材料和水灰比①水泥：根据现有研究资料，在抗渗混凝土中应优先使用硅酸盐水泥，矿渣水泥必须采取相应措施后才可使用在抗渗混凝土工程中，这是由于矿渣水泥的泌水性较大，其泌水时在混凝土中形成通道，这对混凝土的抗渗性及强度都很不利。

②粗骨料：在混凝土中，粗骨料颗粒的下面容易形成空隙，颗粒愈大则形成的空隙愈大，对抗渗不利。

③砂率：混凝土中砂率不宜过大或过小。

过大，会使骨料的总表面积及空隙率增大，降低混凝土的流动性，造成施工振捣不密实，影响抗渗性。

④水灰比：根据现有研究资料，水灰比过大时，混凝土中的毛细孔愈多，当然渗水性就愈大。

通常情况下，当水灰比小于0.6时，毛细孔多属于封闭的；当水灰比大于0.6时，则连续性的毛细孔显著增加，渗透性也变大。

有试验资料证明当水灰比从0.6增加到0.63时，渗透性几乎将增大了一倍。

因此，抗渗混凝土的水灰比不宜过大，一般应控制在0.6以下。

2、采取合理的施工方法2.1减少浇筑施工间隔在混凝土浇筑作业的安排上，应保证混凝土从搅拌机卸出经过运输浇筑到下层混凝土压茬的间隔时间，不得超过规范的规定。

中间的间隔时间应按以下标准控制：当气温低于25℃，不应超过3小时；气温高于25℃时，不应超过2.5小时。

大面积底板或顶板应分组浇筑，池壁应分层连续浇筑。

2.2采取合理的振捣方式振捣密实才能保证混凝土的抗渗性，按规范规定进行机械振捣，一般都可以满足这一要求。

但预留孔、预埋管、预埋件及止水带等处的结构形状不直顺，尺寸也较小，一方面振捣不方便，一方面振捣时混凝土中的空气不容易完全排出，因此这些部位在施工时，应在机械振捣的基础上，再辅以人工插捣，这样有助于空气的排出，有利于振捣密实。

2.3加强混凝土养护湿养护有利于水泥的充分水化，以降低混凝土的孔隙率和切断毛细孔的连续性。

因此，混凝土浇筑完毕后，应根据现场气温条件及时覆盖和洒水，实践证明，混凝土养护14天，可以大大提高其抗渗性能。

3、做好季节性的施工措施3.1应尽量避免进行冬季及热天施工冬季施工时由于需要对混凝土原材料进行加热，而热天（指气温高于30℃）施工由于气温和混凝土材料温度都比较高，这都会使混凝土的入模温度及凝结温度提高。

合集下载

C30水下灌注桩混凝土配合比

C30水下灌注桩混凝土配合比

C30水下混凝土配合比设计说明一、设计依据1、《**********************改建工程设计文件》2、《公路桥涵施工技术规范》JTG/T F50-20113、《普通混凝土配合比设计规程》JGJ55-2011二、使用部位及技术要求1、使用部位：水下灌注桩2、技术要求：①设计标号：C30；②施工坍落度：180-220mm。

三、原材料说明：1、水泥：全椒海螺水泥有限公司，P.0 42.5级“海螺”水泥。

2、碎石：文庄石料厂生产的16-31.5mm:10-16mm:5-10mm=30：50：20掺配成的5-31.5mm连续级配碎石3、砂：南京六合中砂4、水：地下水5、外加剂：合肥东坤建材有限公司生产的DK-100(A)聚羧酸高效减水剂（液体）四、计算步骤1、试配强度fcu,0≥ fcu,k+1.645σ=30+1.645×5=38.2 MPa其中：fcu,0——混凝土配制强度，MPa；fcu,k——混凝土立方体抗压强度标准值，MPa；σ——混凝土强度标准差，MPa。

2、水灰比W/C=（αa·fce）/（fcu,0+αa·αb ·fce）=（0.53×1.15×42.5）/（38.2+0.53×0.20×1.15×42.5）=0.60式中：αa，αb——回归系数fce=γc ·fce，g：γc——水泥强度等级值的富余系数，取1.15；fce，g——水泥强度等级值，MPa。

3、确定用水量mw0=230 kg（查普通混凝土配合比设计规程中表4.0.1-1塌落度在75-90 mm时用水量为205 kg，据此每增加20mm塌落度增加5 kg水推算在塌落度180-220mm时应加水230kg）；4、确定水泥用量：C=230/0.60=384 kg5、砂率：βs =43%6、外加剂掺量：按胶凝材料的1.2%，减水率为25%，实际每立方混凝土用水量为230*（1-0.25）=173kg7、粗细骨料用量确定采用重量法由下式计算mc0+mg0+ms0+mw0=mcpβs =ms0/（ms0+mg0）×100%mc0——每立方米混凝土的水泥用量（kg）mg0——每立方米混凝土的碎石用量（kg）ms0——每立方米混凝土的砂用量（kg）mw0——每立方米混凝土的水用量（kg）mcp——每立方米混凝土拌和物的假定重量（kg），这里取2418 kg/m3计算后的结果为：ms0=800 kg /m3，mg0=1061 kg /m38、确定基准配合比，计算每立方米混凝土材料用量：mc0=384kg /m3；ms0=800kg /m3；mg0=1061kg /m3；mw0=173 kg /m3；外加剂=4.608 kg /m3 ，质量比为：mc0 ：ms0：mg0：mw0 ：外加剂 =1：2.08：2.76：0.45：0.0129、拌和物和易性调整按初步配合比试拌40L砼拌和料，各种材料用量为：水泥：15.360 kg砂：32.000 kg碎石：42.440 kg水：6.920 kg外加剂：0.184 kg经实测坍落度210mm，符合设计值180-220mm，和易性良好，无离析现象，实测容重为Ph=2410(Kg/m3)，不需要调整.五、试验室配合比确定1、按基准配合比水灰比W/C=0.45，分别增加和减少0.05；砂率各上下浮动1%，计算出另外两组配合比，即W/C=0.40、W/C=0.50，具体如下表。

C30配合比计算案例(C30混凝土配合比设计计算书)

C30配合比计算案例(C30混凝土配合比设计计算书)

一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm;（2）混凝土设计强度为30MPa°三、材料（1）水泥：P.042.5,28d胶砂抗压强度48.6MPa,安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚竣酸高性能减水剂，固含量12%,掺量1.8%,减水率25%；（5）粉煤灰：F-H级粉煤灰，细度18.3%,需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%,28d活性指数101%；（7）拌和水：饮用水。

四、配合比设计计算（一）计算配制强度（fbu,O）由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差O为5.0MPa o表4.0.2C25-C45C5O-C55Σ 4.0 5.0 6.0根据公式fcu,02fcu,k+1.645B式中：fcu,0——混凝土试配强度（MPa）fcu,k ----- 设计强度（MPa）6 ----- 标准差，取5试配强度：fcu,0=fcu,k+l∙645σ230+1.645X5238.2（MPa）（二）混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。

表最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥≤0.404535粉煤灰>0.404030粒化高炉矿渣≤0.406555粉>0.405545钢渣粉—3020磷渣粉—3020硅灰—1010≤0.406555复合掺合料>0.405545注：1采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。

C30水下混凝土配合比设计说明

C30水下混凝土配合比设计说明

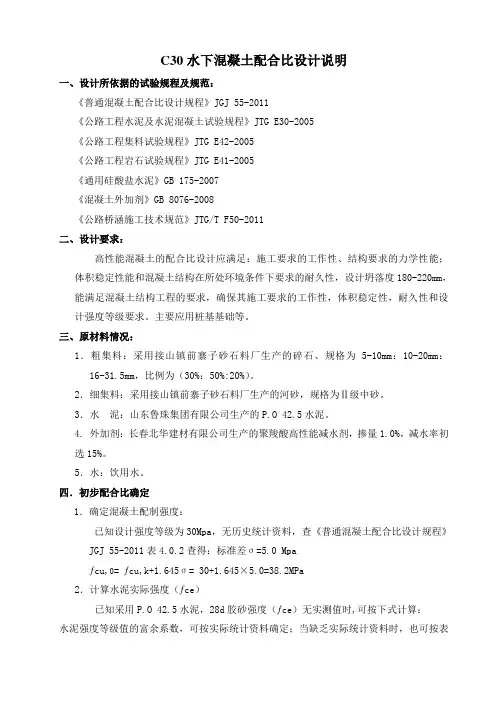

C30水下混凝土配合比设计说明一、设计所依据的试验规程及规范：《普通混凝土配合比设计规程》JGJ 55-2011《公路工程水泥及水泥混凝土试验规程》JTG E30-2005《公路工程集料试验规程》JTG E42-2005《公路工程岩石试验规程》JTG E41-2005《通用硅酸盐水泥》GB 175-2007《混凝土外加剂》GB 8076-2008《公路桥涵施工技术规范》JTG/T F50-2011二、设计要求：高性能混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能；体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度180-220mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。

主要应用桩基基础等。

三、原材料情况：1．粗集料：采用接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。

2．细集料：采用接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。

3．水泥：山东鲁珠集团有限公司生产的P.O 42.5水泥。

4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量1.0%，减水率初选15%。

5．水：饮用水。

四．初步配合比确定1．确定混凝土配制强度：已知设计强度等级为30Mpa，无历史统计资料，查《普通混凝土配合比设计规程》JGJ 55-2011表4.0.2查得：标准差σ=5.0 Mpaƒcu,0= ƒcu,k+1.645σ= 30+1.645×5.0=38.2MPa2．计算水泥实际强度（ƒce）已知采用P.O 42.5水泥，28d胶砂强度（ƒce）无实测值时,可按下式计算：水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表5.1.4选用42.5水泥γc=1.16。

ƒce =γc ƒce.g=1.16×42.5=49.3MPa 3．计算水胶比（W/B ）：查《普通混凝土配合比设计规程》JGJ 55-2011表5.1.2回归系数a α=0.53, b α=0.2060.049.3×0.20×53.02.3849.3×53.0/0,=+=⨯⨯+⨯=b b a cu b a f f f B W ααα混凝土所处潮湿环境，查《普通混凝土配合比设计规程》JGJ55-2011表3.0.4允许最大水胶比为0.60符合耐久性要求，依据强度和耐久性要求设定水胶比，根据经验最佳水胶比选取0.45。

C30水下混凝土配比设计说明书

C30水下混凝土配比设计说明书

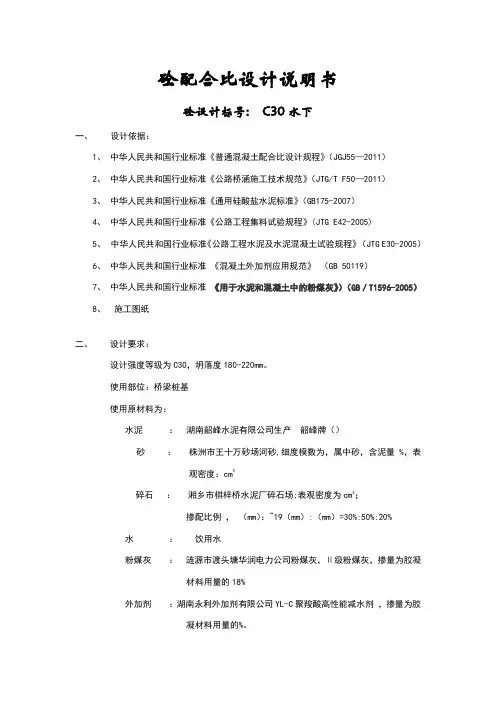

砼配合比设计说明书砼设计标号: C30水下一、设计依据：1、中华人民共和国行业标准《普通混凝土配合比设计规程》（JGJ55—2011）2、中华人民共和国行业标准《公路桥涵施工技术规范》（JTG/T F50—2011）3、中华人民共和国行业标准《通用硅酸盐水泥标准》（GB175-2007）4、中华人民共和国行业标准《公路工程集料试验规程》(JTG E42-2005)5、中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）6、中华人民共和国行业标准《混凝土外加剂应用规范》（GB 50119）7、中华人民共和国行业标准《用于水泥和混凝土中的粉煤灰》）（GB／T1596-2005）8、施工图纸二、设计要求：设计强度等级为C30，坍落度180-220mm。

使用部位：桥梁桩基使用原材料为：水泥：湖南韶峰水泥有限公司生产韶峰牌（）砂：株洲市王十万砂场河砂,细度模数为，属中砂，含泥量 %，表观密度：cm3碎石：湘乡市棋梓桥水泥厂碎石场;表观密度为cm3；掺配比例，（mm）：~19（mm）:（mm）=30%:50%:20%水：饮用水粉煤灰：涟源市渡头塘华润电力公司粉煤灰，Ⅱ级粉煤灰，掺量为胶凝材料用量的18%外加剂：湖南永利外加剂有限公司YL-C聚羧酸高性能减水剂，掺量为胶凝材料用量的%。

制作与养生的方法把用于砼配制的各原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，用人工成型，拌合物分层厚度大致相等的两层装入试模，每层插捣25次。

二十四小时后拆模，再放入标准恒温恒湿养护室里进行养生。

三、配合比参数的初步确定1、确定试配强度根据设计规程可知，σ=，试配强度fcu,ο=2、计算水灰比W/B=（f cu，0+），式中：粗集料采用碎石取a a=，a b=，水泥富于系数γc=，f ce=*=,粉煤灰掺量为水泥比例18%，查出r f=f b=r f*f ce=*=由W/B= /（f cu，0+）得出ω/c=根据《公路桥涵施工技术规范》要求，水灰比取ω/c=，符合耐久性要求。
