机械原理课后全部习题答案
目 录
第1章 绪论……………………………………………1
第2章 平面机构的结构分析…………………………3
第3章 平面连杆机构……………………………… 8
第4章 凸轮机构及其设计………………………… 15
第5章 齿轮机构…………………………………… 19
第6章 轮系及其设计……………………………… 26
第8章 机械运动力学方程………………………… 32
第9章 平面机构的平衡…………………………… 39
第一章 绪 论
一、补充题
1、复习思考题
1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？
2）、机器与机构有什么异同点？
3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。 4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。
2、填空题
1)、机器或机构，都是由 组合而成的。
2）、机器或机构的 之间，具有确定的相对运动。
3）、机器可以用来 人的劳动，完成有用的 。
4）、组成机构、并且相互间能作 的物体，叫做构件。
5）、从运动的角度看，机构的主要功用在于 运动或 运动的形式。
6）、构件是机器的 单元。零件是机器的 单元。
7）、机器的工作部分须完成机器的 动作，且处于整个传动的 。
8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的 。
9）、构件之间具有 的相对运动，并能完成 的机械功或实现能量转换的 的组合，叫机器。
3、判断题
1)、构件都是可动的。 （ ）
第3章 凸轮机构及其设计
1、图（a）和图（b）分别为滚子对心直动从动件盘形凸轮机构和滚子偏置直动从动件盘形凸轮机构，已知：R=100mm，OA=20mm，e=10mm，rT=10mm，试用图解法确定；当凸轮自图示位置（从动件最低位置）顺时针方向回转90°时两机构的压力角及从动件的位移值。
（a） (b)
题1图
2、图示给出了某直动推杆盘形凸轮机构的推杆的速度线图，当凸轮以1等速转动时，试求：
（1） 定性地画出该推杆的位移线图和加速度线图；
（2） 说明此种运动规律的名称和特点（指v，a的大小，以及冲击性质等）；
（3） 说明该种运动规律的适用场合。
题3图
3、设计一偏置直动滚子从动件盘形凸轮机构，凸轮回转方向及从动件初始位置如图所示。已知偏距e=10mm，基圆半径r0=40mm，滚子半径rT=10mm，从动件运动规律如下：Φ=150°，ΦS=30°，Φ’=120°，Φ′S=60°，从动件在推程以简谐运动规律上升，行程h=20mm；回程以等加速等减速运动规律返回原处，试绘出从动件位移线图及凸轮轮廓曲线。
4、设计一平底直动从动件盘形凸轮机构，凸轮回转方向及从动件初始位置如图所示。已知基圆半径r0=60mm，行程h=20mm，Φ=150°，ΦS=30°，Φ’=120°，Φ′S=60°，从动件在推程以简谐运动规律上升，回程以等加速等减速运动规律返回原处，试绘出该机构凸轮轮廓曲线并决定从动件底面应有的长度。
题4图 题5图
5、设计一平底摆动从动件盘形凸轮机构，凸轮回转方向和从动件初始位置如图所示。已知lOA=75，r0=30mm，从动件运动规律如下：Φ=180°，ΦS=0°，Φ’=180°，Φ′S=0°，从动件推程以简谐运动规律顺时针摆动，ψmax=15°；回程以等加速等减速运动规律返回原处。试绘出凸轮轮廓曲线并确定从动件的长度。
第四章 凸轮机构及其设计
题4-9 解：推杆在推程段及回程段运动规律的位移方程为：
1）推程： （0º≤ ≤150º）
2）回程：等加速段 （0º≤ ≤60º）
等减速段 （60º≤ ≤120º）
计算各分点的位移值如下：
总转角
0º 15º 30º 45º 60º 75º
s 0 1.6 3.2 4.8 6.4 8
总转角 90º 105º 120º 135º 150º 165º
s 9.6 11.2 12.8 14.4 16 16
总转角 180º 195º 210º 225º 240º 255º
s 16 15.5 14 11.5 8 4.5
总转角 270º 285º 300º 315º 330º 360º
s 2 0.5 0 0 0 0
取 =1 mm /mm作图如题图4-9所示。
想一想：
1）什么是正偏置和负偏置？各有何优缺点？
2）凸轮廓线上出现什么情况时将会引起刚性冲击？
3）凸轮廓线上任一点的压力角是如何确定的？
题图4-9
题4-10 解：推杆在推程及回程的运动规律的位移方程为：
1）推程 （0º≤ ≤150º）
2）回程 （0º≤ ≤120º）
计算各分点的位移值如下：
总转角
0º 15º 30º 45º 60º 75º
s 0 0.171 1.158 3.262 6.349 10.00
总转角 90º 105º 120º 135º 150º 165º
s 13.65 16.74 18.842 19.83 20 19.24
总转角 180º 195º 210º 225º 240º 255º
s 17.07 13.83 10.00 6.173 2.929 0.761
总转角 270º 285º 300º 315º 330º 360º
s 0 0 0 0 0 0

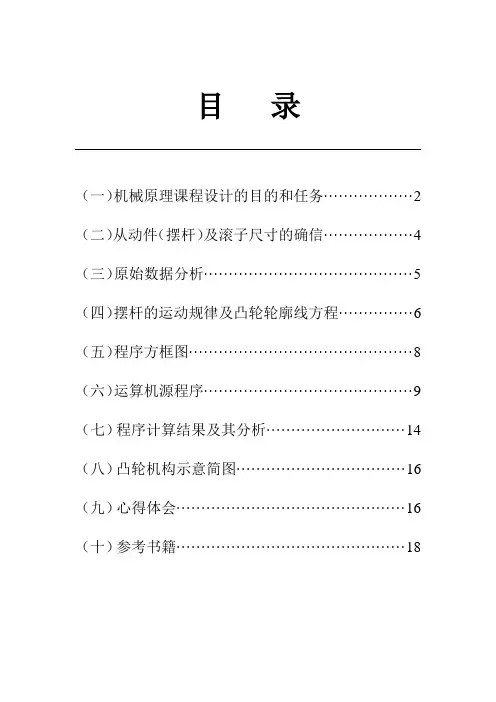

目 录
（一）机械原理课程设计的目的和任务··················2
（二）从动件（摆杆）及滚子尺寸的确信··················4
（三）原始数据分析··········································5
（四）摆杆的运动规律及凸轮轮廓线方程···············6
（五）程序方框图·············································8
（六）运算机源程序··········································9
（七）程序计算结果及其分析····························14
（八）凸轮机构示意简图··································16
（九）心得体会··············································16
（十）参考书籍··············································18 （一）机械原理课程设计的目的和任务
一、机械原理课程设计的目的：
一、机械原理课程设计是一个重要实践性教学环节。其目的在于：
进一步巩固和加深所学知识；
二、培育学生运用理论知识独立分析问题、解决问题的能力；
3、使学生在机械的运动学和动力分析方面初步成立一个完整的概念；
4、进一步提高学生计算和制图能力，及运用电子运算机的运算能力。
二、机械原理课程设计的任务：
一、摆动从动件杆盘型凸轮机构
二、采纳图解法设计：凸轮中心到摆杆中心A的距离为160mm，凸轮以顺时针方向等速回转，摆杆的运动规律如表：
符号 摆杆角行程
h 推程运动角
δ01 远休止角
δ02 回程运动角
δ03 近休止角
δ04 基圆
半径
r0 从动杆运动规律
推程 回程
数据 25º 120º 40º 110º 90º 50 简谐 等加减速
