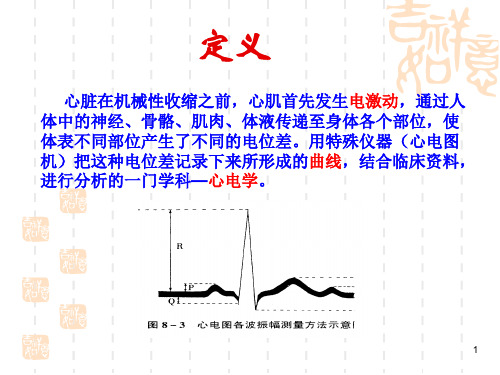

第一章心电图第一节临床心电学的基本知识一、心电图的产生原理心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表。
心电图(electrocardiogram,ECG)是利用心电图从体表记录心脏每一心动周期所产生电活动变化的曲线图形。
细胞膜外正电荷消失而其前面尚未除极的细胞膜仍带正电荷，从而形成一对电偶(dipole)。
就单个细胞而言是以下的情况:由体表所采集到的心脏电位强度与下列因素有关：1、与心肌细胞数量(心肌厚度)呈正比例关系；2、与探查电极位置和心肌细胞之间的距离呈反比关系；3、与探查电极的方位和心肌除极的方向所构成的角度有关，夹角越大，心电位在导联上的投影愈小，电位愈弱。
这种既具有强度，又具有方向性的电位幅度称为心电“向量”(vector)，通常用箭头表示其方向，而其长度表示其电位强度。
二、心电图各波段的组成和命名心脏的特殊传导系统由窦房结、结间束(分为前、中、后结间束)房间束(起自前结间束，称Bachmann束)、房室结、希氏束(His bundle)、束支(分为左、右束支，左束支又分为前分支和后分支)以及浦肯野纤维(Pukinje fiber)构成。
心脏的传导系统与每一心动周期顺序出现的心电变化密切相关。
心脏起搏传导系统包括窦房结、结间束、房室结、房室束（希氏束）左右束支及其分支以及浦顷野纤维网。
窦房结位于右心房上腔静脉入口处，是控制心脏正常活动的起搏点，窦房结的冲动经前、中、后三条结间束传导至房室结，向前延续成房室束（又称希氏束）。
房室束先发出左束支后分支，再分出左束支前分支，本身延续成右束支，构成三条系统。
左束支后分支细长，分支晚；两侧束支于心内膜下走向心尖分支再分支，细支相互吻合成网，称为浦顷野纤维网深入心室肌。
（图3－3－1）。
临床心电学对这些波段规定了统一的名称：1、最早出现幅度较小的P波，反映心房的除极过程；2、P-R段(实为P-Q段，传统称为P-R段)，反映心房复极过程及房室结、希氏束、束支的电活动，P波与P-R段合计为P-R间期，始自心房开始除极至心室开始除极、幅度最大的QRS波群，反映心室除极的全过程；4、除极完毕后，心室的缓慢和快速复极过程分别形成了ST段和T波；5、Q-T间期为心室开始除极至心室复极完毕全过程的时间。
