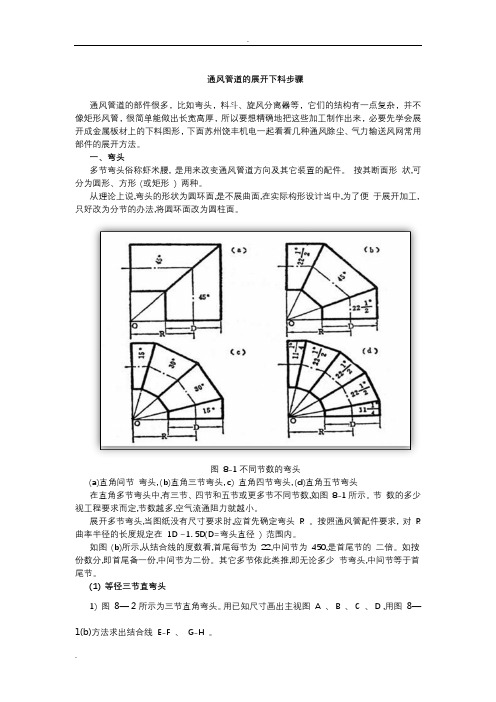

通风管道的展开下料步骤通风管道的部件很多，比如弯头，料斗、旋风分离器等，它们的结构有一点复杂，并不像矩形风管，很简单能做出长宽高厚，所以要想精确地把这些加工制作出来，必要先学会展开成金属板材上的下料图形，下面苏州饶丰机电一起看看几种通风除尘、气力输送风网常用部件的展开方法。
一、弯头多节弯头俗称虾米腰, 是用来改变通风管道方向及其它装置的配件。
按其断面形状,可分为圆形、方形(或矩形) 两种。
从理论上说,弯头的形状为圆环面,是不展曲面,在实际构形设计当中,为了便于展开加工,只好改为分节的办法,将圆环面改为圆柱面。
图8-1不同节数的弯头(a)直角间节弯头, (b)直角三节弯头, c) 直角四节弯头, (d)直角五节弯头在直角多节弯头中,有三节、四节和五节或更多节不同节数,如图8-1所示。
节数的多少视工程要求而定,节数越多,空气流通阻力就越小。
展开多节弯头,当图纸没有尺寸要求时,应首先确定弯头R 。
按照通风管配件要求, 对R 曲率半径的长度规定在1D ~1. 5D(D=弯头直径) 范围内。
如图(b)所示,从结合线的度数看,首尾每节为22,中间节为450,是首尾节的二倍。
如按份数分,即首尾备一份,中间节为二份。
其它多节依此类推,即无论多少节弯头,中间节等于首尾节。
(1) 等径三节直弯头1) 图8— 2所示为三节直角弯头。
用已知尺寸画出主视图A 、B 、C 、D ,用图8—1(b)方法求出结合线E-F 、G-H 。
2) 6等分断面半圆周1…… 7, 由各点向上作垂线, 与G — H 结合线相交点1…… 7,再由各点作F-H 的平行线,在E-F 结合线交1” …… 7” 。
3) 作C — D 的延长线,在延长线上截取E 1— E 2等于断面圆周展开长度,均分12等分, 由各点作上垂线, 与G — H 结合线上各点所引的水平线对应相交点10…… 70…… 10,将各点连圆滑曲线,即得尾节(首节) 的展开图。
4) 作△ EOG 的平分钱I — J 并延长(中节基准线) , 在延长线上以7…… 1…… 7的顺序截取(因尾节咬口缝在G — C 处, 考虑咬口缝过厚的影响, 中节咬口缝应与前咬口错开(中节改在F — H 面) ,以避免咬口缝过厚带来加工困难。
管道弯头展开放样图作法管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个°的角，即∠AOK、∠KOC、∠COD与∠DOE。

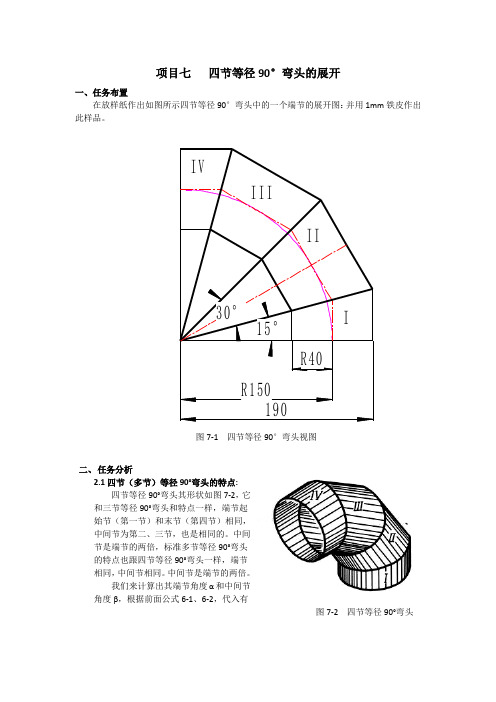

项目七 四节等径90°弯头的展开一、任务布置在放样纸作出如图所示四节等径90°弯头中的一个端节的展开图：并用1mm 铁皮作出此样品。
二、 任务分析2.1四节（多节）等径90°弯头的特点:四节等径90°弯头其形状如图7-2，它和三节等径90°弯头和特点一样，端节起始节（第一节）和末节（第四节）相同，中间节为第二、三节，也是相同的。
中间节是端节的两倍，标准多节等径90°弯头的特点也跟四节等径90°弯头一样，端节相同，中间节相同。
中间节是端节的两倍。
我们来计算出其端节角度α和中间节角度β，根据前面公式6-1、6-2，代入有图7-2 四节等径90°弯头中间节角度β: β=901N -，N 为4，即是β=901N -=9041-=300 端节角度α：α=()9021N -=()90241-=1502.2四节等径90°弯头视图的画法 1）按图中所要求的尺寸，1:1画出主视图的水平线，垂直线和三个角度线，弯曲半径R=150。
两个端节，交150角平分线于A 、B 。
过弯曲半径终点作垂线，交150角平分线于O 点。
如图7-3。
图7-3 图7-42）过O 点作弯曲半径的切线，如图7-4。
3）过A 、B 点作切线的平行线，与300角度线相交，再把各交点连接起来就可以了，如图7-5。
这样，就完成了主视图。
4）第一个端节也就是一个150角的上口斜截圆柱管的展开，第二节也是两个第一节的展开。
第三节与第二节一样，第四节与第一节一样。
这样，就可以全部展开了。
5）整过全部的展开如图7-6，；为了省料与画图方便 ，我们把它展在一张图上。
2.3铁皮上放样及制作1）在放样纸上作好放样图后，用铁皮下料，注意节约下料。
2）在铁皮上用画规再画一次展开图，各曲线间留5mm 间隙，曲线交点打洋冲眼，便于后面切开和曲线锉修。
图7-53）在曲线间隙间用錾子把铁皮切开，并用锉刀等工具沿曲线修好。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件,这些管配件中的相当一部分要在安装过程中根据实际情况现场制作,而制作这类管件必须先进行展开放样，因此,展开放样是管道工必须掌握的技能之一.一、弯头的放样弯头又称马蹄弯,根据角度的不同,可以分为直角马蹄弯和任意角度马蹄弯两类,它们均可以采用投影法进行展开放样。
图3-１直角马蹄弯图3－2 任意角度马蹄弯(1）按已知1．任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、Ｄ和角度）。
ﻫ尺寸画出立面图,如图3－３所示。
ﻫ(２)以D/2为半径画圆，然后将断面图中的半圆６等分,等分点的顺序设为１、2、3、4、5、6、７。
ﻫ(３)由各等分点作侧管中心(4）线的平行线，与投影接合线相交,得交点为1'、2'、3＇、4'、５'、6'、7'。
ﻫ作一水平线段,长为πD,并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、４、3、2、1。
(5)过各等分点,作水平线段的垂直引上线，使其与投影接合线上的各点1'、2＇、３'、4＇、5＇、６'、7＇引来的水平线相交。
ﻫ（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3—3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样(己知直径D)由于直角马蹄弯的侧管与立管垂直,因此,可以不画立面图和断面图,以D/2为半径画圆,然后将半圆6等分,其余与任意角度马蹄弯的展开放样方法相似。
图3－４直角弯展开图二、虾壳弯的展开放样ﻫ虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成,端节为中节的一半,根据中节数的多少,虾壳弯分为单节、两节、三节等;节数越多，弯头的外观越圆滑，对介质的阻力越小,但制作越困难。
1、90°单节虾壳弯展开方法、步骤:ﻫ（1）作∠AOB=9０°,以O为圆心，以半径Ｒ为弯曲半径,画出虾壳弯的中心线。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。
（4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节。
（5）在OB的延长线的方向上，画线段EF，使EF＝πD，并将EF 12等分，得各等分点l、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线。
（6）以EF上的各等分点为基点，分别截取11＇、22′、33′、44′、55＇、66′、77＇线段长，画在EF相应的垂直线上，得到各交点1′、2′、3＇、4′、5＇、6＇、7＇、6′、5＇、4′、3＇、2′、1′，将各交点用圆滑的曲线依次连接起来，所得几何图形即为端节展开图。
用同样方法对称地截取11＇、22′、33′、44′、55＇、66′、77＇后，用圆滑的曲线连接起来，即得到中节展开图，如图3-5所示。
图3-5 90°单节虾壳弯展开图2、90°两节虾壳弯展开图从展开图可以看出，其展开画法与单节虾壳弯的展开法相似，只是将∠AOB＝90°等分成6等份，即∠COB＝15°，其余请大家参考单节虾壳弯的展开画法。
图3-6 90°两节虾壳弯展开图三、三通管的展开1、等径直角三通管展开图作图步骤如下：1）按已知尺寸画出主视图和断面图，由于两管直径相等，其结合线为两管边线交点与轴线交点的连线，可直接画出。
2）6等分管I断面半圆周，等分点为l、 2、 3、 4、 3、2、l。
由等分点引下垂线，得与结合线1′－4＇—l′的交点。
3）画管I展开图。
在CD延长线上取l－l等于管I断面圆周长度，并12等分。
由各等分点向下引垂线，与由结合线各点向右所引的水平线相交，将各对应交点连成曲线，即得所求管I展开图。
4）画管Ⅱ展开图。
在主视图正下方画一长方形，使其长度等于管断面周长，宽等于主视图AB。
在B′B〃线上取4－4等于断面1／2圆周。
6等分4－4，等分点为4、 3、2、 l、 2、 3、4，由各等分点向左引水平线，与由主视图结合线各点向下所引的垂线相交，将各对应交点连成曲线，即为管Ⅱ开孔实形。
A′B＇B″A″即为所求管Ⅱ展开图。
图3-7 等径直角三通管展开图2、异径直交三通管展开作图方法和步骤：1）依据所给尺寸画出异径直交三通管的侧视图（主管可画成半圆），按支管的外径画半圆。
2）将支管上半圆弧6等分，标注号为4、3、2、1、2、3、4。
然后从各等分点向上向下引垂直的平行线，与主管圆弧相交，得出相应的交点4＇、3＇、2＇、1＇、2＇、3＇、4＇。
3）将支管图上直线4--4向右延长得AB直线，在AB上量取支管外径的周长（πD），并12等分之，自左向右等分点的顺序标号是1、2、3、4、3、2、1、2、3、4、3、2、1。
4）由直线AB上的各等分点引垂直线，然后由主管圆弧上各交点向右引水平线与之相交，将对应点连成光滑曲线，即得到支管展开图（俗称雄头样板）。
5）延长支管圆中心的垂直线，在此直线上以点1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°、3°、2°、1°。
6）通过这些交点作垂直于该线的平行线，同时，将支管半圆上的6根等分垂直线延长，并与这些平行直线相交，用光滑曲线连接各交点，此即为主管上开孔的展开图样。
图3-8 异径直交三通展开图3、同径斜交三通管的展开作图方法和步骤如下(已知主管与支管交角为α)（1）根据主管直径及相交角α画出同径斜三通的正面投影图（主视图）。
（2）在支管的顶端画半圆并6等分，得各等分点1、2、3、4、5、6、7，过各等分点作斜支管轴心线的平行线交支管与主管相交线于1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（3）在支管直径17线段的延长线的方向上，作直线AB＝πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（4）过AB线段的各等分点1、2、3、4、5、6、7、6、5、4、3、2、1作AB的垂线，再过主管与支管的相交点1＇、2＇3＇、4＇、5＇、6＇、7＇作线段AB的平行线，依次对应于各点1″、2″、3″、4″、5″、6″、7″，将所得交点用圆滑曲线连结起来，所得几何图形就是支管展开图（即雄头样板）。
（5）在主管右断面图上画半圆；由支管与主管的相交点1＇、2＇3＇、4＇向右引主管轴心线的平行线，将主管断面图的半圆分成6分，交于a、b、c、d点。
(此步也可省略)（6）在三通主管下面作一条线段7°1°平行于三通主管轴心线，以7°1°为中心上下依此截取ab、bc、cd的弧长，并作7°1°的平行线段，再过1＇、2＇、3＇、4＇、5＇、6＇、7＇各点作三通主管轴线的垂直引下线，依此相交于1°、2°、3°、4°、5°、6°、7°将所得交点用圆滑曲线连结起来，所得几何图形就是主管开孔的展开图（即雌头样板）。
图3-9 同径斜交三通管的展开图四、大小头的展开1、同心大小头的展开方法一：放射线法展开步骤：（图3-10）（1）运用正投影原理画出同心大小头的立面图；（2）以ac为直径作大头的半圆并6等分，每一等分的弧长为A；（3）延长ab、cd交于O点；（4）以O为圆心，分别以Oa、Ob为半径画弧EF、GH，截取EF=12A，连结OE、OF，所得几何图形EFHG即为要展开的大小头展开图。
图3-10 同心大小头展开图方法二：利用三角形求实长法的展开步骤：（1）按已知尺寸画出主视图和俯视图，将其上、下口分成12等分，使表面组成24个三角形。
（2）采用直角三角形法求出l－2＇线的实长。
（3）按照已知三边作三角形的方法，即可得到如图3-11所示同心大小头的展开图。
图3-11 同心大小头展开图2、偏心大小头的展开步骤（图3-12）：（1）运用正投影原理画出偏心大小头的立面图；（2）延长7-A及1-B交于O点；（3）以1-7为直径画半圆并6等分，得等分点1、2、3、4、、5、6、7；（4）以7为圆心，以7到半圆各等分点的距离为半径画同心圆弧，分别与直线17相交得交点为2＇、3＇、4＇、5＇、6＇；（5）自O点连接O6＇、O5＇、O4＇、O3＇、O2＇的连结线交AB于6″、5″、4″、3″、2″各点；（6）以O为圆心，以O7、O6＇、O5＇、O4＇、O3＇、O2＇、O1为半径作同心圆弧；（7）在O7为半径的圆弧上任取一点7＇，以7＇为起点，以大头半圆等分的弧长为线段长，顺次阶梯地截得各同心圆弧交于6＇、5＇、4＇、3＇、2＇、1＇、2＇、3＇、4＇、5＇、6＇、7＇；（8）以O为圆心，分别以OA、O6″、O5″、O4″、O3″、O2″、OB为半径，分别画圆弧顺次阶梯地与于O7＇、O6＇、O5＇、O4＇、O3＇、O2＇、O1＇各条半径线相交于7″、6″、5″、4″、3″、2″、1″、2″、3″、4″、5″、6″、7″各点，用圆滑曲线连结所有交点，所得几何图形就是偏心大小头的展开图；图3-12 偏心大小头展开图五、天圆地方的展开步骤l）按已知尺寸画山主视图和俯视图，并3等分俯视图1/4圆周，得等分点为l、2、3、4，连接各等分点与B。
2）求实长线。
作EF、D＇Η′延长线的公垂线GH，截取H－l（4）、H－2（3）等于俯视图中B—1（B－4）、B－2（B－3），连接G－l（4）、G－2（3），即得俯视图中的b、c线实长b＇、c＇。
3）画展开图。
画AB线段等于俯视图中的AB长，以A、B为圆心，实长b′为半径分别画圆弧相交于l点。
以B为圆心，实长c＇为半径画圆弧，与以l为圆心，俯视图等分弧长为半径顺次画弧交于2、3 两点。
以 3为圆心，等分弧长为半径画圆弧，与以B为圆心，b＇为半径画圆弧交于4点。
以4为圆心b＇为半径画圆弧，与以B为圆心俯视图AB长为半径画圆弧交于C点；用同样方法求出3、2、1点。
以1为圆心，主视图h＇为半径画弧，与以C为圆心，1/2CD为半径画圆弧交于J点；用同样方法求出左边各点，以直线或曲线连接各点，即得所求展开图。
文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持.图3-13 天圆地方展开图11word版本可编辑.欢迎下载支持.。
