三通管放样加工制作

异径三通手工放样方法异径三通是常用的管道连接件之一，具有连接不同直径管道的作用。

根据设计要求和实际工作需要，需要对异径三通进行手工放样，以进行制作和安装。

以下将详细介绍异径三通的手工放样方法。

1. 放样前的准备工作在进行异径三通放样之前，首先需要准备好所需的工具和材料，包括铁尺、量具、铅笔、纸板、铰链、锉刀和锯子等。

同时，还需要获得异径三通的相关参数，包括大口径管道的外径、小口径管道的外径、大口径管道与小口径管道的中心线距离等。

2. 异径三通的投影放样首先，将异径三通垂直于水平面放置，确定其外形，然后在纸板上画出异径三通的横截面图。

在图上标注出大口径管道的外径、小口径管道的外径以及中心线距离等参数。

通过测量和计算，将图上的参数转化为实际的尺寸。

3. 异径三通的展开图放样根据横截面图上的尺寸关系，将异径三通展成展开图。

首先，在纸板上画出一个与大口径管道外径相等的圆，作为展开图的底圆。

然后，确定大口径管道的中心线和小口径管道的中心线，将其延长至底圆上，作为展开图的直径线。

接下来，再绘制出大口径管道与小口径管道的圆心连线，作为展开图的切线。

然后，根据大口径管道的外径和小口径管道的外径，将切线延长至底圆外，并标注出切点。

通过连接两个切点和底圆上的点，形成异径三通展开图的侧面轮廓。

进一步，将底圆分割成若干等分，根据展开图的侧面轮廓，在每个等分的切点上画出切线，并将切线延长至底圆外。

然后，通过连接展开图上的切点和底圆上的点，得到异径三通展开图的上切线。

至此，异径三通的展开图放样完成。

4. 异径三通的剪裁加工根据展开图的尺寸，将其剪裁到所需的纸板上。

然后，将剪裁好的展开图固定在工作台上，在展开图上标注出各个部分的名称和定位孔。

接下来，使用铰链和锉刀等工具，按照展开图上的线条将异径三通逐步剪裁、形成。

先根据展开图上的上切线，将异径三通的上部切割出来。

然后，再根据展开图上的底圆和直径线，将异径三通的底部切割出来。

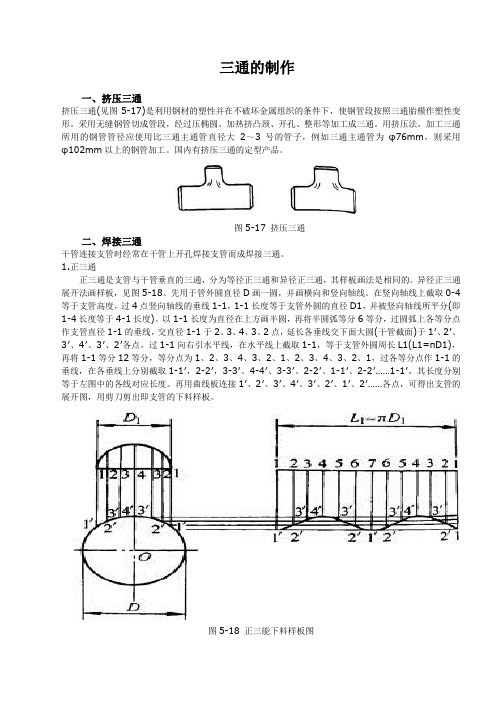

三通放样三通的制作一、挤压三通挤压三通(见图5-17)是利用钢材的塑性并在不破坏金属组织的条件下，使钢管段按照三通胎模作塑性变形。

采用无缝钢管切成管段，经过压椭圆、加热挤凸颈、开孔、整形等加工成三通。

用挤压法，加工三通所用的钢管管径应使用比三通主通管直径大2～3号的管子，例如三通主通管为φ76mm，则采用φ102mm以上的钢管加工。

国内有挤压三通的定型产品。

图5-17 挤压三通二、焊接三通干管连接支管时经常在干管上开孔焊接支管而成焊接三通。

1.正三通正三通是支管与干管垂直的三通，分为等径正三通和异径正三通，其样板画法是相同的。

异径正三通展开法画样板，见图5-18。

先用于管外圆直径D画一圆，并画横向和竖向轴线。

在竖向轴线上截取0-4等于支管高度，过4点竖向轴线的垂线1-1，1-1长度等于支管外圆的直径D1，并被竖向轴线所平分(即1-4长度等于4-1长度)。

以1-1长度为直径在上方画半圆，再将半圆弧等分6等分，过圆弧上各等分点作支管直径1-1的垂线，交直径1-1于2、3、4、3、2点，延长各垂线交下面大圆(干管截面)于1′、2′、3′、4′、3′、2′各点。

过1-1向右引水平线，在水平线上截取1-1，等于支管外圆周长L1(L1=πD1)，再将1-1等分12等分，等分点为1、2、3、4、3、2、1、2、3、4、3、2、1，过各等分点作1-1的垂线，在各垂线上分别截取1-1′，2-2′，3-3′、4-4′、3-3′、2-2′、1-1′、2-2′……1-1′，其长度分别等于左图中的各线对应长度。

再用曲线板连接1′、2′、3′、4′、3′、2′、1′、2′……各点，可得出支管的展开图，用剪刀剪出即支管的下料样板。

图5-18 正三能下料样板图2.斜三通在样板纸上先画出斜三通的正面图与侧面图。

见图519。

分别在正面图和侧面图的支管端部，以支管外圆直径画半圆，分别将两个半圆等分八等分，过各等分点。

作与支管直径垂直的平行垂线。

三通的制作一、挤压三通挤压三通(见图5-17)是利用钢材的塑性并在不破坏金属组织的条件下，使钢管段按照三通胎模作塑性变形。

采用无缝钢管切成管段，经过压椭圆、加热挤凸颈、开孔、整形等加工成三通。

用挤压法，加工三通所用的钢管管径应使用比三通主通管直径大2～3号的管子，例如三通主通管为φ76mm，则采用φ102mm以上的钢管加工。

国内有挤压三通的定型产品。

图5-17 挤压三通二、焊接三通干管连接支管时经常在干管上开孔焊接支管而成焊接三通。

1.正三通正三通是支管与干管垂直的三通，分为等径正三通和异径正三通，其样板画法是相同的。

异径正三通展开法画样板，见图5-18。

先用于管外圆直径D画一圆，并画横向和竖向轴线。

在竖向轴线上截取0-4等于支管高度，过4点竖向轴线的垂线1-1，1-1长度等于支管外圆的直径D1，并被竖向轴线所平分(即1-4长度等于4-1长度)。

以1-1长度为直径在上方画半圆，再将半圆弧等分6等分，过圆弧上各等分点作支管直径1-1的垂线，交直径1-1于2、3、4、3、2点，延长各垂线交下面大圆(干管截面)于1′、2′、3′、4′、3′、2′各点。

过1-1向右引水平线，在水平线上截取1-1，等于支管外圆周长L1(L1=πD1)，再将1-1等分12等分，等分点为1、2、3、4、3、2、1、2、3、4、3、2、1，过各等分点作1-1的垂线，在各垂线上分别截取1-1′，2-2′，3-3′、4-4′、3-3′、2-2′、1-1′、2-2′……1-1′，其长度分别等于左图中的各线对应长度。

再用曲线板连接1′、2′、3′、4′、3′、2′、1′、2′……各点，可得出支管的展开图，用剪刀剪出即支管的下料样板。

图5-18 正三能下料样板图2.斜三通在样板纸上先画出斜三通的正面图与侧面图。

见图519。

分别在正面图和侧面图的支管端部，以支管外圆直径画半圆，分别将两个半圆等分八等分，过各等分点。

作与支管直径垂直的平行垂线。

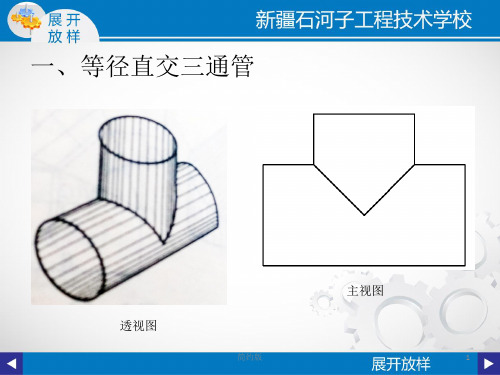

三通管放样加工制作三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角（α)分为正交三通（α＝90°)和斜交三通(α＜90°）。

图1-1为三通管的投影图。

图1-1 三通管的立体图和投影图1．同径正交三通管的展开及制作1．1 同径正交三通管的展开同径正交三通管展开图的步骤、方法如下。

①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。

②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。

③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图（又称雄头样板）。

④以直线AB为对称线,将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。

图1—2 同径正交三通管展开图1． 2 同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之,再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割.切割时，应根据坡口的要求进行，支管上要全部坡口,坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处（即尖角处）逐渐缩小坡口角度，且要过渡均匀。

同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。

2．异径正交三通管的展开及制作异径正交三通管也称异径正三通,简称异径三通，图1—3为异径三通的立体图和投影图。

2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。

图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ）的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。

异径偏心斜交三通CAD展开放样新方法异径偏心斜交三通是一种常用于管道系统的连接器件，它由两个相交的中心徑向不同的圆柱体构成。

在CAD设计中，展开放样是一种常见的技术，用于将三维物体展开成二维图形，以便进行加工和制造。

然而，对于异径偏心斜交三通的展开放样来说，由于其结构的特殊性，传统的展开方法存在一些问题，如计算复杂、精度低等。

因此，需要开发一种新的方法来实现该异径偏心斜交三通的CAD展开放样。

新方法的主要思路是将异径偏心斜交三通的展开问题转化为求解多个圆台展开的问题。

具体步骤如下：1.建立三维模型：在CAD软件中，根据异径偏心斜交三通的结构参数，建立其三维模型，包括两个相交的圆柱体和一个偏心的配接体。

2.切割圆柱体：将两个圆柱体根据与偏心的配接体的相交平面进行切割，得到多个截面。

3.圆台展开：对每个截面进行圆台展开，即将圆台展开成矩形。

展开的方法可以采用传统的等变形展开法或者参数化展开法。

4.拼接展开图形：根据切割的顺序和位置，拼接所有的展开图形，得到异径偏心斜交三通的总展开图形。

通过该新方法，可以有效地解决异径偏心斜交三通的展开问题，并实现高精度的展开图形。

与传统的展开方法相比，该方法具有如下的优点：1.计算简单：将异径偏心斜交三通的展开问题转化为多个圆台展开的问题，减少了计算的复杂性，提高了展开的效率。

2.精度高：采用等变形展开法或者参数化展开法，可以确保展开图形的准确性和精度。

3.易于制造：展开图形是二维的，可以直接应用于加工和制造过程中，提高了制造的效率和便利性。

需要注意的是，该新方法在实际应用中仍然需要进一步研究和验证。

同时，对于特殊形状的异径偏心斜交三通，可能需要进一步优化算法或开发专门的软件工具。

管道三通制作下料放样工具的测量及制作方法程英辉;张国祥【摘要】为了管道三通制作下料放样简便且准确,研制了模拟分支管道与主管道连接方式,设计了一种制作下料放样的工具,并介绍了放样及制作方法.【期刊名称】《冶金动力》【年(卷),期】2018(000)007【总页数】2页(P8-9)【关键词】三通;放样工具【作者】程英辉;张国祥【作者单位】河钢集团承钢公司,河北承德 067002;河钢集团承钢公司,河北承德067002【正文语种】中文【中图分类】TG93前言在冶金企业各种介质管道中，三通的使用非常普遍，在施工现场进行制作时，经常需要现场在主管道上开孔连接分支管道制作三通，施工人员大多凭经验在主管道上开孔并切割分支管道，通过不断对比接口部分，反复修理两根管道的接口边缘，最终实现管道接口部位吻合，费时、费力，尤其是在管径大、管材密度大、施工场所狭窄时，对比过程困难，工作效率极低。

为了提高三通制作的施工效率、降低对技工经验的要求，提高施工质量，笔者利用模拟分支管道与主管道连接的方式制作出一种管道三通制作下料放样工具。

1 三通制作原理利用模拟分支管与主管道连接形成三通的方式，设计了一种便于在施工现场使用的管道放样工具，管道下料放样工具及管道示意图（详见图1）中，管道下料放样工具的定位尺直径为分支管道的直径，放置到主管道上，模拟分支管道放置到主管道上后，定位尺的实际点位置为两管连接的相贯线，将这些点连接起来就形成了在主管道上准确的连接位置。

图1 管道下料放样工具及主管道示意图将分支管道放置到管道下料放样工具的另一端（如图2所示），利用定位尺的另一端形成的曲线在分析管道上画出相关线的位置。

图2 在分支管道上画相贯线的示意图2 三通制作方法它由2块定位板、1块橡胶板、2条定位螺栓、4个螺母、1个定位块和多个定位尺组成，定位板和橡胶板为相同直径的圆形板，两块定位板分别位于橡胶板的两侧，在定位板和橡胶板的圆周均布有多个定位孔，定位孔与定位板和橡胶板中心的距离相等，两块定位板和橡胶板的定位孔的位置分别一一对应，多个定位尺为长度相等的圆钢杆，定位尺的直径与定位孔的孔径相匹配，在两块定位板和橡胶板上分别有相对的两个定位螺孔，定位块为U型钢块，定位块的上端面垂直焊接两条定位螺栓，两条定位螺栓之间的距离与定位板的两个定位螺孔之间的距离相匹配。

三通管放样加工制作三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角(α)分为正交三通(α＝90°)和斜交三通(α＜90°)。

图1—1为三通管的投影图。

图1-1 三通管的立体图和投影图1．同径正交三通管的展开及制作1．1 同径正交三通管的展开同径正交三通管展开图的步骤、方法如下。

①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。

②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。

③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图(又称雄头样板)。

④以直线AB为对称线，将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。

图1—2 同径正交三通管展开图1．2 同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之，再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割。

切割时，应根据坡口的要求进行，支管上要全部坡口，坡口的角度在角焊处为45°，对焊处为30°从角焊处向对焊处(即尖角处)逐渐缩小坡口角度，且要过渡均匀。

同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。

2．异径正交三通管的展开及制作异径正交三通管也称异径正三通，简称异径三通，图1—3为异径三通的立体图和投影图。

2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。

图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ)的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。

三通管放样加工制作三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角(α)分为正交三通(α＝90°)和斜交三通(α＜90°)。

图1—1为三通管的投影图。

图1-1 三通管的立体图和投影图1．同径正交三通管的展开及制作1．1 同径正交三通管的展开同径正交三通管展开图的步骤、方法如下。

①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。

②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。

③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图(又称雄头样板)。

④以直线AB为对称线，将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。

图1—2 同径正交三通管展开图1．2 同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之，再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割。

切割时，应根据坡口的要求进行，支管上要全部坡口，坡口的角度在角焊处为45°，对焊处为30°从角焊处向对焊处(即尖角处)逐渐缩小坡口角度，且要过渡均匀。

同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。

2．异径正交三通管的展开及制作异径正交三通管也称异径正三通，简称异径三通，图1—3为异径三通的立体图和投影图。

2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。

图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ)的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。

三通的制作流程蓝色字体为改过的部分。

一、创建T型三通的步骤1、选用“公制常规模型.rft”，进入右立面视图，锁定参照标高的位置，在"可见性/图形替换”中的注释类别里去掉勾选“标高S图1锁定标咼1立面二右的可见性/图形替换11複型类别注释类别导入的类别1叼在此视圉中显示注释类别可见性•…0廨照平面5:…H参照线S®尺寸标注j=•…□自动翌制尺寸标注•••□标高图2隐藏标高2、绘制主风管（1）|»入左/右立面，选择“实心-拉伸”工具，绘制拉伸轮廓，并标注尺寸，添加参数,如下图3所示：无需绘制参照平面，直接与原有的参照平面确定位置关系。
