文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!埋地钢质管道腐蚀防护工程检验现行1. 引言埋地钢质管道在长期使用过程中，由于地下环境复杂多变，易受到腐蚀的影响。
埋地钢质管道的腐蚀类型及防护摘要：在油气地面工程中，管道是输送石油资源的主要设施，随着我国经济发展水平的提高，对能源的需求逐渐增加，对油气管道的高效利用产生了积极影响。
在实践中，为提高油气管道的技术应用效果，延长埋地管道的使用寿命，有必要了解管道发生腐蚀的相关原因，积极探索切实有效的防护方法，提高管道的安全性能，避免油气管道的潜在应用价值受到不利影响，使管道处于安全稳定的应用状态，以保持良好的油气供应，具有重大的社会经济效益。
本文对埋地钢质管道的腐蚀及防护类型进行调查分析，以供参考。
关键词：钢管；埋地；腐蚀和保护1前言埋地管道大多所处环境复杂，运输介质大多具有腐蚀性，因此会出现本体破裂、穿孔等情况，严重影响管道的使用性能和安全性，影响管道的运行寿命。
如果管道被腐蚀、穿孔，将导致运输介质泄漏，威胁人们的生命健康、财产安全和社会稳定，并造成巨大的经济损失，因此，埋地管线的腐蚀防护研究，具有重大的现实意义。
2管道腐蚀管道腐蚀是指管道金属与其接触的固体、液体或气体介质发生化学反应的过程，主要分为电化学腐蚀和化学腐蚀。
化学腐蚀是管道金属由于化学作用而发生的腐蚀。
例如，金属溶解在汽油和酒精等非电解质中，或在干燥空气中腐蚀。
化学腐蚀是金属与氧化剂之间的氧化还原反应。
电化学反应是指金属与电解液接触，产生电流效应，金属原子会失去电子而被氧化，在这个过程中会产生电流。
金属管道的缺陷会提高管道的渗透性，增加金属管道的腐蚀介质和碳化程度，使金属管道的腐蚀越来越严重。
金属管道的腐蚀和膨胀也会导致其不断开裂，腐蚀与管道缺陷的相互作用会进一步促进金属管道的腐蚀和破坏。
随着石油工业的发展，石油的管道输送受到了特别的重视。
管道埋于地下，受酸、碱、盐等腐蚀因素的影响，造成管道外防腐层损坏、老化、开裂，导致管道穿孔、泄漏，甚至起火、腐蚀、爆炸。
同时，也会导致环境污染和资源浪费。
有必要研究一种更有效的油气气埋地管道腐蚀防护优化方法，对保障油气管道的运行安全具有重要意义。
钢质管道的外腐蚀防护与评价【摘要】结合油气运输、石油化工中常涉及到的管道，简要阐述了钢质管道的外腐蚀防护方法和防腐层性能评价。
着重叙述了钢质管道外防腐中目前常用的三层聚乙烯和双层熔结环氧粉末两种表面涂层的发展和应用情况。
【关键词】外腐蚀防护法；三层聚乙烯；双层熔结环氧粉末；性能评价1、前言一般来说输油、输气管道及其它输送流体管道都是埋在地下或暴露在大气的环境中的钢制管道，管道的外层会受到大气环境的严重腐蚀，因此它的防腐保护是非常重要的，也是提高管道使用寿命和达到使用要求的根本保证。
对于石油化工中常用的钢质管道，防腐一直是管道设计中必须考虑的重要的问题。
防腐涂层作为一种保护层把金属与腐蚀介质隔开。
涂层的阻挡性能越好，金属的腐蚀进程就越缓慢。
阻挡性能可以直接通过试验，进行分析评价，也可以由其它性能指标反映出来。
2、钢质管道的外腐蚀防护方法钢质管道的腐蚀主要分为管道内腐蚀和管道外腐蚀。
内腐蚀影响因素主要为所输送介质和其中杂质的物理化学特性；外腐蚀的原因包括外防腐层的外力破损，外防腐层的质量缺陷，钢管的质量缺陷，管道埋设的土壤环境腐蚀。
目前国内外长输油气管道腐蚀控制主要发展方向是在外防腐方面。
管道外腐蚀防护方法主要有环境处理法和表面涂层法两种。
环境处理法，是使环境在不影响工艺的情况下变化管道所处环境，从而降低腐蚀性；表面涂层法，是在管道表面涂覆防腐层。
对埋地油气钢质管道进行外腐蚀控制的普遍方法是采用防腐涂层和阴极保护的联合防护方法。
合适的选择和使用防腐涂层能够对铺设完好的管道提供超过90%的保护。
自20世纪50年代的克独长输管线引用了前苏联的石油沥青防腐技术以来，石油沥青在相当长的一段时期内一直是我国最常采用的防腐层。
从70年代开始，环氧煤沥青、煤焦油瓷漆、聚乙烯胶带、挤压聚乙烯防腐层（2pe和3pe）和熔结环氧粉末(单层fbe和双层fbe)等多种防腐材料相继投入应用。
从90年代后期以来，三层聚乙烯(3pe)和双层熔结环氧粉末(双层fbe)两种防腐层逐渐成为主流。

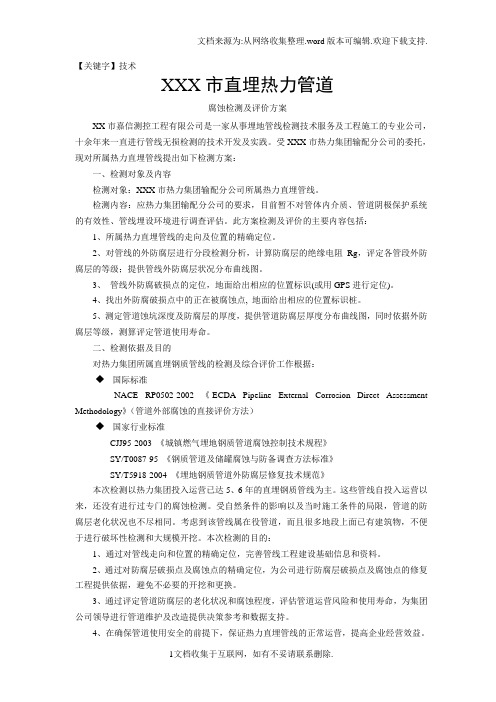

【关键字】技术XXX市直埋热力管道腐蚀检测及评价方案XX市嘉信测控工程有限公司是一家从事埋地管线检测技术服务及工程施工的专业公司，十余年来一直进行管线无损检测的技术开发及实践。
受XXX市热力集团输配分公司的委托，现对所属热力直埋管线提出如下检测方案：一、检测对象及内容检测对象：XXX市热力集团输配分公司所属热力直埋管线。
检测内容：应热力集团输配分公司的要求，目前暂不对管体内介质、管道阴极保护系统的有效性、管线埋设环境进行调查评估。
此方案检测及评价的主要内容包括：1、所属热力直埋管线的走向及位置的精确定位。
2、对管线的外防腐层进行分段检测分析，计算防腐层的绝缘电阻Rg，评定各管段外防腐层的等级；提供管线外防腐层状况分布曲线图。
3、管线外防腐破损点的定位，地面给出相应的位置标识(或用GPS进行定位)。
4、找出外防腐破损点中的正在被腐蚀点, 地面给出相应的位置标识桩。
5、测定管道蚀坑深度及防腐层的厚度，提供管道防腐层厚度分布曲线图，同时依据外防腐层等级，测算评定管道使用寿命。
二、检测依据及目的对热力集团所属直埋钢质管线的检测及综合评价工作根据：◆国际标准NACE RP0502-2002 《ECDA Pipeline External Corrosion Direct Assessment Methodology》（管道外部腐蚀的直接评价方法）◆国家行业标准CJJ95-2003 《城镇燃气埋地钢质管道腐蚀控制技术规程》SY/T0087-95 《钢质管道及储罐腐蚀与防备调查方法标准》SY/T5918-2004 《埋地钢质管道外防腐层修复技术规范》本次检测以热力集团投入运营已达5、6年的直埋钢质管线为主。
这些管线自投入运营以来，还没有进行过专门的腐蚀检测。
受自然条件的影响以及当时施工条件的局限，管道的防腐层老化状况也不尽相同。
考虑到该管线属在役管道，而且很多地段上面已有建筑物，不便于进行破坏性检测和大规模开挖。
埋地钢质管道外腐蚀直接评价方法与检测的实施过程林守江（天津市嘉信技术工程公司 天津300384）摘 要 埋地钢质管线的腐蚀检测和评价是确定腐蚀状况、制定维修方案的基础，外腐蚀直接评价方法提供了对不适合内检的管道腐蚀检测和评价的实施方案。
在腐蚀检测过程中间接检测方法的配合使用，对保证检测结果的可靠性、减小单一方法的局限性非常重要。
本文结合工程实际就腐蚀检测及直接评价方法的实施过程中检测项目的确定，工具的选择等问题进行了探讨。
关键词钢质管道、腐蚀检测、ECDA、腐蚀直接评价一、引言埋地钢质管线的腐蚀检测及评价是指对管线的防腐层、阴极保护状况、管体腐蚀损伤、土壤腐蚀条件进行全面检测之后，结合管道的运行历史，对管道腐蚀进行现状评价的过程。
准确地掌握防腐层的缺陷、阴极保护的有效性及土壤腐蚀条件等状况，通过实施必要的开挖验证，进而确定管体的腐蚀缺陷程度，是成功地实施腐蚀直接评价的关键。
近年来，在新行业标准的推动下，我国越来越多的管道单位开展了外腐蚀直接评价（ECDA）方法的实践。
推动了管道的安全管理工作水平提高，取得了令人瞩目的进展。
由于埋地管线所处地区的不同，土壤腐蚀环境、管道防腐层的状况、阴极保护有效性、管道运行条件等差异的原因，导致了管体腐蚀损伤状况的不同。
这些差异使得在腐蚀检测的过程中，实施检测项目的重点应有所不同，也可能需要采用不同的间接检测工具和方法。
特别是我国的绝大多数管线以前从未实施过ECDA方法，管道的历史数据缺乏，加之很多检测工程受预算经费的限制，不可能完全照搬ECDA标准中的做法。
但是，通过贯彻ECDA方法中的先进理念和技术原则，对于解决我国腐蚀检测评价中存在的方法单一，数据可靠性不高，实施队伍技术水平参差不齐等问题，提高腐蚀控制水平，有效保证管道的运行安全，提高管道资产的效益等方面都会起到重要的推动作用。
二、腐蚀检测的实施范围在早先的行业标准SY/T 0087-95《钢质管道及储罐腐蚀与防护调查方法标准》中规定了对管道的腐蚀调查方法分为：全线普查、重点调查以及日常调查三类。
埋地管道外防腐完整性直接检测评价技术管道的安全性正日益受到人们的重视。
由于钢管的腐蚀和本身制造缺陷，以及第三方和人为破坏等原因，使管道事故频繁发生，严重影响管道的正常运行、人民的生命财产和周围的自然环境，管道的安全可靠性问题日益突出。
为达到安全、经济运行的目的，埋地管道外防腐完整性直接检测在管道运行中已经成为一个重要的组成部分。
外防腐层和阴极保护的联合作为公认的最佳保护方法，已经广泛用于埋地管道的腐蚀控制。
埋地管道的外防腐完整性直接检测评价就是对外防腐层与阴极保护系统的联合作用进行同时检测评价。
目前，很多业主只对埋地管道的外防腐层漏电点进行定位，对防腐层的总体质量状况进行粗略的评价，这样就无法给业主提供合理、科学、经济的管道维护、维修及监控措施，评价结果只能是片面的甚至错误的，根据检测评价结果进行维护管理往往会对埋地管道造成更大的伤害。
所以对埋地管道外防腐完整性进行直接检测与评价，就必须同时对外防腐层与阴极保护系统进行综合检测与评价，这样才能得出较为全面、合理的管道维护、维修与监控措施。
随着埋地管道外腐蚀检测技术的发展和完善，以及和国际上埋地管道外防腐完整性检测评价规范的全面接轨，我公司依据NACE RP-0502-2002中埋地管道外腐蚀直接评价法ECDA，从事埋地管道外防腐完整性检测评价项目的技术工程、咨询与监理服务。
1、埋地管道外防腐完整性直接检测评价的主要内容（1）全面检测外防腐层的现状，包括：防腐层老化情况、破损位置及破损程度，破损处管体的腐蚀特性等，评价其完整性情况；（2）全面评价阴极保护系统的运行情况，对其保护水平（管道是否获得全面、合适的阴极保护，是否存在欠保护及过保护情况）给予评价；（3）测量杂散电流分布的情况，评价其对管道外腐蚀的影响；（4）开挖验证和直接无损检测，包括管道壁厚测量﹑管道涂层测量；（5）建立ECDA检测数据库；（6）评价其管道的完整性，提出外腐蚀控制的改进建议。
埋地钢质管道腐蚀与防护
随着城市发展，地下管道越来越多，而埋地钢质管道的腐蚀问题也逐渐凸显出来，给生产生活带来了一定的困扰和安全隐患。
本文将介绍埋地钢质管道腐蚀的原因与危害以及防护措施和方法。
一、埋地钢质管道腐蚀的原因
1.地下介质腐蚀：土壤、石灰岩、淤泥、河流、湖泊等地下介质会对钢管产生化学反应，造成腐蚀。
2.电化学腐蚀：钢管与电解质（土壤、地下水）接触后，形成一个阳极区和阴极区，形成电池，产生电化学腐蚀。
3.微生物腐蚀：土壤中的一些微生物如硫酸盐还原菌、铁化细菌等生物，对管道形成腐蚀性环境。
二、埋地钢质管道腐蚀的危害
1.降低安全性：腐蚀后的管道壁厚度减薄，可能发生爆管、泄漏等危险事故。
2.影响正常使用：腐蚀后的管道内部充满了产生的铁酸盐等物质，会很大程度上降低管道的排放能力。
3.损害环境：泄漏的液体会污染土壤、地下水等环境，导致严重的环境问题，对生态造成不利影响。
三、埋地钢质管道腐蚀的防护措施和方法
1.电化学防护：将一条较为稳定的电流引入到管道周围的地下
水或土壤，形成保护电位使钢管处于阴极状态，避免电化学腐蚀的
发生。
2.外涂层防护：在钢管外表面直接涂覆石油沥青、环氧油漆等
防护层，有效隔绝氧、水分的侵入。
3.内腔涂层防护：采用聚氨酯等涂层，形成一层完整的防护膜，避免内部水分和化学物质的侵蚀。
4.材质选择：采用耐腐蚀性能强的不锈钢材料、塑料管材等材
料代替钢管，有效提高使用寿命，降低了腐蚀损坏率。
埋地钢质管道的腐蚀防护问题是一个非常重要的环节，需要采
取多种手段和措施进行防护，降低腐蚀损坏率，确保使用寿命和安
全环保。
