戴维南定理实验报告篇一：验证戴维南定理实验报告一、实验目的1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。
2. 掌握测量有源二端网络等效参数的一般方法。
二、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流ISC，其等效内阻R0定义同戴维南定理。
Uoc（Us）和R0或者ISC（IS）和R0称为有源二端网络的等效参数。
2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R0在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc，则等效内阻为如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。
(2) 伏安法测R0用电压表、电流表测出有源二端网络的外特性曲线，如图3-1所示。
根据外特性曲线求出斜率tgφ，则内阻图3-1也可以先测量开路电压Uoc，再测量电流为额定值IN时的输出端电压值UN，则内阻为(3) 半电压法测R0 如图3-2所示，当负载电压为被测网络开路电压的一半时，负载电阻（由电阻箱的读数确定）即为被测有源二端网络的等效内阻值。
图3-2 (4) 零示法测UOC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图3-3所示。
零示法测量原理是用一低阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。

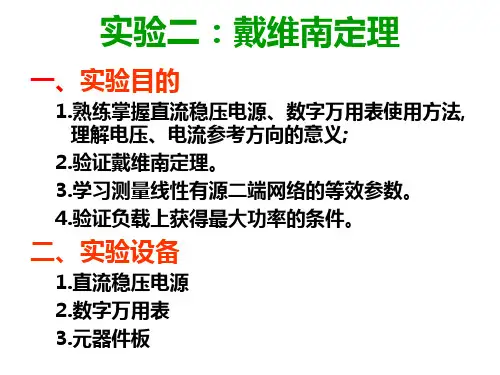

戴维南定理的验证实验一、 实验目的 1. 验证戴维南定理。
2. 加深对等效电路概念的理解。
3. 掌握测量有源二端网络等效电路参数的方法。
二、 实验设备1. 电工实验台 1台2. 万用表 UT61A 1块3. 电阻元件 330、510、750、1K 、1.5K 、2K 、2.4K 、3K 、4.7K 各1只 4. 联接导线 若干 三、 实验原理与说明由戴维南定理可知：任何一个线性含源二端网络N s ，对外电路来说，可以用一个电压源和电阻的串联组合来等效，此电压源的电压等于该网络N s 的开路电压u oc ，而电阻等于该网络中所有的独立电源置零后的输入电阻R eq 。
如图4-1所示。
Ru +- （a ） (b)图4-1上述的有源二端网络与含源支路完全等效是指它们的外部特性完全相同，即有源二端网络N s 在端口1-1’处与含源支路在1-1’处，都接入同样大小负载，则流过负载的电流完全相等。
由含源支路的外部特性不难得出有源二端网络的外部特性：u=u oc －R eq ×i,其伏安特性曲线如图4-2所示。
由此可见，只要测出有源二端网络N s 在端口1-1’处的开路电压u oc 和短路电流i sc ，即可得出戴维南等效电阻：R eq =ocscu i 。
但是一些有源二端网络是不充许短路的，测量短路电流会损坏电路内部元件，因此可以间接地进行测定。
u ocu ii sc图4-2首先测出有源二端网络N s 在端口1-1’处的开路电路电压u oc ，然后接上一个已知负载电阻R L ，测出u L 及i ，如图4-3所示，则L L oc LL L oc L oc R u uR u u u i u u q ⨯-=-=-=)1(Re （4.1）R u +-L图4-3四、 实验内容与方法1. 按图4-4联接电路，u s 接直流稳压电源。
经实验指导教师检查后，接通电源。
调节电源电压粗、细调旋钮，使u s 的电源电压为5V 。
戴维南定理实验报告引言：戴维南定理是图论中的一个重要定理，由西方数学家戴维南于1957年提出。
该定理在解决一个具有实际应用背景的问题中起到了关键作用。
本篇实验报告将介绍戴维南定理的概念、证明思路以及在实验中的应用。
一、戴维南定理的概念戴维南定理是图论中用于解决带权有向图的最短路径问题的一个重要工具。
它可以简洁地表达为：“对于任意给定的带权有向图，从其中选出若干个点形成一个子图，使得子图中每个点的出度与入度的差的绝对值不超过1，那么可以将该子图形成一个环，使得该环上的权值之和最小。
”二、戴维南定理的证明思路为了证明戴维南定理，我们需要运用图论中的一些基本概念和定理。
首先，我们引入欧拉回路的概念，即通过图中每条边恰好一次的路径。
戴维南定理可以看作是欧拉回路在带权有向图中的推广。
然后，我们运用了图的连通性和奇点的概念。
对于一个图来说，如果从任意一个点出发，能够到达图中的任意其他点，则称该图是强连通图；如果一个节点的出度与入度差为奇数，则称该节点为奇点。
通过配对奇点的方式，我们可以用边连结奇点，形成一个或多个轮流经过奇点的环，其中每个环的权值之和都是最小的。
最后，为了得到最小权值环，我们需要运用贪心算法。
在算法的每一步，我们都选择当前权值最小的边，然后将其插入子图中，同时更新子图的点的入度与出度。
通过这一过程，我们逐步地构建出了最小权值的环。
三、戴维南定理在实验中的应用戴维南定理在实际应用中有许多重要的应用。
其中一个典型的例子是交通路径规划。
假设我们有一个带有道路权值的城市地图，每条道路都有一个权值代表通行的时间或距离。
如果我们需要找到从一个地点到另一个地点最短的路径，戴维南定理可以帮助我们通过确定子图和环的方式来计算最短路径，并且保证我们的路径是合理的和最优化的。
此外，戴维南定理还可以应用于网络通信中的数据传输。
在网络通信中，我们需要找到从源节点到目标节点的最短路径，以保证数据的快速传输。
戴维南定理可以帮助我们在带有成本或带宽限制的网络中找到最优解，并优化数据传输的效率。

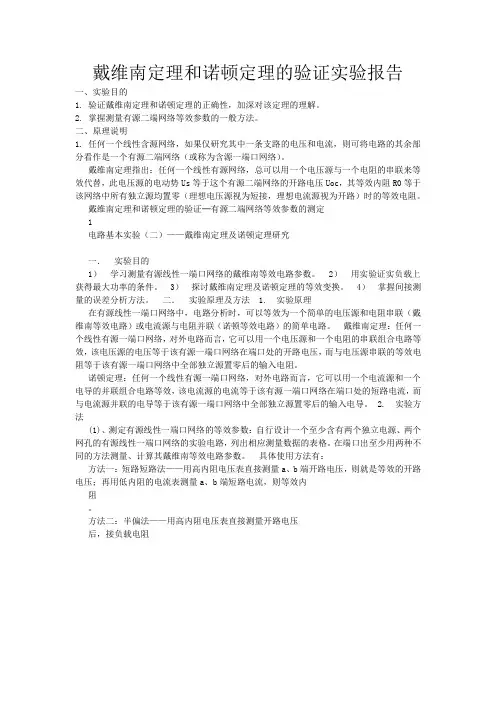

戴维南定理和诺顿定理的验证实验报告一、实验目的1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。
2. 掌握测量有源二端网络等效参数的一般方法。
二、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
戴维南定理和诺顿定理的验证─有源二端网络等效参数的测定1电路基本实验（二）——戴维南定理及诺顿定理研究一．实验目的1）学习测量有源线性一端口网络的戴维南等效电路参数。
2）用实验证实负载上获得最大功率的条件。
3）探讨戴维南定理及诺顿定理的等效变换。
4）掌握间接测量的误差分析方法。
二．实验原理及方法 1. 实验原理在有源线性一端口网络中，电路分析时，可以等效为一个简单的电压源和电阻串联（戴维南等效电路）或电流源与电阻并联（诺顿等效电路）的简单电路。
戴维南定理：任何一个线性有源一端口网络，对外电路而言，它可以用一个电压源和一个电阻的串联组合电路等效，该电压源的电压等于该有源一端口网络在端口处的开路电压，而与电压源串联的等效电阻等于该有源一端口网络中全部独立源置零后的输入电阻。
诺顿定理：任何一个线性有源一端口网络，对外电路而言，它可以用一个电流源和一个电导的并联组合电路等效，该电流源的电流等于该有源一端口网络在端口处的短路电流，而与电流源并联的电导等于该有源一端口网络中全部独立源置零后的输入电导。
2. 实验方法(1)、测定有源线性一端口网络的等效参数：自行设计一个至少含有两个独立电源、两个网孔的有源线性一端口网络的实验电路，列出相应测量数据的表格。
在端口出至少用两种不同的方法测量、计算其戴维南等效电路参数。
