松下机器人基本操作参考资料30页PPT

安全开关按下过轻 [力度适中]
伺服电源打开 ＜可以打开＞
安全开关按下力量过大 伺服电源关闭
[力度过大]
＜不能打开＞
※１ ※２
※3
伺服打开
２ 打开 机器人运转 图标 ３．选择坐标系
※２ ※３
按下 右转换键 后，可以使用 键切换坐标
关闭
打开
关节
切换
直角
切换
工具
切换
圆柱
用户
(需要使用扩张机能设定)
＋
右转换键
＜在示教模式下使用用户功能键＞
※２４
＋ 保存
使用这些键 进行换页
Ｆ１ Ｆ２ Ｆ３ Ｆ４ Ｆ５
开始跟踪 检气・送丝 示教内容切换 追加次序指令 切替 *速度变换 焊接／空走 插补方式变换 坐标系变换 切替
上面的设定仅仅是假设，用户可以根据需要随意改变设定内容。
＊ 在示教以外的其他操作方式时，功能键的使用会随着操作方式的不同而不同。 如果要了解进一步的详细信息，请参考用户功能键使用说明。
向前微动
微动键
ＴＰ正面
液晶显示屏
向后微动
＋加
－减
确认/登录键 窗口切换键
（背面） 右转换键
取消键
安全开关
ＴＰ背面
右转换键
左转换键
模式选择开关
用户功能键
中文名称 非常停止开关
启动开关 暂停开关 伺服启动开关 Jog 微动键 登录键（确认键） 窗口切换键 取消键 用户功能键 模式选择开关 运动功能键 右转换键 左转换键 3 点安全开关
ﾌｧﾝｸｼｮﾝｷｰⅠ
４．运转 推荐坐标（直角坐标／运动）（工具坐标／角度）
1)各轴运动时坐标系的选择
直角
焊枪的运动

使用呼出命令将 Taiki001.prg调出。
■编号指定方式 ＝ 用外部启动盒选中Prog****编号后，再启动程序的方式。 （3种启动选择方式可启动的文件数量各不相同 ）
注）要打开另一个和Prog****不同名称的文件时，需使用CALL命令（读入命令）。 例）ＣＡＬＬ ＢＵＲＡＫＥＴＯ123
■主程序方式 ＝ 通过连续启动主程序，把跳传命令分配到输入信号锁打开的启动程序中的方式。
5
通用输入005
6
通用输入006
7
通用输入007
8
通用输入008
启动输入
个选择开关 ＯＮ
1
外部伺服ON输入
2
（预备）*
3
运行模式输入
4
示教模式输入
5
（预备）
6
错误解除输入
7
启动输入
8
停止输入
７
用户功能图标的设定
内容 示教器下部的用户功能键F1—F6的设定可自由变更。
操作方法
設定
扩张設定
按键的用户化设定（用户功能键）
安装附属于焊枪支架的干伸尺，拧松下图显示的A，B螺栓，移动焊枪位置调整台C，将 焊枪焊丝与干伸尺中心孔对齐，然后拧紧A，B螺栓。
焊枪位置调整台
内六角螺丝
底盖
六角螺丝 对中尺
焊枪顶端 （电弧发生点）
中心点
对中尺顶端详图
注意 如果没有调整焊枪干伸就回转焊枪本体关节，则焊枪前端轨迹不是标准圆， 这将会成为对准位置发生偏差的原因，请勿懈怠此环节。
・起弧异常后，移至重试动作点的时间 [重新起弧次数]
・起弧重试的次数（1-9次） [移动距离]
・1次变更起始位置的距离 [返回速度]

产业机器人操作说明书基本操作型号No.YA-1 NA 系列VR Ⅱ系列GⅡ控制器内容1. 结构2. 如何使用示教盒3. 工作时得到的协助 (帮助)4. 示教模式操作 (示教)5. AUTO 模式6. 查看7. 有用的文件编辑功能 8. 错误和警报 9. 图标 10. 次序指令目录使用本产品之前，请仔细阅读本手册并保存本手册以备以后使用。

OM0105045E00(0105045)0108Panasonic机器人VRⅡ系列的"操作手册"系统 名字 描述和备注 用法安全手册 Panasonic机器人是在使用者遵守本手册内容的前提上被设计和制造的。

使用者在使用本列表中其他手册前一定要首先阅读并了解本手册的内容。

本手册解释了与工业机器人相关的基本法律和规则以及在逐步进行安装，维护和修理时的安全规程。

本文件用于机器人安装时的培训程序以及对所有机器人操作人员定期的安全操作培训。

机器人系统操作手册文件解释了标准机器人系统的配置和安装,例如通常的CO2焊接机器人系统。

本文件用于了解机器人系统的配置和安装中通常的系统连接。

机器人本体操作手册本文件解释了机器人本体的运输，安装，连接，初始设定，维护和修理。

文件的内容被限制在设备的硬件。

本文件供从事安装及维护的人员使用。

机器人控制器操作手册本文件解释了机器人控制器的运输，安装，连接，初始设定，维护和修理。

本文件的内容仅限于设备的硬件。

注意)机器人安装时软件的初始设定见"操作手册，高级操作"。

本文件供从事安装及维护的人员使用。

可选设备操作手册本文件解释GⅡ系列可选设备的安装，连接和修理。

本文件的内容仅限于设备的硬件。

注意)机器人安装时软件的初始设定见"操作手册高级操作"。

本文件用于可选设备。

本文件供从事安装及维护的人员使用。

操作手册基本操作本文件针对首次操作 Panasonic GⅡ机器人的操作人员。

本文件解释了基本的机器人功能和基本的机器人焊接操作。

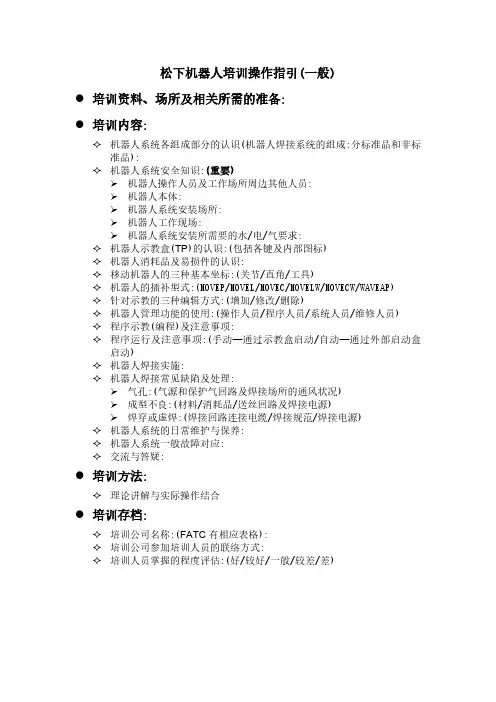

松下机器人培训操作指引(一般)
●培训资料、场所及相关所需的准备:
●培训内容:
✧机器人系统各组成部分的认识(机器人焊接系统的组成:分标准品和非标
准品):
✧机器人系统安全知识:(重要)
机器人操作人员及工作场所周边其他人员:
机器人本体:
机器人系统安装场所:
机器人工作现场:
机器人系统安装所需要的水/电/气要求:
✧机器人示教盒(TP)的认识:(包括各键及内部图标)
✧机器人消耗品及易损件的认识:
✧移动机器人的三种基本坐标:(关节/直角/工具)
✧机器人的插补型式:(MOVEP/MOVEL/MOVEC/MOVELW/MOVECW/WAVEAP)
✧针对示教的三种编辑方式:(增加/修改/删除)
✧机器人管理功能的使用:(操作人员/程序人员/系统人员/维修人员)
✧程序示教(编程)及注意事项:
✧程序运行及注意事项:(手动—通过示教盒启动/自动—通过外部启动盒
启动)
✧机器人焊接实施:
✧机器人焊接常见缺陷及处理:
气孔:(气源和保护气回路及焊接场所的通风状况)
成型不良:(材料/消耗品/送丝回路及焊接电源)
焊穿或虚焊:(焊接回路连接电缆/焊接规范/焊接电源)
✧机器人系统的日常维护与保养:
✧机器人系统一般故障对应:
✧交流与答疑:
●培训方法:
✧理论讲解与实际操作结合
●培训存档:
✧培训公司名称:(FATC有相应表格):
✧培训公司参加培训人员的联络方式:
✧培训人员掌握的程度评估:(好/较好/一般/较差/差)。
