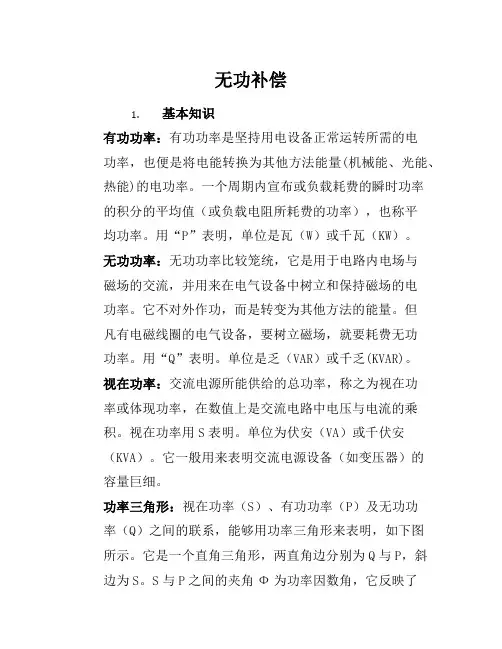

无功补偿1.基本知识有功功率：有功功率是坚持用电设备正常运转所需的电功率，也便是将电能转换为其他方法能量(机械能、光能、热能)的电功率。

一个周期内宣布或负载耗费的瞬时功率的积分的平均值（或负载电阻所耗费的功率），也称平均功率。

用“P”表明，单位是瓦（W）或千瓦（KW）。

无功功率：无功功率比较笼统，它是用于电路内电场与磁场的交流，并用来在电气设备中树立和保持磁场的电功率。

它不对外作功，而是转变为其他方法的能量。

但凡有电磁线圈的电气设备，要树立磁场，就要耗费无功功率。

用“Q”表明。

单位是乏（VAR）或千乏(KVAR)。

视在功率：交流电源所能供给的总功率，称之为视在功率或体现功率，在数值上是交流电路中电压与电流的乘积。

视在功率用S表明。

单位为伏安（VA）或千伏安（KVA）。

它一般用来表明交流电源设备（如变压器）的容量巨细。

功率三角形：视在功率（S）、有功功率（P）及无功功率（Q）之间的联系，能够用功率三角形来表明，如下图所示。

它是一个直角三角形，两直角边分别为Q与P，斜边为S。

S与P之间的夹角Ф为功率因数角，它反映了该交流电路中电压与电流之间的相位差（角）P=ScosφQ=Ssinφ为什么要设置无功补偿：电网中的电力负荷如电动机、变压器等，大部分归于理性负荷，在运转过程中需向这些设备供给相应的无功功率。

在电网中设备并联电容器等无功补偿设备今后，能够供给理性负载所耗费的无功功率，削减了电网电源向理性负荷供给、由线路运送的无功功率，因为电网削减了无功功率在中的运送，因而能够下降线路和变压器因运送无功功率形成的电能损耗，这便是无功补偿。

（不管是有功电流仍是无功电流，只需流过线路/电阻就要发生损耗）无功补偿有哪些方法：同步电机、串联电容器补偿、并联电容器补偿、串联电抗器补偿（超高压输电线路）以及SVC、SVG补偿。

就地涣散补偿和会集补偿。

就地补偿便是在负载地就地建立无功补偿设备，对单台设备进行补偿，这种补偿方法，补偿效果好无功丢失最小。

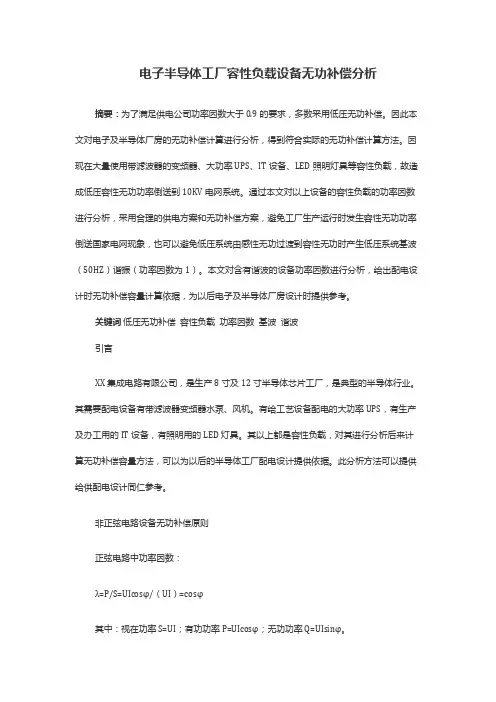

电子半导体工厂容性负载设备无功补偿分析摘要：为了满足供电公司功率因数大于0.9的要求，多数采用低压无功补偿。

因此本文对电子及半导体厂房的无功补偿计算进行分析，得到符合实际的无功补偿计算方法。

因现在大量使用带滤波器的变频器、大功率UPS、IT设备、LED照明灯具等容性负载，故造成低压容性无功功率倒送到10KV电网系统。

通过本文对以上设备的容性负载的功率因数进行分析，采用合理的供电方案和无功补偿方案，避免工厂生产运行时发生容性无功功率倒送国家电网现象，也可以避免低压系统由感性无功过渡到容性无功时产生低压系统基波（50HZ）谐振（功率因数为1）。

本文对含有谐波的设备功率因数进行分析，给出配电设计时无功补偿容量计算依据，为以后电子及半导体厂房设计时提供参考。

关键词低压无功补偿容性负载功率因数基波谐波引言XX集成电路有限公司，是生产8寸及12寸半导体芯片工厂，是典型的半导体行业。

其需要配电设备有带滤波器变频器水泵、风机。

有给工艺设备配电的大功率UPS，有生产及办工用的IT设备，有照明用的LED灯具。

其以上都是容性负载，对其进行分析后来计算无功补偿容量方法，可以为以后的半导体工厂配电设计提供依据。

此分析方法可以提供给供配电设计同仁参考。

非正弦电路设备无功补偿原则正弦电路中功率因数：λ=P/S=UIcosφ/（UI）=cosφ其中：视在功率S=UI；有功功率P=UIcosφ；无功功率Q=UIsinφ。

非正弦电路中功率因数：λ=P/S=UI1cosφ/（UI）=（I1/I）cosφ=vcosφ其中：基波因数v=I1/I；单相桥式整流电路v=2√2/π≈0.9；三相桥式整流电路v=3/π≈0.955。

非正弦电路设备无功补偿原则根据《全国供用电规则》要求，最低功率因数为0.9。

《工业与民用供配电设计手册》简称《配电手册》，其是用电容器组的容性无功进行补偿，把功率因数补偿到0.9以上。

《配电手册》的计算方法适用于正弦电路设备。

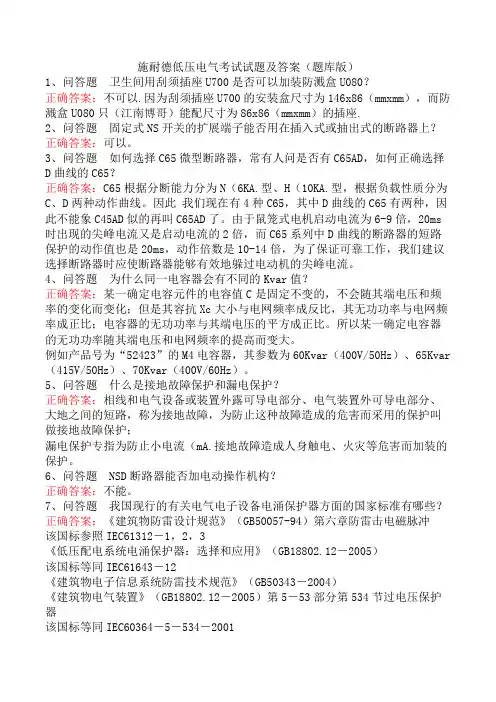

施耐德低压电气考试试题及答案（题库版）1、问答题卫生间用刮须插座U700是否可以加装防溅盒U080？正确答案：不可以.因为刮须插座U700的安装盒尺寸为146x86（mmxmm），而防溅盒U080只（江南博哥）能配尺寸为86x86（mmxmm）的插座.2、问答题固定式NS开关的扩展端子能否用在插入式或抽出式的断路器上？正确答案：可以。

3、问答题如何选择C65微型断路器，常有人问是否有C65AD，如何正确选择D曲线的C65？正确答案：C65根据分断能力分为N（6KA.型、H（10KA.型，根据负载性质分为C、D两种动作曲线。

因此我们现在有4种C65，其中D曲线的C65有两种，因此不能象C45AD似的再叫C65AD了。

由于鼠笼式电机启动电流为6-9倍，20ms 时出现的尖峰电流又是启动电流的2倍，而C65系列中D曲线的断路器的短路保护的动作值也是20ms，动作倍数是10-14倍，为了保证可靠工作，我们建议选择断路器时应使断路器能够有效地躲过电动机的尖峰电流。

4、问答题为什么同一电容器会有不同的Kvar值？正确答案：某一确定电容元件的电容值C是固定不变的，不会随其端电压和频率的变化而变化；但是其容抗Xc大小与电网频率成反比，其无功功率与电网频率成正比；电容器的无功功率与其端电压的平方成正比。

所以某一确定电容器的无功功率随其端电压和电网频率的提高而变大。

例如产品号为“52423”的M4电容器，其参数为60Kvar（400V/50Hz）、65Kvar （415V/50Hz）、70Kvar（400V/60Hz）。

5、问答题什么是接地故障保护和漏电保护？正确答案：相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的保护叫做接地故障保护；漏电保护专指为防止小电流（mA.接地故障造成人身触电、火灾等危害而加装的保护。

6、问答题NSD断路器能否加电动操作机构？正确答案：不能。

施耐德低压电气考试考试题（题库版）1、问答题中性线过载保护（OSN）一般在什么场合使用？正确答案：对于4极断路器STR22SE/STR23SEOSN，应用于三次谐波含量较高的系统的保护中性线保护，在（江南博哥）4P4d位置，中性线保护调节旋钮可整定至1.6×Ir。

2、问答题如何实现断路器MT的通讯？如何接线？正确答案：用户可根据需求选择本体通讯模块和抽架通讯模块，它们分别反映了MT本体和抽架上的电气参数及状态量。

因此，固定式MT只能选择本体通讯模块，抽屉式MT可同时选择两种通讯模块或只选择本体通讯模块。

所有通讯模块必须提供直流24V工作电源。

只有本体通讯模块的接线：（1）从直流24V电源侧引出2根电源线，分别接到每台MT二次端子排上的E1（+）、E2（-）；（2）对于4线通讯方式，从MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）引出4芯屏蔽双绞线，分别接至另一台MT断路器二次端子排上的E3A.、E4B.、E5（A’）、E6（B’），依次连接，构成4线通讯总线（3）对于2线方式，只要在每台MT二次端子排上短接E3和E5、E4和E6，然后引出2芯屏蔽双绞线，依次连接，构成2线通讯总线。

本体通讯模块+抽架通讯模块的接线：（1）从外部直流24V电源侧引出2芯导线，接到一个抽架通讯模块上部的一对“+”“-”端子，再从其旁边的一对“+”“-”引出2芯导线，接到另一个抽架通讯模块上部的“+”“-”端子，依次连接所有抽架通讯模块。

（2）用两芯导线连接MT二次端子排上的E1（+）和E2（—）至抽架通讯模块下部的“+”“-”端子；（3）用4芯屏蔽双绞线连接MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）至抽架通讯模块breaker侧的对应端子；（4）用导线连接MT二次端子排上的911、914、811、812、311、314至抽架通讯模块上的CT、CD、CE接点；（注：OF、SDE、CH、PF、XF、MX与本体通讯模块的连接，已在断路器内部完成，这里的OF、SDE、CH、PF是和本体通讯模块配套供应的专用附件，并不占用MT断路器标准配置的同类接点数量。

无功补偿基础知识详解一、功率的概念 ........................................................................... 错误!未定义书签。

二、需要无功补偿的原因 ........................................................... 错误!未定义书签。

三、无功补偿的一般方法 ........................................................ 错误!未定义书签。

四、无功补偿装置的分类 ........................................................ 错误!未定义书签。

五、采用无功补偿的优点 ........................................................ 错误!未定义书签。

六、无功补偿的应用例子 ........................................................... 错误!未定义书签。

一、功率的概念1、视在功率：视在功率是指发电机发出的总功率，其中可以分为有功部分和无功部分。

2、有功功率：有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。

3、无功功率：是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。

它不对外作功，而是转变为其他形式的能量。

凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。

无功功率不做功，但是要保证有功功率的传导必须先满足电网的无功功率。

二、需要无功补偿的原因在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。

如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。
