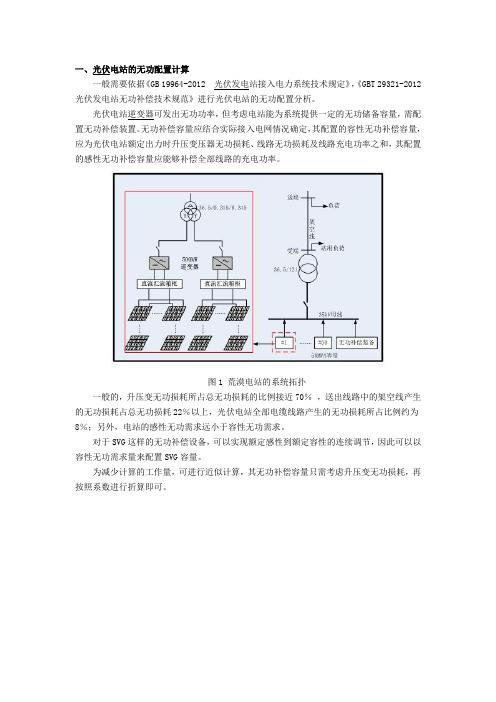

一、光伏电站的无功配置计算一般需要依据《GB 19964-2012 光伏发电站接入电力系统技术规定》，《GBT 29321-2012 光伏发电站无功补偿技术规范》进行光伏电站的无功配置分析。
光伏电站逆变器可发出无功功率，但考虑电站能为系统提供一定的无功储备容量，需配置无功补偿装置。
无功补偿容量应结合实际接入电网情况确定，其配置的容性无功补偿容量，应为光伏电站额定出力时升压变压器无功损耗、线路无功损耗及线路充电功率之和，其配置的感性无功补偿容量应能够补偿全部线路的充电功率。
图1 荒漠电站的系统拓扑一般的，升压变无功损耗所占总无功损耗的比例接近70％，送出线路中的架空线产生的无功损耗占总无功损耗22％以上，光伏电站全部电缆线路产生的无功损耗所占比例约为8％；另外，电站的感性无功需求远小于容性无功需求。
对于SVG这样的无功补偿设备，可以实现额定感性到额定容性的连续调节，因此可以以容性无功需求量来配置SVG容量。
为减少计算的工作量，可进行近似计算，其无功补偿容量只需考虑升压变无功损耗，再按照系数进行折算即可。
变压器无功损耗计算公式为：式中，QT 为变压器无功损耗，kvar；UK ％为变压器短路电压百分数，I0％为变压器空载电流百分数；S为变压器的视在功率，kVA；SN 为变压器额定容量kVA。
一般的，升压变的短路电压百分值为6.7％，空载电流百分值为0.4％。
按照此参数，升压变的无功需求约为电站总容量的7%，整个电站无功需求为10%；若光伏电站并网工程采用一次升压，即升压至35 kV并网，其无功补偿容量可按光伏电站总容量的10％配置。
考虑光伏电站容量对接入电网电压等级的要求及实际并网点对电压等级的限制，光伏电站并网工程可能需要两次升压，若光伏电站接入系统电压等级为110 kV，则还需进行35 kV／110 kV升压方可接入电网，一般35 kV／110 kV升压变短路电压百分值为10.5％，空载电流百分值为0．67％，因此若采用两次升压，其无功补偿容量可按光伏电站总容量的20％配置。
培 训 资 料目 录 培训对象培训目的培训内容一、电网知识二、低压配电系统1. 低压断路器2. 智能配电3. 低压配电开关4. 熔断器5. 变压器6. 漏电保护装置三、电网中的谐波与抑制1、国家对公共电网谐波含量的标准2、电网谐波源的产生3、电网谐波的危害4、电网谐波的抑制措施四、无功补偿知识1、无功补偿简介2、基本原理3、无功补偿的意义4、无功补偿系统的投切方式5、无功补偿系统的控制方式6、滤波补偿系统7、无功动态补偿装置工作原理与结构特点8、无功补偿方式分类9、无功补偿举例10、补偿常出现的问题11、无功补偿应用12、无功补偿应用选型的因素13、智能低压无功补偿关于智能低压无功补偿的概述与传统无功补偿装置的对比图及特点智能低压无功补偿装置市场发展现状及未来发展趋势分析培训对象电力设计院、社会设计院配电设计人员：电力局三产、私人成套厂安装调试人员、代理商营销及电气技术人员等等培训目的为了解决电网的无功补偿知识，了解和学习智能低压无功补偿南德电气智能电容器产品，掌握南德电气智能电容器在电网中的运行及补偿效果培训内容一、电网知识在电力系统中，联系发电和用电的设施和设备的统称。
属于输送和分配电能的中间环节，它主要由联结成网的送电线路、变电所、配电所和配电线路组成。
通常把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网，简称电网。
在现代电网的发展过程中，各国结合其电力工业发展的具体情况，通过不同领域的研究和实践，形成了各自的发展方向和技术路线，也反映出各国对未来电网发展模式的不同理解。
近年来，随着各种先进技术在电网中的广泛应用，智能化已经成为电网发展的必然趋势，发展智能电网已在世界范围内形成共识。
从技术发展和应用的角度看，世界各国、各领域的专家、学者普遍认同以下观点：智能电网是将先进的传感测量技术、信息通信技术、分析决策技术、自动控制技术和能源电力技术相结合，并与电网基础设施高度集成而形成的新型现代化电网。
在电流三角形中，功率因数为 0.7 时，无功电流与有功电流相等，都为 400×0.7=280A 那么功率因数提高到1 补偿容量为 280/1.44=194KVAR功率因数提高到 0.97时，无功电流为 280/4=70A （功率因数为 0.97 时，无功比有功 为 1：4） ，则补偿的无功电流为 280-70=210A此时补偿容量为 210/1.44=146KVAR当总电流为 250A 时，有功功率为 250A×0.4KV×0.7×1.732=121KW当功率因数为 0.97 时，无功与有功之比为 1/4，所以此时无功剩余为 121/4=30KV AR 这时一次侧总无功为30+4536/24/30=36.3KV AR此时无功与有功之比为 36.3/121=1/3.3功率因数 0.85 时无功与有功之比为 1/1.6所以能消除力率电费〖例题 4〗、有一台 10 回路 200KVAR 的电容柜，计算一下可控硅消耗的电能？10 回路的电容柜，共有可控硅 20 只，每路容量为 20KVAR,每只可控硅的导通时的压降 在 0.9V—1V 之间。
0.4KV、20KVAR 电容器的额定电流为 28.8A,那一只可控硅的功耗为P=UI=(0.9V—1V)×28.8A/2=（13～14.4）W20 只可控硅的功耗为20×（13～14）W=260W～288W〖例题 5〗、有一用户，按电压为 0.4KV 计算补偿容量为 200KVAR，但此用户系统有谐波，选 用 0.46KV 的电容器,此时补偿容量应为多少?电容器不在额定电压下运行和实际容量的计算公式为额额 实 实 Q U U Q 22 = 200= 额 Q 2 2 460 4 0 × ×= 额 Q 265KVAR〖例题 6〗、有一高压计量用户，灯力比为 6：4，月平均力率电费 8000 元，月平均总用电量 98000 度，日平均工作 10 小时，电价为0.389 元。
晋城集团培训资料杭州银湖电气设备有限公司目录一、无功补偿的基础知识1、什么是功率、功率因数2、为什么需要提高功率因数3、无功补偿的基本原理4、无功补偿的方法5、无功补偿的意义二、补偿设备介绍1、补偿设备的种类2、主要元件及作用3、接线形式三、高压无功补偿成套装置1、概述2、工作原理3、型号4、控制原则5、出厂试验四、操作维护事项1、安装、调试2、通电步骤3、成套产品故障处理4、维护第一篇、基本概念1、有功功率，无功功率，视在功率，功率因数有功功率（P）：实际为电器所吸收的电功率无功功率（Q）：交流电网中，由于有阻抗和电抗（感抗和容抗）的同时存在，电感和电容所储的电能仍能回输到电网，这部分功率在电源与电抗之间进行交换，交换而不消耗，称为无功功率。
视在功率（S）：在交流电网中，如负载是纯电阻，电压和电流是同相位，那么电压和电流的乘积就是有功功率，但在有电感或电容的电路中，电压和电流有着相位差，所以电压和电流的乘积并不是负载电路实际吸收的电功率，而是表面上的数值，叫做视在功率功率因数（COSφ）有功功率与视在功率的比值就是功率因数Q单相电路中：S=UXIP=U*I* cosφQ=U*I* sinφS=√P2+Q2三相电路中：S=√3U*IP=√3U*I* cosφQ=√3U*I* sinφS=√P2+Q2感性无功：感性负荷产生的无功（电机、变压器等）容性无功：容性负荷产生的无功（电容器）2、为什么要提高功率因数在一定的有功功率下，当用户企业cosφ越小，其视在功率也越大，为满足用电的需要，供电线路和变压器的容量也越大，这样不仅增加供电投资，降低设备利用率，也将增加线路网损。
负载的功率因数过低，供电设备的容量不能充分利用，在一定的电压下向负载输送一定的有功功率时，负载的功率因数越低，通过输电线路的电流越大，导线电阻的能量损耗和导线阻抗会造成电压降，所以功率因数是电力经济中的一个重要指标。
根据全国用电规则规定，在电网高峰负荷时，用户的功率因数应达到的标准：高压用电的工业用户和高压用电装有带负荷调整电压装置的电力用户，功率因数为0.9以上，其它100KV A 及以上电力用户和大中型电力排灌站，功率因数为0.85以上：农业用电功率因数为0.80以上。
