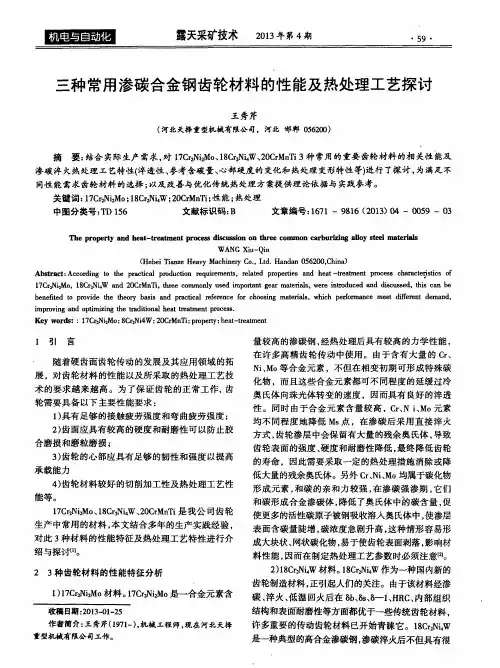

齿轮渗碳及热处理工艺规程

渗碳淬火工艺1、钢的淬火钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。

淬火可以显著提高钢的强度和硬度。

为了消除淬火钢的残余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。

所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。

淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。

1.1 淬火的定义和目的把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。

钢件淬火后获得马氏体或下贝氏体组织。

图4为渗碳齿轮20CrNi2Mo材料淬火、回火工艺。

度200℃8 空冷时间h图4 渗碳齿轮20CrNi2Mo材料淬火、回火工艺淬火的目的一般有：1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。

例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。

渗碳工件通过淬火回火后，硬度可达58~63HRC。

1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。

例如汽车半轴经淬火和高温回火（280~320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。

淬火时，最常用的冷却介质是水、盐水、碱水和油等。

通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。

1.2 钢的淬透性2.2.1 淬透性的基本概念所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就表明钢的淬透性愈好,例如45、40Cr 、42CrMo钢三种试样，按相同条件淬火后（油冷却），经检测45钢能被淬透的最大直径（称临界直径）φ10mm；40Cr钢能被淬透的最大直径φ22mm;42CrMo钢能被淬透的最大直径φ40mm。

1.齿轮轴零件的机械制造工艺规程1.1 零件工艺分析和确定生产类型1.1.1拟定工艺路线由给定的零件图可以看出，该零件图的是齿轮轴类零件，部分加工表面的精度等级达到5级，粗糙度达到0.4μm，因此先大致拟定如下工艺路线：①锻造毛坯，正火②对整个毛坯件进行粗车③对整个毛坯件进行半精车④热处理⑤精车⑥滚齿⑦钻孔，攻丝⑧调质处理⑨对50mm处进行磨削1.1.2确定零件的生产类型根据下式计算--------（1-1） 式中N----零件的生产纲领Q----产品的年产量m----每台（辆）产品中该零件的数量a%----备品率，一般取2%-4%b%----废品率，一般取0.3%-0.7%根据上式就可以计算求得该零件的年生产纲领，在通过查表，就能确定该零件的生产类型。

本设计中，Q=5000，m=1件/台，备品率和废品率为3%和0.5%，将数据代入上式得N=5176件/年，查表可知该零件为轻型零件，本设计中齿轮轴零件的生产类型为大批量生产。

1.2毛坯的选择，绘制毛坯图1.2.1选用锻件为毛坯，采用模锻成型的方法制造毛坯。

1.2.2确定毛坯尺寸及机械加工余量本锻件采用普通级，根据零件图的基本尺寸查表可初步得粗车，半精车，粗磨和精磨外圆的单边加工余量分别为6mm，1.1mm，0.4mm 和0.1mm。

又粗精加工分开时，对于粗车外圆的余量允许小于原表中余量的70%，故可取粗车余量为4.8mm，总的的余量为6.4mm。

再根据手册即可得锻件机械加工余量和公差为：单边加工余量半径a=6r=5±2。

于是，可初步得锻件图的尺寸，如图1-1所±2,长度方向aL示（图中粗实线表示锻件的外形，双点划线表示零件轮廓）。

1.3毛坯图的确定1.3.1计算毛坯加工余量和尺寸公差⑴根据图1-1和计算式---------------（1-2）设锻件最大直径为100mm，长为230mm，则图1-1 齿轮轴零件的锻件图根据上述计算数据，查表可确定零件的形状复杂系数为s，属于简单级别。

一、工作条件以及材料与热处理要求1.条件: 低速、轻载又不受冲击要求: HT200 HT250 HT300 去应力退火2.条件: 低速(＜1m/s)、轻载,如车床溜板齿轮等要求: 45 调质,HB200-2503.条件: 低速、中载,如标准系列减速器齿轮要求: 45 40Cr 40MnB (5042MnVB) 调质,HB220-2504.条件: 低速、重载、无冲击,如机床主轴箱齿轮要求: 40Cr(42MnVB) 淬火中温回火HRC40-455.条件: 中速、中载,无猛烈冲击,如机床主轴箱齿轮要求: 40Cr、40MnB、42MnVB 调质或正火,感应加热表面淬火,低温回火,时效,HRC50-556.条件: 中速、中载或低速、重载,如车床变速箱中的次要齿轮要求: 45 高频淬火,350-370℃回火,HRC40-45(无高频设备时,可采用快速加热齿面淬火)7.条件: 中速、重载要求: 40Cr、40MnB(40MnVB、42CrMo、40CrMnMo、40CrMnMoVBA)淬火,中温回火,HRC45-50.8.条件: 高速、轻载或高速、中载,有冲击的小齿轮要求: 15、20、20Cr、20MnVB渗碳,淬火,低温回火,HRC56-62.38CrAl38CrMoAl 渗氮,渗氮深度0.5mm,HV9009.条件: 高速、中载,无猛烈冲击,如机床主轴轮.要求: 40Cr、40MnB、(40MnVB)高频淬火,HRC50-55.10.条件: 高速、中载、有冲击、外形复杂和重要齿轮,如汽车变速箱齿轮(20CrMnTi淬透性较高,过热敏感性小,渗碳速度快,过渡层均匀,渗碳后直接淬火变形较小,正火后切削加工性良好,低温冲击韧性也较好)要求: 20Cr、20Mn2B、20MnVB渗碳,淬火,低温回火或渗碳后高频淬火,HRC56-62.18CrMnTi、20CrMnTi(锻造→正火→加工齿轮→局部镀同→渗碳、预冷淬火、低温回火→磨齿→喷丸)渗碳层深度1.2-1.6mm,齿轮硬度HRC58-60,心部硬度HRC25-35.表面:回火马氏体+残余奥氏体+碳化物.中心:索氏体+细珠光体11.条件: 高速、重载、有冲击、模数＜5要求: 20Cr、20Mn2B 渗碳、淬火、低温回火,HRG56-62.12.条件: 高速、重载、或中载、模数＞6,要求高强度、高耐磨性,如立车重要螺旋锥齿轮要求: 18CrMnTi、20SiMnVB 渗碳、淬火、低温回火,HRC56-6213.条件: 高速、重载、有冲击、外形复杂的重要齿轮,如高速柴油机、重型载重汽车,航空发动机等设备上的齿轮.要求: 12Cr2Ni4A、20Cr2Ni4A、18Cr2Ni4WA、20CrMnMoVBA(锻造→退火→粗加工→去应力→半精加工→渗碳→退火软化→淬火→冷处理→低温回火→精磨)渗碳层深度1.2-1.5mm,HRC59-62.14.条件: 载荷不高的大齿轮,如大型龙门刨齿轮要求: 50Mn2、50、65Mn 淬火,空冷,HB≤24115.条件: 低速、载荷不大,精密传动齿轮.要求: 35CrMO 淬火,低温回火,HRC45-5016.条件: 精密传动、有一定耐磨性大齿轮.要求: 35CrMo 调质,HB255-302.17.条件: 要求抗磨蚀性的计量泵齿轮.要求: 9Cr16Mo3VRE 沉淀硬化18.条件: 要求高耐磨性的鼓风机齿轮.要求: 45 调质,尿素盐浴软氮化.19.条件: 要求耐、保持间隙精度的25L油泵齿轮。

20CrMnTi 齿轮钢的热处理工艺1. 前言1.1 20CrMnTi 钢概述20CrMnTi 是低碳合金钢，该钢具有较高的机械性能，零件表面渗碳 0.7-1.1mm 。

在渗碳淬火低温回火后，表面硬度为58-62HRC ，心部硬度为30-45HRC 。

20CrMnTi 的工艺性能较好，锻造后以正火来改善其切削加工性。

此外，20CrMnTi 还具有较好的淬透性，由于合金元素钛的影响，对过热不敏感，故在渗碳后可直 接降温淬火。

且渗碳速度较快，过渡层较均匀，渗碳淬火后变形小。

适合于制造 承受高速中载及冲击、摩擦的重要零件，因此根据齿轮的工作条件选用20CrMnTi 钢是比较合适的。

经过910-940℃渗碳，870℃淬火，180-200℃回火后机械性能 的抗拉强度³1100Mpa 、屈服强度³850Mpa 、延伸率³10％、断面收缩率³45％， 冲击韧性³680，硬度为58-62HRC 。

20CrMnTi 合金成分表1.1 C Si Mn Cr S P Ni Cu Ti0.17～0.230.17～0.370.80～1.101.00～1.30£0.035£0.035£0.030£0.0300.04～0.101.2 20CrMnTi 泵体齿轮的的工艺流程：1.3 20CrMnTi 钢常见的热处理工艺表1.2 20CrMnTi 钢常见的热处理工艺表热处理工艺 工艺参数硬度要求工艺特点完全退火加热860~880℃，保温，炉 冷£217HB S消除残余应力，降低硬度正火加热920~950℃，保温，空 冷156~2 07HBS 加热温度在Ac3825℃线之上，细化晶 粒，消除组织缺陷，以获得珠光体+少 量铁素体组织淬火 加热860~900℃，保温，油 冷 48~54 HRC 淬火温度高，淬透性中等，变形较大， 硬度不高，耐磨性差回火加热500~650℃，保温2h ， 油冷30~36HRC 回火索氏体组织下料 锻造 正火清洗淬火回火加工渗碳包装清洗检验气体渗碳加热900~920℃，以0.15~0.2mm/h计保温时间加热温度不超过920℃，以避免晶粒长大渗碳后淬火与回火淬火：加热820~850℃，保温后油冷60~63HRC心部保持良好韧性的同时，表层获得高的强度、硬度、耐磨性与耐蚀性回火：加热180~200℃，保温2h，空冷表：56~62HRC心：35~40HRC气体碳氮共渗共渗温度840~860℃，出炉油冷60~65HRC心部保持良好韧性的同时，表层获得高的强度、硬度、耐磨性与耐蚀性回火温度160~180℃，出炉空冷表：58~62HRC心：35~40HRC固体渗硼渗硼温度900℃，保温4h，油冷(渗硼剂：85%SiC+10%B4C+5%KBF4) 。

20CrMnTi 齿轮钢的热处理工艺1. 前言1.1 20CrMnTi 钢概述20CrMnTi 是低碳合金钢，该钢具有较高的机械性能，零件表面渗碳 0.7-1.1mm 。

在渗碳淬火低温回火后，表面硬度为58-62HRC ，心部硬度为30-45HRC 。

20CrMnTi 的工艺性能较好，锻造后以正火来改善其切削加工性。

此外，20CrMnTi 还具有较好的淬透性，由于合金元素钛的影响，对过热不敏感，故在渗碳后可直 接降温淬火。

且渗碳速度较快，过渡层较均匀，渗碳淬火后变形小。

适合于制造 承受高速中载及冲击、摩擦的重要零件，因此根据齿轮的工作条件选用20CrMnTi 钢是比较合适的。

经过910-940℃渗碳，870℃淬火，180-200℃回火后机械性能 的抗拉强度³1100Mpa 、屈服强度³850Mpa 、延伸率³10％、断面收缩率³45％， 冲击韧性³680，硬度为58-62HRC 。

20CrMnTi 合金成分表1.1 C Si Mn Cr S P Ni Cu Ti0.17～0.230.17～0.370.80～1.101.00～1.30£0.035£0.035£0.030£0.0300.04～0.101.2 20CrMnTi 泵体齿轮的的工艺流程：1.3 20CrMnTi 钢常见的热处理工艺表1.2 20CrMnTi 钢常见的热处理工艺表热处理工艺 工艺参数硬度要求工艺特点完全退火加热860~880℃，保温，炉 冷£217HB S消除残余应力，降低硬度正火加热920~950℃，保温，空 冷156~2 07HBS 加热温度在Ac3825℃线之上，细化晶 粒，消除组织缺陷，以获得珠光体+少 量铁素体组织淬火 加热860~900℃，保温，油 冷 48~54 HRC 淬火温度高，淬透性中等，变形较大， 硬度不高，耐磨性差回火加热500~650℃，保温2h ， 油冷30~36HRC 回火索氏体组织下料 锻造 正火清洗淬火回火加工渗碳包装清洗检验气体渗碳加热900~920℃，以0.15~0.2mm/h计保温时间加热温度不超过920℃，以避免晶粒长大渗碳后淬火与回火淬火：加热820~850℃，保温后油冷60~63HRC心部保持良好韧性的同时，表层获得高的强度、硬度、耐磨性与耐蚀性回火：加热180~200℃，保温2h，空冷表：56~62HRC心：35~40HRC气体碳氮共渗共渗温度840~860℃，出炉油冷60~65HRC心部保持良好韧性的同时，表层获得高的强度、硬度、耐磨性与耐蚀性回火温度160~180℃，出炉空冷表：58~62HRC心：35~40HRC固体渗硼渗硼温度900℃，保温4h，油冷(渗硼剂：85%SiC+10%B4C+5%KBF4) 。

一、齿轮1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型→预备热处理→切削加工→渗碳（碳、氮共渗）、淬火及回火→（喷丸）→精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程配料→锻造→正火→粗加工→精加工→感应或火焰加热淬火→回火→珩磨或直接使用→调质→3.高频预热和随后的高频淬火工艺流程锻坯→正火→粗车→高频预热→精车（内孔、端面、外圆）滚齿、剃齿→高频淬火→回火→珩齿二、滚动轴承1.套圈工艺流程棒料→锻制→正火→球化退火车削加工→去应力退火→淬火→冷处理→低温回火→粗棒料→钢管退火磨→补加回火→精磨→成品2.滚动体工艺流程（1）冷冲及半热冲钢球钢丝或条钢退火→冷冲或半热冲→低温退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（2）热冲及模锻钢球棒料→热冲或模锻→球化退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（3）滚子滚针钢丝或条钢（退火）→冷冲、冷轧或车削→淬火→冷处理→低温回火→粗磨→附加回火→精磨→成品三、弹簧1.板簧的工艺流程切割→弯制主片卷耳→加热→弯曲→余热淬火→回火→喷丸→检查→装配→试验验收2.热卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→淬火→回火→喷丸→磨端面→试验验收3.冷卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→去应力回火→淬火→回火→喷丸→磨端面→试验验收四、汽车、拖拉机零件的热处理1.铸铁活塞环的工艺流程（1）单体铸造→机加工→消除应力退火→半精加工→表面处理→精加工→成品（2）简体铸造→机加工→热定型→内外圆加工→表面处理→精加工→成品2.活塞销的工艺流程棒料→粗车外圆→渗碳→钻内孔→淬火、回火→精加工→成品棒料→退火→冷挤压→渗碳→淬火、回火→精加工→成品热轧管→粗车外圆→渗碳→淬火、回火→精加工→成品冷拔管→下料→渗碳→淬火、回火→精加工→成品3.连杆的工艺流程锻造→调质→酸洗→硬度和表面检验→探伤→校正→精压→机加工→成品4.渗碳钢气门挺杆的工艺流程棒料→热镦→机加工成型→渗碳→淬火、回火→精加工→磷化→成品5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造（间接端部冷激）→机械加工→淬火、回火→精加工→表面处理→成品合金铸铁整体铸造（端部冷激）→机械加工→消除应力退火→精加工→表面处理→成品钢制杆体→堆焊端部（冷激）→回火→精加工→成品钢制杆体→对焊→热处理→精加工→表面处理→成品6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料→锻造成型→调质→校直→机加工→尾部淬火→抛光→成品7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程棒料→顶锻→精压→热处理→精加工→成品8.奥氏体耐热钢排气阀的工艺流程棒料→顶锻→精压→阀面和尾部堆焊耐热合金→热处理→杆部滚压或软氮化→精加工→成品9.半轴调质的工艺流程合金结构钢棒料→锻造成形→正火或退火→机械加工→调质→校直→精加工→成品10.半轴的表面淬火的工艺流程棒料→锻造成形→预先热处理→校直→机械加工→表面淬火→校直→精加工→成品11.柱塞副和喷油嘴偶件的工艺流程热扎退火棒料→自动机加工成型→热处理→精加工→时效→成品12.拖拉机履带板（1）40SiMn2履带板的热处理热轧成形→下料→机加工→热处理→成品（2）ZGMn13履带板的热处理铸造成型→热处理→成品五、金属切削机床零件的热处理1.机床导轨（1）MM7125平面磨床立柱镶钢导轨锻造→正火→机加工→消除应力退火→机加工→淬火→回火→磨（2）M9025工具曲线磨床镶钢导轨锻造→退火→机加工→淬火→回火→磨（3）S788轴承磨床镶钢导轨机加工→消除应力退火→机加工→渗碳→淬火→回火→磨→时效（4）MZ208轴承磨床镶钢导轨锻造→退火→机加工→消除应力退火→机加工→淬火→冰冷处理→回火→磨→时效2.机床主轴（1）CA6104车窗主轴（45钢）下料→粗加工→正火→机加工→高频淬火→回火→磨（2）T68、T611镗床的镗杆及MGB132磨床的主轴（35CrMoAlA钢）下料→粗车→调质→精车→消除应力处理→粗磨→渗氮→粗磨（3）SGC630精密丝杠车床主轴（12CrNi3A）锻造→正火→机加工→渗碳→正火→校直→消除应力→机加工→头部淬火→颈部淬火→回火→磨→时效（4）X62W万能升降台铣床主轴（球墨铸铁QT60-2）铸造→机加工→淬火→回火（5）M1040无心磨床主轴（球墨铸铁QT60-2）铸造→机加工→正火→机加工3.丝杠（1）7级或7级精度一下的一般丝杠（45钢）下料→正火或调质→校直→消除应力处理→机加工（2）6级或6级以上精密不淬硬丝杠（T10或T12钢）球化退火→机加工→消除应力处理→机加工→时效→精加工（3）中大型精密淬硬丝杠（CrWMn）锻造→球化退火→机加工→消除应力→机加工→消除应力→机加工→淬火、回火→冰冷处理→回火→探伤→机加工→时效→精加工→时效→精加工（4）中小型精密淬硬丝杠（9Mn2V）锻造→球化退火→机加工→消除应力→机加工→淬硬淬火→回火→冰冷处理→回火、探伤→机加工→时效→精加工→时效→精加工（5）滚珠丝杠（GCr15，GCr15SiMn）4.弹簧卡头（1）卧式多轴自动车床夹料卡头（9SiCr）锻造→退火→机加工→淬火→回火→机加工→磨开口→胀大定型（2）卧式多轴自动车床送料卡头（T8A钢）锻造→退火→机加工→淬火→回火→磨（3）仪表机床小型专用卡头（60Si2）退火→机加工→淬火→回火→磨（4）磨阀辨机床专用卡头（65Mn）锻造→正火→高温→回火→机加工→淬火→回火→机加工5.摩擦片（1）X62W万能升降台铣床摩擦片（A3）机加工→渗碳→淬火→回火→机加工→回火（2）DLMO电磁离合器摩擦片（65Mn）冲片→淬火→回火→磨（3）电磁离合器摩擦片（6SiMnV）锻造→退火→切片→淬火→回火→磨6.FW250万能分度头主轴（45）锻造→正火→机加工→淬火→回火→机加工7.万能分度头蜗杆（20Cr）正火→机加工→渗碳→机加工→淬火→回火→机加工8.三爪卡盘卡爪（45）正火→机加工→淬火→回火→高频淬火→回火→法蓝→磨加工9.三爪卡盘丝（45）锻造→正火→机加工→淬火→回火→法蓝→磨六、活塞1.20CrMnMo钢制活塞的热处理锻造→正火→检验→机加工→渗碳→检验→正火→淬火→清洗→回火→检验→喷砂→磨削2.钒钢活塞的热处理下料→锻造→检验→预先淬火→球化退火→检验→机加工→淬火→回火→检验→磨削七、凿岩机钎尾锻造→退火→检验→渗碳→检验→淬火→回火→清洗→检验→磨削。

齿轮轴渗碳热处理工艺研究电圆锯主要用于切割钢件，渗碳齿形轴是电圆锯中的重要零件。

由于渗碳齿轮轴在工作中需承受转矩、冲击及磨损，因此要求具有较高的硬度、耐磨性和疲劳强度极限，一般采用低碳合金钢制造。

经实际验证，20CrMnTi材料热处理性能优于20CrMo，但存在着变形现象，为此进行分析变形产生的根本原因，并采取控制措施，为解决其它渗碳淬火零件的变形提供参考。

1 材料选用电圆锯齿轮轴最初选用20CrMo材料，技术要求为表面硬度HV（10）680～820，有效硬化层深0.2～0.5。

实际经热处理加工后表层至芯部过渡区及芯部硬度偏低，检测芯部硬度为296HV（1），低于JB/T7516—1994标准规定的心部硬度值为30—45HRC要求。

用户经耐久试验测试，轮齿有早期磨损现象，齿面呈剥落状裂纹。

分析认为心部硬度低是由于心部未淬透，心部组织中铁素体量太多，使得表面渗碳硬化层与心部的过渡区太陡。

在高的交变应力作用下，表面与心部交界处产生裂纹，逐渐扩展，容易产生深层剥落现象。

因此20CrMo材料渗碳淬火处理无法满足性能要求。

为改进淬透性，材料变更为20CrMnTi，热处理工艺采用原20CrMo材料使用的工艺。

经实际热处理加工后验证各项指标均符合要求。

总体反映20CrMnTi 材料热处理性能优于20CrMo。

2 变形形式及原因2.1 变形形式渗碳齿轮轴的热处理指标均合格，但在啮合检测时径向综合总偏差Fi″严重超差，结合齿圈径向跳动Fr检测得出：热处理过程存在严重变形，通过100件试验件热处理前后数据收集的状态分析，其变化趋势无规律可循。

2.2 原因分析渗碳齿轮轴经渗碳淬火后的变形是齿轮在热处理过程中产生的，但变形产生的根本原因，主要取决于材料、形状及整个工艺过程的质量。

因此要控制好热处理变形，不仅要在热处理时控制，而且要在齿轮的结构设计、材料的选用以及热前热后的制造过程都需要采取有效措施才能较理想的控制齿轮轴变形。

常州机电职业技术学院毕业设计（论文）作者：王慧学号：20921209系部：模具技术系专业：材料成型与控制技术（热处理）题目：20CrMnTi减速机齿轮的渗碳淬火指导者：陈宁评阅者：2013年 3 月毕业设计（论文）中文摘要热处理工艺是金属材料工程的重要组成部分。

现代工业的飞速发展对机械零部件的要求愈来愈高，因此通过热处理可以改变材料的加工艺性能，充分发挥材料的潜力，提高工件的使用寿命。

为获得理想组织性能，保证零件在生产过程中的质量，稳定性和使用寿命，就必须从工件的特点、要求和技术条件，正确选择材料；再根据生产规模、现场条件、热处理设备提出几种可行的热处理方案，最后确定出一种最佳方案。

20CrMnTi钢具有晶粒细、渗碳淬火性能良好、工艺性能成熟可靠且成本低廉等优点，目前生产量大致占渗碳齿轮钢的70% ，齿轮在使用过程中，担负着传递动力的任务，在冲击、交变应力等作用下以齿根断裂和齿面接触疲劳为主要失效形式，因此齿轮钢应有良好的强韧性、耐磨性以承受冲击、弯曲和接触应力；此外，还要求变形小、精度高，噪声低。

本设计便是对20CrMnTi减速机齿轮热处理工艺进行详细的说明，从选材下料到热处理工艺路线，以及最后的质量检验、可能产生的缺陷及预防措施等，都进行逐一分析，尽可能的将整个过程详尽的展现出来，从而对大家有所帮助。

关键词：20CrMnTi；减速机齿轮；渗碳淬火；缺陷毕业设计（论文）外文摘要Title: 20CrMnTi Reducer Gear Carburizing and QuenchingAbstract：Heat treatment technology of metallic materials is an important part of the project. The rapid development of modern industry of machinery parts and components of the increasingly high demand, so the heat treatment can change the material and process performance, give full play to the potential, improve the service life of the workpiece. In order to obtain the ideal organizational performance, guarantee the components in the production process quality, stability and service life, must from the characteristics of the workpiece, requirements and technical conditions, proper selection of materials; then according to the scale of production, site conditions, heat treatment equipment and puts forward several feasible heat treatment scheme, finally determine a kind of optimum scheme.20CrMnTi steel has fine grain size, good performance, carburizing and quenching process is mature and reliable performance and low cost, the current production capacity accounted for roughly70% of carburized gear steel, gear during use, charged with the transmission of dynamic task, in shock, alternating stress under the action of taking root fracture and tooth surface contact fatigue as the main the failure forms of gear steel, therefore, should have good strength and toughness, abrasion resistance to withstand impact, bending and contact stress; in addition, also called little deformation, high precision, low noise.This is designed for20CrMnTi reducer gear heat treatment process in detail, from material selection under the expected heat treatment technology route, as well as the final quality inspection, the possible defects and preventive measures and so on, are analyzed and explained, as far as possible the whole process detailed show hill, thus all of you to help.Keywords：20CrMnTi; Reducer gear;carburizing and quenching; defect目录毕业设计（论文）中文摘要 (I)毕业设计（论文）外文摘要 ................................................................... I I 目录 (IV)第一章绪论 (1)1.1 减速机齿轮的应用 (1)1.2 减速机齿轮的作用 (4)1.3 齿轮用钢的分类与生产 (5)1.4 国内外汽车齿轮发展现状 (6)1.5 减速机齿轮的性能要求 (9)1.6 加工工艺性能要求 (9)1.7 材料的选择 (10)第2章热处理工艺选择 (11)2.1 预备热处理的工序位置 (11)2.2 最终热处理的工序位置 (11)2.3 最终热处理工艺方法选择 (11)第三章热处理工艺特性对齿轮质量和寿命的影响 (12)3.1 淬透性 (12)3.2 变形开裂倾向 (12)3.3 淬硬性 (12)第四章20CrMnTi钢的基本性质 (13)4.1 钢的化学成分和力学性能 (13)4.2 含碳量及合金元素作用 (14)4.3汽车变速箱变速齿轮的热处理工艺设计 (16)4.3.1 服役条件 (16)4.3.2 失效形式 (16)4.3.3 性能要求 (17)第五章20CrMnTi变速齿轮加工工艺 (18)5.1 减速机齿轮常用的加工工艺路线 (18)5.2 各种工艺路线的分析 (18)5.2.1 等温正火 (18)5.2.2 渗碳+淬火+回火 (18)5.2.3 喷丸处理 (20)5.2.4 检验 (20)第六章热处理后的金相组织 (21)6.1 20CrMnTi等温正火后金相组织 (21)6.2 20CrMnTi经渗碳后淬火、回火处理金相组织 (21)第七章质量控制与检验方法 (23)7.1 随炉试样检验 (23)7.1.1 表面硬度 (23)7.1.2 心部硬度 (23)7.1.3 有效硬化层深度 (23)7.1.4 表层组织 (24)7.2 齿轮热处理质量检验 (25)7.2.1 外观 (25)7.2.2 齿面硬度 (25)7.2.3 有效硬化层深度 (25)7.2.4 畸变 (26)第八章热处理工艺过程中的质量检验 (27)8.1 渗碳淬火后齿轮的检验项目、内容和要求 (27)8.2 渗碳齿轮的常见缺陷及防止措施 (28)8.3 渗碳淬火后畸变原因分析及解决措施 (29)8.3.1 渗碳淬火后畸变原因分析 (29)8.3.2 减小渗碳淬火齿轮畸变的措施 (32)结论 (35)致谢 (36)参考文献 (37)第一章绪论随着科学技术和工业生产的飞速发展，经济各个部门迫切需要各种各样质量优、性能好、效率高、能耗低、价格廉的机械产品。

我公司齿轮气体渗碳热处理工艺及其质量控制主要内容与使用范围本标准结合中国齿轮标准化技术委员会、机械工业部郑州机械研究所起草的《齿轮气体渗碳热处理工艺及其质量控制》，根据我公司齿轮材料及性能所编写的基本符合产品要求的一般规定。

本标准适用于钢制齿轮的气体渗碳、淬火和回火处理。

一、标准篇1、GB1818金属表面洛氏硬度试验方法2、GB1979结构钢低倍组织缺陷评级图3、GB3077合金结构钢技术条件4、GB5216保证淬透性结构钢技术条件5、GB6394金属平均晶粒度测定方法6、GB8539齿轮材料及热处理质量检验的一般规定7、GB9450钢件渗碳淬火有效硬化层深度的测定与校核8、GB9452热处理炉有效加热区测定方法9、GB10561钢中非金属夹杂物显微组织评定法10、GB/T230金属洛氏硬度试验方法11、GB/T13299钢的显微组织评定法12、GB/T225-88钢的末端淬透性试验方法13、ZB G51 108钢件在吸热式气氛中的热处理14、ZB J36 012 钢件在吸热式气氛中的热处理15、ZB T04 001汽车渗碳齿轮金相检验二、材料篇1、适合我公司齿轮产品的材料（见表一）（遵循我国齿轮行业车辆齿轮钢采购标准CGMA001－2004钢号淬透能力）表一2、齿轮材料的冶金质量1）化学成分合金结构钢化学成分应符合GB／T3077-88《合金结构钢技术条件》中的有关规定，保证淬透性结构钢化学成分应符合GB/5216-85《保证淬透性结构钢条件》中的有关规定。

检验标准执行GB223。

2）纯净度钢材氧含量≤20.0×10-6，含氢量为≤5.0×10-6 ，含硫量＜0.015%，当有特殊要求时，按双方协议规定。

3）低倍组织一般疏松≤2级，中心疏松≤2级，偏析≤2.5级。

检验标准执行GBl979-80《结构钢低倍组织缺陷评级图》。

4）非金属夹杂物非金属夹杂物按GB／T10561-89中Ⅸ级标准检验，A≤2，B≤2，C≤1，D≤1。

齿轮表面渗碳工艺摘要：渗碳是即指使碳原子渗入到钢表面层的过程。

也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性[1]。

渗碳原理分三个步骤①分解渗碳介质的分解产生活性碳原子。

②吸附活性碳原子被钢件表面吸收后即溶到表层奥氏体中﹐使奥氏体中含碳量增加。

③扩散表面含碳量增加便与心部含碳量出现浓度差﹐表面的碳遂向内部扩散。

碳在钢中的扩散速度主要取决于温度﹐同时与工件中被渗元素内外浓度差和钢中合金元素含量有关。

关键词：气体渗碳固体渗碳硬度法金相法渗碳层深一．齿轮气体渗碳热处理工艺气体渗碳，由于适合大量生产化，作业可以简化，质量管理容易算特点，目前最普遍被采用。

此法有变成气体（或称发生气体）及滴注式之两种。

气体渗碳优点是生产率高，易控制，渗碳质量好。

图示为低合金钢工件的气体渗碳工艺曲线[2]。

气体渗碳设备可采用连续式气体渗碳炉、密封箱式炉、井式气体渗碳炉等。

连续式气体渗碳炉及密封箱式炉应能在加热、保温、冷却等各个阶段所设定的温度下保持所需的时间。

连续式气体渗碳炉、密封箱式炉及井式气体渗碳炉的有效加热区内的温度应控制在预定值的±10℃以内。

有效加热区按GB9452的规定测试。

渗碳加热设备应结构合理，设有使炉内气氛均匀流动的装置，渗碳加热室应具有良好的密封性，渗碳的原料供给系统应安全可靠。

渗碳后淬火加热设备，转炉、密封箱式炉和井式气体渗碳炉等加热设备，其有效加热区内的温度应控制在预定值得的±10℃以内。

感应加热设备应符合ZB/T J17 004要求。

盐浴炉加热时，盐浴不应对齿轮有腐蚀、脱碳及其他有害影响。

淬火冷却设备应具有可以控制的加热、冷却循环系统及搅拌装置。

淬火冷却设备应装有防火排烟装置。

淬火冷却介质应具有齿轮淬火所要求的冷却能力，且不易老化，其技术要求应符合有关标准。

在生产现场应有定期分析和调整的管理制度，以确保淬火质量。

动力钳中渗碳淬火齿轮内花键孔的加工工艺范本一、引言在现代机械设备中，齿轮是一种常见的传动元件。

为了提高齿轮的使用寿命和传动效率，需要对齿轮进行淬火处理。

而对于具有内花键孔的齿轮来说，其加工工艺更为复杂。

本文将详细介绍动力钳中渗碳淬火齿轮内花键孔的加工工艺范本。

二、材料准备1. 齿轮材料：选择适合的材料，常用的齿轮材料有20CrMnTi、20CrMo、20CrNiMo等。

2. 加工工艺准备：确定加工所需的工艺参数，包括渗碳材料、淬火介质等。

三、加工工艺步骤1. 机加工内花键孔a. 设计夹具：根据齿轮的尺寸和形状设计合适的夹具，确保加工过程中齿轮的定位和稳定。

b. 钻孔：使用合适的刀具，根据花键孔的尺寸，在齿轮上钻孔。

注意保持钻孔的直线度和圆度。

c. 扩孔：使用合适的刀具，按照设计要求对钻孔进行扩孔加工。

保持扩孔的圆度和平行度。

d. 内加工：使用刀具对扩孔进行修整，保证内孔的光洁度和尺寸精度。

2. 渗碳处理a. 装夹夹具：将加工好的齿轮装夹在专用夹具上，确保齿轮的稳定和定位。

b. 渗碳介质准备：根据工艺要求选择合适的渗碳介质，常用的渗碳介质有气体渗碳、盐浴渗碳等。

c. 渗碳处理：将装夹的齿轮放入渗碳炉中，根据渗碳介质的工艺参数进行渗碳处理。

保持渗碳时间和温度的准确控制。

d. 渗碳后处理：将渗碳后的齿轮进行除杂、清洗等处理，确保表面的光洁度和质量。

3. 淬火处理a. 准备淬火介质：根据工艺要求选择合适的淬火介质，常用的淬火介质有水、油、气体等。

b. 淬火处理：将渗碳后的齿轮放入淬火介质中进行淬火处理。

控制淬火温度和冷却速度，确保齿轮的硬度和强度。

c. 淬火后处理：将淬火后的齿轮进行除氢、清洗等处理，确保齿轮表面的质量和性能。

四、质量控制在加工过程中，需要进行质量控制，包括齿轮的尺寸、形状、表面质量等。

常用的质量检测方法有测量仪器、超声波探伤、硬度测试等。

五、结论通过动力钳中渗碳淬火齿轮内花键孔的加工工艺范本，可以实现对齿轮材料的选择、加工工艺的准备、加工步骤的确定等，并进行质量控制，最终获得质量良好的齿轮产品。

车辆渗碳齿轮钢技术条件19CrNi51. 背景介绍车辆渗碳齿轮钢是一种应用广泛的特种钢材料，主要用于生产汽车、机械设备等领域的齿轮零件。

其中，19CrNi5是一种具有优良性能的车辆渗碳齿轮钢，其技术条件对于提高零件的强度和耐磨性具有重要意义。

2. 19CrNi5车辆渗碳齿轮钢的化学成分19CrNi5车辆渗碳齿轮钢的化学成分为：C：0.17-0.23，Si：0.17-0.37，Mn：0.50-0.80，Cr：1.20-1.60，Ni：1.25-1.65，S≤0.035，P≤0.035。

其合理的化学成分能够保证钢材具有良好的机械性能和热处理性能，达到车辆渗碳齿轮钢的技术要求。

3. 19CrNi5车辆渗碳齿轮钢的热处理工艺（1）固溶处理：将19CrNi5车辆渗碳齿轮钢加热至950℃左右，保温1小时，然后冷却至适宜的温度，以消除钢材中的奥氏体晶粒并改善可加工性。

（2）磷化处理：采用高温磷化工艺，使齿轮钢表面形成均匀的磷化层，提高其硬度和耐磨性。

（3）渗碳处理：将19CrNi5车辆渗碳齿轮钢置于含碳气氛中，在高温高压条件下进行碳渗透，使钢材表面和表层组织形成硬度较高的渗碳层，提高齿轮的耐磨性和使用寿命。

（4）淬火处理：将渗碳后的19CrNi5钢进行快速冷却，使其达到良好的强度和硬度。

4. 19CrNi5车辆渗碳齿轮钢的性能要求（1）强度要求：抗拉强度≥1100MPa，屈服强度≥875MPa。

（2）韧性要求：冲击韧性≥54J/cm²，断面收缩率≥45。

（3）硬度要求：表面硬度HRC≥60。

（4）耐磨性要求：在不同工况下，19CrNi5车辆渗碳齿轮钢的耐磨性要符合相关标准和要求。

5. 19CrNi5车辆渗碳齿轮钢的加工工艺在生产过程中，通常采用先热处理、再机加工的工艺顺序。

精细的加工工艺可以保证钢材的精度和表面光洁度，提高齿轮的传动效率和使用寿命。

结语19CrNi5车辆渗碳齿轮钢作为一种应用广泛的特种钢材料，其技术条件对于保证车辆齿轮零件的强度和耐磨性具有重要意义。

渗碳淬火工艺1、钢的淬火钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工为了消除淬火钢的残余应力，淬火可以显著提高钢的强度和硬度。

序。

得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。

所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。

淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。

淬火的定义和目的1.1然后以大于临界冷却保温一定时间，把钢加热到奥氏体化温度，钢件淬火后获得马氏体或这种热处理操作称为淬火。

速度进行冷却，20CrNiMo材料淬火、回火工艺。

下贝氏体组织。

图4为渗碳齿轮2温830℃度℃油冷200℃8 空冷时间h材料淬火、回火工艺Mo渗碳齿轮20CrNi图4 2淬火的目的一般有：1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。

例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。

渗碳工件通过淬火回火后，硬度可达58~63HRC。

1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。

例如汽车半轴经淬火和高温回火（280~320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。

淬火时，最常用的冷却介质是水、盐水、碱水和油等。

通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。

1.2 钢的淬透性2.2.1 淬透性的基本概念所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就表明钢的淬透性愈好,例如45、40Cr 、42CrMo钢三种试样，按相同条件淬火后（油冷却），经检测45钢能被淬透的最大直径（称临界直径）φ10mm；40Cr钢能被淬透的最大直径φ22mm;142CrMo钢能被淬透的最大直径φ40mm。
