光的反射和平面镜成像作图专题训练1、利用反射定律作图，完成光路图2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像（对称性作图）6、利用光的反射定律作出点 光源S 的成像光路图7、如图请找出光源Ｓ，并补充光路第2题图400S A ’ B ’‘第3题图 第4题图 S 第6题图8、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线9、如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。
10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
甲：乙：11、如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路.12、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．13、如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.14、请画出看见发光点S的像的范围第9题图AB第8题图第11题图第12题图第13题图。

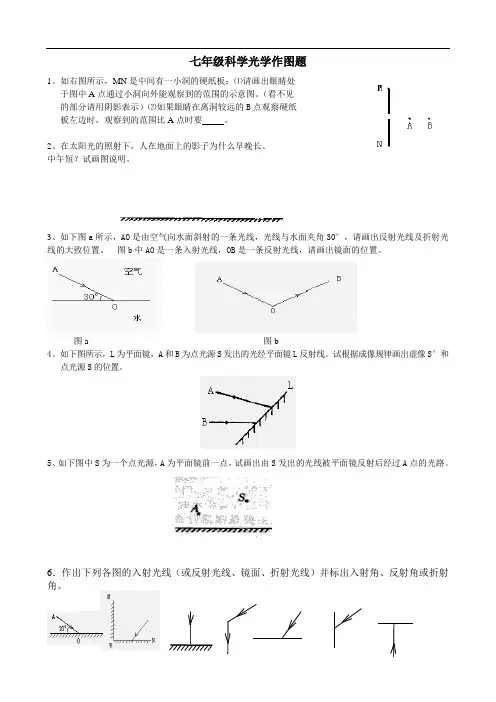

七年级科学光学作图题1、如右图所示，MN 是中间有一小洞的硬纸板：⑴请画出眼睛处于图中A 点通过小洞向外能观察到的范围的示意图。
（看不见 的部分请用阴影表示）⑵如果眼睛在离洞较远的B 点观察硬纸 板左边时，观察到的范围比A 点时要 。
2、在太阳光的照射下，人在地面上的影子为什么早晚长、 中午短？试画图说明。
3、如下图a 所示，AO 是由空气向水面斜射的一条光线，光线与水面夹角30°，请画出反射光线及折射光线的大致位置。
图b 中AO 是一条入射光线，OB 是一条反射光线，请画出镜面的位置。
图a 图b4、如下图所示，L 为平面镜，A 和B 为点光源S 发出的光经平面镜L 反射线。
试根据成像规律画出虚像S’和点光源S 的位置。
5、如下图中S 为一个点光源，A 为平面镜前一点，试画出由S 发出的光线被平面镜反射后经过A 点的光路。
6．作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。
7．根据平面镜成像特点画出镜中的像（或镜前的物体）8．(1) 利用光的反射定律作出点 (2)有一束光通过A 点射到镜面，反射后过 光源S 的成像光路图 B 点，请画出入射光线和反射光线9．画出物体经过小孔后在光屏上成的像，是______(填“倒立”“正立”)的_______(填“虚像”、“实像”)_______像10．完成下列各透镜的光路11．在下图方框中填入适当的透镜，并完成光路（2）、物体在两倍焦距处，是的分界点（3）、物距大于像距时，所成的像的性质（4）、物距小于像距时，所成的像的性质（5）、成实像时，物近像远像变大即物距减小，像距，像，反之，物距增大，像距，像。
（6）、成虚像时，物近像近像变小，即物距减小，像距，像；反之，物距增大，像距，像的变化（变大或变小）13、请作出下列物体ＡＢ在不同位置经凸透镜折射所成的像；并写出所成像的性质。
14．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：；乙：。
《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。
在图中找出挡板左侧这个发光点的位置。
2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。
3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。
（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。
8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。
如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。
9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。
请你画出人眼在B点处通过平面镜看到A物体的像的光路图。
13.根据光的传播方向，请在图中画出平面镜。
14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。
人教版物理中考复习：备平面镜成像特点作图专项练习题
考点一：根据平面镜成像的实质完成光路图
1.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中确定点光源S及其像S′的位置，并完成光路图．
2.如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围O1O2，并画出光路图．
3.如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．
4.如图，MN是平面镜，请根据光的反射规律和平面镜成像特点画出入射光线经过A点，反射光线经过B点的光路图（要求标出入射点O的位置，并保留作图痕迹）
5.请利用平面镜成像的特点在图乙中作出从S发出的一条光线经平面镜反射后过A点的光路图
6.有一束光通过A点射到镜面，反射后过B点，请画出下图的入射光线和反射光线.
7.如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：
⑴A1发出的光经水面反射进入人眼的光路图；
⑵A2发出的光进入人眼的光路图．
8.如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．
9.一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A´在某一时刻对应的位置，请作出该平面镜（保留作图痕迹）
10.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
11.画出图中S发出的光线经平面镜反射后过P点的光路。
