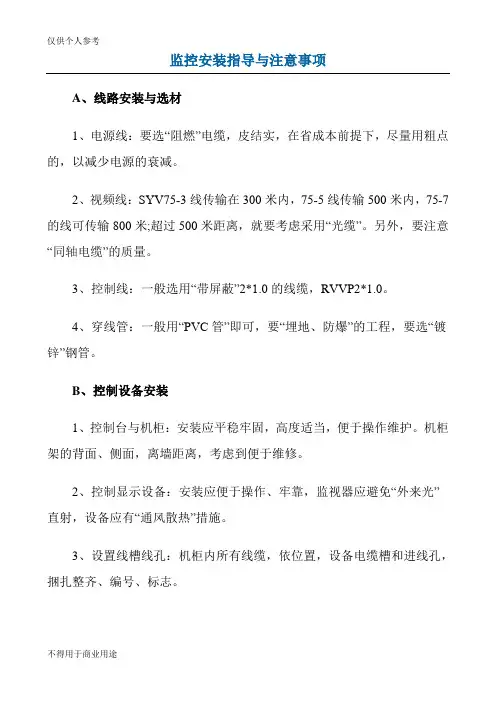

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
视频监控系统的安装与调试视频监控系统的安装与调试一、引言近年来，随着社会的发展和技术的进步，视频监控系统在各个领域得到了广泛的应用。
本文档旨在介绍视频监控系统的安装与调试方法，以保证视频监控系统的正常运行和有效监控。
二、系统准备⒈硬件设备准备⑴摄像头：选择合适的摄像头，根据监控场景的需求确定分辨率和镜头类型。
⑵视频录像机（NVR/DVR）：选购合适的视频录像机，根据摄像头的数量和需求选择合适的通道数。
⑶显示器：准备一台显示器用于查看监控画面。
⑷网络设备：准备合适的交换机或路由器用于建立网络连接。
⑸电源供应：确保摄像头和视频录像机都有稳定的电源供应。
⒉软件准备⑴视频监控系统软件：根据需要选择合适的视频监控系统软件，并在计算机上进行安装。
⑵操作系统：确保计算机上已安装合适的操作系统，以支持视频监控系统软件的正常运行。
三、系统安装⒈安装摄像头⑴摄像头位置选择：根据需要选择合适的位置安装摄像头，避免遮挡和防止被干扰。
⑵固定摄像头：使用合适的支架将摄像头固定在所选择的位置上。
⑶接线连接：根据摄像头的接口类型，将摄像头与视频录像机或网络设备进行正确的接线连接。
⒉安装视频录像机⑴安装硬盘：确认硬盘的正确安装并连接到视频录像机。
⑵网络连接：使用网线将视频录像机与计算机或交换机进行连接。
⑶电源连接：将视频录像机与电源进行连接，并确保电源供应的稳定性。
⒊安装显示器⑴连接显示器：使用合适的接口将显示器与视频录像机进行连接。
⑵配置显示器：根据需要设置显示器的显示分辨率和其他参数。
四、系统调试⒈配置视频监控系统软件⑴安装驱动程序：根据厂商提供的说明，安装摄像头、视频录像机等设备的驱动程序。
⑵添加设备：在视频监控系统软件中添加设备，确保设备的识别和连接正常。
⒉设置视频监控参数⑴视频分辨率：根据需求设置摄像头的视频分辨率，确保得到清晰的监控画面。
⑵录像设置：根据需求设置录像的时长、存储位置等参数。
⑶报警设置：设置报警触发条件和报警方式，以实现有效的监控和预警功能。
监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆,皮结实,在省成本前提下,尽量用粗点的,以减少电源的衰减;2、视频线：SYV75-3线传输在300米内,75-5线传输500米内,75-7的线可传输800米;超过500米距离,就要考虑采用“光缆”;另外,要注意“同轴电缆”的质量;3、控制线：一般选用“带屏蔽”2的线缆,RVVP2;4、穿线管：一般用“PVC管”即可,要“埋地、防爆”的工程,要选“镀锌”钢管;B、控制设备安装1、控制台与机柜：安装应平稳牢固,高度适当,便于操作维护;机柜架的背面、侧面,离墙距离,考虑到便于维修;2、控制显示设备：安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施;3、设置线槽线孔：机柜内所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志;4、设备散热通风：控制设备的工作环境,要在空调室内,并要清洁,设备间要留的空间,可加装风扇通风;5、检测对地电压：监控室内,电源的火线、零线、地线,按照规范连接;检测量各设备“外壳”和“视频电缆”对地电压,电压越高,越易造成“摄像机”的损坏,避免“带电拔插”视频线;C、摄像机的安装1、高度：室内摄像机的安装高度以～5米,为宜,室外以～10米为宜;电梯内安装在其顶部;2. 防雷绝缘：强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施;3、选好BNC：BNC头非常关键,差的BNC头,会让你生不如死,一点都不夸张;4、红外高度：红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低;5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光,使红外效果大大减弱;6、云台安装：要牢固,转动时无晃动,检查“云台的转动范围”,是否正常,解码器安装在云台附近;监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等;安装步骤：安装前测试,摄像机安装,中心终端设备安装,调试一．安装前测试1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线;2、准备一台监视器或硬盘录像机,硬盘录像机可为嵌入式或PC式,软件配置齐全;3、在通电前,弄清楚摄像机的供电电压,并对供电电压用万用表进行测试,测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用;4、为固定摄像机配上镜头,注意镜头与摄像机的接口,是C型接口还是CS型接口这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片,如果是一体化固定摄像机则可以省去此步骤;5、安装镜头时,首先去掉摄像机及镜头的保护盖,然后将镜头轻轻旋入摄像机的镜头接口并使之到位;对于自动光圈镜头,还应将镜头的控制线连接到摄像机的自动光圈接口上;6、分别测试AGC ON/OFF自动增益控制,ATW ON/OFF自动白平衡,ALC/ELC自动亮度控制/电子亮度控制,BLC ON/OFF背光补偿开关,LL/INT同步选择开关,VIDEO/DC镜头控制信号选择开关,SOFT/SHARP细节电平选择开关,FLICKERLE无闪动方式等功能,并做好测试记录,是否满足现场的实际需要;7、对于云台和快球,根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示,地址编码按照摄像机的号码进行顺序编码,协议如没有特殊要求,一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应的设置;8、按照说明书,进入快球或云台菜单,对于室外型,要把摄像机功能设置成日夜转换型;9、对云台或快球的左右转动,摄像机的镜头进行变倍测试,在最远和最近的状态下进行,并对测试结果进行记录,符合要求的才能进行安装,不符合要求的退回厂家进行维修;10、设定若干快球预置位,然后通过调预置点的方式来测试快球是否符合设计的需要;二、摄像机安装固定摄像机安装1.根据现场实际情况,选择安装方式,室外采用立杆,水平支架安装,室内采用墙壁水平支架安装或吸顶吊装,并在支架上安装万能转向夹,万能转向夹和水平支架的连接用镀锌螺丝固定;2.如采用立杆安装,立杆的高度根据视场的需要不低于3.5米,立杆的固定钢板厚度不小于8mm,基础预埋件采用16mm螺纹圆钢,高度为500mm,宽度为200mm的网状结构;在安装位置,挖开泥土,把预埋件放入地下,高度高出地面70mm,然后用标号为1：1的水泥进行浇注,在浇注时,把高出地面部分的螺纹部分用绝缘胶布进行包扎,在4-5天后才能安装监控立杆;3.安装立杆,在安装时,小心立杆表面漆的脱落,用16mm螺母进行固定,在螺母和螺杆之间要加垫圈和弹簧,螺杆露出的高度不超过10mm,多余部分用切割机切掉,固定完后,在螺丝和螺杆上涂上防锈漆,在防锈漆干后,涂上和立杆颜色一样的面漆;4.在立杆上方用镀锌螺丝固定支架,在支架上的万能活动夹上固定防护罩底盖,把视频线和电源线穿入防护罩,线和防护罩之间用密封圈进行封闭,防护罩和立杆之间的裸线用16mm塑料软管保护;然后在视频线上焊接BNC头,固定测试好的摄像机,插上BNC头和电源的莲花头,在插上电源前,切断220V供电电源;用螺丝固定防护罩的上盖,但螺丝不要全部拧死;5.发现摄像机镜头上有污物,一定要用专用镜头纸擦拭;6.安装摄像机的时候一定要注意考虑环境温度;7.带红外灯摄像机以及室内支架安装可参考第四条的安装方法;立柱及基础安装见后图：快球及云台摄像机安装：1.在安装使用全方位智能化高速球型摄像机之前,请首先仔细阅读产品说明书;2.快球及云台立杆的安装,参照固定摄像机立杆的安装;3.用厂家配带的支架和快球进行连接,然后把支架和立杆用镀锌螺丝进行连接4.球机内部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法,都会对产品造成损坏;5.请不要自行拆卸球机内部器件,以免影响使用;6.使用中必须遵守各项电气安全标准,配用本机自带的专用电源,RS-485 及视频信号在传输过程中应与高压设备或电缆保持足够的距离,在多雷地带,必须做好防雷击、防浪涌等防护措施;7.不要直接将高速球置于室外使用,避免球机淋雨、受潮等;在潮湿的地方请不要使用;如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用;8.快球安装环境的温度、湿度符合产品的要求;9.不管球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮的物体,不要将摄像机长时间瞄准或监视光亮的静止物体;10.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体,清理污垢时,应用干布清理,污垢不易清除时,可用中性清洗剂轻拭干净;11.小心使用智能化高速球型摄像机,应避免受撞或震动;若使用不当,将受损害;半球摄像机安装1半球摄像机采用吸顶安装,安装在走廊的天花板或则电梯轿厢内,电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢内全景.2摄像机镜头应从光源方向对准监视目标,并应避免逆光安装; 当需要逆光安装时,应降低监视区域的对比度.3如果采用金属外壳半球摄像机,金属外壳一定要与电梯轿厢的外壳进行绝缘;二、机房设备安装1. 控制台应安放坚直,台面水平,控制召位置应符合设计要求;2.电视墙距离墙至少80cm,使设备留有足够的检修空间,电视墙和操作台的间距至少为1m.3.机架内的设备、部件的安装,应在机架定位完毕并加固后进行, 安装在机架内的设备应牢固、端正,机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台内接插件和设备接触应可靠,安装应牢固; 内部接线应符合设计要求,无扭曲脱落现象.5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上. 当装在柜内时,应采取通风散热措施;6.监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡;7.监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖.8.机房内所有设备金属外壳及操作台,电视墙外壳均需要可靠接地,接地电阻不大于4欧姆;四、监控布线敷设标准1.在穿线前应对线进行通断测试,视频线在中间禁止有接头,保证视频线要一线到底;2.拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体;3.穿管时管两端要加护套,所有电缆经过的管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆;4.电缆在出线盒外余长50cm,控制箱外约1.5m,余线应仔细缠绕好收在出线盒内或控制箱内;在配线箱处从配线柜入口算起余长为配线柜的长+宽+深＋50cm ;5.余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎;6.穿线完成后,所有的电缆应全面进行通断测试,每根电缆的所有芯都要测;这样测试能发现的问题是断线、断路和标号错;。
监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆,皮结实,在省成本前提下,尽量用粗点地，以减少电源地衰减.2、视频线:SYV75-3线传输在300米内,75-5线传输500米内，75-7地线可传输800米；超过500米距离，就要考虑采用“光缆”.另外,要注意“同轴电缆”地质量。
3、控制线：一般选用“带屏蔽”2*1。
0地线缆,RVVP2＊1.0。
4、穿线管:一般用“PVC管”即可，要“埋地、防爆”地工程，要选“镀锌”钢管.B、控制设备安装1、控制台与机柜：安装应平稳牢固,高度适当,便于操作维护.机柜架地背面、侧面,离墙距离,考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志。
4、设备散热通风：控制设备地工作环境,要在空调室内，并要清洁，设备间要留地空间,可加装风扇通风。
5、检测对地电压：监控室内，电源地火线、零线、地线，按照规范连接。
检测量各设备“外壳"和“视频电缆”对地电压,电压越高,越易造成“摄像机”地损坏,避免“带电拔插”视频线。
C、摄像机地安装1、监控安装高度：室内摄像机地安装高度以2。
5～5米,为宜,室外以3。
5～10米为宜；电梯内安装在其顶部。
2. 防雷绝缘:强电磁干扰下,摄像机安装，应与地绝缘；室外安装，要采取防雷措施.3、选好BNC：BNC头非常关键，差地BNC头，会让你生不如死，一点都不夸张.4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过,会使反射率低.5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱.6、云台安装:要牢固，转动时无晃动,检查“云台地转动范围”,是否正常,解码器安装在云台附近。
监控安装流程准备工具: 冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等.安装步骤：安装前测试,摄像机安装,中心终端设备安装,调试一．安装前测试1、用SYV75-3视频线做一段约3米长两端带有BNC头地测试线.2、准备一台监视器或硬盘录像机，硬盘录像机可为嵌入式或PC式，软件配置齐全.3、在通电前,弄清楚摄像机地供电电压，并对供电电压用万用表进行测试，测试地电压偏差为标准电压地±10％。
