视频监控系统施工工艺

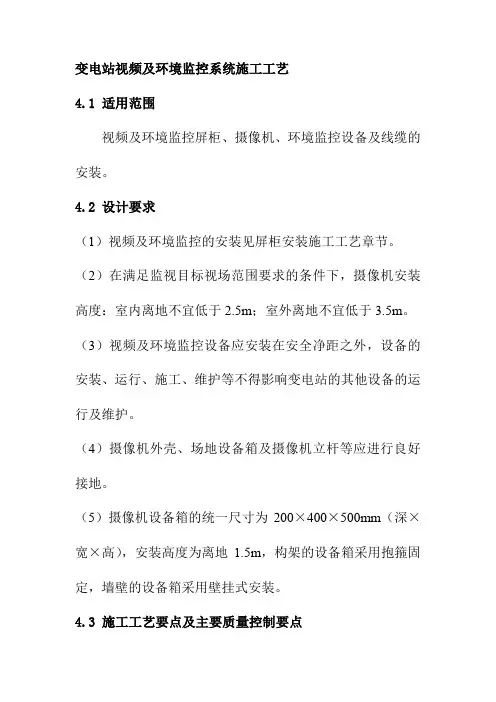

变电站视频及环境监控系统施工工艺4.1 适用范围视频及环境监控屏柜、摄像机、环境监控设备及线缆的安装。

4.2 设计要求（1）视频及环境监控的安装见屏柜安装施工工艺章节。

（2）在满足监视目标视场范围要求的条件下，摄像机安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。

（3）视频及环境监控设备应安装在安全净距之外，设备的安装、运行、施工、维护等不得影响变电站的其他设备的运行及维护。

（4）摄像机外壳、场地设备箱及摄像机立杆等应进行良好接地。

（5）摄像机设备箱的统一尺寸为200×400×500mm（深×宽×高），安装高度为离地1.5m，构架的设备箱采用抱箍固定，墙壁的设备箱采用壁挂式安装。

4.3 施工工艺要点及主要质量控制要点（1）视频及环境监控系统的所有设备有统一编号、字迹清晰、不易擦除，编号与图纸一致。

（2）摄像机及其配套装置，如镜头、防护罩、支加要、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。

（3）各类探测器的安装应根据所选产品的特性警戒范围要求和环境影响等确定设备的安装点位置和高度。

（4）红外对射等周界入侵探测器的安装应能保证防区交叉避免盲区并应考虑使用环境的影响，探测器底座和支架应固定牢固。

（5）门禁读卡器等各类识读装置以及摄像机、门禁等的电源箱的安装高度离地不宜高于1.5m，安装应牢固。

（6）信号线和电源线分别引入，外露部分用软管保护，并不影响摄像机的转动；线缆放入线槽、线管内时，其长度应留有20%的余量。

（7）所有线缆不得剥接，走线必须安全、可靠、规范、合理、美观，接线端要留有适当余量，不得拉紧；线缆、线束需弯曲时，视频电缆的弯曲半径不得小于其直径的20倍，光纤的弯曲半径不得小于其直径的15倍。

（8）线缆敷设应尽量利用站内电缆沟、架，在电缆沟内敷设时，不得与一次电缆同层敷设；线缆宜采取穿管暗敷或线槽的敷设方式，当线路附近有强电磁场干扰时，电缆应在金属管内穿过。

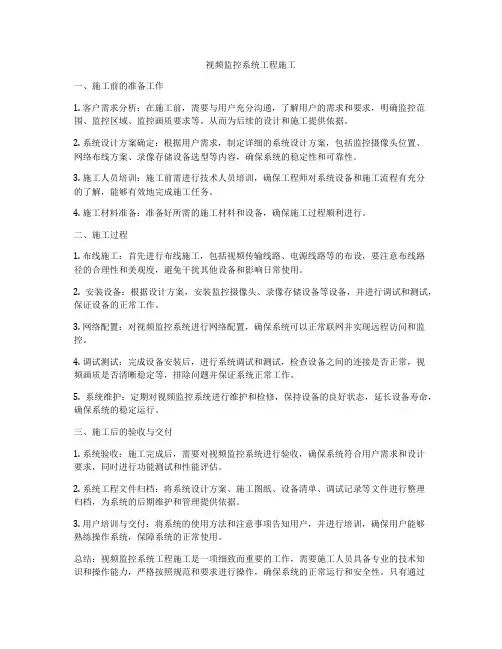

视频监控系统工程施工一、施工前的准备工作1. 客户需求分析：在施工前，需要与用户充分沟通，了解用户的需求和要求，明确监控范围、监控区域、监控画质要求等，从而为后续的设计和施工提供依据。

2. 系统设计方案确定：根据用户需求，制定详细的系统设计方案，包括监控摄像头位置、网络布线方案、录像存储设备选型等内容，确保系统的稳定性和可靠性。

3. 施工人员培训：施工前需进行技术人员培训，确保工程师对系统设备和施工流程有充分的了解，能够有效地完成施工任务。

4. 施工材料准备：准备好所需的施工材料和设备，确保施工过程顺利进行。

二、施工过程1. 布线施工：首先进行布线施工，包括视频传输线路、电源线路等的布设，要注意布线路径的合理性和美观度，避免干扰其他设备和影响日常使用。

2. 安装设备：根据设计方案，安装监控摄像头、录像存储设备等设备，并进行调试和测试，保证设备的正常工作。

3. 网络配置：对视频监控系统进行网络配置，确保系统可以正常联网并实现远程访问和监控。

4. 调试测试：完成设备安装后，进行系统调试和测试，检查设备之间的连接是否正常，视频画质是否清晰稳定等，排除问题并保证系统正常工作。

5. 系统维护：定期对视频监控系统进行维护和检修，保持设备的良好状态，延长设备寿命，确保系统的稳定运行。

三、施工后的验收与交付1. 系统验收：施工完成后，需要对视频监控系统进行验收，确保系统符合用户需求和设计要求，同时进行功能测试和性能评估。

2. 系统工程文件归档：将系统设计方案、施工图纸、设备清单、调试记录等文件进行整理归档，为系统的后期维护和管理提供依据。

3. 用户培训与交付：将系统的使用方法和注意事项告知用户，并进行培训，确保用户能够熟练操作系统，保障系统的正常使用。

总结：视频监控系统工程施工是一项细致而重要的工作，需要施工人员具备专业的技术知识和操作能力，严格按照规范和要求进行操作，确保系统的正常运行和安全性。

只有通过规范的施工流程和严格的质量控制，才能将视频监控系统工程顺利完成，为社会安全和管理提供有力支持。

第1篇一、项目背景随着社会经济的快速发展，人们对安全、稳定、高效的生活和工作环境的要求越来越高。

监控系统作为现代安防系统的重要组成部分，对于预防和打击犯罪、维护社会治安、保障人民群众生命财产安全具有重要作用。

本工程旨在为某单位建设一套功能完善、性能可靠的监控系统，以满足其安全防范需求。

二、项目目标1. 实现对单位内重点区域、重要设施和重要活动的实时监控。

2. 保证监控画面清晰、稳定，信息传输及时、准确。

3. 系统具备良好的可扩展性和兼容性，便于后续功能升级和设备增配。

4. 系统运行稳定，故障率低，维护方便。

三、工程内容1. 监控前端设备安装：包括摄像头、防护罩、支架等。

2. 传输系统建设：包括视频传输线路、光纤、网络设备等。

3. 监控中心建设：包括视频监控主机、存储设备、显示屏、控制台等。

4. 系统软件配置：包括视频监控软件、报警联动软件等。

5. 系统调试与验收。

四、施工方案1. 施工准备（1）人员组织：成立项目组，明确各成员职责，确保工程顺利进行。

（2）材料设备：根据设计要求，准备所需的各种材料、设备，并进行检查验收。

（3）现场勘查：对施工现场进行勘查，了解现场环境、周边设施等情况，为施工提供依据。

2. 施工流程（1）监控前端设备安装1）确定安装位置，确保摄像头视野覆盖范围满足要求。

2）安装支架，确保支架稳固、水平。

3）安装摄像头，调整摄像头角度，使其视野范围内无遮挡。

4）安装防护罩，防止摄像头损坏。

（2）传输系统建设1）布放视频传输线路，确保线路畅通、无损伤。

2）连接光纤，确保光纤连接牢固、信号稳定。

3）安装网络设备，确保网络连接正常。

（3）监控中心建设1）安装视频监控主机，连接显示屏。

2）安装存储设备，确保存储容量满足需求。

3）安装控制台，连接各种设备，确保控制台功能完善。

（4）系统软件配置1）安装视频监控软件，配置监控参数。

2）安装报警联动软件，设置报警联动规则。

3）进行系统测试，确保系统运行正常。

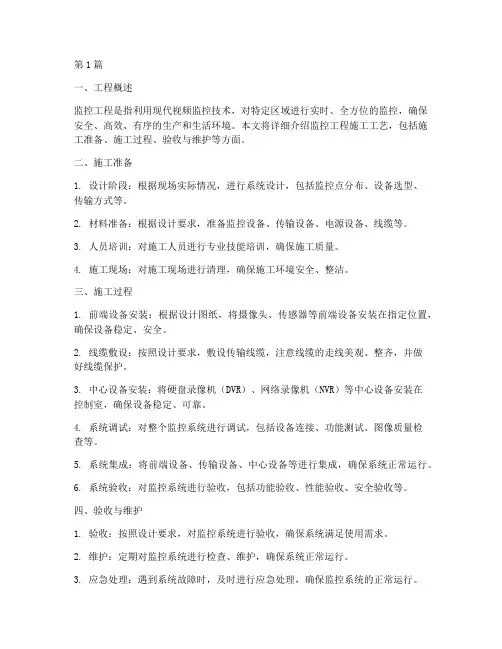

第1篇一、工程概述监控工程是指利用现代视频监控技术，对特定区域进行实时、全方位的监控，确保安全、高效、有序的生产和生活环境。

本文将详细介绍监控工程施工工艺，包括施工准备、施工过程、验收与维护等方面。

二、施工准备1. 设计阶段：根据现场实际情况，进行系统设计，包括监控点分布、设备选型、传输方式等。

2. 材料准备：根据设计要求，准备监控设备、传输设备、电源设备、线缆等。

3. 人员培训：对施工人员进行专业技能培训，确保施工质量。

4. 施工现场：对施工现场进行清理，确保施工环境安全、整洁。

三、施工过程1. 前端设备安装：根据设计图纸，将摄像头、传感器等前端设备安装在指定位置，确保设备稳定、安全。

2. 线缆敷设：按照设计要求，敷设传输线缆，注意线缆的走线美观、整齐，并做好线缆保护。

3. 中心设备安装：将硬盘录像机（DVR）、网络录像机（NVR）等中心设备安装在控制室，确保设备稳定、可靠。

4. 系统调试：对整个监控系统进行调试，包括设备连接、功能测试、图像质量检查等。

5. 系统集成：将前端设备、传输设备、中心设备等进行集成，确保系统正常运行。

6. 系统验收：对监控系统进行验收，包括功能验收、性能验收、安全验收等。

四、验收与维护1. 验收：按照设计要求，对监控系统进行验收，确保系统满足使用需求。

2. 维护：定期对监控系统进行检查、维护，确保系统正常运行。

3. 应急处理：遇到系统故障时，及时进行应急处理，确保监控系统的正常运行。

五、施工注意事项1. 施工过程中，严格遵循设计要求，确保施工质量。

2. 注意施工现场的安全，避免发生安全事故。

3. 线缆敷设时，注意线缆的保护，避免损坏。

4. 系统调试过程中，确保各项功能正常运行。

5. 验收过程中，严格按照验收标准进行，确保系统满足使用需求。

总之，监控工程施工工艺涉及多个环节，需要严格按照设计要求进行施工，确保施工质量。

同时，加强施工过程中的安全管理，确保工程顺利进行。

一、项目背景随着我国经济的快速发展，安全防范意识日益增强，监控系统已成为各类企事业单位、公共场所、住宅小区等场所的重要安全保障设施。

为了确保监控系统的稳定、高效运行，本文将对监控系统安装施工方案及工艺方法进行详细阐述。

二、施工工艺1. 线缆敷设（1）根据监控系统的设计要求，确定线缆敷设路径。

（2）在敷设线缆前，检查线缆规格、型号是否符合设计要求。

（3）采用专用工具进行线缆敷设，确保线缆整齐、牢固。

（4）线缆敷设完成后，进行线缆标识，方便后期维护。

2. 设备安装（1）摄像机安装1）根据监控需求，选择合适的摄像机类型。

2）检查摄像机包装及配件，确认摄像机为全新原厂合格产品。

3）通电检测和调整摄像机，确保处于正常工作状态。

4）根据安装位置，调整摄像机角度和焦距。

5）连接摄像机线缆，确保连接牢固。

6）摄像机安装完成后，进行试运行，确保图像质量达标。

（2）中心设备安装1）根据监控需求，选择合适的中心设备（如硬盘录像机、监视器等）。

2）检查中心设备包装及配件，确认设备为全新原厂合格产品。

3）连接中心设备与摄像机线缆，确保连接牢固。

4）进行中心设备参数设置，如视频分辨率、帧率等。

5）进行系统调试，确保系统稳定运行。

3. 系统调试（1）检查系统各设备运行状态，确保设备正常工作。

（2）调整摄像机角度和焦距，确保监视区域覆盖全面。

（3）调整中心设备参数，如视频分辨率、帧率等，确保图像质量。

（4）进行系统联调，确保系统稳定运行。

三、施工要点1. 线缆敷设（1）线缆敷设前，检查线缆规格、型号是否符合设计要求。

（2）线缆敷设过程中，避免扭曲、挤压、损坏线缆。

（3）线缆敷设完成后，进行线缆标识，方便后期维护。

2. 设备安装（1）摄像机安装前，检查摄像机包装及配件，确保设备完好。

（2）摄像机安装过程中，注意调整角度和焦距，确保监视区域覆盖全面。

（3）摄像机安装完成后，进行通电检测和调整，确保设备正常工作。

（4）中心设备安装过程中，注意连接线缆，确保连接牢固。

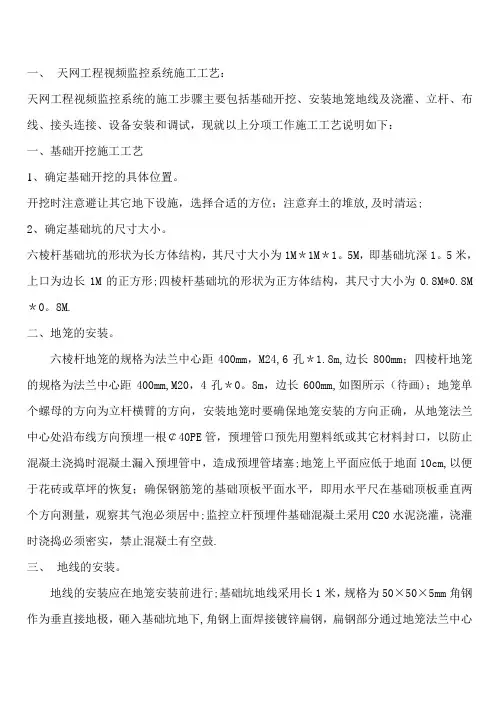

一、天网工程视频监控系统施工工艺：天网工程视频监控系统的施工步骤主要包括基础开挖、安装地笼地线及浇灌、立杆、布线、接头连接、设备安装和调试，现就以上分项工作施工工艺说明如下：一、基础开挖施工工艺1、确定基础开挖的具体位置。

开挖时注意避让其它地下设施，选择合适的方位；注意弃土的堆放,及时清运;2、确定基础坑的尺寸大小。

六棱杆基础坑的形状为长方体结构，其尺寸大小为1M＊1M＊1。

5M，即基础坑深1。

5米，上口为边长1M的正方形;四棱杆基础坑的形状为正方体结构，其尺寸大小为0.8M*0.8M ＊0。

8M.二、地笼的安装。

六棱杆地笼的规格为法兰中心距400mm，M24,6孔＊1.8m,边长800mm；四棱杆地笼的规格为法兰中心距400mm,M20，4孔＊0。

8m，边长600mm,如图所示（待画)；地笼单个螺母的方向为立杆横臂的方向，安装地笼时要确保地笼安装的方向正确，从地笼法兰中心处沿布线方向预埋一根￠40PE管，预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞;地笼上平面应低于地面10cm,以便于花砖或草坪的恢复；确保钢筋笼的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中;监控立杆预埋件基础混凝土采用C20水泥浇灌，浇灌时浇捣必须密实，禁止混凝土有空鼓.三、地线的安装。

地线的安装应在地笼安装前进行;基础坑地线采用长1米，规格为50×50×5mm角钢作为垂直接地极，砸入基础坑地下,角钢上面焊接镀锌扁钢，扁钢部分通过地笼法兰中心伸出20cm,用铜线导体与防雷模块连接；使用原水泥杆的杆子引线选用Φ12的镀锌圆钢，金属立杆或引线与接地系统良好连接,使雷电流更好的泄放入地;地线的测量可使用接地摇表测量接地电阻值，前端设备的接地电阻应不大于4欧姆.四、立杆的安装。

立杆安装前务必确保基础混凝土凝固完好;备好地笼螺栓上的螺母、垫片,横臂与法兰连接使用的螺栓和螺母,设备箱和固定设备箱的螺栓、螺母,备好所使用的扳手等工具；六棱杆安装需租用吊车一部;立杆前首先把设备箱和横臂安装牢固；布放好摄像机至设备箱之间的连线，摄像机布放一根室内网线、一根RVV2*0.5电源线和一根4mm接地线，使用补光灯的需另布一根RVV2*1。

视频监控系统安装施工方案一、前期准备工作1.确定视频监控系统的设计方案，包括摄像头数量、布局、存储设备等。

2.检查现场的电气和网络设备是否满足系统的要求，如需要重新布线或升级设备，提前安排工作。

3.确定监控中心的位置，为相关设备的安装提供便利。

4.准备所需的设备和材料，包括摄像头、录像机、电缆、支架、工具等。

二、现场施工1.安装摄像头：根据设计方案确定摄像头的位置，一般应选择高出地面2-3米的位置，避免被破坏。

根据需要，使用支架、固定器等固定摄像头。

2.布线和连接：根据摄像头的位置，采用合适的电缆布局方式，如明装、暗装或埋地。

将摄像头与监控中心的设备进行连接，确保信号的稳定和畅通。

3.安装监控中心设备：将录像机、服务器等设备放置在监控中心位置，并进行电源和网络连接。

4.连接电源：为摄像头和监控设备提供稳定的电源供应，并注意防雷和过载保护。

5.调试和设置：连接所有设备后，进行系统的调试和设置，包括视频信号的传输和录像功能的测试。

调整摄像头的视角和聚焦等参数，确保画面清晰。

三、系统运行测试1.进行常规测试：检查系统的各项功能是否正常运行，如视频采集、录像保存、远程访问等。

2.进行应急测试：模拟应急情况，如火灾、盗窃等，测试系统的报警和响应能力。

3.进行性能测试：测试系统的稳定性和容错性，比如同时录像多个摄像头、同时访问多个用户等。

4.完善系统设置：根据实际需求，对系统进行进一步的设置和优化，如设置移动侦测、调整录像保存时间等。

四、培训和交付1.培训操作人员：对视频监控系统的操作进行培训，包括实时监控、录像回放、报警处理等。

2.提供操作手册：编写详细的系统操作手册，方便操作人员随时查阅。

3.检查系统文档：核对系统的相关文档，完善并整理档案资料，方便后期维护和使用。

4.交付系统：确认系统正常运行后，向客户交付系统，并签署验收文件。

五、售后服务1.提供技术支持：在售后期间，提供技术支持和维护服务，解决客户使用过程中的问题。

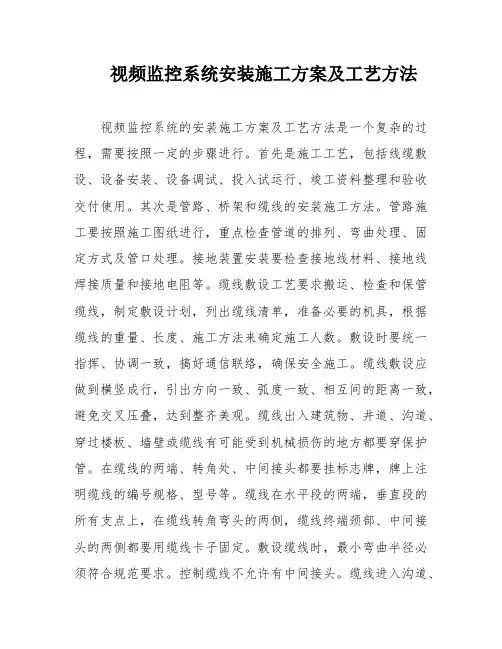

视频监控系统安装施工方案及工艺方法视频监控系统的安装施工方案及工艺方法是一个复杂的过程，需要按照一定的步骤进行。

首先是施工工艺，包括线缆敷设、设备安装、设备调试、投入试运行、竣工资料整理和验收交付使用。

其次是管路、桥架和缆线的安装施工方法。

管路施工要按照施工图纸进行，重点检查管道的排列、弯曲处理、固定方式及管口处理。

接地装置安装要检查接地线材料、接地线焊接质量和接地电阻等。

缆线敷设工艺要求搬运、检查和保管缆线，制定敷设计划，列出缆线清单，准备必要的机具，根据缆线的重量、长度、施工方法来确定施工人数。

敷设时要统一指挥、协调一致，搞好通信联络，确保安全施工。

缆线敷设应做到横竖成行，引出方向一致、弧度一致、相互间的距离一致，避免交叉压叠，达到整齐美观。

缆线出入建筑物、井道、沟道、穿过楼板、墙壁或缆线有可能受到机械损伤的地方都要穿保护管。

在缆线的两端、转角处、中间接头都要挂标志牌，牌上注明缆线的编号规格、型号等。

缆线在水平段的两端，垂直段的所有支点上，在缆线转角弯头的两侧，缆线终端颈部、中间接头的两侧都要用缆线卡子固定。

敷设缆线时，最小弯曲半径必须符合规范要求。

控制缆线不允许有中间接头。

缆线进入沟道、井道、竖井、建筑物、穿保护管时出入口应封闭。

缆线敷设时不可挨得过紧，应适当有一些余度，以免使缆线承受拉力。

在管线或线槽内导线不应有接头和扭转，导线的连接应在接线盒内焊接或用端子连接，焊接时焊锡应饱满。

对于每一种线路要予以编号标志，导线在焊接线盒子处留有余量（不小于20cm）。

统一线颜色：电源正为红色，负为蓝色，其它同种用途的线均颜色相同。

进行安防系统的施工时，需要进行通断测量，如果发现不通或短路现象，需要立即返工。

同时，还需要对每回路的导线进行绝缘电阻测量，确保线缆对桥架、管道间的绝缘电阻值、线间的绝缘电阻值大于20兆欧。

在进行隐蔽工程施工时，需要根据布管、穿线的过程，在图纸上进行详细记录登记，以备日后维修检查。

视频安防监控系统施工工艺标准目录前言 (3)一、施工工艺描述 (3)1、施工技术总则 (3)2、安全操作技术一般规定 (4)二、材料、设备要求 (4)1、前端部分 (4)2、传输部分 (4)3、终端部分 (4)4、设备选型及验收 (4)5、其他材料 (5)三、机具设备 (5)1、安装器具 (5)2、测试器具 (5)四、作业条件 (5)1、施工前具备条件 (5)五、操作工艺 (5)1、工艺流程 (5)2、施工准备 (6)3、管路敷设 (6)4、线槽敷设 (7)5、箱、盒安装 (9)6、线缆布放及连接 (9)7、供电防雷与接地施工工艺 (17)8、温度、湿度要求 (19)9、前端设备安装（摄像机、防护罩、云台） (19)10、数字监控系统中交换机的选型和安装标准 (34)11、控制中心布局设计及设备安装工艺 (40)前言本标准适用于以监视为主要目的的民用闭路电视监控系统的安装工程。

工程施工应以设计图纸和有关施工质量验收规范为依据。

一、施工工艺描述1、施工技术总则1.1严格按照批准后施工图设计进行施工。

1.2接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。

1.3审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。

更好的，按期、按质、按量完成施工任务。

1.4遵守国家或部委颁发的法规、标准和规范。

1.5严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。

1.6施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行施工规范。

做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。

符合相关技术要求。

1.7严格按施工操作程序施工，做到文明施工、文明生产。

施工中做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。

鉴于安全生产责任重大，严格执行国家有关标准和内蒙古兴泰电子科技有限责任公司安全目标责任状的相关规定”。

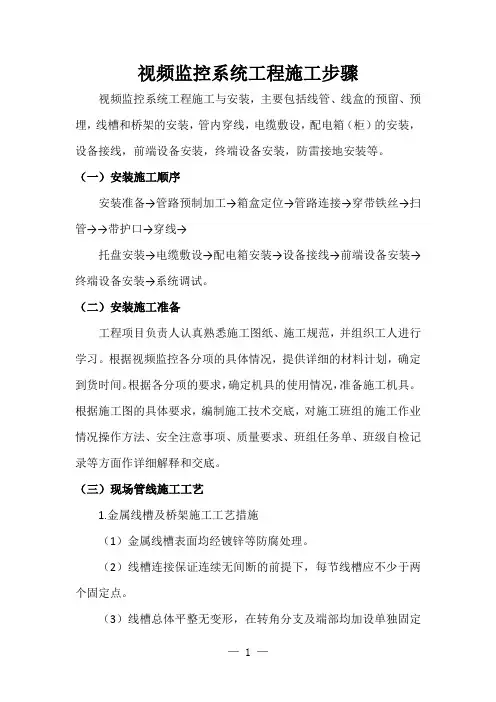

视频监控系统工程施工步骤视频监控系统工程施工与安装，主要包括线管、线盒的预留、预埋，线槽和桥架的安装，管内穿线，电缆敷设，配电箱（柜）的安装，设备接线，前端设备安装，终端设备安装，防雷接地安装等。

（一）安装施工顺序安装准备→管路预制加工→箱盒定位→管路连接→穿带铁丝→扫管→→带护口→穿线→托盘安装→电缆敷设→配电箱安装→设备接线→前端设备安装→终端设备安装→系统调试。

（二）安装施工准备工程项目负责人认真熟悉施工图纸、施工规范，并组织工人进行学习。

根据视频监控各分项的具体情况，提供详细的材料计划，确定到货时间。

根据各分项的要求，确定机具的使用情况，准备施工机具。

根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细解释和交底。

（三）现场管线施工工艺1.金属线槽及桥架施工工艺措施（1）金属线槽表面均经镀锌等防腐处理。

（2）线槽连接保证连续无间断的前提下，每节线槽应不少于两个固定点。

（3）线槽总体平整无变形，在转角分支及端部均加设单独固定点。

（4）线槽托架与楼面顶板间采用吊顶螺纹连接，不采用焊搭等不规范做法。

（5）线槽出线口经处理保证无毛刺、光滑。

（6）线槽内导线依据种类不同，严格遵守有关线的规定。

（7）线槽保证连续导体并可靠接地。

（8）垂直安装线槽在弱电井中紧贴墙面安装，并留出开启盖板可维修空间。

2.金属电线管施工工艺措施（1）各弯曲处均按规定不少于管外径的6倍，当管长或弯曲处较多时，增设拉线盒便于穿线及维修。

（2）电线管与暗盒连接处，管接头处均设跨接线保证接地良好。

（3）电线管连接、焊接处必须补刷防腐漆。

（4）电线管切割坚决杜绝气割，管口同时加以处理，清除毛刺。

（5）管与管连接采用管箍，束节连接，坚决杜绝对焊连接。

（6）弯管时杜绝出现折痕等缺陷以免影响穿线。

3.管内穿线施工工艺措施（1）穿线安排在土建工程基本结束后进行，并将管内积水杂物清除。

视频监控系统施工方案xx年xx月xx日CATALOGUE 目录•施工准备•施工流程•施工技术要点•安全控制措施•工程管理和协调•应用案例分析01施工准备根据客户需求和现场环境，设计合理的视频监控系统施工图纸。

图纸设计了解视频监控系统的技术原理和要求，熟悉相关国家和行业的标准与规范。

技术准备施工图纸与技术准备材料准备根据施工图纸，准备相应的线缆、管材、配件等材料，确保质量合格。

设备选用选择合适的视频监控设备，如摄像头、监视器、存储设备等，确保满足系统性能要求。

施工材料与设备准备现场布置根据施工图纸，合理规划现场布局，确保施工空间充足、安全通道畅通。

安全准备制定安全管理制度，落实安全措施，确保施工现场符合安全生产要求。

同时要做好现场工作人员的安全教育和操作培训。

施工现场布置与安全准备02施工流程施工前的技术交底是指在施工前，建设单位组织设计单位、施工单位和监理单位进行技术沟通和交底，明确施工要求、技术标准和注意事项。

在技术交底中，建设单位应当向施工单位详细说明监控系统的设计意图、设备选型、功能特点、施工范围和要求等内容，以确保施工单位的施工方案符合设计要求。

施工前的技术交底基础工程和管线施工是指在施工前对监控系统的设备基础、管线、线槽、桥架等进行设计和施工。

在设计和施工过程中，应当考虑到设备的安装位置、管线的走向、线槽的规格和桥架的承重等因素，确保设备能够稳定安装，管线和线槽能够合理铺设，桥架能够安全使用。

基础工程和管线施工设备安装与调试是指在基础工程和管线施工完成后，对监控系统的设备进行安装和调试。

在设备安装过程中，应当按照设计要求将设备固定在指定的位置，确保设备的稳定性和安全性。

在调试过程中，应当对设备的性能、功能和精度进行检测和调整，确保监控系统的正常运行。

设备安装与调试在竣工资料整理过程中，应当将相关的设计图纸、施工记录、检测报告和验收报告等资料进行整理和归档，以备后续维护和管理使用。

验收与竣工资料整理验收与竣工资料整理是指对完成的监控系统进行验收和整理相关竣工资料。

视频监控系统施工方案一、项目概述随着社会的发展和科技的进步，视频监控系统在保障公共安全、企业管理、家庭防护等方面发挥着越来越重要的作用。

本次视频监控系统施工旨在为_____（具体场所）提供全面、高效、可靠的监控覆盖，以满足安全防范和管理的需求。

二、施工目标1、实现对指定区域的全方位实时监控，无监控死角。

2、保证监控图像清晰、稳定，能够准确反映监控场景的细节。

3、系统具备远程访问和控制功能，方便管理人员随时随地查看监控画面。

4、确保系统具备良好的扩展性，能够满足未来可能的升级和扩容需求。

三、施工准备1、技术准备熟悉施工图纸和相关技术规范，明确监控系统的布局和设备选型。

制定施工工艺流程和质量控制标准。

2、材料准备根据设计要求，采购监控设备，如摄像机、录像机、存储设备、传输线缆等。

确保所采购的设备和材料质量合格，具备相关的认证和检测报告。

3、现场准备对施工区域进行现场勘察，确定设备安装位置和线缆敷设路径。

清理施工现场，确保施工环境整洁、安全。

4、人员准备组建专业的施工队伍，包括项目经理、技术负责人、施工人员等。

对施工人员进行技术培训和安全教育，确保其具备相应的施工能力和安全意识。

四、施工流程1、线缆敷设根据设计方案，确定线缆的走向和敷设方式。

敷设线缆时，应注意避免线缆受到损伤，保持线缆的整齐和美观。

对线缆进行标识和编号，以便后续的维护和管理。

2、设备安装摄像机安装：根据监控区域的要求，选择合适的摄像机类型和安装位置。

安装时应保证摄像机的视野开阔，无遮挡物，并调整好摄像机的角度和焦距。

录像机和存储设备安装：将录像机和存储设备安装在指定的机柜内，连接好电源和数据线，并进行设备的初始化设置。

控制设备安装：安装控制键盘、鼠标等设备，确保能够对监控系统进行方便、快捷的操作。

3、系统调试设备通电测试：对安装好的设备进行通电测试，检查设备是否正常工作，有无故障。

图像调试：调整摄像机的参数，如亮度、对比度、色彩等，确保图像清晰、逼真。
