视频监控系统的安装与调试视频监控系统的安装与调试一、引言近年来，随着社会的发展和技术的进步，视频监控系统在各个领域得到了广泛的应用。
本文档旨在介绍视频监控系统的安装与调试方法，以保证视频监控系统的正常运行和有效监控。
二、系统准备⒈硬件设备准备⑴摄像头：选择合适的摄像头，根据监控场景的需求确定分辨率和镜头类型。
⑵视频录像机（NVR/DVR）：选购合适的视频录像机，根据摄像头的数量和需求选择合适的通道数。
⑶显示器：准备一台显示器用于查看监控画面。
⑷网络设备：准备合适的交换机或路由器用于建立网络连接。
⑸电源供应：确保摄像头和视频录像机都有稳定的电源供应。
⒉软件准备⑴视频监控系统软件：根据需要选择合适的视频监控系统软件，并在计算机上进行安装。
⑵操作系统：确保计算机上已安装合适的操作系统，以支持视频监控系统软件的正常运行。
三、系统安装⒈安装摄像头⑴摄像头位置选择：根据需要选择合适的位置安装摄像头，避免遮挡和防止被干扰。
⑵固定摄像头：使用合适的支架将摄像头固定在所选择的位置上。
⑶接线连接：根据摄像头的接口类型，将摄像头与视频录像机或网络设备进行正确的接线连接。
⒉安装视频录像机⑴安装硬盘：确认硬盘的正确安装并连接到视频录像机。
⑵网络连接：使用网线将视频录像机与计算机或交换机进行连接。
⑶电源连接：将视频录像机与电源进行连接，并确保电源供应的稳定性。
⒊安装显示器⑴连接显示器：使用合适的接口将显示器与视频录像机进行连接。
⑵配置显示器：根据需要设置显示器的显示分辨率和其他参数。
四、系统调试⒈配置视频监控系统软件⑴安装驱动程序：根据厂商提供的说明，安装摄像头、视频录像机等设备的驱动程序。
⑵添加设备：在视频监控系统软件中添加设备，确保设备的识别和连接正常。
⒉设置视频监控参数⑴视频分辨率：根据需求设置摄像头的视频分辨率，确保得到清晰的监控画面。
⑵录像设置：根据需求设置录像的时长、存储位置等参数。
⑶报警设置：设置报警触发条件和报警方式，以实现有效的监控和预警功能。
视频监控系统施工方案 (2)一、前言随着社会的发展和进步，视频监控系统在各行各业中得到了广泛应用，成为维护社会治安和管理公共场所秩序的重要工具。
本文将围绕视频监控系统的施工方案展开讨论，旨在为相关工程项目的规划与实施提供参考。
二、系统设计（一）系统功能视频监控系统可以实现远程监控、录像存储、报警处理等功能，旨在提高监控效率和安全性。
（二）系统组成视频监控系统通常由监控摄像头、监控主机、显示屏、存储设备等组成，每个部件在系统中的作用不可或缺。
三、施工流程（一）前期准备1.开展现场勘测和设计方案，确定摄像头点位和布线方案。
2.采购所需设备和材料，做好备货准备。
（二）施工安装1.安装监控摄像头，调试画面清晰度和拍摄角度。
2.连接监控主机和存储设备，确保设备之间的正常通信。
3.完成布线工作，组建各个模块，进行系统联调测试。
（三）系统调试1.对各个设备进行测试和调试，确保各功能正常运行。
2.进行远程监控测试，验证监控画面清晰度和实时性。
四、系统维护（一）日常维护1.定期清洁摄像头镜头，保持画面清晰。
2.监控设备定期检测并更新软件，确保系统运行稳定。
（二）故障处理1.出现故障时，及时检查设备状态，并进行排查。
2.对于不能自行排除的故障，及时联系厂家或维修人员进行处理。
五、总结通过本文对视频监控系统施工方案的阐述，我们了解到系统的设计、施工流程和维护措施十分重要。
在实际工程中，施工方案的合理性和执行情况将直接影响视频监控系统的运行效果和稳定性。
希望本文的内容能够对相关从业人员有所帮助，提高系统的建设和运行效率。
监测监控系统安装调试制度范本第一章总则第一条为规范监测监控系统的安装调试工作，提高安装调试效率和质量，确保系统正常运行，特制定本制度。
第二章安装调试责任第二条安装调试工作由系统集成商承担，负责监测监控系统的硬件设备安装、软件调试及系统功能测试。
第三章安装调试流程第三条安装调试分为以下几个步骤：1. 环境准备：确认安装地点和环境是否符合系统要求，检查所需设备和工具是否齐备。
2. 硬件安装：按照施工方案进行硬件设备的安装，保证设备的稳定性和安全性。
3. 软件配置：根据系统设计要求，进行软件的安装和配置，包括数据库、网络设备等。
4. 功能调试：按照系统设计要求，对系统进行功能调试和测试，确保各项功能正常运行。
5. 故障排除：在调试过程中发现故障，及时排除故障，确保系统的稳定性。
6. 系统验收：完成安装调试后，进行系统验收，确保系统能够满足用户需求。
第四章安装调试要求第四条安装调试工作要求如下：1. 安全第一：在安装调试过程中要注意安全，确保人员和设备的安全。
2. 按规划进行：按照工程施工方案进行安装调试工作，不得擅自更改。
3. 严格检查：在设备安装和配置过程中要进行严格的检查和测试，确保设备和系统的质量。
4. 故障排除：发现故障时，要及时排除，并记录故障原因和处理过程。
5. 文档管理：对安装调试的相关文档和记录进行管理，确保资料的完整性和准确性。
第五章安装调试记录第五条安装调试记录应包括以下内容：1. 安装调试计划：包括安装调试的目标、任务、时间和人员安排等。
2. 安装调试报告：包括安装调试的过程、结果和问题等。
3. 故障处理记录：记录发现的故障和处理过程。
4. 修改记录：记录对系统进行的修改和更新。
第六章安装调试验收第六条安装调试完成后，进行系统验收，验收标准包括以下内容：1. 功能测试：对系统的各项功能进行测试，确保功能正常。
2. 设备检查：对设备进行检查，确保设备完好。
3. 故障排除：系统调试过程中出现的故障必须排除。
视频监控系统设备安装与调试（一）任务1：参观视频监控系统应用场所1.1.1任务目标通过参观调研视频监控系统应用场所，理解视频监控系统功能、基本组成原理和系统的类型；理解组成设备功能、分类和选型原则。
为学校视频监控系统建设获取必要信息。
1.1.2任务内容1．多媒体介绍：介绍实训室监控系统的功能和组成设备；2．参观智能化楼宇弱电系统综合实训室；3．参观智能化楼宇弱电系统分项实训室，近距离观察各种监控设备；1.1.3知识点1．视频监控系统功能和发展（1）视频安防监控系统（VSCS：video surveillance&control system）利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。
视频安防监控系统，不同于一般的工业电视或民用闭路电视（CCTV）系统。
它是特指用于安全防范的目的，通过对监视区域进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统或网络。
主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
视频安防监控系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。
集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、控制和显示记录四部分。
（2）视频安防监控系统的发展视频安防监控系统发展经过了三个阶段：全模拟视频监控阶段、模拟数字混合监控阶段和全数字化的网络监控阶段，目前正向数字化、网络化、智能化方向发展。
1）全模拟视频监控方式：是第一代监控系统。
优点：视音频信号的采集、传输、存储均为模拟形式，图像质量高；技术成熟，系统功能强大、完善。
缺点：只能在本地监控中心观看小范围的监控图像，与信息系统无法交换数据，监控仅限于监控中心，应用的灵活性较差，不易扩展。
系统主要由摄像机、视频矩阵、监视器和录像机组成，摄像机采集模拟信号直接以模拟方式近距离传输，传输界质主要采用专用的同轴电缆。
监测监控系统安装调试制度范文一、概述监测监控系统作为现代安全防护体系的重要组成部分，必须得到正确、稳定地安装和调试。
为了确保监控系统能够正常运行并发挥最佳效果，制定本文档旨在规范监测监控系统的安装调试流程和标准。
二、安装调试责任1.项目经理、技术负责人等相关责任人负责监测监控系统的整体安装调试工作，并确保其合理性和质量。
2.安装调试人员必须具备相应的技术知识和丰富的实践经验，并且按照相关的操作规范进行施工。
3.相关监测监控设备的供应商或厂家应提供必要的技术指导和支持，并与安装调试人员密切配合。
三、安装调试流程1.材料准备（1）根据监测监控系统的设计要求，准备所需的材料和设备，确保其质量和完整性。
（2）检查设备清单和供货单，核对数量和规格是否一致。
2.施工准备（1）施工前要进行必要的检查和测试，确保施工条件满足要求，如电力、通信等设施是否正常使用。
（2）准备施工图纸和技术资料，熟悉监测监控系统的拓扑结构和参数设置。
（3）安装调试人员要佩戴相应的工装，确保施工过程的安全性。
3.设备安装（1）根据施工图纸和技术资料，按照规范和要求，进行设备的固定、连接和安装。
（2）设备接线要求整齐、牢固，确保连接正确并符合安全用电的要求。
（3）设备安装完成后，对设备进行检查，如固定是否牢固、线缆是否有松动等。
4.系统调试（1）设备安装完成后，进入系统调试阶段。
（2）按照监测监控系统的调试流程，启动设备，进行系统的初始化和参数设置。
（3）分步调试系统各个模块，确保其正常运行和通讯畅通。
（4）进行系统测试，检查系统的功能和性能是否满足设计要求。
（5）如发现问题，及时进行排查和修复，直到问题解决并达到要求为止。
5.验收交接（1）完成监测监控系统的安装和调试后，进行设备的验收和交接手续。
（2）对系统进行全面测试，确保系统稳定运行并达到要求。
（3）技术负责人进行验收，验收标准按照设计要求进行评判。
（4）整理系统相关文档和资料，进行交接，包括硬件设备和软件配置等。
视频监控系统设备安装与调试（一）任务1：参观视频监控系统应用场所1.1.1任务目标通过参观调研视频监控系统应用场所，理解视频监控系统功能、基本组成原理和系统的类型；理解组成设备功能、分类和选型原则。
为学校视频监控系统建设获取必要信息。
1.1.2任务内容1．多媒体介绍：介绍实训室监控系统的功能和组成设备；2．参观智能化楼宇弱电系统综合实训室；3．参观智能化楼宇弱电系统分项实训室，近距离观察各种监控设备；1.1.3知识点1．视频监控系统功能和发展（1）视频安防监控系统（VSCS：video surveillance&control system）利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。
视频安防监控系统，不同于一般的工业电视或民用闭路电视（CCTV）系统。
它是特指用于安全防范的目的，通过对监视区域进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统或网络。
主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
视频安防监控系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。
集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、控制和显示记录四部分。
（2）视频安防监控系统的发展视频安防监控系统发展经过了三个阶段：全模拟视频监控阶段、模拟数字混合监控阶段和全数字化的网络监控阶段，目前正向数字化、网络化、智能化方向发展。
1）全模拟视频监控方式：是第一代监控系统。
优点：视音频信号的采集、传输、存储均为模拟形式，图像质量高；技术成熟，系统功能强大、完善。
缺点：只能在本地监控中心观看小范围的监控图像，与信息系统无法交换数据，监控仅限于监控中心，应用的灵活性较差，不易扩展。
系统主要由摄像机、视频矩阵、监视器和录像机组成，摄像机采集模拟信号直接以模拟方式近距离传输，传输界质主要采用专用的同轴电缆。
视频监控系统安装调试方案说明视频监控系统安装调试方案说明一、弱电管、线、槽施工标准及要求1.严格按照施工规范，施工图和施工手册进行施工。
2.未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。
3.对施工完成部分要做好成品保护。
4.管槽施工必须横平竖直。
吊线、格墨、打平水、拉直线（预埋管线除外）。
线、管、槽施工工艺要求。
5.板槽安装及注意事项：5.1 垂直敷设的线槽必须按底架安装，水平部分用支架固定。
固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。
在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。
线槽固定支点间距离偏差小于50毫米。
底板离终点50MM处均应固定。
5.2 不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
5.3 线槽与各种模块底座连接时，底座应压住槽板头。
5.4 线槽螺杆高出螺母的长度少于5毫米。
5.5 线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
5.6 线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
5.7 槽板应紧贴建筑墙面，排列整齐。
5.8 导线不得在线槽内进行接头，接线在接线盒内进行。
5.9 穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。
5.10 管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
二、电缆桥架的安装1.电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。
2.电缆桥架安装必须横平竖直。
3.电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。
要求均匀、整齐美观及牢固可靠。
4.桥架角弯必须有充分的弧度，防止将电缆拆散。
5.电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。

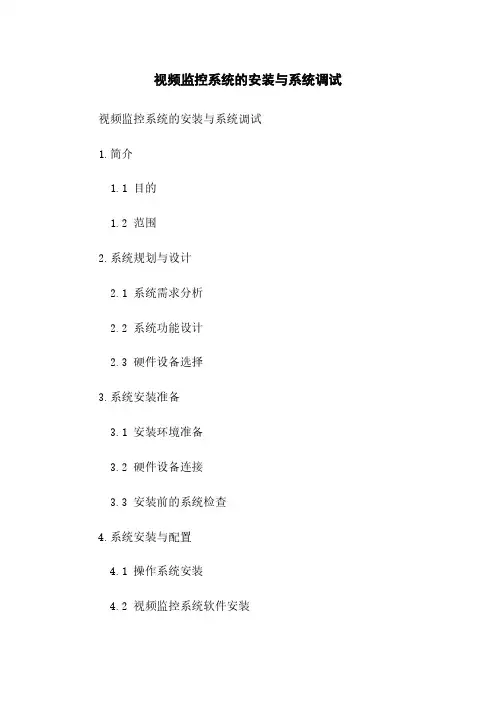

视频监控系统的安装与系统调试视频监控系统的安装与系统调试1.简介1.1 目的1.2 范围2.系统规划与设计2.1 系统需求分析2.2 系统功能设计2.3 硬件设备选择3.系统安装准备3.1 安装环境准备3.2 硬件设备连接3.3 安装前的系统检查4.系统安装与配置4.1 操作系统安装4.2 视频监控系统软件安装4.3 设备驱动程序安装4.4 系统参数配置5.网络配置与接入5.1 网络设备选购与布置5.2 网络连接与配置5.3 远程访问配置6.摄像头安装与布置6.1 摄像头选购与安装位置选择 6.2 摄像头安装与固定6.3 摄像头调试与调整7.视频存储与备份7.1 存储设备选购与安装7.2 存储空间规划与管理7.3 视频数据备份与恢复8.系统调试与优化8.1 视频质量调整与优化8.2 系统稳定性调试8.3 故障排除与修复9.系统运维与维护9.1 系统日志管理9.2 系统更新与升级9.3 系统安全与权限管理10.文档与培训10.1 系统文档撰写10.2 系统培训与使用说明附件：1.摄像头安装位置示意图2.系统配置文件示例3.网络设备选购建议法律名词及注释：1.摄像头：根据《中华人民共和国公安管理警察法》和《中华人民共和国网络安全法》的规定，摄像头是一种用于监控和记录公共场所活动的设备。
2.存储设备：根据《中华人民共和国网络安全法》和《中华人民共和国数据保护法》的规定，存储设备是用于存储视频监控数据的硬件设施。
3.系统日志管理：根据《中华人民共和国网络安全法》和《中华人民共和国电子数据保护法》的规定，系统日志管理是一种记录系统操作与事件的行为，并保留相关日志文件的管理方式。
【最新整理，下载后即可编辑】
视频监控系统安装与调试
一．管线施工
（一）线材选用
1、视频线
摄像机到监控主机距离≤200米，用RG59（128编）视频线。
摄像机到监控主机距离＞200米，用SYV-75-5视频线。
2、云台控制线
云台与控制器距离≤100米，用RVV6×0.5护套线。
云台与控制器距离＞100米，用RVV6×0.75护套线。
3、镜头控制线
采用RVV4×0.5护套线。
4、解码器通讯线
应采用RVV2×1屏蔽双绞线
5、摄像机电源线
若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：
摄像机到监控主机的平均距离电源线规格（两线）
34m--50m 6平方
21m--33m 4平方
20m 2.5平方
（二）管线敷设
1、视频线敷设注意事项
1.1、若摄像机到监控主机（图像处理器、矩阵控制主机
或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。
1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。
2、控制线敷设注意事项
2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。
当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。
如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。
2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。
解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信。
布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。
解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。
特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对
摄像机（12V）供电。
3、摄像机电源线敷设注意事项
市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。
如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。
如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电。
在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8Ω）。
对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。
对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。
二．安装调试
（一）设备的安装
（1）摄像机安装；
1、在满足监视目标视场范围要求的条件下，其安装高度：
室内离地不宜低于2.5m；室外离地不宜低于3.5m。
2、摄像机及其配套装置，如镜头、防护罩、支架、雨刷
等，安装应牢固，运转应灵活，应注意防破坏，并与等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。
3、在强电磁干扰环境下，摄像机安装应与地绝缘隔离。
信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。
4、电梯厢内的摄像机应安装在厢门上方的左或右侧，并
能有效监视电梯厢内乘员面部征。
（2）云台、解码器安装；
1、云台的安装应牢固，转动时无晃动。
2、应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求。
台的转动角度范围是否满足要求。
3、解码器应安装在云台附近或吊顶内（但须留有检修孔）。
（3）控制设备安装。
1、控制台、机柜（架）安装位置应符合设计要求，安装
应平稳牢固、便于操作维护。
机柜(架)背面、侧面离墙净距离应符合设计要求。
2、所有控制、显示、记录等终端设备的安装应平稳，便
所有控制、显示、记录等终端设备的安装应平稳，便于操作。
其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。
在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢靠。
3、控制室内所有线缆应根据设备安装位置设置电缆槽和
进线孔，排列、捆扎整齐，编号，并有永久性标志。
（二）系统上电调试前的检查
（1）电源检测：接通控制台总电源开关，检测交流电电源；
检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。
（2）线路检查：检查各种接线是否正确。
用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0 .5欧姆。
（3）接地检查：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应接地，保证可靠的的电气通路。
系统接地电阻应小于4欧姆。
设备全部安装完毕后，必须全面检查各个部位的接线是否正确，如有一处接错都有可能会引起整个系统不能正常工作。
（三）设备的调试
（1）摄像机的调试
1、闭合控制台、监视器电源开关、若设备指示灯亮，即可
闭合摄像机电源，监视器屏幕上便会显示图像。
2、调节光圈（电动）及聚焦，使图像清晰。
3、改变变焦镜头的焦距，并观察变焦过程中图像清晰度。
4、遥控云台，若摄像机静止和旋转过程中图像清晰度变化
不大，则认为摄像机工作正常。
（2）云台的调试
1、遥控云台，使其上下、左右转动到位，若转动过程中
无噪音（噪音应小于50DB）、无抖动现象、电机不发热，则视为正常。
2、云台在大幅度转动时，如遇以下情况应及时处理。
摄像机、云台的尾线被拉紧。
转动过程中有阻挡物。
如：解码器、支梁等是否阻挡了摄像机转动。
重点监视部位有逆光摄像情况
（3）系统整体调试
在前端设备安装、调试后，开始系统整机调试，检查图像的清晰程度、动态
移动报警联动情况，编制系统测试文件，并开始试运行，作好自检自测记录。
主
要包括以下内容：
●打开密码锁实际操作；
●云台控制；
●监控界面切换；
●实时抓图、看图
●视频实时录像；
●视频丢失报警；
●报警联动控制功能等。
