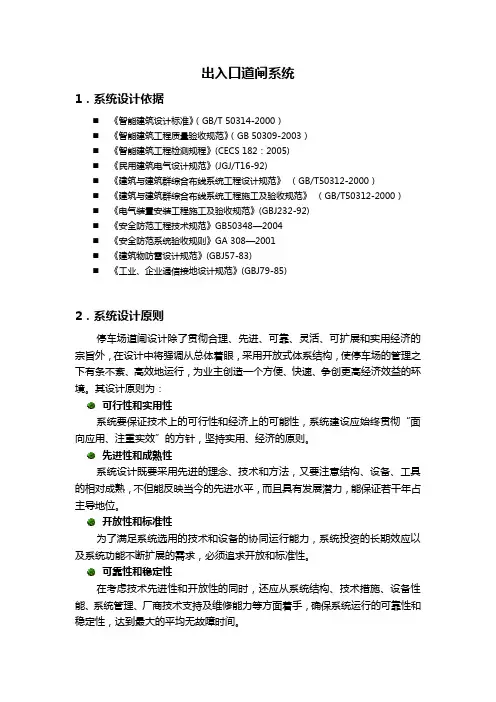

远距离蓝牙卡

创通电子光励远距离蓝牙产品系列1、具有国际先进水平的国防科技成果2、读卡速度快，读卡距离远，读卡距离可控制，具有良好的方向性3、不受车辆防护（如防暴膜）限制，适用于所有车辆4、读写器之间无互相干扰，有效解决前后左右车道互扰问题。

5、适应于所有复杂工程现场6、韦根26/34，RS232C/485 自适应接口，具有良好的接口性能7、多个大型智能停车场可靠运行验证一、远距离光励蓝牙卡的内部结构远距离光励蓝牙卡由以下8个模块组成（图一）：（图一）远距离光励蓝牙控制主机的结构1、射频收发模块接收来自读写器天线的经调制的射频信号，送往加密数据调制解调模块，同时将加密数据调制解调模块送来的数据发射给读写器天线。

射频频率可选315MHZ，433MHZ，2400MHZ，5800MHZ，该模块是由基于蓝牙协议的2400MHZ射频收发技术经过频率和带宽扩展的新型蓝牙收发模块。

2、光励定位模块接收由读写器天线发射的光励线信号，当光励线信号满足开机条件时，向电源管理模块发送开机指令，同时打开射频收发通道，开启数据存储访问控制模块。

3、加密数据调制解调模块对射频收发模块接收的信号解调，根据传输协议解调出数字信号，通过密钥参数计算出系统密码和证件密码，提交存储访问控制模块。

同时对存储访问控制模块送来的数据进行加密处理成,调制信号传输给射频收发模块。

4、存储模块存储模块包含三个独立的存储器分别是固定信息存储器、可变信息存储器和密码存储器，存储模块受存储访问控制模块的控制。

5、存储访问控制模块存储访问控制模块控制三个存储器的读写操作控制，访问存储器时，数据流携带的密码必须与密码存储器中预存的密码一致，否则拒绝访问。

同时存储访问控制模块控制对固定存储器进行只读控制或固化信息。

6、防拆和外部密码控制模块当需要防拆时，模块提供一次激活功能，当远距离光励蓝牙卡安装时，需要激活才能工作，如拆卸，必须重新激活才能工作。

此外，需要密码开机功能时，提供外部输入密码与密码存储器预设密码比对功能。

7、电源管理模块对电池进行有效管理，当远距离光励蓝牙卡在读写器天线系统有效范围外时，远距离光励蓝牙卡处于休眠状态，当远距离光励蓝牙卡进入读写器天线15米范围时，远距离光励蓝牙卡自动开启电源。

三、远距离光励蓝牙卡读写器的结构远距离光励蓝牙卡读写器由以下4个部分组成（图二）图二远距离光励蓝牙卡读写器结构1、嵌入式计算机系统采用工业级嵌入式计算机PC104 系列，具有以下配臵CPU：80486 以上主频：不小于 133MHZ内存：不小于 4MB外存：不小于 8MB接口：二个串行口，一个标准并行口，一个双向并行口程序：运行QZ8600系统操作系统： MSDOS 6.0 以上电源：+5V 500MA2、数据通讯接口提供数据传输和控制接口，可配选RS232C接口，LAN 接口和键盘接口和韦根26/34自适应接口。

负责向上位机或系统传输数据。

3、天线控制接口天线接口采用总线方式，支持多天线系统并联，接口有效传输距离为25 米，接口由五根线组成：1）电源2）接地3）数据接收4）数据发送5）控制4、天线系统天线系统由功放系统，射频收发和光励发射组成。

当远距离光励蓝牙卡在读写器天线系统有效范围外时，远距离光励蓝牙卡处于休眠状态，当远距离光励蓝牙卡进入读写器天线15米范围时，远距离光励蓝牙卡接收到读写器通过光励线发送的数据流，远距离光励蓝牙卡立即被激活并与读写器之间建立双工射频通道，当读写器传输的密钥参数与远距离光励蓝牙卡的密码存储器中的密钥参数匹配时，远距离光励蓝牙卡通过密钥算法开启双工通讯通道，完成各种信息和数据交换。

四、远距离光励蓝牙卡的技术特点1、实现射频与光励线相接合的独特通讯方式目前，国际上现有的用于车辆信息远距离识别系统的工作方式大致有二种，分别为光励线通讯和微波通讯。

下面以在电子不停车收费系统中的应用分别简述。

1）光励线通讯光励线(远距离非接触IC卡)的收费方式是在不停车电子收费系统中优点较多的一种。

这种收费方式特别适合在公路上来往的过路车使用，它具有系统技术成熟、结构简单、抗环境干扰能力强、节省频道资源、系统成本造价低、安装周期短等优点。

由于卡的成本低，保管和充值方便，该种系统的收费方式是司机最容易接受的一种，也是最容易成为交通、停车、购物一卡多用的系统。

台湾全部采用了这种不停车的收费方法，综合效果十分明显，是目前世界范围内较成功的案例。

但缺点是通信速度低，功耗大，需要利用车辆电瓶电源。

2）微波通讯为基础的电子标签微波通讯(电子标签)的收费方式在世界各地的应用越来越广泛。

该系统由车载标识卡(或储值卡加车载读写器)、无线收发器、计算机系统和警示装臵等部分构成。

其收费工作原理是利用车载标识卡与装在路桥收费口的无线收发器之间通过无线波实现数据交换来识别通过的车辆，再利用计算机系统在车辆客户预先交纳的过路桥费中按照事先定义好的车型收费标准通过银行扣除本次费用，从而完成不停车状态下的快速一次性自动收费。

同时，微波系统能自动识别车辆通行的合法性，也可用安装的高速摄影系统把车辆有关的信息数据快速记录下来。

该系统的最大优势在于与今后智能运输系统的发展一致，为智能运输系统发展打好基础，同时对区域的交通调控也将变得十分容易。

但是，微波通讯系统存在设备昂贵的问题，需要大功率微波系统来支持，需建立庞大的跨区域网络和数据交换、结算中心，而令系统整体运作费用较高，发卡设点困难、司机的负担增大而不愿使用等问题。

要在大区域范围内实施该系统，除了技术上的难点外，在组织协调方面亦有相当大的难度，因此，在大区域范围内使用电子标签收费一卡通的成功经验全世界目前还没有。

采用电子标签收费方式的许多国家都在边改进边应用。

3）远距离光励蓝牙卡远距离光励蓝牙卡采用光励线定位与射频通讯相结合的方法，同时具有光励通讯和微波通讯二种方式的优点，又克服了二者的缺点。

远距离光励蓝牙卡采用光励线定位，而不是采用光励线通讯，使远距离光励蓝牙卡具有较好的方向性和优良的自定位性能，解决了光励通讯速度慢，功耗大的问题。

远距离光励蓝牙卡采用射频通讯，使远距离光励蓝牙卡的通讯象微波通讯一样速度快，同时又不象微波通讯一样稳定性和抗干扰能力差，由于采用光励线定位和码分多址技术，无需考虑多个远距离光励蓝牙卡互相干扰的问题，射频功率3-5个毫瓦就可以实现稳定可靠的通讯，如此小的射频功率完全在无线电管制容许范围内，无须获得无线电频率许可。

无需大功率射频发射机，系统成本低廉。

2、在短程通讯中使用总线时隙与码分多址（CDMA）技术目前远距离非接触IC卡及电子标签通讯采用二个射频传输通道，而且每个通道都需要多频点支持（即当多卡同时工作时，以跳频方式解决），一方面需要更多的频率资源，另一方面成本增加，因为基于跳频技术的多频点自适应设备比单频点设备要复杂得多。

光励蓝牙卡采用单总线时隙技术，射频收发都在同一个频点上进行，通过不同的时间间隙实现双向数据传输。

多卡同时工作时采用码分多址而不是时分识别不同卡的地址和数据。

其优点是成本低，稳定性和可靠性提高。

此外，由于采用单总线时隙与码分多址等软件无线电技术，使远距离光励蓝牙卡的数据交换安全性能提高，原因是单总线时隙与码分多址是通过复杂的通信协议实现的，总线上的信息通过协议调制与解调，即使通过无线接收获取无线通道上的信息流也难以获取实际传输的数据流。

而电子标签和远距离非接触IC卡等其他短距离产品是可以通过接受其无线通讯信号而破译的。

3、独特的数据加密方式远距离非接触IC卡及电子标签仅对存储访问控制加密；而光励蓝牙卡则采用三以下层加密方式：1）使用过程中加密光励蓝牙卡提供外部密码功能，光励蓝牙卡的使用者可通过外部密码控制远距离光励蓝牙卡开启和锁定，这一点在许多场合显得非常重要。

例如应用在停车场管理系统中，如使用电子标签的车辆进入停车场，由于电子标签是固定在车上的，任何人都可以驾驶装有已授权电子标签的车辆自由进出停车场，反而为盗窃分子提供了方便，这一点也是停车场抵制使用电子标签进行车辆收费管理的主要原因之一，毕竟对于车主和停车场管理者而言，车辆的安全远比方便重要。

正是因为这一点，光励蓝牙卡提供了外部密码。

2）数据传输过程加密数据传输采用单总线时隙与码分多址等软件无线电技术进行的，等于使用了一个加密信道，使光励蓝牙卡的数据交换安全性能提高，原理是单总线时隙与码分多址是通过复杂的通信协议实现的，总线上的信息通过协议调制与解调，即使通过无线接收获取无线信道上的信息流也难以获取实际传输的数据流。

而电子标签和远距离非接触IC卡等其他短距离产品是可以通过接受其无线通讯信号破译的3）存储访问控制加密（读写数据加密）光励蓝牙卡提供读写加密功能，只有读写器传输的密钥参数与光励蓝牙卡的密码存储器中的密钥参数匹配时，远距离光励蓝牙卡才能通过密钥算法开启双工通讯通道，完成各种信息和数据交换。

五、主要技术性能指标1、存储结构远距离光励蓝牙卡数据存储采用独有的双存储结构，相当于二个电子标签。

二个16k 位的可远程访问的数据区，其中一个区可由用户一次性固化，数据永久保存不丢失，也不可改写（记录卡号、车型特征、车主信息、发行商及出厂信息等）；另一区可任意随机读写、定义和分区，其容量可达96kb（记录进站时间、站号、车道号、收费站点信息等）。

2、电子钱包光励蓝牙卡内设电子钱包，可进行多达十种付费操作。

具高度安全性，可直接储值、在线实时消费或作为实时操作参考，防止透支。

3、读写距离光励蓝牙卡定位距离为15米，读写最大距离为200米，不受车速限制。

4、数据加密光励蓝牙卡采用加密信道、总线时隙、逻辑加密及专用协议技术，及专用密码存储器，具有最高安全等级, 远距离光励蓝牙卡自带防拆装臵，首次安装后如被拆卸，远距离光励蓝牙卡自动锁定，需要在主机系统上方可解除锁定。

5、识别号光励蓝牙卡具有1k位唯一编码为识别码，不可改写，不可复制。

6、读写速度光励蓝牙卡读写速度达100kbit/秒，不受车速限制。

7、使用寿命光励蓝牙卡内臵3.6v高能锂亚电池，可连续使用5年，更换电池后，远距离光励蓝牙卡可继续使用。

七、光励蓝牙卡的种类1、远距离光励蓝牙卡（200米唤醒式）（适用于高速公路）主要性能指标：传输距离： 1—15米密码： 6位固定信息存储器： 1Kbit随机信息存储器： 1Kbit密码存储器： 1Kbit外形尺寸：电池使用寿命： 5万次或5年工作方式：可实时读写（带双位校验）读写速度：不小于100Kbit/s 光励灵巧蓝牙卡型号:QZ- 86132.CDMA 码分寻址高性能蓝牙卡主要性能指标： 传输距离： 1—25米 手持与车载自动读卡双模式 门禁卡可贴于背面，更适合一卡通 固定信息存储器： 1Kbit 随机信息存储器： 1Kbit密码存储器： 1Kbit电池： CR3240 扣式电池 电池使用寿命： 50万次（手持）5000次（自动）工作方式：可实时读写（带CDMA 模块）3．轻巧触动蓝牙卡（带密码）主要性能指标：传输距离： 1—15米 密码： 6位固定信息存储器： 1Kbit 随机信息存储器： 1Kbit密码存储器： 1Kbit电池： 23A 12V 柱型电池 电池使用寿命： 5万次或5年 工作方式：可实时读写（带双位校验） 读写速度：不小于100KBIT/S 接收角度：60度 外形尺寸：此卡带密码锁定和密码认证（入口不需要密码），有十种颜色可选用。
