滚珠丝杆

滚珠丝杠2010参数概述滚珠丝杠是一种常用于机械传动的装置，它具有高效、精密和稳定等特点。

本文将介绍滚珠丝杠2010参数及其相关知识。

1.滚珠丝杠的工作原理滚珠丝杠是由螺纹和滚珠组成的一种传动机构。

在滚珠丝杠中，滚珠被用来传递力量和减小摩擦，从而提高传动效率。

滚珠丝杠通过旋转螺纹使滚珠运动，从而实现任务的传递。

2.滚珠丝杠2010参数2.1直径滚珠丝杠的直径是指其螺纹的直径，它是影响滚珠丝杠承载能力和刚性的重要参数。

滚珠丝杠2010参数中的2010表示直径为20毫米，螺距为10毫米。

2.2螺距螺距是指螺纹每转一周所移动的距离。

在滚珠丝杠2010参数中，螺距为10毫米，表示螺纹每转一周所移动的距离为10毫米。

2.3丝杠导程丝杠导程是指螺纹结构上每个螺纹所移动的距离，通常以毫米表示。

在滚珠丝杠2010参数中，导程与螺距相等，均为10毫米。

2.4额定负载滚珠丝杠的额定负载是指滚珠丝杠所能承受的最大负载。

在滚珠丝杠2010参数中，额定负载通常以静载和动载两种情况下的最大负荷来表示。

2.5精度等级滚珠丝杠的精度等级是指滚珠丝杠制造精度的分类。

精度等级越高，滚珠丝杠的制造精度越高。

滚珠丝杠2010参数中，一般具有C3等级的制造精度。

2.6使用寿命滚珠丝杠的使用寿命是指在特定工作条件下，能够正常工作的时间。

滚珠丝杠2010参数中的使用寿命通常以表格形式给出，可以根据具体的使用需求选择合适的滚珠丝杠。

3.滚珠丝杠的应用滚珠丝杠广泛应用于各种机械设备中，包括搬运设备、自动化设备、工业机器人等。

它们通过滚珠丝杠的传动，实现了精密的位置控制和高效的运动控制。

4.滚珠丝杠的优势4.1高传动效率滚珠丝杠由于滚珠与丝杠的接触较小，摩擦损失较小，因此具有较高的传动效率。

4.2精密定位滚珠丝杠具有较高的刚性和精度，能够实现精确的位置控制和定位。

4.3负载能力滚珠丝杠可以承受较大的负载，具有较高的承载能力。

结论本文对滚珠丝杠2010参数进行了介绍，包括直径、螺距、丝杠导程、额定负载、精度等级和使用寿命等关键参数。

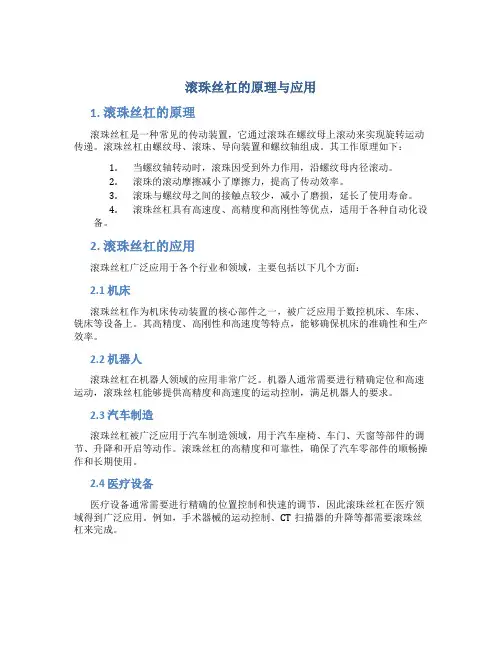

滚珠丝杠的原理与应用1. 滚珠丝杠的原理滚珠丝杠是一种常见的传动装置，它通过滚珠在螺纹母上滚动来实现旋转运动传递。

滚珠丝杠由螺纹母、滚珠、导向装置和螺纹轴组成。

其工作原理如下：1.当螺纹轴转动时，滚珠因受到外力作用，沿螺纹母内径滚动。

2.滚珠的滚动摩擦减小了摩擦力，提高了传动效率。

3.滚珠与螺纹母之间的接触点较少，减小了磨损，延长了使用寿命。

4.滚珠丝杠具有高速度、高精度和高刚性等优点，适用于各种自动化设备。

2. 滚珠丝杠的应用滚珠丝杠广泛应用于各个行业和领域，主要包括以下几个方面：2.1 机床滚珠丝杠作为机床传动装置的核心部件之一，被广泛应用于数控机床、车床、铣床等设备上。

其高精度、高刚性和高速度等特点，能够确保机床的准确性和生产效率。

2.2 机器人滚珠丝杠在机器人领域的应用非常广泛。

机器人通常需要进行精确定位和高速运动，滚珠丝杠能够提供高精度和高速度的运动控制，满足机器人的要求。

2.3 汽车制造滚珠丝杠被广泛应用于汽车制造领域，用于汽车座椅、车门、天窗等部件的调节、升降和开启等动作。

滚珠丝杠的高精度和可靠性，确保了汽车零部件的顺畅操作和长期使用。

2.4 医疗设备医疗设备通常需要进行精确的位置控制和快速的调节，因此滚珠丝杠在医疗领域得到广泛应用。

例如，手术器械的运动控制、CT扫描器的升降等都需要滚珠丝杠来完成。

2.5 印刷设备滚珠丝杠在印刷设备上的应用主要体现在纸张送纸机构的传动系统中。

使用滚珠丝杠可以实现高速、精确的纸张输送，提高印刷质量和生产效率。

2.6 其他领域除了上述应用领域外，滚珠丝杠还在航空航天、电子设备、石油化工等领域得到广泛应用。

滚珠丝杠的高精度和可靠性使其在各种要求严格的工业环境中发挥重要作用。

3. 滚珠丝杠的优势与发展趋势滚珠丝杠相比于其他传动装置，具有以下优势：•高效率：滚珠丝杠采用滚珠滚动，减少了传动中的摩擦，提高了传动效率。

•高精度：滚珠丝杠的滚珠直接与螺纹接触，减少了传动误差，提高了传动精度。

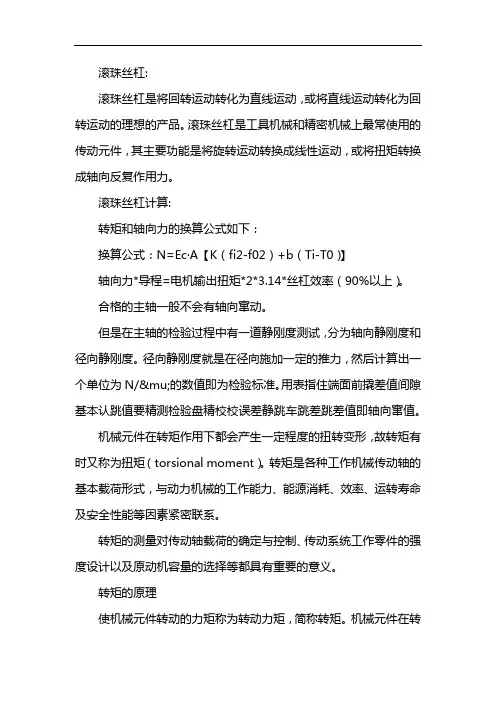

滚珠丝杠:滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

滚珠丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力。

滚珠丝杠计算:转矩和轴向力的换算公式如下：换算公式：N=Ec·A【K（fi2-f02）+b（Ti-T0）】轴向力*导程=电机输出扭矩*2*3.14*丝杠效率（90%以上）。

合格的主轴一般不会有轴向窜动。

但是在主轴的检验过程中有一道静刚度测试，分为轴向静刚度和径向静刚度。

径向静刚度就是在径向施加一定的推力，然后计算出一个单位为N/μ的数值即为检验标准。

用表指住端面前撬差值间隙基本认跳值要精测检验盘精校校误差静跳车跳差跳差值即轴向窜值。

机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩（torsional moment）。

转矩是各种工作机械传动轴的基本载荷形式，与动力机械的工作能力、能源消耗、效率、运转寿命及安全性能等因素紧密联系。

转矩的测量对传动轴载荷的确定与控制、传动系统工作零件的强度设计以及原动机容量的选择等都具有重要的意义。

转矩的原理使机械元件转动的力矩称为转动力矩，简称转矩。

机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。

转矩是各种工作机械传动轴的基本载荷形式，与动力机械的工作能力、能源消耗、效率、运转寿命及安全性能等因素紧密联系，转矩的测量对传动轴载荷的确定与控制、传动系统工作零件的强度设计以及原动机容量的选择等都具有重要的意义。

此外,转矩与功率的关系T=9549P/n或T=P/Ω（Ω为角速度，单位为rad/s）。

电机的额定转矩表示额定条件下电机轴端输出转矩。

转矩等于力与力臂或力偶臂的乘积，在国际单位制(SI)中，转矩的计量单位为牛顿・米(N・m)，工程技术中也曾用过公斤力・米等作为转矩的计量单位。

电机轴端输出转矩等于转子输出的机械功率除以转子的机械角速度。

1610滚珠丝杠参数1610滚珠丝杠是一种常用的传动装置，广泛应用于各种机械设备中。

本文将从滚珠丝杠的结构、工作原理、参数以及应用领域等方面进行介绍。

一、滚珠丝杠的结构1610滚珠丝杠由螺纹轴、滚珠、滚珠循环系统、轴承和壳体等组成。

螺纹轴是滚珠丝杠的核心部件，它具有一定的螺旋角度，滚珠则通过滚珠循环系统与螺纹轴相连接，实现螺纹轴的旋转运动。

二、滚珠丝杠的工作原理滚珠丝杠是通过滚珠在螺纹轴与螺母之间的滚动来实现螺旋运动的。

当螺纹轴旋转时，滚珠被带动滚动，从而推动螺母在螺纹轴上移动。

由于滚珠与螺纹轴和螺母之间的接触点少，滚珠丝杠具有较小的摩擦阻力和较高的传动效率。

三、滚珠丝杠的参数1. 直径：1610滚珠丝杠的直径为16mm，表明螺纹轴的直径为16mm。

2. 螺距：1610滚珠丝杠的螺距为10mm，表示螺纹轴每转一圈，螺母在轴向上移动10mm。

3. 进给：1610滚珠丝杠的进给为10mm，表示螺母在一次滚珠循环中移动的距离为10mm。

4. 额定负载：1610滚珠丝杠的额定负载为1000N，表示在额定负荷下，滚珠丝杠的工作效果和寿命可以得到保证。

5. 寿命：1610滚珠丝杠的寿命为5000公里，表示在正常使用条件下，滚珠丝杠的寿命为5000公里。

四、滚珠丝杠的应用领域1610滚珠丝杠具有结构简单、传动效率高、定位精度高等优点，因此在许多领域得到广泛应用。

1. 机床设备：1610滚珠丝杠可用于各类数控机床、加工中心等设备中，实现工件的定位和加工精度要求。

2. 自动化设备：1610滚珠丝杠可用于自动化生产线、物流输送系统等设备中，实现物料的输送和定位控制。

3. 机器人：1610滚珠丝杠可用于机器人关节传动，实现机器人的运动和精确定位。

4. 医疗设备：1610滚珠丝杠可用于医疗设备中的调节机构，如手术床、检查床等，实现对患者位置的调整。

五、总结1610滚珠丝杠是一种常用的传动装置，具有结构简单、传动效率高、定位精度高等优点。
