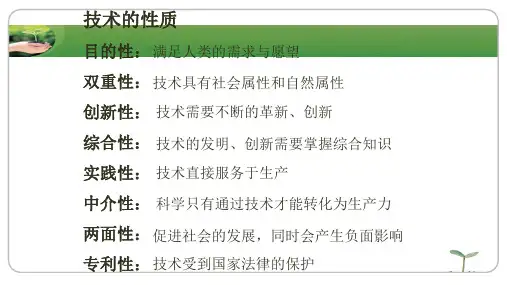

技术与设计1第二章课件(全)

（二）、三视图的原理和识图
1、三视图的三投影面体系 a.正面投影面用“V”标记； b.侧面投影面用“W”标记； c.水平投影面用“H”标记； 三投影面之间两两的交线称为投影轴， 分别用OX、OY、OZ表示； 三根轴的交点Ｏ称为原点。
2、三视图的形成及其投影规则 主视图：物体由前向后投影所得的图形，
• 有时光线是一组互相平行的射线，例如太阳光或探 照灯光的一束光中的光线。由平行光线形成的投影 是平行投影。
• 由同一点（点光源发出的光线）形成的投影叫做中 心投影。
• 投影线垂直于投影面产生的投影叫做正投影。 • 投影线不垂直于投影面产生的投影叫做斜投影。
一、正投影与三视图
1、常见的投影方法
➢中心投影法： 投射线都从投影中心出发， 在投影面上作出物体图形 的方法叫做中心投影法。
• 总结： • 1、常见的投影方法，一般技术图样所采用
的投影方法
• 2、三视图及其投影规律，能绘制简单的三 视图并学会标注简单的尺寸
长对正 俯 视 图
高 平 齐
左 视 图
宽相等
6、形体结构三视图
练习：已知物体三视图的外轮廓，构思该物体
二、形体的尺寸标注
1、尺寸标注的基本要求
a、正确，尺寸注写必须符合国家标准; b、完整，齐全，不遗漏，不重复; c、清晰，整齐，清晰，便于读图; d、合理，符合加工要求。
2、尺寸要素 A、尺寸界线：用细实线绘制，并由图形的轮廓线、轴线
➢平行投影法： 用相互平行的投射线， 在投影面上作出物体图形 的方法叫做平行投影法。
平行投影：
斜投影：投射线倾斜于投影面。 正投影：投射线垂直于投影面。
思考
一个方向的投影能不能完整地表达物体的形 状和大小 ?能不能区分不同的物体？

试验过程：将花盆架在平地上站立放稳；
③▲
③依次在左侧挂不同重量的花盆，观 察并记录花盆架是否会翻倒；依次在 右侧挂不同重量的花盆，观察并记录 花盆架是否会翻倒。
高考链接
3.现有一个卡通造型的花盆架（如图所示），花盆架用钢筋制成，脚掌用 铁板焊接而成。 （2）若花盆架左右稳定性不够，为了提高其稳定性， 请从以下三个方面各提出 一种具体的改进措施： ①改变重心 ②改变支撑面 ③改变结构的形状
教室黑板颜色的变迁就是满足学
生的生理需求和心理需求。
（4）信息的交互
汽车的颜色
P17 互动课堂 例题3
为什么要进行技术试验？
三个要点：
• ——可以验证技术是否成功，也是发 现问题、探究规律、优化技术的关键。
• ——通过技术试验,可以使设计得以改 进和完善,将设计的风险和失误降到最 低。
• ——技术试验是技术设计活动中必不 可少的环节，通过试验可以发现问题、 深化认识、推动技术设计的发展。
（1）（4分）
①a图主要设计卫生设施（水龙头， 脸盆，水槽）的安装高度
（或位置、距离）、人机关系 （2分）
方便使用、舒适度 （1分）
拉手或把手高度
（0分）
② c图主要设计卫生间大小（尺寸、空间） （2分） 适合轮椅进出，差距，门宽 （1分）
舒适、适用、安全 （1分） 拉手宽、尺寸，高度 （0分）
高考链接
4.如图所示为残障(坐轮椅)人专用卫生间的设计示意图。请分析设计示意图，回答以下
问题： (2)图(b)所示的拉手采用四只膨胀螺钉固定在墙体上，若要求拉手在980N的水平拉力 (与墙体垂直)作用下，拉手与墙体的连接不发生松动。请设计一个简易的试验方案，用 质量为100Kg的重物(其余辅助材料自定)检验拉手的安装是否合格，只要求用示意图表 示试验方法，必要时用文字作简要说明。

定性的因素 2.理解结构与稳定性的关系
一、结构与稳定性
马上行动:
添写下表
原因分析 运动中稳定性差

现象 姚明跑快容易跌倒 倒立的瓶子震动翻倒 半个陀螺不能转动
影响因素 重心太高

静止中稳定性差 运动中稳定性差
支撑面小 结构的形状

2、影响结构稳定性的主要因素
……
P25案例分析 P26马上行动
在户外广告牌的结构设计中，应该考虑其抗风性能， 以减小正面风的压力。请你就户外广告牌设计中的 抗风问题，提出两种以上可行的方案
设计方案 方案1 方案2 方案3 内 容 实现的方式、方法、途径
二、简单结构的设计案例

以简易相片架为例说明简单结构的设计过程与方法
个支撑点才能稳定，如果两个就会倒下。但 是，自行车骑起来只有两个支撑点，为什么 不会倒下。 旋转的物体都有维持旋转轴稳定的能力。
课堂延伸
除了重心位置高低、结构与地面接触的支撑
面大小和结构的形状外。你认为还有那些因 素影响结构的稳定性？试举例说明。
课堂思考 一方面人们利用稳定的结构抵抗外力、承受
1、结构对事物的功能和作用产生直接的影响
2、结构的改变可能导致功能的改变
P21案例分析 P22探究
小

结

1. 2. 1. 2.

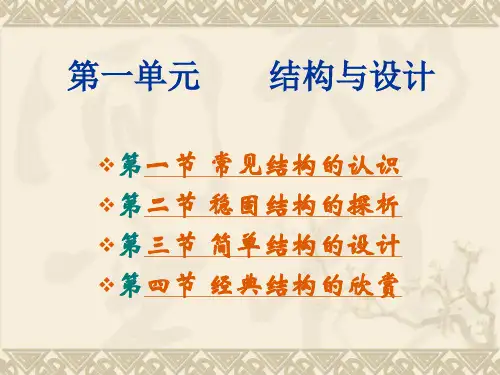

稳固结构的探悉 一、结构与稳定性 结构的稳定性 影响结构稳定性的主要因素 二、结构与强度 结构的强度 影响结构强度的主要因素 三、结构与功能
第三节 简单结构的设计
1.
2. 3. 4. 5.
设计项目：简易相片架 设计要求：①②③④… 设计分析：⑴⑵⑶ … 设计准备：⒈⒉⒊ … 方案A B C P29马上行动及探究

由此可见，人与机之间存在着复杂的关系，那么在设计中考
虑人机关系，需要满足怎样的目标呢？
2.人机关系要实现的目标
（1）高效：在设计中，应把人和机作为一个整体来考虑，合理或
最优地分配人和机的功能，以促进二者的协调，提高人的工作效 率。
阅读：铁锹的作业效率
思考：“铁锹作业试验”中改进了哪些 具体的人机关系而使工人的工 作效率大大提高？
一、设计
1、定义：设计是基于一定设想的、有目的 的规划及创造活动。 2、一项技术的创新需要设计，一个技术产 品的更新需要设计，一项新工艺的改进也需 要设计。
技术与设计的关系
1.设计是技术发展的重要驱动力
①技术的发展离不开设计
电动剔须刀发明之初体积很 大，携带不方便。于是，有 人设计出一种小巧便携式的 电动剔须刀。这一设计推动 了电机微型化技术的发展。
第二章 技术世界里的设计
2.1 技术与设计的关系 2.2 设计中的人机关系
2.3 技术试验及其方法
技术与设计的关系 红点设计大奖，是由德国设计协会创立，至今已有超过60 年的历史，通过对产品设计，传达设计以及设计概念的竞赛， 每年吸引了超过60个国家，1万件作品投稿参赛，得奖的作品 可以获得在德国埃森的红点博物馆展出作品以及参加颁奖典礼 的机会。 红点设计大奖可以追溯至1955年，是世界上知名设计竞赛 中最大最有影响的一个竞赛，素有设计界的“奥斯卡”之称。
第二节 设计中的人机关系
1、什么是人机关系
1）人机关系的概念
生活中，我们每时每刻不与身边的物品发生联系。当我们 使用这些物品时，物品就与人产生了一种相互的关系。这种人 与物品相互的关系就称为人机关系。
2）“机”的含义
除了人们通常所说的机器外，还包括各种各样的工具、仪器、 仪表、设备、设施、家具、交通车辆以及劳动保护用具等。
