《丰富的图形世界》试题及答案

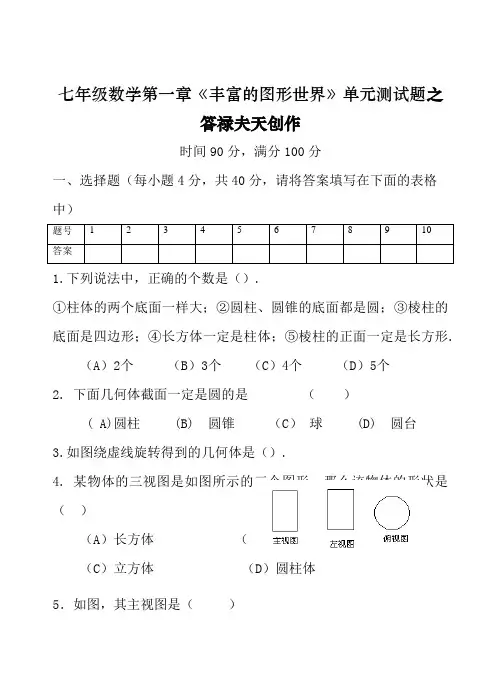

七年级数学第一章《丰富的图形世界》单元测试题之答禄夫天创作时间90分，满分100分一、选择题（每小题4分，共40分，请将答案填写在下面的表格中）题号12345678910答案1.下列说法中，正确的个数是（）.①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤棱柱的正面一定是长方形.（A）2个（B）3个（C）4个（D）5个2. 下面几何体截面一定是圆的是（）( A)圆柱 (B) 圆锥（C）球 (D) 圆台3.如图绕虚线旋转得到的几何体是（）.4. 某物体的三视图是如图所示的三个图形，那么该物体的形状是（）（A）长方体（ B）圆锥体（C）立方体（D）圆柱体5．如图，其主视图是（）第10题图6．如图，是一个几何体的主视图、左视图和俯视图，则这个几何体是（）7.下列各个平面图形中，属于圆锥的概况展开图的是( )（A ） （） （C ） （D ）8．如图是由一些相同的小正方体构成的立体图形的三种视图： 构成这个立体图形的小正方体的个数是（ ）． A ．5 B ． 6 C ．7 D ．89．下面每个图形都是由6个全等的正方形组成的，其中是正方体的展开图的是（ ）A B C D10．如图，是一个正方体纸盒展开图，按虚线折成正方体后，若使相对面上的两数互为相反数，则A 、B 、C 暗示的数依次是（ ） （A ） (B) （C ）(D)二、填空题（每小题3分，共18分）11．正方体与长方体的相同点是_________________，分歧点是_______________。

12．点动成_____，线动成_____，_____动成体。

比方：（1）圆规在纸上划过会留下一个封闭的痕迹，这种现象说明_________。

（2）冬天环卫工人使用下部是长方形的木锨推雪时，木锨过处，雪就没了，这种现象说明________。

（3）一个人手里拿着一个绑在一根棍上的半圆面，当这个人把这个半圆面绕着这根棍飞快地旋转起来时就会看到一个球，这种现象说明______________。

北师版数学七年级上册第1章丰富的图形世界综合测试卷（时间90分钟，满分120分）第Ⅰ卷（选择题）一．选择题（本大题共10小题，每小题3分，共30分）1. 将一个无盖正方体形状盒子的表面沿某些棱剪开，展开后不能得到的平面图形是( )2．某几何体从正面和从左面看到的图形完全一样，均如图所示，则该几何体从上面看到的图形不可能是( )3．如图是几个小立方块所搭的几何体从上面看到的图形，小正方形中的数字表示在该位置的小立方块的个数，则这个几何体从正面看到的图形是( )4．下列说法中，正确的个数有( )①长方体、正方体都是棱柱；②圆锥和圆柱的底面都是圆；③若棱柱的底面边长相等，则它的各个侧面面积相等；④棱锥底面边数与侧棱数相等；⑤直棱柱的上、下底面是形状、大小相同的多边形，侧面都是长方形．A．2个B．3个C．4个D．5个5. 用一个平面去截一个正方体，截面的形状不可能是( )A．梯形B．五边形C．六边形D．七边形6. 下列几何体中，没有曲面的是()7. 如图所示是由六个相同的小正方体搭成的几何体，从正面看该几何体得到的平面图形是()8. 三棱柱的侧面展开图是下列图形中的()9. 如图，由高和直径相同的5个圆柱搭成的几何体，从左边看得到的平面图形是( )10．在一仓库里堆放着若干个相同的正方体小货箱，仓库管理员将这堆货箱的从三个方向看到的图形画了出来，如图所示，则这堆正方体小货箱共有( )A．11箱B．10箱C．9箱D．8箱第Ⅱ卷（非选择题）二．填空题（共8小题，3*8=24）11. 若要使图中平面展开图按虚线折叠成正方体后，相对面上两个数之和为6，x＝_____，y＝______.12．如果五棱柱的底面边长都是2 cm，侧棱长都是4 cm，那么它所有棱长的和是40 cm，它的侧面展开图的面积是__________cm2.13．如图所示，木工师傅把一根长为1.6 m的长方体木料锯成3段后，表面积比原来增加了80 cm2，14. 如图，某长方体的底面是长为4cm、宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，则这个长方体的体积等于.15. 一个圆柱的侧面展开图为如图所示的长方形，则这个圆柱的底面面积为.16. 如图的几何体有________个面，________条棱，________个顶点，它是由简单的几何体________和________组成的．17. 下列图形属于棱柱的有________个18. 下列说法中，①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤棱柱的侧面一定是长方形．正确的是________（填序号）三．解答题（共9小题，66分）19. （6分）如图，上面是一些实物，下面是一些立体图形，试找出与下面立体图形相类似的实物(用线连接).20. （6分）下列图形中，用一个平面去截一个几何体所得截面的形状，试写出截面图形的名称．21. （6分）如图所示，将下列几何体分类.22. （6分）如图是某几何体的三种形状图．(1)说出这个几何体的名称；(2)画出它的一种表面展开图．23. （6分）在如图所示的长方形纸中，剪出两个圆和一个长方形恰好可以围成一个圆柱，求这个圆柱的体积(π取3.14).24. （8分）如图是由27个小立方块堆成的正方体，若将它的表面涂上黄色，求：(1)有一个面涂成黄色的小立方块有几块？(2)有二个面涂成黄色的小立方块有几块？(3)有三个面涂成黄色的小立方块有几块？25. （8分）把正方体的六个面分别涂上六种不同颜色,并画上朵数不等的花,各面上的颜色与花的朵数情况见下表:如图,现将上述大小相同,颜色、花朵分布也完全相同的四个正方体拼成一个水平放置的长方体.问长方体的下底面共有多少朵花?26. （10分）用5个相同的正方体搭出如图所示的组合体.(1)分别画出从正面、左面、上面看这个组合体时看到的图形；(2)如果在这个组合体中，再添加一个相同的正方体组成一个新组合体，从正面、左面看这个新组合体时，看到的图形与原来相同.你认为这个设想能实现吗？若能，画出添加正方体后，从上面看这个组合体时看到的图形；若不能，说明理由.27. （10分）用小立方块搭成一个几何体，使得它的从正面与上面看到的图形如图所示．(1)这样的几何体只有一种吗？它至少需要多少个小立方块？最多需要多少个小立方块？(2)画出这两种情况下的从左面看到的图形．参考答案：1-5CCBDD 6-10BBBCC11. 5，312. 4013. 320014. 24cm315. 4π或π16. 九十六九四棱锥四棱柱17. 3个18. ①②④19. 解：如图所示.20. 解：(1)长方形(2)三角形(3)梯形(4)三角形(5)六边形21. 解：①③⑤⑥属于柱体，(2分)④属于锥体，(4分)②属于球体.22. 解：(1)这个几何体是三棱柱(2)它的一种表面展开图如图所示：23. 解：由图可知圆柱的半径r＝12.56÷2π＝2(dm)，高h＝4r＝8dm.则体积V＝πr2h＝3.14×22×8＝100.48(dm3).答：这个圆柱的体积是100.48dm3.24. 解：(1)6块(2)12块(3)8块25. 解：由题图可知:红色面对绿色面,黄色面对紫色面,蓝色面对白色面,故长方体下底面的颜色从左到右依次是紫色、黄色、绿色、白色,再由表格中颜色对应花的朵数可知,长方体的下底面共有17朵花.26. 解：(1)画出的图形如图①所示.(2)能实现.添加正方体后从上面看到的图形如图②所示，有两种情况.27. 解：(1)不止一种，它至少需要10个小立方块，至多需要13个小立方块(2) (不唯一)。

【新北师大版七年级数学（上）单元测试卷】第一章《丰富的图形世界》（含答案与解析）一.选择题：（每小题3分，共36分）1.下面的几何体中，主视图不是矩形的是（）A． B．C．D．2.如图是一个几何体的三视图，则这个几何体的形状是（）A．圆柱B．圆锥 C．圆台 D．长方体3.如图是由四个相同小正方体摆成的立体图形，它的俯视图是（）A． B．C． D．4.圆锥的截面不可能为（）.A．三角形B．圆C．椭圆D．矩形5．如图，放置的一个机器零件（图1），若其主视图如（图2）所示，则其俯视图为（）A．B．C． D．6.下列几何体的主视图与其他三个不同的是（）A．B．C．D．7.下面四个几何体中，左视图是四边形的几何体共有（）A．1个 B．2个C．3个D．4个8.如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变9.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①② B．②③ C．②④ D．③④10.如图是由七个棱长为1的正方体组成的一个几何体，其俯视图的面积是（）A．3 B．4 C．5 D．611.一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A．2π B．6πC．7πD．8π12.图中的两个圆柱体底面半径相同而高度不同，关于这两个圆柱体的视图说法正确的是（）A．主视图相同 B．俯视图相同 C．左视图相同 D．主视图、俯视图、左视图都相同二.填空题：（每小题3分共12分）13.如图，在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有（填编号）．14.某几何体的三视图如图所示，则这个几何体的名称是_____．15．如图所示，截去正方体一角变成一个新的多面体，这个新多面体有7个面，有___条棱，有______个顶点，截去的几何体有____个面，图中虚线表示的截面形状是_________三角形.16.由几个相同的小正方体搭成一个几何体，从不同的方向看几何体所得到的图形如图所示，则组成这个几何体的小正方体的个数可能是___________个.三.解答题：（共52分）17.仔细观察图所示几何体，并完成以下问题：（1）请你写出几何体的名称；（2）柱体有______________；（3）构成几何体的面不超过3个的几何体有____________.①②③④⑤⑥18.下面图形是由小正方体木块搭成的几何体的三视图示意图,则该几何体的实物图形是什么模样的?它由多少个小正方体木块搭成.请用小木块实地操作一下吧!正视图左视图俯视图19.如图，是一个几何体的二视图，求该几何体的体积．（π取3.14）20.一间长为8米，宽为5米的房间，用半径为0.2米的圆形磨光机磨地板，不能磨到的部分的面积共多少平方米？（提示：不论房间面积多大，其四个角各有一部分不能磨到.）21. 画出下面几何体的主视图、左视图与俯视图．22.已知n棱柱中的棱长都是15 cm,且该棱柱共有16个顶点.(1)该棱柱的底面是______边形；(2)求该棱柱所有棱长的和；(3)求该棱柱侧面展开图的面积.23.用5个棱长都是1的小正方体木块摆成如图所示的几何体.（1）该几何体的体积为_______；（2）如果在该几何体的基础上，用同样的小正方体木块m块，摆成一个大正方体，则m的最小值为________；（3）如果给该几何体的表面刷漆，那么刷漆部分的面积是多少？【新北师大版七年级数学（上）单元测试卷】第一章《丰富的图形世界》（答案与解析）一.选择题：（每小题3分，共36分）1.下面的几何体中，主视图不是矩形的是（）A． B．C．D．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：A为圆柱体，它的主视图应该为矩形；B为长方体，它的主视图应该为矩形；C为圆台，它的主视图应该为梯形；D为三棱柱，它的主视图应该为矩形．故选C．2.如图是一个几何体的三视图，则这个几何体的形状是（）A．圆柱 B．圆锥 C．圆台 D．长方体【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：俯视图为圆的有球，圆锥，圆柱等几何体，主视图和左视图为三角形的只有圆锥．故选B．3.如图是由四个相同小正方体摆成的立体图形，它的俯视图是（）A． B．C． D．【分析】根据从上面看得到的视图是俯视图，可得答案．【解答】解：从上边看第一层是一个小正方形，第二层在第一层的上面一个小正方形，右边一个小正方形，故选：B．4.圆锥的截面不可能为（）.（A）三角形（B）圆（C）椭圆（D）矩形【答案】D【解析】试题分析：从圆锥的顶点沿着高切得到的截面是三角形，平行于底面切得到的截面是圆，斜着切得到的截面是椭圆，所以不可能得到矩形，故选D.5．如图，放置的一个机器零件（图1），若其主视图如（图2）所示，则其俯视图为（）A．B．C．D．【分析】俯视图是从上面看所得到的图形，此几何体从上面看可以看到一个长方形，中间有一个长方形．【解答】解：其俯视图为．故选：D．6.下列几何体的主视图与其他三个不同的是（）A．B．C．D．【分析】根据从正面看得到的视图是主视图，可得答案．【解答】解：A、从正面看第一层三个小正方形，第二层中间一个小正方形；B、从正面看第一层三个小正方形，第二层中间一个小正方形；C、从正面看第一层三个小正方形，第二层右边一个小正方形、中间一个小正方形；D、从正面看第一层三个小正方形，第二层中间一个小正方形；故选：C．7.下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个【分析】四个几何体的左视图：球是圆，圆锥是等腰三角形，正方体是正方形，圆柱是矩形，由此可确定答案．【解答】解：由图示可得：球的左视图是圆，圆锥的左视图是等腰三角形，正方体的左视图是正方形，圆柱的左视图是矩形，所以，左视图是四边形的几何体是圆柱和正方体．故选B．8.如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变【分析】分别得到将正方体①移走前后的三视图，依此即可作出判断．【解答】解：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．9.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①② B．②③ C．②④ D．③④【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，分别得到每个几何体的三视图，进而得到答案．【解答】解：正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选：B．10.如图是由七个棱长为1的正方体组成的一个几何体，其俯视图的面积是（）A．3 B．4 C．5 D．6【分析】根据从上面看得到的图形是俯视图，根据题意画出图形即可求解．【解答】解：由七个棱长为1的正方体组成的一个几何体，其俯视图如图所示；∴其俯视图的面积=5，故选C．11.一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A．2πB．6πC．7πD．8π【分析】从三视图可以看正视图以及俯视图为矩形，而左视图为圆形，可以得出该立体图形为圆柱，再由三视图可以圆柱的半径，长和高求出体积．【解答】解：∵正视图和俯视图是矩形，左视图为圆形，∴可得这个立体图形是圆柱，∴这个立体图形的侧面积是2π×3=6π，底面积是：π•12=π，∴这个立体图形的表面积为6π+2π=8π；故选D．12.图中的两个圆柱体底面半径相同而高度不同，关于这两个圆柱体的视图说法正确的是（）A．主视图相同B．俯视图相同C．左视图相同D．主视图、俯视图、左视图都相同【分析】根据从正面看得到的视图是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图，可得答案．【解答】解：A、主视图的宽不同，故A错误；B、俯视图是两个相等的圆，故B正确；C、主视图的宽不同，故C错误；D、俯视图是两个相等的圆，故D错误；故选：B．二.填空题：（每小题3分共12分）13.如图，在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有①②③（填编号）．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：①圆锥主视图是三角形，左视图也是三角形，②圆柱的主视图和左视图都是矩形；③球的主视图和左视图都是圆形；④长方体的主视图是矩形，左视图也是矩形，但是长和宽不一定相同，故选：①②③．14.某几何体的三视图如图所示，则这个几何体的名称是_____．【答案】圆柱【解析】试题解析：根据主视图和左视图为长方形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱.15．如图所示，截去正方体一角变成一个新的多面体，这个新多面体有7个面，有___条棱，有______个顶点，截去的几何体有____个面，图中虚线表示的截面形状是_________三角形.【答案】(1). 12(2). 7(3). 4(4). 等边【解析】试题分析：按照如图所示的截法，截面是一个正三角形，有12条棱，顶点比原来少一个变成7个，截去的几何体是三棱锥，有4个面，截面是等边三角形。

第一章《丰富的图形世界》单元检测B一．选择题（共12小题）1．下列图形不是立体图形的是（）A．球B．圆柱C．圆锥D．圆2．下列第一行所示的四个图形，每个图形均是由四种简单的图形a、b、c、d（圆、直线、三角形、长方形）中的两种组成．例如由a、b组成的图形记作a⊙b，那么由此可知，下列第二行的图中可以记作a⊙d的是（）A．B．C．D．3．把10个相同的小正方体按如图所示的位置堆放，它的外表含有若干个小正方形．如果将图中标有字母A的一个小正方体搬去．这时外表含有的小正方形个数与搬动前相比（）A．不增不减B．减少1个C．减少2个D．减少3个4．（2015•崇左）如图是一个正方体展开图，把展开图折叠成正方体后，“我”字一面的相对面上的字是（）A．的B．中C．国D．梦5．下面四个图形是多面体的展开图，其中哪一个是四棱锥的展开图（）A．B．C．D．6．过正方体中有公共顶点的三条棱的中点，切去一个三棱锥，形成如图的几何体，其展开图正确的是（）A．B．C．D．7．如图中，几何体的截面形状是（）A．B．C．D．8．用一平面截一个正方体，不能得到的截面形状是（）A．直角三角形B．等边三角形C．长方形D．六边形9．将一个正方体截去一个角，则其面数（）A．增加B．不变C．减少D．上述三种情况均有可能10．（2015•南通）下面四个几何体中，俯视图是圆的几何体共有（）A．1个B．2个C．3个D．4个11．（2015•丽水）由4个相同的小立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．12．（2015•义乌市）有6个相同的立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．二．填空题（共7小题）13．如图所示的图形绕虚线旋转一周，便能形成某个几何体，这个几何体的名称叫做．14．10个棱长为m的正方体摆放成如图的形状，当m=5时，这个图形的表面积为．15．如图，是一个正方体纸盒的展开图，若在其中的三个正方形的a、b、c内分别填入适当的数，使得它们的折成正方体后a与a的相对面上的数互为相反数，b与b的相对面上的数互为倒数，a=，b=．16．如图，共有12个大小相同的小正方形，其中阴影部分的5个小正方形是一个正方体的表面展开图的一部分，先从其余的小正方形中任取一个涂上阴影，则能构成这个正方体的表面展开图的共有种情况．17．（2015•西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．18．（2015•牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．19．如图是一个由若干个正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：（多填或错填得0分，少填酌情给分）．三．解答题（共8小题）20．一个正方体6个面分别写着1、2、3、4、5、6，根据下列摆放的三种情况，那么每个数对面上的数是几？21．若要使得图中平面展开图折叠成正方体后，相对面上的两个数之和为5，求x+y+z的值．22．如图，长方体的每个面上都写着一个自然数，并且相对两个面所写两数之和相等．若10的对面写的是质数a，12的对面写的是质数b，15的对面写的是质数c，求ab+bc+ac﹣a2﹣b2﹣c2的值．23．如图，左图为一个边长为4的正方形，右图为左图的表面展开图（字在外表面上），请根据要求回答问题：（1）面“成”的对面是面；（2）如果面“丽”在右面，面“美”在后面，面会在上面；（3）左图中，M．N为所在棱的中点，试在右图中画出点M．N的位置；右图中三角形AMN 的面积为．24．有一个正方体，在它的各个面上分别标上数字1、2、3、4、5、6，甲、乙、丙三位同学从三个不同的角度去观察此正方体，观察结果如图所示：请画出正方体的一种表面展开图，（要求把数字标注在表面展开图中）25．下面的图形是一个物体的三视图，请画出这个物体的形状．26．如图是由几个小正方体所搭成的几何体上面看到的图形，小正方形中的数字表示在该位置的小正方体的个数，请你画出从正面、左面可以看到的图形．27．如图是由几个小立方块所搭成几何体从正面和从上面看的形状图：这样搭建的几何体，最少、最多各需要多少个小立方块？参考答案一．选择题（共12小题）1．D．2．A．3．A．4．D．5．C．6．B．7．B8．A．9．A．10．B．11．A．12．C．二．填空题（共7小题）13．圆锥．14．900．15．﹣3；．16．4．17．球或正方体（答案不唯一）．18．7．19．①②③．三．解答题（共8小题）20．解：根据正方体的特征知，相邻的面一定不是对面，所以面“1”与面“4”相对，面“2”与面“5”相对，“3”与面“6”相对．1对4，2对5，3对621．解：这是一个正方体的平面展开图，共有六个面，其中面“z”与面“3”相对，面“y”与面“﹣2”相对，“x”与面“10”相对．则z+3=5，y+（﹣2）=5，x+10=5，解得z=2，y=7，x=﹣5．故x+y+z=4．22．解：由题意得：10+a=12+b=15+c，∴a﹣b=2，b﹣c=3，a﹣c=5，原式=﹣=﹣=﹣19．故ab+bc+ac﹣a2﹣b2﹣c2之值为﹣19．23．解：（1）正方体的表面展开图，相对的面之间一定相隔一个正方形，“美”与“我”是相对面，“爱”与“成”是相对面，“丽”与“都”是相对面，故答案为：爱；（2）∵面“丽”在右面，面“美”在后面，∴面“我”会在上面；故答案为：我；（3）△AMN的面积=×（4+6）×8﹣×2×4﹣×6×6，=40﹣4﹣18，=40﹣22，=18．故答案为：18．24．解：从3个小立方体上的数可知，与写有数字1的面相邻的面上数字是2，3，4，6，所以数字1面对数字5面，同理，立方体面上数字3对6．故立方体面上数字2对4．作图为：25．解：如图所示：．26．解：作图如下：27．解：搭这样的几何体最少需要8+2+1=11个小正方体，最多需要8+6+3=17个小正方体；故最多需要17个小正方体，最少需要11个小正方体．。
