光功率分路器
光功率分路器是一种用于将光线分为多个不同功率输出的光学设备。
它能够将输入的光信号分流为多个输出通道,每个通道的功率可以根据需求进行调节。
光功率分路器通常采用光纤耦合技术,通过光纤对光信号进行传输和分配。
在光纤耦合器中,输入光信号通过一组光栅或分束器件,被分成多个相等或不相等的功率输出。
光功率分路器广泛应用于光通信、光传感和光机械等领域。
在光通信系统中,它可以将光信号分配给多个接收器或发送器,提高光网络的传输能力和可靠性。
光功率分路器有不同的类型,包括平均功率分路器、非平均功率分路器和光开关式功率分路器等。
平均功率分路器将输入光信号均匀分配到每个输出通道,而非平均功率分路器可以按照需求调节每个通道的功率比例。
光开关式功率分路器具有可调节的功率分配功能,可以实现光信号的动态控制和重配置。
总之,光功率分路器是一种重要的光学器件,能够实现光信号的分配和控制,具有广泛的应用前景。
分路器和分纤箱技术交底分路器和分纤箱技术交底一、引言随着通信技术的不断发展,人们对于网络传输速度和质量的要求越来越高。
为了满足这些需求,光纤通信系统中的分路器和分纤箱成为了关键的设备。
本文将详细介绍分路器和分纤箱的技术原理、分类以及应用场景。
二、分路器技术1. 技术原理分路器是一种用于将光信号进行分配或合并的光学设备。
其工作原理基于光学多点接入技术,通过将输入端的光信号按照一定比例进行分配到多个输出端,或者将多个输入端的光信号按照一定比例进行合并到一个输出端。
2. 分类根据工作原理和结构形式,分路器可以分为很多类型,常见的有:- 等光比分路器:将输入端的光信号按照相等比例进行输出。
- 不等光比分路器:根据需求将输入端的光信号按照不同比例进行输出。
- 全反射式分路器:利用全反射现象实现对光信号的分配或合并。
- 空间波导分路器:利用光信号在波导中的传播特性进行分配或合并。
3. 应用场景分路器广泛应用于光纤通信系统中,常见的应用场景包括:- 光纤到户(FTTH)网络中,将光信号从主干线路分配到各个用户终端。
- 光纤传感网络中,将多个传感器的光信号合并到一个接收器。
- 光纤通信系统中,将输入端的光信号按照不同比例分配给不同的设备。
三、分纤箱技术1. 技术原理分纤箱是一种用于管理和保护光纤连接的设备。
其工作原理基于提供一个安全可靠的环境,使得光纤连接得以有效地进行。
2. 分类根据功能和结构形式,分纤箱可以分为很多类型,常见的有:- 室内分纤箱:用于室内环境下对光纤连接进行管理和保护。
- 室外分纤箱:用于室外环境下对光纤连接进行管理和保护。
- 融接式分纤箱:通过融接技术将多根光缆进行连接和保护。
3. 应用场景分纤箱广泛应用于光纤通信系统中,常见的应用场景包括:- 光纤到户(FTTH)网络中,作为用户终端的光纤连接点。
- 光缆接入点(FACP)中,作为光缆的终止和分配点。
- 光纤传感网络中,作为传感器和接收器之间的连接点。
制定/修订人手写 (黑色中性笔) 部门专员或主管分 发 范 围:年月日 序号文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.审核批准手写 (黑色中性笔)部门经理手写 (黑色中性笔) 管理者代表或副 总年月日 修订内容年月日 修订人 修订时间份发部门 分发份数 (根据文件需要分发到相关部门)文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.一、 目的:为使平面光波导(PLC)光功率分路器检验规范检验项目符合行业要求,规范检验操作过程,特制订 本规范。
二、 适用范围:适用于PLC 分路器。
规定了基于PLC光功率分路器(以下简称PLC 分路器)的术语和定义、技术要 求和测试方法、可靠性试验条件和要求、检验规则以及标志、包装、贮存等条件。
三、 定义及职责: 定义:光功率分路:是指用于实现特定波段光信号的功率辑合及再分配功能的光无源器件。
平面光波导光功率分路器:是指采用平面光波导工艺技术制作的光功率分路器。
工作带宽:是指满足 PLC 分路器光学性能指标要求的光波长范围,单位为 nm. 分路器芯:是指直接由平面光波导工艺技术形成的 l xN 或 2xN 分路器的基本单元。
插入损耗(IL):是指 PLC 分路器工作波长在规定输出端口的光功率相对全部输入光功率的减少值。
方向性(DL): 是指 PLC 分路器正常工作时,同一侧中非注入光一端的输出光功率与注入光功率(被测波长)的比值。
均匀性(FL): 是指 PLC 分路器在工作带宽范围内,均匀分光的光分路器各输出端口输出光功率皂剧的最大变化量。
偏振相关损耗(PDL):是指传输光信号的偏振态在全偏振态变化时,PLC 分路器各输出端口输出光功率的最大变化量。
回波损耗(RL): 是指对 PLC 分路器的输入光功率中沿输入路径返回的量度。
职责:开发部:负责检验技术标准的制订。
(无)品质部:负责检验方法、抽样水准的制订。
品质部:外检负责箱体来料检验过程的执行;FQC 负责本规范在成品入库检验过程中的执行;OQC 负责本规范在成品出厂检验过程中的执行。
EPON光网络设计规一、OLT/ONU光发射、接收模块的基本参数:EPON系统是采用双波长单纤双向的方式进行通讯,OLT至ONU使用1490nm 波长,ONU至OLT使用1310nm波长。
根据相关标准,每个OLT最多能够支持32个ONU。
EPON的上、下行速率均为1 Gb/s(由于其物理层编码方式为8B/10B码,其线路码速率为1.25Gb/s),所以每个ONU平均可用带宽是32Mb/s。
在光网络设计中,OLT/ONU的技术参数是网络设计的基础数据。
一般情况下,各生产厂家的产品分为10KM和20KM两种,有不同的发射功率和接收围,而且由于采用的光器件不同,各指标有有所变化:二、光分路器分路器是EPON系统中不可缺少的无源光纤分支器件。
它把由光纤输入的光信号按比例将功率分配到若干输出用户线光纤上,一般有1分2、1分4、1分8、1分16、1分32五种分支比。
对于1分2的分支比,功率会有平均分配(50:50)和非平均分配(5:95、40:60、25:75)多种类型。
而对于其他分支比,功率会平均分配到若干输出用户光纤去。
对于上行传输,分光器把用户线光纤上传光信号耦合到馈线光纤并传输至光线路终端(OLT)。
分光器不需要外部能源,会增加光功率损耗,这主要是由于它们对入射光进行分光,分割了输入(下行)功率的缘故。
这种损耗称为分光器损耗或分束比,通常以dB 表示,并且主要由输出端口的数量决定。
运营商可按照组网不同采用不同规格的分光器。
下面是几种分路器的基本参数:三、光路的设计1、干线、支干线光缆设计OLT一般放置在分前端机房。
光缆的路由选择可以基本按照原有线电视网络设计的原则,光分路器的位置应在需要接入用户的中心位置,以便使用等分比的分路器。
由于EPON本身的技术特点,干线并不需要很多的光芯,干线的芯数与ONU 的数量是成若干倍的收敛。
如:同一路由上的A、B二个住宅区,每个区计划建设16个ONU,则,进每个小区的支干线光缆最少需要1芯,1分2分路器之前的光缆最少需要1芯。
光纤到户(FTTH)建设规范1适用范围本规范明确了宽带接入网络在采用PON技术进行光纤到户FTTH方式建设部署时的系统架构和建设要求。
主要对OLT设备选择及部署、OLT上联方式、ODN建设、分光比与接入距离、系统维护、网络保护、光纤连接、ONT设备及安装等内容进行了规定。
本规范适用于中国联通内部,作为规范和指导FTTH网络建设的设计、施工和验收工作的技术指导依据。
本规范与国家、行业、企业标准和规范有矛盾时应以本规范为准。
如执行本规范严格要求的条文有困难时,应提出充分理由并经主管部门审批。
2引用标准IEEE 802.3ah系列标准ITU-T G.984 系列标准YD/T 1636-2007《光纤到户(FTTH)体系结构和总体要求》YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络(GPON) 》。
YD/T 1995-2009 《接入网设备测试方法吉比特的无源光网络(GPON) 》。
YD/T 1475-2006《接入网技术要求-基于以太网方式的无源光网络(EPON)》。
YD/T 1771-2008《接入网技术要求-EPON系统互通性要求》。
YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》。
QB/CU 049-2009《中国联通GPON设备技术规范》。
QB/CU 025-2010《中国联通EPON设备技术规范》。
QB/CU 213-2009《中国联通家庭终端远程管理系统技术规范系统要求》。
QB/CU 221-2009《中国联通家庭终端远程管理系统技术规范 HGU参数模型》。
3相关释义3.1名词释义BRAS(Broadband Remote Access Server):宽带远程接入服务器EPON(Ethernet over Passive Optical Network):基于以太网技术的无源光网络FE (Fast Ethernet):快速以太网FTTH(Fiber To The Home):光纤到户GE(Gigabit Ethernet ):千兆比特以太网GPON(Gigabit-capable Passive Optical Networks):吉比特无源光网络HGU(Home Gateway Unit):家庭网关单元IAD(Integrated Access Device):综合接入设备IP (Internet Protocol):因特网协议MDF(Main distribution frame):总配线架OMDF(Optical main distribution frame):光纤总配线架ODF(Optical distribution frame):光纤配线架ODN(Optical Distribution Network):光分配网络OLT(Optical Line Terminal):光线路终端ONU(Optical Network Unit):光网络单元ONT(Optical Network terminal):光网络终端ORL(Optical Return Loss):光回波损耗PON(Passive Optical Network):无源光网络POS(Passive Optical Splitter):无源光分路器QoS(Quality of Service):服务质量SBU(Single Bussiness Unit):单商户单元SFU(Single Family Unit):单住户单元SLA(Service Level Agreement):服务等级协议SR(Service Router):业务路由器VLAN(Virtual Local Area Network):虚拟局域网VoIP(Voice over Internet Protocol):基于IP协议的语音WiFi(Wireless Fidelity):无线保真3.2单位释义km:长度单位,千米bit/s:数据单位,比特率,比特/秒Kbit/s:数据单位,千比特/秒Mbit/s:数据单位,兆比特/秒s:时间单位,秒ms:时间单位,毫秒μm:长度单位,微米dB:衰减计量单位,分贝m²:面积单位,平方米Ω:电阻单位,欧姆℃:温度单位,摄氏度V:电压单位,伏特4FTTH网络结构及系统组成1.PON综合接入网是一种构建于无源光分配网络(ODN)之上的宽带接入网络,它将以太网技术和高速光传输技术结合起来,可以实现语音、数据、视频多业务的综合接入。

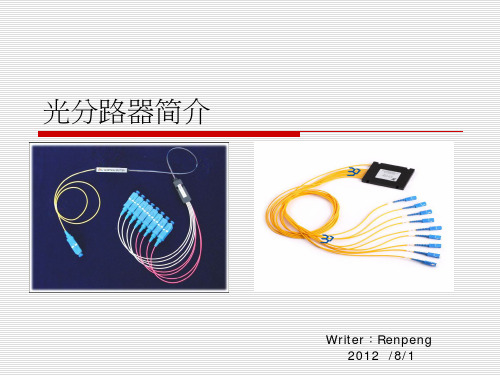

光分路器就是光纤分路器,也称为“非波长选择性光分支器件”,用于实现特定波段光信号的功率分路及再分配功能的光纤器件。
主要用于将光网络系统中的光信号进行耦合、分支、分配。
光分路器可以作为独立的器件在OLT 节点、光分配点、用户接入点使用,也可以置于其他局端配线设施、光分配点和用户接入点设施内(一体化设计或可插拔式)使用。
它是光纤链路中最重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件,常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
1、光分路器按照制作工艺分为熔融拉锥式(FBT Splitter)和平面光波导式(PLC Splitter)两种。
熔融拉锥光纤分路器(fused bi-conical tap Splitter)熔融拉锥技术是将两根或多根光纤捆在一起,然后在拉锥机上熔融拉伸,并实时监控分光比的变化,分光比达到要求后结束熔融拉伸,其中一端保留一根光纤(其余剪掉)作为输入端,另一端则作多路输出端。
目前成熟拉锥工艺一次只能拉1×4以下。
1×4以上器件,则用多个1×2连接在一起。
再整体封装在分路器盒中。
平面光波导功率分路器(PLC Optical Power Splitter)平面光波导技术是用半导体工艺制作光波导分支器件,分路的功能在芯片上完成,可以在一只芯片上实现多达1X32以上分路,然后,在芯片两端分别耦合封装输入端和输出端多通道光纤阵列。
2、光分路器按原理可以分为熔融拉锥型(FBT)和平面波导型(PLC)两种;3、光分路器从端口形式可以划分,包括X形(2x2)耦合器、Y 形(1x2)耦合器、星形(NxN,N>2)耦合器以及树形(1xN, N>2)耦合器等4、光分路器按分光比可分为均分器件和非均分器件。
光分路器具体结构可以包含如下5 种:�光分路器的输入和输出侧均提供连接器(连接器型光分路器)。
光分路器连接器技术规范H.2.10 The Cassette Splitter type shall be equipped with minimum of one (1) meter ruggedized pigtail with and without SC/UPC connector.盒式分路器应带至少1米耐用的尾纤(带或不带SC/UPC 连接器)H.2.11 The input of Micro-splitter type shall be equipped with minimum of one (1) meter tight buffered tube with and without SC/UPC connector.微型分路器的输出端应配1米紧的松套管,带或不带SC/UPC连接器。
H.2.12 The output of Micro-splitter type shall be single fibres. 。
微型分路器的输出端应是单纤。
H.2.13 The dimension of the Micro-splitter type shall be able to fit into the splice/splitter holder on the splice tray.微分路器的尺寸应能放进集纤盘上相应的分路器卡槽内。
H.2.14 Maximum dimension of the Cassette Splitter type shall be 130mm (W) x 160mm (H) x30mm (D).盒式光分路器的最大尺寸为130mm (宽) x 160mm (高) x 30mm (深)H.2.15 Maximum dimension of the Rack Mountable Splitter type shall be 2 Rack Unit (2U) and shall be able to fit into standard 19 inches ETSI rack system of Optical Distribution Frame. The dimension of Optical Distribution Frame as follow:机架式光分路器应为2个机架单元,能适配在19 英寸配线架ETSI机架上。
配线架尺寸如下:配线架尺寸高(H) 宽(W) 深度(D)2200mm 600mm 300mmH.2.16 Each fibre output shall be provided with a numbering label for circuit identification purpose. It shall be labelled on durable material in such a manner as to be permanently legible and properly displayed.光纤输出部部应有识别标志。
标志经久不变。
H.2.17 The Tenderer shall submit proposed technical drawings complete with dimensions for thevarious sizes of Optical Splitter Module.投标方应提供各种光分路器的全套技术图纸。
H.3 CONSTRUCTION AND MATERIALS 结构和材料H.3.1 Single Mode Fibre Cable 单模光缆H.3.2 The optical fibre shall conform to the requirement of ITU-T Recommendation G.657A.光纤应符合ITU-T要求及G.657A要求.H.3.3 The optical specifications are shown below:- 技术要求如下:Parameter参数Specification 参数a. Operating Wavelength 操作波长1260 – 1650nm≤ 0.2 dBb. Polarization Dependent Loss (PDL)偏振损耗≥ 55 dBc. Directivity方向性d. Return Loss 回波损耗≥ 55 dBH.3.4 The operating wavelength shall comply with ITU-T G.983.1 recommendation. The Optical Splitter shall operate in the following wavelength:-操作波长应符合ITU-T G.983.1要求。
应在下列波长下操作:a. 1310nm – data/ voice upstream signalb. 1490nm – data/ voice downstream signalc. 1550nm – RF video signala. 1310nm –数据/语音上行信号b. 1490nm –数据/语音下行信号下c. 1550nm –射频视频信号d. 1650nm –监控作用和未来的网络H.3.5 The insertion loss (IL) and uniformity for the single input Optical Splitter and various splitting ratio shall meet the following requirements: 1分光分路器的插入损耗(IL)和一致性应符合下列要求:分光率Insertion Loss插入损耗(dB) Uniformity一致性(dB)1 x2 < 3.6 < 0.41 x 4 < 7.3 < 0.51 x 8 < 10.5 < 0.81 x 16 < 13.8 < 1.01 x 32 < 17.1 < 1.31 x 64 < 20.5 < 2.0H.3.6 The insertion loss (IL) and uniformity for the dual input Optical Splitter with various splitting ratio shall meet the following requirements:2分光分路器的插入损耗(IL)和一致性应符合下列要求:Splitting ratio 分光率Insertion Loss插入损耗(dB)Uniformity一致性(dB)2 x 2 ≤ 4.2 ≤ 0.6 2 x 4 ≤ 7.5 ≤ 1.2 2 x 8 ≤ 10.8 ≤ 1.8 2 x 16 ≤ 14.1 ≤ 2.4 2 x 32 ≤ 17.4 ≤ 3.0 2 x 64 ≤ 20.7 ≤ 3.6H.3.7 应提供各种光分路器的操作安装手册。
An Operation and installation manual shall be provided with each Optical Splitter Module.H.4 FACTORY TEST REPORT 厂检报告H.4.1 The factory test method and requirements of the offered splitter shall comply with Telcordia GR-1209 and GR-1221 standard. The Tenderer shall provide a detailed qualification test report in tender documentation as evidence to guarantee the reliability of the offered splitter type.工厂检测方法和要求应符合GR-1209 和GR-1221标准。
投标人应提供详细的资质试验报告,作为光分路器具有可靠性的证明。
H.4.2 The mechanical, physical and environmental test are summarize in the format as per table A below.下表是机械试验、物理试验和环境试验的汇总:TABLE A 表ATest 试验Test Conditions 检测条件Pass/Fail Criteria 通过/ 未通过标准Environmental Tests环境试验a. Damp heat湿热测试85ο C 85 % 相对湿度Δ IL < ± 0.5 dB500 hrsb. Temperature Cycling温度循环-40οC 到85οC Δ IL < ± 0.5 dB100 个循环c. High Temperature DryStorage高温干燥存贮85ο C Δ IL < ± 0.5 dB2000 hrsMechanical Tests 机械试验d. Mechanical Shock机械摇动500 G 5 次/每个方向6 个方向1 豪秒Δ IL < ± 0.5 dBe. Variable FrequencyVibration 振动频率最大加速度:20G20 –20000 Hz每个循环4分钟4次循环/轴向Δ IL < ± 0.5 dBFiber Integrity Tests光完整性试验f. Cable Retention光缆保持力900 um 光纤:0.34kgf带状光纤:0.23 *n kgfΔ IL < ± 0.5 dBg. Side Pull侧拉900 um光纤:0.23 kgf Δ IL < ± 0.5 dBH.5 SAMPLE 样品H.5.1 The Tenderer is required to submit a sample of each type and/or model of the Optical Splitter Module offered when requested for evaluation purposes.投标人要求提供各种类型的光分路器1个作为评估样品。
H.5.2 The sample will provide TM an avenue to verify and validate the specifications claimed in the tender bid.样品作为电信验证投标资料的依据。
