第1篇一、实验目的1. 理解变速率时分复用的基本原理和实现方法。
2. 掌握变速率时分复用在实际通信系统中的应用。
3. 通过实验加深对时分复用技术的理解。
二、实验原理变速率时分复用（Variable Rate Time Division Multiplexing，VR-TDM）是一种时分复用技术，它允许不同的数据传输速率在同一个信道上进行复用。
VR-TDM通过动态调整每个数据流的时间片长度，实现不同速率的数据流在同一信道上的高效传输。
变速率时分复用的基本原理如下：1. 将信道划分为若干个时隙。
2. 根据数据流的传输速率动态分配时隙长度。
3. 将不同速率的数据流依次填充到对应的时隙中。
4. 通过时隙的动态调整，实现不同速率数据流的复用。
三、实验设备1. 电脑一台2. 通信软件（如Wireshark）3. 实验数据源（如文件、视频等）四、实验步骤1. 准备实验数据源，包括不同速率的数据流。
2. 设置通信软件，选择VR-TDM复用模式。
3. 启动实验，观察不同速率数据流的传输情况。
4. 分析实验结果，验证VR-TDM复用技术的有效性。
五、实验结果与分析1. 实验结果通过实验，观察到以下现象：（1）不同速率的数据流在同一信道上能够正常传输。
（2）时隙长度根据数据流的传输速率动态调整，保证了数据传输的实时性。
（3）VR-TDM复用技术能够有效提高信道利用率。
2. 实验分析（1）VR-TDM复用技术能够实现不同速率数据流的复用，提高了信道的利用率。
（2）时隙长度的动态调整能够保证数据传输的实时性，降低了数据丢失率。
（3）实验结果表明，VR-TDM复用技术在实际通信系统中具有较好的应用前景。
六、实验结论通过本次实验，我们掌握了变速率时分复用的基本原理和实现方法，验证了VR-TDM复用技术在实际通信系统中的应用。
实验结果表明，VR-TDM复用技术能够有效提高信道利用率，降低数据丢失率，具有较高的实用价值。
七、实验心得1. 通过本次实验，加深了对时分复用技术的理解，特别是变速率时分复用在实际通信系统中的应用。
3.2ASK信号产生电路设计图3.1：2ASK信号的产生电路这里，基带信号频率为800hz，载波为5000hz，带通滤波器范围是4200~5800hz。
图3.2：基带信号图3.3：载波信号用乘法器将载波和基带信号相乘即可得调制过的2ASK信号图3.4：2ASK信号波形5.2ASK非相干解调电路的设计在原理处已经说明用非相干解调电路，其仿真电路图如下图5.1所示图5.1：2ASK非相干解调电路这里选取的带通滤波器与相应的调制电路的范围相同。
低通滤波器是800hz，与基带信号频率相同，两个滤波器参数相同，是为了滤得更彻底。
图5.2：有噪声全波整流后波形图5.3：有噪声位同步及采样保持后波形图5.4：有噪声判决后波形图5.5：无噪声全波整流后波形图5.6：无噪声位同步及采样保持后波形图5.7：无噪声判决后波形上述六图分别是是在有噪声和无噪声的情况下选择的fc=1000hz的一路信号的波形。
比较两次传输（有无噪声）得，有噪声时，基带信号为‘0’时，整形信号仍有微小波动，有可能影响到信号的传输和解调，无噪声时，微小波动几乎没有，几乎不会影响信号的传输，符合理论解释。
7.频分复用电路的设计图7.1频分复用电路这里共有六路信号，载波频率fc分别为1000hz，3000hz，5000hz，7000hz，9000hz，11000hz，相邻两个相差为2000hz，基带信号频率为800hz，相当于有一个（2000-800*2=400hz）宽的隔离带，可以满足信号之间不交叉重叠。
每一路信号相对的带通滤波器的范围是fc-800hz~fc+800hz，前后两个带通滤波器的范围相同。
波形见图7.2（有噪声）和图7.3（无噪声）A：复用前波形B：复用后波形C：六路信号复用总波形图7.2：有噪声频分复用前后波形变化上述三图是有噪声情况下频分复用前后的波形。
复用前后波形取自fc=1000hz的一路。
通过波形比较可以看出，复用后波形有轻微失真，大部分仍保持原本的趋势。

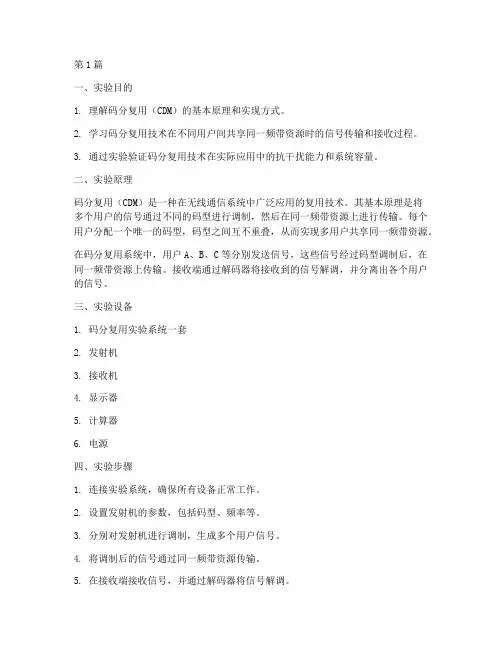

第1篇一、实验目的1. 理解码分复用（CDM）的基本原理和实现方式。
2. 学习码分复用技术在不同用户间共享同一频带资源时的信号传输和接收过程。
3. 通过实验验证码分复用技术在实际应用中的抗干扰能力和系统容量。
二、实验原理码分复用（CDM）是一种在无线通信系统中广泛应用的复用技术。
其基本原理是将多个用户的信号通过不同的码型进行调制，然后在同一频带资源上进行传输。
每个用户分配一个唯一的码型，码型之间互不重叠，从而实现多用户共享同一频带资源。
在码分复用系统中，用户A、B、C等分别发送信号，这些信号经过码型调制后，在同一频带资源上传输。
接收端通过解码器将接收到的信号解调，并分离出各个用户的信号。
三、实验设备1. 码分复用实验系统一套2. 发射机3. 接收机4. 显示器5. 计算器6. 电源四、实验步骤1. 连接实验系统，确保所有设备正常工作。
2. 设置发射机的参数，包括码型、频率等。
3. 分别对发射机进行调制，生成多个用户信号。
4. 将调制后的信号通过同一频带资源传输。
5. 在接收端接收信号，并通过解码器将信号解调。
6. 比较接收到的信号与原始信号，验证码分复用技术的正确性。
五、实验结果与分析1. 实验结果实验过程中，我们成功地将多个用户信号通过码分复用技术进行调制、传输和解调。
接收到的信号与原始信号基本一致，验证了码分复用技术的正确性。
2. 结果分析（1）码分复用技术可以实现多用户共享同一频带资源，提高了通信系统的容量。
（2）码分复用技术具有较强的抗干扰能力，因为每个用户都分配了唯一的码型，码型之间互不重叠。
（3）码分复用技术适用于无线通信系统，特别是移动通信系统。
六、实验讨论1. 误差分析在实验过程中，可能存在以下误差：（1）码型设计不合理，导致信号重叠，干扰其他用户。
（2）接收端解码器性能不佳，导致信号解调误差。
（3）信道噪声干扰，影响信号传输质量。
2. 实验改进（1）优化码型设计，确保码型之间互不重叠，提高系统抗干扰能力。

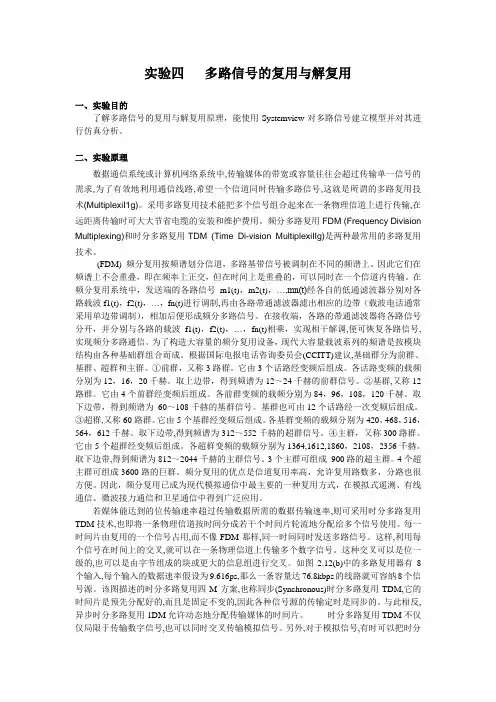

实验四多路信号的复用与解复用一、实验目的了解多路信号的复用与解复用原理，能使用Systemview对多路信号建立模型并对其进行仿真分析。
二、实验原理数据通信系统或计算机网络系统中,传输媒体的带宽或容量往往会超过传输单一信号的需求,为了有效地利用通信线路,希望一个信道同时传输多路信号,这就是所谓的多路复用技术(MultiplexiI1g)。
采用多路复用技术能把多个信号组合起来在一条物理信道上进行传输,在远距离传输时可大大节省电缆的安装和维护费用。
频分多路复用FDM (Frequency Division Multiplexing)和时分多路复用TDM (Time Di-vision MultiplexiIIg)是两种最常用的多路复用技术。
(FDM) 频分复用按频谱划分信道，多路基带信号被调制在不同的频谱上。
因此它们在频谱上不会重叠，即在频率上正交，但在时间上是重叠的，可以同时在一个信道内传输。
在频分复用系统中，发送端的各路信号m1(t)，m2(t)，…,mn(t)经各自的低通滤波器分别对各路载波f1(t)，f2(t)，…，fn(t)进行调制,再由各路带通滤波器滤出相应的边带（载波电话通常采用单边带调制），相加后便形成频分多路信号。
在接收端，各路的带通滤波器将各路信号分开，并分别与各路的载波f1(t)，f2(t)，…，fn(t)相乘，实现相干解调,便可恢复各路信号,实现频分多路通信。
为了构造大容量的频分复用设备，现代大容量载波系列的频谱是按模块结构由各种基础群组合而成。
根据国际电报电话咨询委员会(CCITT)建议,基础群分为前群、基群、超群和主群。
①前群，又称3路群。
它由3个话路经变频后组成。
各话路变频的载频分别为12，16，20千赫。
取上边带，得到频谱为12～24千赫的前群信号。
②基群,又称12路群。
它由4个前群经变频后组成。
各前群变频的载频分别为84，96，108，120千赫。
取下边带，得到频谱为60～108千赫的基群信号。
分频器设计实验报告一、实验目的本次实验的主要目的是设计并实现一个分频器，以深入理解数字电路中频率分频的原理和实现方法，掌握相关的电路设计和调试技能。
二、实验原理分频器是一种数字电路，用于将输入的时钟信号的频率降低为原来的 1/N，其中 N 为分频系数。
常见的分频器有偶数分频器和奇数分频器。
偶数分频器的实现相对简单，可以通过计数器来实现。
当计数器计数值达到分频系数的一半时，输出信号翻转，从而实现偶数分频。
奇数分频器的实现则较为复杂，通常需要使用多个触发器和组合逻辑电路来实现。
在本次实验中，我们将分别设计一个偶数分频器（以 4 分频为例）和一个奇数分频器（以 3 分频为例）。
三、实验器材1、数字电路实验箱2、示波器3、逻辑分析仪4、集成电路芯片（如 74LS 系列芯片）四、实验步骤（一）4 分频器的设计与实现1、原理图设计使用 74LS161 四位二进制同步计数器作为核心器件。
将计数器的时钟输入端连接到输入时钟信号。
将计数器的输出端 Q2 和 Q0 通过与门连接到一个 D 触发器的时钟输入端。
将 D 触发器的输出端作为 4 分频器的输出。
2、硬件连接按照原理图在数字电路实验箱上进行芯片的插装和连线。
3、调试与测试输入一个频率稳定的时钟信号。
使用示波器观察输入时钟信号和输出分频信号的波形，验证是否实现了 4 分频。
（二）3 分频器的设计与实现1、原理图设计使用两个 D 触发器和一些组合逻辑门（如与门、或门等）来实现 3 分频。
第一个 D 触发器的输出作为第二个 D 触发器的输入。
通过组合逻辑门对两个 D 触发器的输出进行处理，得到 3 分频的输出信号。
2、硬件连接按照原理图在数字电路实验箱上进行芯片的插装和连线。
3、调试与测试输入一个频率稳定的时钟信号。
使用示波器观察输入时钟信号和输出分频信号的波形，验证是否实现了 3 分频。
五、实验结果（一）4 分频器实验结果通过示波器观察输入时钟信号和输出分频信号的波形，发现输出信号的频率为输入信号频率的 1/4，成功实现了 4 分频功能。

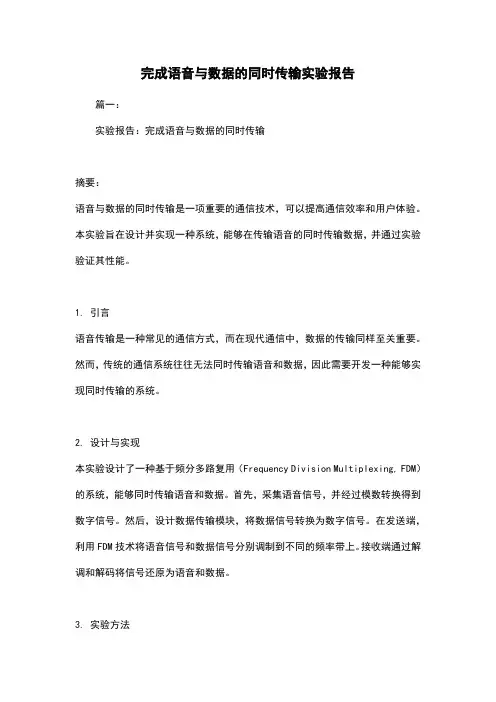

完成语音与数据的同时传输实验报告篇一：实验报告：完成语音与数据的同时传输摘要：语音与数据的同时传输是一项重要的通信技术，可以提高通信效率和用户体验。
本实验旨在设计并实现一种系统，能够在传输语音的同时传输数据，并通过实验验证其性能。
1. 引言语音传输是一种常见的通信方式，而在现代通信中，数据的传输同样至关重要。
然而，传统的通信系统往往无法同时传输语音和数据，因此需要开发一种能够实现同时传输的系统。
2. 设计与实现本实验设计了一种基于频分多路复用（Frequency Division Multiplexing, FDM）的系统，能够同时传输语音和数据。
首先，采集语音信号，并经过模数转换得到数字信号。
然后，设计数据传输模块，将数据信号转换为数字信号。
在发送端，利用FDM技术将语音信号和数据信号分别调制到不同的频率带上。
接收端通过解调和解码将信号还原为语音和数据。
3. 实验方法为了验证系统的性能，我们进行了一系列实验。
首先，我们通过语音信号的传输测试，评估系统对语音质量的影响。
然后，我们进行了数据传输测试，检验系统对数据传输的可靠性。
最后，我们对同时传输语音和数据的效果进行了评估。
4. 实验结果与分析实验结果表明，我们设计的系统能够同时传输语音和数据，并保持较高的语音质量和数据传输可靠性。
通过语音传输测试，我们发现系统对语音质量的影响非常小，基本无感知。
在数据传输测试中，系统能够稳定传输大量数据，并且没有数据丢失或损坏的情况发生。
同时传输的实验中，语音和数据能够在不干扰彼此的情况下传输。
5. 结论本实验成功设计并实现了一种能够同时传输语音和数据的系统，并通过实验证明了其性能。
该系统具有较高的语音质量和数据传输可靠性，对于实现高效通信和提升用户体验具有重要意义。
6. 展望未来的研究可以进一步改进该系统的性能，如提高传输带宽、增加传输距离等。
此外，可以探索其他的同时传输技术，如时分多路复用（Time Division Multiplexing，TDM）和码分多址（Code Division Multiple Access，CDMA）等，以满足不同应用场景的需求。

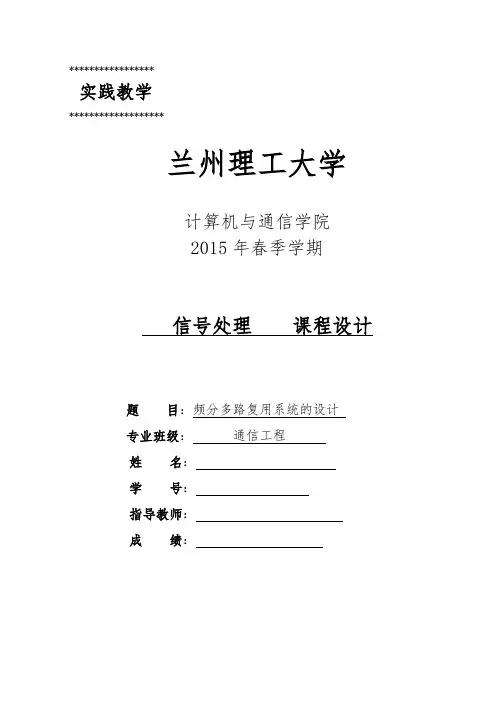

*****************实践教学*******************兰州理工大学计算机与通信学院2015年春季学期信号处理课程设计题目：频分多路复用系统的设计专业班级：通信工程姓名：学号：指导教师：成绩：摘要频分复用是一种用频率来划分信道的复用方式。
在FDM中，信道的带宽被划分成很多个互不重叠的频率段（子通道），每路信号占据其中一个字信道，并且各路之间必须留有未被占用的频段（防护频带）进行隔离，以防止信号重叠。
在接收端，采用适当的带通滤波器将多路信号分开，从而恢复出来所需要的信号。
本次以“频分多路复用系统的防真设计”为题目的《信号处理》课程设计，在MATLAB 仿真环境为基础，利用STMULINK仿真工具，根据频分复用的原理，仿真频分多路复用系统。
并设计必要的带通滤波器。
低通滤波器，从复用信号中恢复所采集的语音信号。
最后通过系统的仿真波形图对系统进行分析。
通过本次《信号处理》课程设计，再次熟悉了频分复用的相关理论知识，对如何通过SIMULINK仿真工具进行系统仿真也有了更清晰的认识和掌握。
关键词：频分复用；FFT；Matlab；频谱分析前言 (1)一、概述 (2)二、基本原理 (2)3.1 语音信号采样 (6)3.2 语音信号的调制 (7)3.3滤波器的设计 (8)3.4 信道噪声 (10)四、仿真及实验分析 (11)4.1 设计流程图 (11)4.2 语音信号的时域和频域仿真 (12)4.2.1 信号的时域仿真 (12)4.2.2信号频域仿真 (13)4.3 复用信号的频谱仿真 (13)4.4传输信号的仿真 (14)4.5 解调信号的频谱仿真 (15)4.6恢复信号的时域与频域仿真 (16)五、总结 (17)致谢 (17)参考文献 (19)附录 (20)依据频分复用的复用原理运用MATLAB仿真软件采集4路语音信号通过合适的高频载波调制，然后设计必要的带通滤波器和低通滤波器把得到的复用信号恢复成所采样的语音信号。
实验名称：WDM 系统设计实验目的：设计一个四波分WDM 光纤传输系统，并利用OptiSystem 仿真测试。
实验要求：1．四波长复用，波长设置以100GHz 为间隔，频率分别为193.0THz、193.1THz、193.2THz、193.3THz，每个波长传输速率为2.5Gbit/s（NRZ）。
系统应包括多波长光源、波分复用器和解复用器、常规光纤（100km）、光接收机等，提供系统设计图。
2．对所设计的WDM 系统进行仿真分析。
3．探讨波分复用器和解复用器通道隔离度、光通道功率均衡等对邻近通道串扰。
实验仪器：光纤、光源、调制器、解调器、光功率计、光谱仪、电脉冲发生器、比特序列信号发生器、电信号示波器、光信号示波器、波分多路复用器、波分解复用器等（注：以上元件全部包含于软件中）以下用了三种方法进行了串扰的测试方法1实验原理及电（光）路图测试结果方法2实验原理及电（光）路图测试数据方法3实验原理及电（光）路图通道信号 1 2 3 41 -16.153 -64.993 -77.023 -84.0652 -64.993 -16.153 -64.993 -77.0233 -77.023 -64.993 -16.153 -64.9934 -84.065 -77.023 -64.993 -16.153信号2为193.1THz信号3 为193.2THz信号4为193.3THz表中数据为当某信号光功率为10dBm，其余信号为-100dBm时，通过各通道后的光功率例如，第一行第一列表示信号1 （光功率为10dBm，其余信号为-100dBm时）通过波分复用后在通道1的接收端测得的光功率，第二行第一列表示信号2（光功率为10dBm，其余信号为-100dBm时）通过波分复用后在通道1的接收端测得的光功率.。

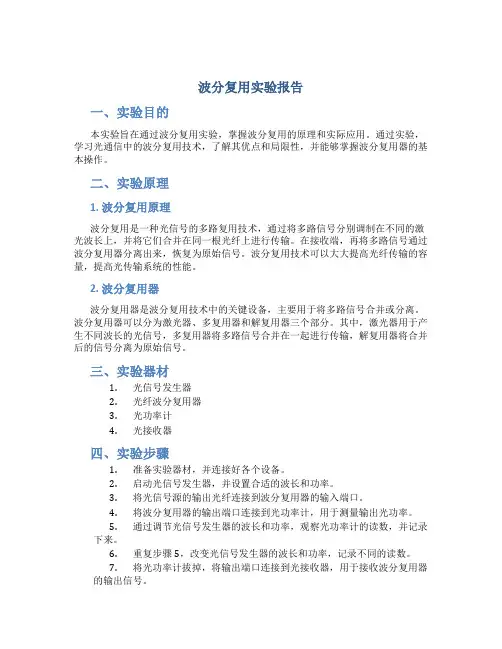

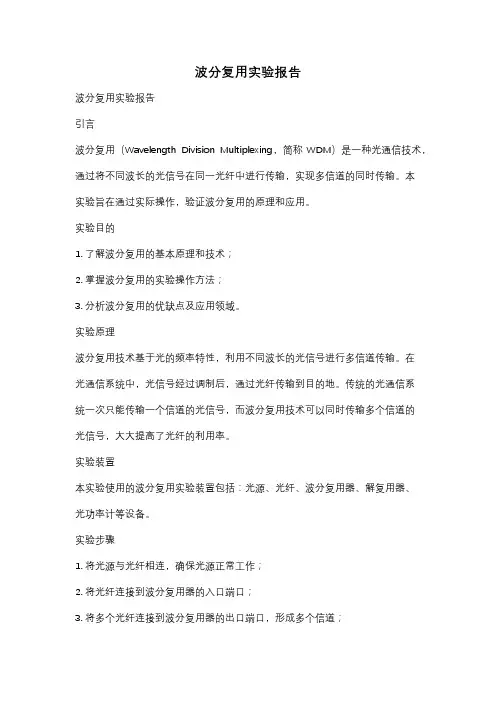

波分复用实验报告一、实验目的本实验旨在通过波分复用实验，掌握波分复用的原理和实际应用。
通过实验，学习光通信中的波分复用技术，了解其优点和局限性，并能够掌握波分复用器的基本操作。
二、实验原理1. 波分复用原理波分复用是一种光信号的多路复用技术，通过将多路信号分别调制在不同的激光波长上，并将它们合并在同一根光纤上进行传输。
在接收端，再将多路信号通过波分复用器分离出来，恢复为原始信号。
波分复用技术可以大大提高光纤传输的容量，提高光传输系统的性能。
2. 波分复用器波分复用器是波分复用技术中的关键设备，主要用于将多路信号合并或分离。
波分复用器可以分为激光器、多复用器和解复用器三个部分。
其中，激光器用于产生不同波长的光信号，多复用器将多路信号合并在一起进行传输，解复用器将合并后的信号分离为原始信号。
三、实验器材1.光信号发生器2.光纤波分复用器3.光功率计4.光接收器四、实验步骤1.准备实验器材，并连接好各个设备。
2.启动光信号发生器，并设置合适的波长和功率。
3.将光信号源的输出光纤连接到波分复用器的输入端口。
4.将波分复用器的输出端口连接到光功率计，用于测量输出光功率。
5.通过调节光信号发生器的波长和功率，观察光功率计的读数，并记录下来。
6.重复步骤5，改变光信号发生器的波长和功率，记录不同的读数。
7.将光功率计拔掉，将输出端口连接到光接收器，用于接收波分复用器的输出信号。
8.使用光接收器接收信号，并通过电脑或其他设备处理信号数据。
五、实验结果与分析通过实验观察和记录，我们得到了不同波长和功率下的光功率计读数。
由于本实验没有给出具体数据，下面给出一个示例结果：波长（nm）功率（dBm）1550 -31555 -2.51560 -3.2从表中可以看出，不同波长和功率的光信号在经过波分复用器后，会产生不同的光功率计读数。
通过实验数据分析，我们可以得出波分复用器在光信号合并和分离方面的性能。
六、实验心得通过本次波分复用实验，我对波分复用技术有了更深入的了解。

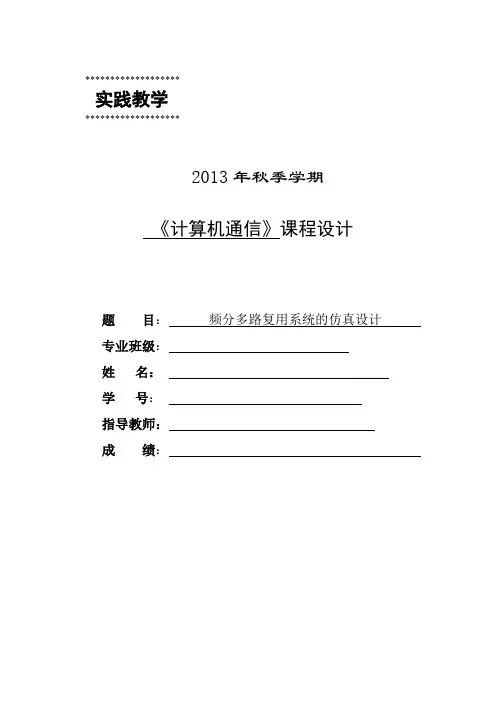

*******************实践教学*******************2013年秋季学期《计算机通信》课程设计题目：频分多路复用系统的仿真设计专业班级：姓名：学号：指导教师：成绩：摘要频分复用是一种用频率来划分信道的复用方式。
在FDM中，信道的带宽被分成多个相互不重叠的频段（子通道），每路信号占据其中一个子通道，并且各路之间必须留有未被使用的频带（防护频带）进行分隔，以防止信号重叠。
在接收端，采用适当的带通滤波器将多路信号分开，从而恢复出所需要的信号。
本次以“频分多路复用系统的仿真设计”为题目的《计算机通信》课程设计，在MATLAB仿真环境为基础，利用SIMULINK仿真工具,根据频分复用的原理，仿真频分多路复用系统。
并设计必要的带通滤波器、低通滤波器，从复用信号中恢复所采集的语音信号。
最后通过系统仿真波形图对系统进行分析。
通过本次《计算机通信》课程设计，再次熟悉了频分复用的相关理论知识，对如何通过SIMULINK仿真工具进行系统仿真也有了更清晰的认识和掌握。
关键词：频分多路复用；MATLAB；SIMULINK仿真目录前言 (2)一、频分多路复用技术的基本原理 (3)二、频分复用系统结构和各模块设计原理 (6)2.1 频分复用通信系统模型建立 (6)2.2 频分复用系统的滤波器设计 (6)2.2.1 带通滤波器设计 (6)2.2.2 低通滤波器设计 (7)2.3 信道噪声 (7)三、基于SIMULINK的频分复用系统仿真实现 (8)3.1 SIMULINK简介 (8)3.2 SIMULINK的使用步骤 (8)3.3 SIMULINK仿真频分多路复用系统 (10)3.3.1 模拟信号和调制后信号时域波形 (10)3.3.2 复用后信号传输时的仿真 (13)3.3.3 解调信号的频谱仿真 (14)3.3.4 恢复信号的时域与频域仿真 (15)总结 (16)致谢 ........................................................................................................................................ 错误!未定义书签。
电子科技大学通信学院《综合课程设计指导书》传输专题设计（频分复用）班级28013070学生董明明学号2801307007教师饶力一、【设计名称】传输专题设计（频分复用）二、【设计目的】要求学生独立应用所学知识，对通信系统中的典型部件电路进行方案设计、分析制作与调测电路。
通过本专题设计，掌握频分复用的原理，熟悉简单复用系统的设计方法。
三、【设计原理】若干路信息在同一信道中传输称为多路复用。
由于在一个信道传输多路信号而互不干扰，因此可提高信道的利用率。
按复用方式的不同可分为：频分复用(FDM)和时分复用(TDM)两类。
频分复用是按频率分割多路信号的方法，即将信道的可用频带分成若干互不交叠的频段，每路信号占据其中的一个频段。
在接收端用适当的滤波器将多路信号分开，分别进行解调和终端处理。
时分复用是按时间分割多路信号的方法，即将信道的可用时间分成若干顺序排列的时隙，每路信号占据其中一个时隙。
在接收端用时序电路将多路信号分开，分别进行解调和终端处理。
频分复用原理框图如图1所示。
图中给从的是一个12路调制、解调系统框图。
图1 频分复用原理框图四、【设计指标】设计一个频分复用调制系统，将12路语音信号调制到电缆上进行传输，其传输技术指标如下：1、语音信号频带：300Hz～3400Hz。
2、电缆传输频带：60KHz～156KHz。
3、传输中满载条件下信号功率不低于总功率的90％。
4、电缆传输端阻抗600Ω，电缆上信号总功率（传输频带内的最大功率）不大于1mW。
5、语音通信接口采用4线制全双工。
6、音频端接口阻抗600Ω，标称输入输出功率为0.1mW。
7、滤波器指标：规一化过渡带1％，特征阻抗600Ω，通带衰耗1dB，阻带衰耗40dB（功率衰耗），截止频率（设计者定）。
8、系统电源：直流24V单电源。
五、【频分复用系统原理】在通信系统中，信道所能提供的带宽通常比传送一路信号所需的带宽宽得多。
如果一个信道只传送一路信号是非常浪费的，为了能够充分利用信道的带宽，就可以采用频分复用的方法。
在频分复用系统中，信道的可用频带被分成若干个互不交叠的频段，每路信号用其中一个频段传输。
系统原理如图2所示。
以线性调制信号的频分复用为例。
在图2中设有n路基带信号，图2频分复用系统组成方框图为了限制已调信号的带宽，各路信号首先由低通滤波器进行限带，限带后的信号分别对不同频率的载波进行线性调制，形成频率不同的已调信号。
为了避免已调信号的频谱交叠，各路已调信号由带通滤波器进行限带，相加形成频分复用信号后送往信道传输。
在接收端首先用带通滤波器将多路信号分开，各路信号由各自的解调器进行解调，再经低通滤波器滤波，恢复为调制信号。
发送端由于消息信号往往不是严格的限带信号，因而 在发送端各路消息首先经过低通滤波，以便限制各路信号的最高频率 ，为了分析问题的方便，这里我们假设各路的调制信号频率f m 都相等。
然后对各路信号进行线性调制，各路调制器的载波频率不同。
在选择载频时，应考虑到边带频谱的宽度，同时，还应考虑到传输过程中邻路信号的相互干扰，以及带通滤波器制作的困难程度。
因此在选择各路载波信号的频率时，在保证各路信号的带宽以外，还应留有一定的防护间隔，一般要求相邻载波之间的间隔为g s B B B +=∆式中s B 为已调信号的带宽，g B 为防卫间隔。
接收端在频分复用系统的接收端，首先用带通滤波器(BPF)来区分各路信号的频谱,然后,通过各自的相干 解调器解调,再经低通滤波后输出,便可恢复各路的调制信号。
六、【频分多路复用的特点】频分多路复用系统的优点:信道复用率高，允许复用的路数多，分路方便，因此，频分多路复用是目前模拟通信中常采用的一种复用方式，特别是在有线和微波通信系统中应用十分广泛。
频分多路复用中的主要问题:缺点是设备复杂，不仅需要大量的调制、解调器和带通滤波器，而且还要求接收端提供相干载波。
此外，由于在传输过程中的非线性失真，在频分复用中不可避免的地会产生路际信号之间的相互干扰，即串扰。
引起串扰的主要原因是滤波器特性不够理想和信道中的非线性特性造成的已调信号频谱的展宽。
调制非线性所造成的串扰可以部分地由发送带通滤波器消除，因而在频分多路复用系统中对系统线性的要求很高。
其频谱结构如图3所示。
图3 频分复用信号的频谱结构合理选择载波频率f c1、f c2、… 、f cn，并在各路已调信号频谱之间留有一定的保护间隔，也是减小串扰的有效措施。
邻路间的保护频带f g越大，则在邻路信号干扰指标相同的情况下，对带通滤波器的技术指标的要求就可以放宽一些 ,但这时占用的总的频带就要加宽，这对提高信道复用率不利。
因此，实际中，通常提高带通滤波器的技术指标，尽量减小邻路间的保护频带f g。
各路已调信号相加送入信道之前，为了免它们的频谱重叠，还要经过带通滤波器。
在信道中传送的n路信号的总的频带宽度最小应等于：B n=nf m+(n-1) f g=(n-1)(f m+ f g)+ f m=(n-1)B1+f m式中B1= f m+ f g，它是一路信号占用的带宽。
七、【系统总体设计】1、调制方式分析系统，每路电话信号限带于300-3400Hz，为了在邻路已调信号间留有保护频带，以便滤波器有可实现的过渡带，通常每路话音信号取4kHz作为标准频带。
语音信号带宽为4kHz，十二路的信号全双工传输，就变为24路的信号传输，若采用DSB调制方式，则总带宽为4*12*2*2=192kHz，大于系统要求的96kHz 带宽，所以我们选择SSB 单边带调制，每路信号只需要4kHz ，总带宽为4*24=96kHz ，满足系统的要求。
图4 用滤波法形成单边带信号图5 频谱变换关系图2、调制方式实现用滤波法产生单边带信号时，在上、下边带间隔B ∆已经确定的情况下，关键是滤波器能否实现、由滤波器知识可知，实现滤波器的难易以程度和过渡带与工作频率之间的相对值有密切关系。
给单边带滤波器定义一个归一化值。
过渡带相对于载频的归一化值计算方法如下式:a =Δf f ccf f∆=α式中f ∆为滤波器的过渡带，c f 为单边带信号的载频。
归一化值反映了滤波器衰减特性的陡峭程度。
归一化值越小，滤波器越难以实现。
一般要求此值不低于10－3。
如果提高，则要求B ∆加宽。
一般的调制信号都具有丰富的低频成分，经调制后得到的双边带信号的上、下边带之间的间隔很窄。
如: f ∆=600Hz ， c f =60KHz则: 01.010606003=⨯=∆=c f f α 即:1% 刚好满足所给指标。
随着载频的提高,不能满足题目所给的要求,采用一级调制直接滤波的方法,已不可能实现单边带调制。
图6 2多级滤波法原理图及频谱图由于一次调制的方式不能达到归一化过渡带给定的指标，这时可以采用多级调制的方法。
根据课题给出条件,采用二次调制。
第一次用：12KHz,16KHz,20KHz 调制形成前群。
按最高载频计算,即 1f ∆=600Hz ，1c f =20KHz ，则03.0102060031=⨯=α, 即3% 。
第二次用84、96 、 108 、 120KHz 调制,按最高载频120KHz 计算, 即321024⨯=∆f ，3210120⨯=c f ，则2.010********32=⨯⨯=α完全能够满足设计给定的归一化过渡带指标。
3、二次调制方案在发送端,将12 路语音信号(频率4KHz),分为四组,每组的3 路信号分别用12KHz,16KHz,20KHz 的 载频进行调制,取上边带,把3 路信号加在一起,合成一个前群,前群的频率为12KHz ～ 24KHz 再将四个前群分别用84KHz,96KHz,108KHz,120KHz 载频进行二次调制,取下边带,从而将四个前群调制到了 60KH ～108KHz 的频带上。
在另一端,形成前群的方法 相同。
将四个前群分别用132KHz,144KHz,156KHz 以及168KHz 的载频进行调制,取下边带, 将 基群调制108KHz~156KHz 的频段上。
调制框图及频谱搬移过程如图7 所示。
图7 频谱搬移过程4、系统发射与接收框图单路调制框图：调制框图:A－B传输调制解调框图:系统总框图：滤波器指标1、低通滤波器：每一路话音信号，都要先通过低通滤波器，各个低通滤波器的指标相同通带截止频率为3.4KHz ；阻带截止频率为4KHz2、单边带滤波器：12路话音信号一次调制合成4组前群时，需要用到以下3种上边带滤波器载频为12KHz：通带截止频率为12.3KHz；阻带截止频率为12KHz载频为16KHz：通带截止频率为16.3KHz；阻带截止频率为16KHz载频为20KHz：通带截止频率为20.3KHz；阻带截止频率为20KHz最小的归一化值为：1.5%4组前群二次调制时，需要用到以下4种下边带滤波器载频为84KHz：通带截止频率为72KHz；阻带截止频率为84KHz载频为96KHz：通带截止频率为84KHz；阻带截止频率为96KHz载频为108KHz：通带截止频率为96KHz；阻带截止频率为108KHz载频为120KHz：通带截止频率为108KHz；阻带截止频率为120KHz最小的归一化值为：10%3、带通滤波器：一次调制时用到以下3种带通滤波器：a. 通带截止频率：12.3KHz，15.4KHz阻带截止频率：12 KHz，16 KHzb. 通带截止频率：16.3 KHz，19.4 KHz阻带截止频率：16 KHz，20 KHzc. 通带截止频率：20.3 KHz，23.4 KHz阻带截止频率：20 KHz，24 KHz二次调制时用到以下4种带通滤波器：a.通带截止频率：60.3 KHz，71.4 KHz阻带截止频率：60 KHz，72 KHzb.通带截止频率：72.3 KHz，83.4 KHz阻带截止频率：72 KHz，84 KHzc.通带截止频率：84.3 KHz，95.4 KHz阻带截止频率：84 KHz，96 KHzd.通带截止频率：96.3 KHz，107.4 KHz阻带截止频率：96 KHz，108 KHz八、【系统单元电路设计】1.数字频率合成器调制载波的产生，使用频率为4KHz的石英晶体正弦振荡器,产生4KHz的正弦基波。
