SMT基础知识培训教材一、教材内容1．SMT基本概念和组成2．SMT车间环境的要求.3．SMT工艺流程.4．印刷技术:4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5．贴片技术：5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6 工厂现有的机器维护保养工作.6．回流技术:6.1 回流炉的分类.6.2 GS-800热风回流炉的技术参数.6.3 GS-800 热风回流炉各加热区温度设定参考表.6.4 GS-800 回流炉故障分析与排除对策.6.5 GS-800 保养周期与内容.6.6 SMT回流后常见的质量缺陷及解决方法.6.7 SMT炉后的质量控制点7．静电相关知识。
《SMT基础知识培训教材书》二．目的为SMT相关人员对SMT的基础知识有所了解。
适用范围该指导书适用于SMT车间以及SMT相关的人员。
四．工具和仪器五术语和定义六．部门职责七．流程图八．教材内容1．SMT基本概念和组成：1.1SMT基本概念SMT是英文:Surface Mounting Technology的简称,意思是表面贴装技术.1.2SMT的组成总的来说:SMT包括表面贴装技术,表面贴装设备,表面贴装元器件及SMT管理.2．SMT车间环境的要求2.1 SMT车间的温度:20度---28度,预警值:22度---26度2.2 SMT车间的湿度:35%---60% ,预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽. 3．SMT工艺流程：4．印刷技术：4.1 焊锡膏(SOLDER PASTE)的基础知识4.1.1 焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占90%左右,其余是化学成分.4.1.2 我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小.4.1.3 焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊锡膏在印刷时,受到刮刀的推力作用,其黏度下降,当到达摸板窗口时,黏度达到最低,故能顺利通过窗口沉降到PCB的焊盘上,随着外力的停止,焊锡膏黏度又迅速回升,这样就不会出现印刷图形的塌落和漫流,得到良好的印刷效果.4.1.4 影响焊锡膏黏度的因素4.1.4.1 焊料粉末含量对黏度的影响:焊锡膏中焊料粉末的增加引起黏度的增加.4.1.4.2 焊料粉末粒度对黏度的影响:焊料粉末粒度增大时黏度会降低.4.1.4.3 温度对焊锡膏黏度的影响:温度升高黏度下降.印刷的最佳环境温度为23+/-3度.4.1.4.4 剪切速率对焊锡膏黏度的影响:剪切速率增加黏度下降.黏度粒度4.2 钢网(STENCILS)的相关知识4.2.1 钢网的结构一般其外框是铸铝框架,中心是金属模板,框架与模板之间依靠丝网相连接,呈”刚—柔---刚”结构.4.2.3 目前我们对新来钢网的检验项目4.2.3.1 钢网的张力:使用张力计测量钢网四个角和中心五个位置,张力应大于30N/CM.4.2.3..2 钢网的外观检查:框架,模板,窗口,MARK等项目.4.2.3.3 钢网的实际印刷效果的检查.4.3 刮刀的相关知识4.3.1 刮刀按制作形状可分为菱形和拖尾巴两种;从制作材料上可分为橡胶(聚胺酯)和金属刮刀两类.4.3.2 目前我们使用的全部是金属刮刀,金属刮刀具有以下优点:从较大,较深的窗口到超细间距的印刷均具有优异的一致性;刮刀寿命长,无需修正;印刷时没有焊料的凹陷和高低起伏现象,大大减少不良.4.3.3 目前我们使用有三种长度的刮刀:300MM,350MM,400MM.在使用过程中应该按照PCB板的长度选择合适的刮刀.刮刀的两边挡板不能调的太低,容易损坏模板.4.3.4 刮刀用完后要进行清洁和检查,在使用前也要对刮刀进行检查.4.4 印刷过程4.4.1印刷焊锡膏的工艺流程:焊锡膏的准备支撑片设定和钢网的安装调节参数印刷焊锡膏检查质量结束并清洗钢网4.4.1.1 焊锡膏的准备从冰箱中取出检查标签的有效期，填写好标签上相关的时间，在室温下回温4H，再拿出来用锡膏摇均器摇匀锡膏，目前我们使用摇匀器摇3MIN-4MIN。
第三章棕化与层压工序
第四章光成像工序
第五章化学沉铜
第六章DES与SES线
第七章热风整平工序
第八章阻焊及字符
第九章实验室
第十章AOI
第十一章电测试
应用范围：孔电阻测试，线圈电阻测试，电感型线路测试，嵌入式电阻测试
第十二章外形
培训（实习）需掌握内容
外形工序一般工艺流程为：前工序→作业准备
板→（金手指倒角）→（成品清洗）→
（1）铣床---铣外形；（
第十三章镀金手指线
第十四章板镀与图镀
第十五章图形电镀镍、金线
第十六章成品检验工序
第十七章综合部分。
自来水厂工艺流程培训教材课件 (一)自来水厂是我们日常生活中必不可少的一个组成部分，而自来水厂的工艺流程是保证自来水合格的核心。
为了更好地保障自来水厂的生产质量，许多自来水厂都会开展工艺流程培训，以便能够让新员工更好地适应自来水厂的工作内容。
因此，制作一份关于自来水厂工艺流程的培训教材课件显得尤为重要。
一、前言在构建一份自来水厂工艺流程培训教材课件之前，需要先对自来水处理的基本概念、分类、卫生标准、理化指标等基础知识作必要的解释和说明，还应了解生产管理、环境保护、人员安全等方面的问题。
二、水源净化处理流程首先介绍的是水源净化处理流程。
针对阴离子、阳离子、吸附剂、氧化剂等，根据水源水质情况制定不同的处理措施。
通常的处理流程包括初级处理、二级处理、三级处理、精处理等。
初级处理主要净化杂质、异味、颜色等污染物；二级处理主要针对重金属、亚硝酸盐等有害物质；三级处理是深度净化、杀菌、消毒的过程；精处理是精细过滤、去除微量杂质、补充矿质等环节。
三、自来水厂制水过程接着介绍的是自来水厂制水过程。
主要过程包括处理水、加药、沉淀、过滤等。
处理水是为了使水中的亚硝酸盐等有害物质达到标准；加药是为了杀菌、去除异味等目的；沉淀、过滤则是通过沉淀、过滤来去除悬浮微粒和有色组分。
四、管网消毒流程最后介绍的是管网消毒流程。
管网消毒是指在自来水厂处理完成后，运输到用户的水经过消毒后达到国家标准。
五、总结自来水厂的生产质量，关系到公众的健康和生命安全。
制作培训教材课件能够让新员工更好地掌握自来水厂的工艺流程，从而更好的维护自来水厂的运营质量。
此外，随着社会科技发展和环境保护意识提高，自来水厂的工艺流程也可能会不断更新，因此应定期更新培训教材课件，以逐步完善自来水厂的生产管理和治理工作。

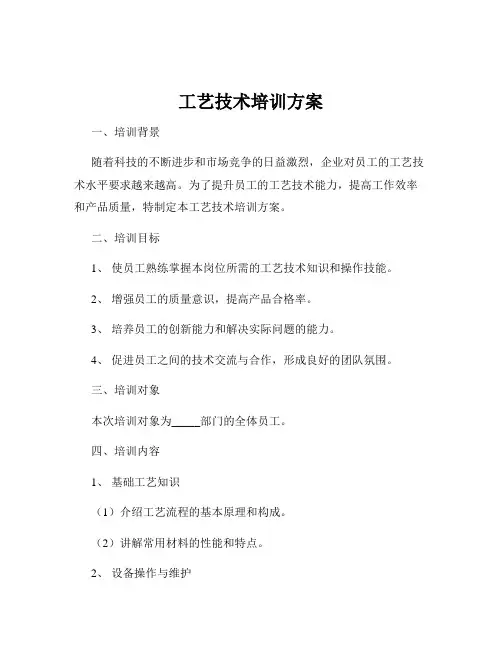

工艺技术培训方案一、培训背景随着科技的不断进步和市场竞争的日益激烈，企业对员工的工艺技术水平要求越来越高。
