顶管施工方案

顶管施工方案

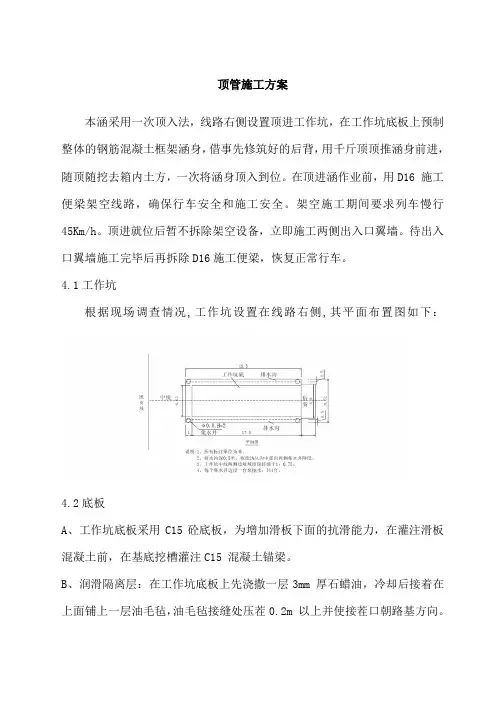

顶管施工方案本涵采用一次顶入法，线路右侧设置顶进工作坑，在工作坑底板上预制整体的钢筋混凝土框架涵身，借事先修筑好的后背，用千斤顶顶推涵身前进，随顶随挖去箱内土方，一次将涵身顶入到位。

在顶进涵作业前，用D16 施工便梁架空线路，确保行车安全和施工安全。

架空施工期间要求列车慢行45Km/h。

顶进就位后暂不拆除架空设备，立即施工两侧出入口翼墙。

待出入口翼墙施工完毕后再拆除D16施工便梁，恢复正常行车。

4.1工作坑根据现场调查情况,工作坑设置在线路右侧,其平面布置图如下：4.2底板A、工作坑底板采用C15砼底板，为增加滑板下面的抗滑能力，在灌注滑板混凝土前，在基底挖槽灌注C15 混凝土锚梁。

B、润滑隔离层：在工作坑底板上先浇撒一层3mm 厚石蜡油，冷却后接着在上面铺上一层油毛毡，油毛毡接缝处压茬0.2m 以上并使接茬口朝路基方向。

4.3箱身预制在工作坑底板润滑隔离层上预制钢筋混凝土框架涵身，首先用经纬仪进行测量定位，使箱身中心线、工作坑底板中心线和顶进桥位的中心线三者布置在同一直线上。

本涵采用一次顶进法施工，箱身预制的施工工艺流程图见下页。

4.3.1模板与支撑架箱身预制模板采用木模。

施工时先在工作坑底板上安装好箱身底板模板，绑扎钢筋、灌注混凝土后，安装内模和外模。

模板支撑采用轮扣式脚手架支柱式支撑，左右前后间距0.9 米，柱子间上下及纵横剪刀撑按轮扣式脚手架固定间距布置。

支撑及模板具体施工见示意图。

为了减小箱涵顶进时的阻力，在桥涵箱身两侧墙前端2ｍ范围内的外模向外放1cm，使前端保持正误差，尾部为负误差，形成倒楔形且模板支立应直顺平整，杜绝出现鼓肚、错茬现象。

4.3.2钢筋4.3.2.1钢筋按施工图纸提供材料计划购买进入工地后，抽样进行二检试验合格后进行使用。

4.3.2.2绑扎钢筋前对半成品钢筋进行整理，按规格堆放并标识，以免用错钢筋。

4.3.2.3绑扎过程中，施工、技术、质量人员必须进行过程验收，以免造成不必要的返工。

顶管施工方案

顶管施工方案

一、顶管施工方案工程概况工程概况工程概况该工程为综合管廊工程的一部分, 由于化章街及综合通道交通繁忙、疏解困难, 支管廊明挖施工无法进行, 因此过路支管廊采用DN1500、DN2000的钢筋混凝土套管, 采用顶管施工工艺。

其中综合通道支管为DN2000钢筋混凝土套管, 埋深1000mm, 顶管长度63米；综合通道燃气支管为DN1500钢筋混凝土套管, 埋深2000mm, 顶管长度59米。

场地工程地质情况地勘资料不详工艺选择顶管施工根据业主提供的地堪资料及现场实际勘察情况选用人工掘进顶管施工或水冲式机头顶管施工两种工艺。

然后在工作坑内借助顶进设备, 把敷设的管子按设计中线和高程的要求顶入, 并用水力或小车将土从管中运出。

掘进顶管采用企口钢筋混凝土管。

施工准备1.生产准备⑴进行施工测量和放线工作。

⑵确定管线范围内及施工用地内所有障碍物, 如管线、电线杆、高架桥墩等的准确位置。

现场调查顶管地段内主要障碍物有排水管、供水管、水掣井、电力电讯管道和渠箱位置和标高, 地面交通情况较复杂。

⑶按施工平面布置图修建临时设施, 安装临时用水、用电线路, 并试水、试电、修好临时排水沟。

⑷订购所需铁井盖、井圈。

⑸进行顶管所用非标准设备的安装。

2.技术准备⑴组织现场施工人员学习, 审查施工图纸和进行各专业图纸会审, 进行设计要求和施工技术交底。

⑵编制好顶管施工工艺卡, 做好顶管施工人员的再培训工作。

⑶绘制临时工程及施工非标准设备工具图纸。

主要项目施工方法1.管节与接头由于本管道为污水管道, 为防止污水渗漏和地下水涌入, 管节间必须有可靠的防水措施。

顶管管材采用企口加强型钢筋混凝土管, 双层钢筋网在端部加密。

接头采用“T”形钢板套环。

钢套环厚度6毫米, 管端面安装“O”形橡胶止水环, 顶进完毕后填塞环氧树脂砂浆。

2.工作坑的布置工作坑是顶管施工的工作场所。

其位置可根据以下条件确定:⑴根据管线设计, 工作坑可选在检查井处；⑵单向顶进时, 应选在管道下游端, 以利排水；⑶考虑地形和土质情况,有无可利用的原土后背；⑷工作坑与可能穿越的建筑物要有一定安全距离；⑸距水、电源较近的地方等。

顶管施工方案

顶管施工方案

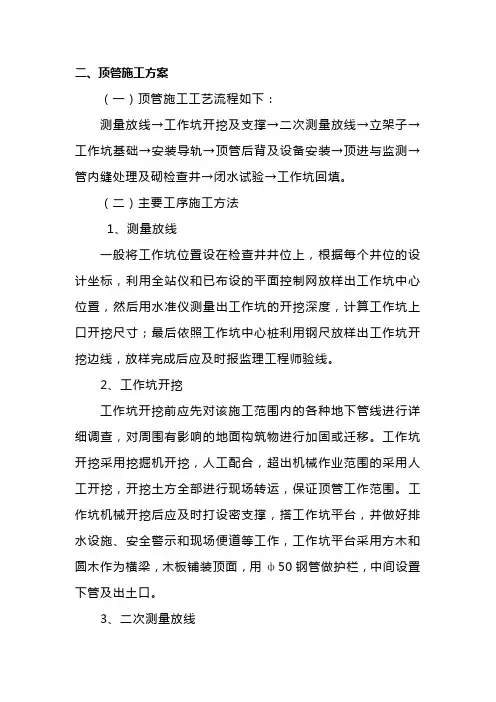

二、顶管施工方案（一）顶管施工工艺流程如下：测量放线→工作坑开挖及支撑→二次测量放线→立架子→工作坑基础→安装导轨→顶管后背及设备安装→顶进与监测→管内缝处理及砌检查井→闭水试验→工作坑回填。

（二）主要工序施工方法1、测量放线一般将工作坑位臵设在检查井井位上，根据每个井位的设计坐标，利用全站仪和已布设的平面控制网放样出工作坑中心位臵，然后用水准仪测量出工作坑的开挖深度，计算工作坑上口开挖尺寸；最后依照工作坑中心桩利用钢尺放样出工作坑开挖边线，放样完成后应及时报监理工程师验线。

2、工作坑开挖工作坑开挖前应先对该施工范围内的各种地下管线进行详细调查，对周围有影响的地面构筑物进行加固或迁移。

工作坑开挖采用挖掘机开挖，人工配合，超出机械作业范围的采用人工开挖，开挖土方全部进行现场转运，保证顶管工作范围。

工作坑机械开挖后应及时打设密支撑，搭工作坑平台，并做好排水设施、安全警示和现场便道等工作，工作坑平台采用方木和圆木作为横梁，木板铺装顶面，用ф50钢管做护栏，中间设臵下管及出土口。

3、二次测量放线在工作坑内支撑加固工作以及坑内土方基本出完以后进行二次测量放线，主要包括：坑里引测两个监测控制水准点，四个管位中线点，要求选点位臵稳固不易碰撞，监测控制操作方便精确，每周复测一次。

4、立顶管架子顶管四腿架子配合卷扬机用来下管和出土，四腿架子基础采用C30砼扩大基础50×50cm，厚度40cm。

要求四腿砼基础水平误差不超过5mm，利用25t吊车吊装顶管架子，安装平稳后用钢丝绳和角钢将四条支腿连接成一个整体。

最后用彩条布在顶管架上搭设防雨棚。

5、工作坑基础要求基础宽度比管外径大40cm，根据管位中线在坑内放样出基础尺寸，顶管工作坑基础采用30cm厚3：7灰土垫层，30cm 厚C20砼平基，基础以外的范围可采用素土回填夯实，同时应设臵集水坑。

6、安装导轨安装导轨以便保证管子的顶进方向，其安装质量直接影响着管道的顶进质量，所以安装导轨，一定要精益求精。
