医用气体终端装置

医院医用气体系统
引言概述：
医用气体系统在医院中起着至关重要的作用。

它提供了各种医用气体，如医疗氧气、氮气、氮氧混合气等，用于各类医疗设备和手术中。

医用气体系统需要满足高度专业化和安全性，以确保患者和医务人员的安全。

正文内容：
1.医用气体系统的概述
1.1什么是医用气体系统
1.2医用气体的种类和用途
1.3医用气体系统的组成和结构
2.医用气体系统的工作原理
2.1医用气体的产生和净化
2.2医用气体的储存和分配
2.3医用气体系统的压力调控和控制装置
3.医用气体系统的安全性要求
3.1医用气体的纯度和质量要求
3.2医用气体系统的漏气和爆炸防护
3.3医用气体系统的监测和报警系统
3.4医用气体系统的备份和紧急应对措施
4.医用气体系统的维护和管理
4.1医用气体系统的日常维护
4.2医用气体系统的定期检测和维修
4.3医用气体系统的管理和培训要求
5.医用气体系统的新技术和趋势
5.1医用气体系统的智能化和自动化
5.2医用气体系统的低能耗和环保性
5.3医用气体系统的设备更新和改造
总结：
医用气体系统是医院中一个不可或缺的设施，它为医疗设备和手术提供了必要的医用气体。

医用气体系统需要具备专业化和安全性，保证医用气体的纯度和质量，防止漏气和爆炸，并且需要定期维护和管理。

随着技术的不断发展，医用气体系统也在不断更新和改进，趋向智能化、低能耗和环保性。

对于医院来说，建立完善的医用气体系统是保障医疗安全的重要环节。

医用气体系统1、简介1.1 背景介绍1.2 目的和范围1.3 相关定义2、医用气体系统概述2.1 组成部分2.1.1 气源设备2.1.2 气源输送管道2.1.3 气体调节设备2.1.4 气体分配系统2.1.5 气体终端设备3、气源设备3.1 液态气体储罐3.2 气体压缩机3.3 液气分离器3.4 气体干燥器3.5 气体过滤器4、气源输送管道4.1 管道材料选择4.2 管道布局设计4.3 管道安装和维护规范4.4 管道防护措施5、气体调节设备5.1 气体调压器5.2 气体压力表5.3 气体流量计5.4 气体警报装置6、气体分配系统6.1 分配管道设计6.2 分配管道安装和维护规范6.3 分配端口安装规范6.4 气体分配控制系统7、气体终端设备7.1 医用氧气吸入器7.2 压缩空气供应器7.3 气体吸引系统7.4 气体流量控制装置附件：本文档涉及的相关标准和规范法律名词及注释：1、医用气体：用于医疗场所的氧气、氧化亚氮、空气和其他医疗用气体。

2、液态气体储罐：存放液态氧气或其他医用气体的容器。

3、气体压缩机：将气体压缩为高压气体的设备。

4、气体调压器：将高压气体调节为所需压力的设备。

5、分配管道：输送气体至终端设备的管道系统。

6、医用氧气吸入器：将氧气输送至病患的设备。

7、压缩空气供应器：提供压缩空气供应的设备。

8、气体吸引系统：用于抽吸或排泄气体的设备。

9、气体流量控制装置：调节气体流量的设备。

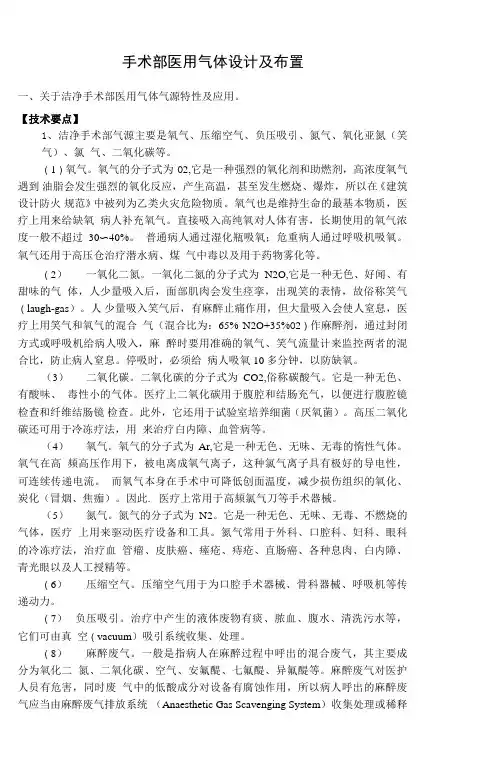

手术部医用气体设计及布置一、关于洁净手术部医用气体气源特性及应用。

【技术要点】1、洁净手术部气源主要是氧气、压缩空气、负压吸引、氮气、氧化亚氮（笑气）、氯气、二氧化碳等。

（1）氧气。

氧气的分子式为O2,它是一种强烈的氧化剂和助燃剂，高浓度氧气遇到油脂会发生强烈的氧化反应，产生高温，甚至发生燃烧、爆炸，所以在《建筑设计防火规范》中被列为乙类火灾危险物质。

氧气也是维持生命的最基本物质，医疗上用来给缺氧病人补充氧气。

直接吸入高纯氧对人体有害，长期使用的氧气浓度一般不超过30〜40%。

普通病人通过湿化瓶吸氧；危重病人通过呼吸机吸氧。

氧气还用于高压仓治疗潜水病、煤气中毒以及用于药物雾化等。

（2）一氧化二氮。

一氧化二氮的分子式为N2O,它是一种无色、好闻、有甜味的气体，人少量吸入后，面部肌肉会发生痉挛，出现笑的表情，故俗称笑气（laugh-gas）。

人少量吸入笑气后，有麻醉止痛作用，但大量吸入会使人窒息，医疗上用笑气和氧气的混合气（混合比为：65% N2O+35%O2）作麻醉剂，通过封闭方式或呼吸机给病人吸入，麻醉时要用准确的氧气、笑气流量计来监控两者的混合比，防止病人窒息。

停吸时，必须给病人吸氧10多分钟，以防缺氧。

（3）二氧化碳。

二氧化碳的分子式为CO2,俗称碳酸气。

它是一种无色、有酸味、毒性小的气体。

医疗上二氧化碳用于腹腔和结肠充气，以便进行腹腔镜检查和纤维结肠镜检查。

此外，它还用于试验室培养细菌（厌氧菌）。

高压二氧化碳还可用于冷冻疗法，用来治疗白内障、血管病等。

（4）氧气。

氧气的分子式为Ar,它是一种无色、无味、无毒的惰性气体。

氧气在高频高压作用下，被电离成氧气离子，这种氯气离子具有极好的导电性，可连续传递电流。

而氧气本身在手术中可降低创面温度，减少损伤组织的氧化、炭化（冒烟、焦痂）。

因此. 医疗上常用于高频氯气刀等手术器械。

（5）氮气。

氮气的分子式为N2。

它是一种无色、无味、无毒、不燃烧的气体，医疗上用来驱动医疗设备和工具。

医气系统工程1、医气系统工程配置要求每间手术室设气体输出装置，分别置于墙壁气体面板上及吊塔上，各手术室引向吊塔的气体应设独立的启闭阀门。

各手术室墙上设氧气、吸引、笑气、压空和二氧化碳终端，吊塔上同样设置氧气、吸引、笑气、压空和二氧化碳终端。

气体管道要求为优质紫铜管，管径及壁厚详见施工图纸。

气体终端接口为原装进口。

2、安装套管接头及套管在吊臂、挂钩及类似的顶端终端输出装置中,固定的管件与软管之间的接头应通过专用连接器连接，每种气体之间均不可互换，以保证其安全性。

同时这些管道必须接地，管道穿墙时必需加套管，且套管内不可有接头。

✧净化区域的医用气体系统按照笑气、二氧化碳、压缩空气、氧气、负压吸引的管道与阀门规范进行安装、清洁，并粘贴标签。

镀锌管施工中，应采用丝扣对接；洁净手术部医用气体管道安装应单独做支吊架，不允许与其它管道共架敷设；其与燃气管、腐蚀性气体管的距离应大于1.5米且有隔离措施；且与电线管道平行距离应大于0.5米，交叉距离应大于0.3米，如空间无法保证，应做绝缘保护处理。

✧医气终端安装通过螺母，平垫、底盒上已有的螺栓，将插座装配件紧固在底盒上。

将底盒带螺孔面正对墙板内侧，并让铜管朝上或朝下，装配底盒,注意同一组多个底盒应处于同一高度，调整底盒跟墙板上开孔相对位置，让4个螺孔均露出孔外，然后将底盒点焊紧固在墙板上。

通过铜管终端插座焊接在相应医气系统管路中，注意布置管路时，尽量避免铜管交叉的情形。

面盖安装：用M5*15半圆头十字槽沉头螺钉从墙面外侧将面盖固定在底盒上。

3、阀门报警箱安装底箱安装：根据墙上预留位置将底箱安装于墙内，并通过膨胀螺栓将其紧固。

阀门安装：通过铜管焊接将各阀门输入及输出端串联在系统管路中。

报警装置的安装：通过软管其及接头，将报警装置并联在阀门的输入端。

压力表安装：用软管及软管接头将压力表并联在阀门的输入端。

阀门面盖安装：生将压力表紧固在面盖上相应位置并让读数盘朝外，然后将面盖一端用铰链连于底箱上，另一端跟底箱配锁。

医院医用气体系统布置及安装医用气体系统作为生命支持系统，用于维系危重病人的生命，减少病人的痛苦，促进病人康复，并用于驱动多种医用治疗工具。

本节主要探讨洁净用房或设备所需要的医用气体，并从规划、施工、气体终端、在线监测和检验应急等方面进行深入探讨，为项目建设和管理提供基本参考。

医用气体概述。

医用气体系统主要包括液氧、氧气汇流排、医用分子筛制氧站、医用空气源、真空汇、医用气瓶等。

【技术要点】1.液氧。

(1)医院液氧储罐设置、防火间距按《综合医院建筑设计规范》GB 51039-2014第10. 2. 9条的规定执行。

(2)液氧储罐周围要求按《建筑设计防火规范》GB 50016—2014第4. 3. 5条的规定执行。

(3)医用液氧储罐与医疗卫生机构外部建筑的防火间距按《建筑设计防火规范》GB 50016—2014第4. 3. 3等的规定执行［注：医用氧气源均不应设置在地下空间或半地下室(半地下结构视实际情况而定义)，根据建筑防火要求，单罐容积不应大于5m3,总容积不宜大于20m3的液氧进行设计规划，超过的需要另外重新设计新站，再进行规划疽2.氧气汇流排(1)氧气汇流排与机器间的隔墙耐火极限不应低于1.5h,与机器间之间的联络门应采用甲级防火门。

(2)医用气体汇流排不应与医用压缩空气机、真空汇或医用分子筛制氧机设置在同一房间内。

输送氧气含量超过23.5%的医用气体汇流排，当供气量不超过60m3/h时，可设置在耐火等级不低于三级的建筑内，当应靠外墙布置，并应采用耐火极限不低于2. Oh的墙和甲级防火门与建筑物的其他部分隔开。

(3)输氧量超过60m3/h的氧气汇流排间、氧气压力调节阀组的阀门室宜布置成独立建筑物，当与用户厂房毗连时，其毗连厂房的耐火极限等级不应低于二级，并应采用耐火极限不低于2. Oh的不燃烧体无门、窗、动的隔墙与该厂房隔开。

(4)汇流排钢瓶应考虑搬运的方便性。

3.医用分子筛制氧站(1)氧气站的布置，应按《氧气站设计规范》GB 50030—2013第3.0.1条要求的经技术经济综合比较后择优确定。

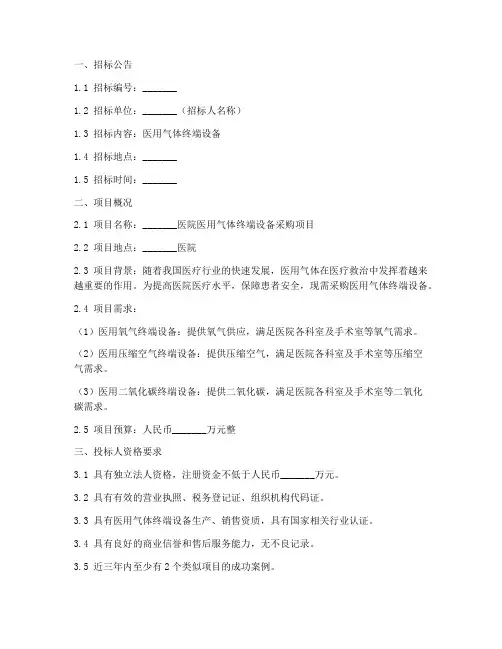

一、招标公告1.1 招标编号：_______1.2 招标单位：_______（招标人名称）1.3 招标内容：医用气体终端设备1.4 招标地点：_______1.5 招标时间：_______二、项目概况2.1 项目名称：_______医院医用气体终端设备采购项目2.2 项目地点：_______医院2.3 项目背景：随着我国医疗行业的快速发展，医用气体在医疗救治中发挥着越来越重要的作用。

为提高医院医疗水平，保障患者安全，现需采购医用气体终端设备。

2.4 项目需求：（1）医用氧气终端设备：提供氧气供应，满足医院各科室及手术室等氧气需求。

（2）医用压缩空气终端设备：提供压缩空气，满足医院各科室及手术室等压缩空气需求。

（3）医用二氧化碳终端设备：提供二氧化碳，满足医院各科室及手术室等二氧化碳需求。

2.5 项目预算：人民币_______万元整三、投标人资格要求3.1 具有独立法人资格，注册资金不低于人民币_______万元。

3.2 具有有效的营业执照、税务登记证、组织机构代码证。

3.3 具有医用气体终端设备生产、销售资质，具有国家相关行业认证。

3.4 具有良好的商业信誉和售后服务能力，无不良记录。

3.5 近三年内至少有2个类似项目的成功案例。

四、招标文件获取4.1 招标文件获取时间：_______4.2 招标文件获取地点：_______4.3 招标文件获取方式：现场购买4.4 招标文件售价：人民币_______元/份，售后不退。

五、投标文件递交5.1 投标文件递交截止时间：_______5.2 投标文件递交地点：_______5.3 投标文件递交方式：现场递交5.4 投标文件递交要求：（1）投标文件应密封完好，封口处加盖公章。

（2）投标文件应包括以下内容：①投标函②法定代表人身份证明或授权委托书③营业执照副本复印件④税务登记证副本复印件⑤组织机构代码证副本复印件⑥医用气体终端设备生产、销售资质证书复印件⑦近三年类似项目业绩证明材料⑧售后服务承诺书⑨投标报价文件六、开标时间及地点6.1 开标时间：_______七、评标办法7.1 评标委员会由_______人组成，其中_______人为招标人代表，_______人为技术专家。

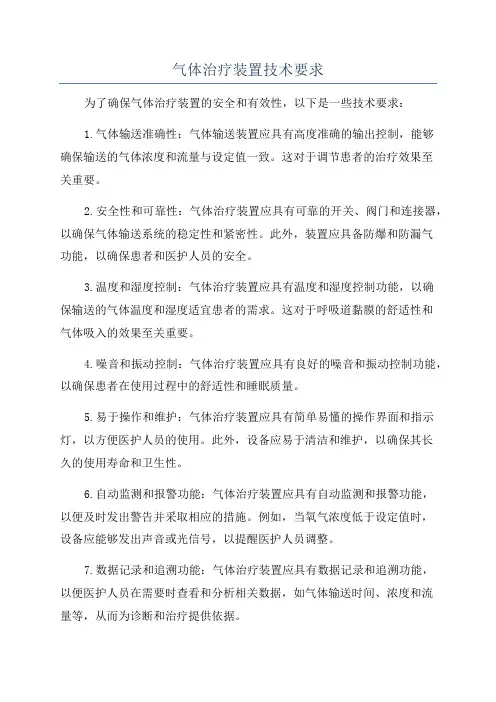

气体治疗装置技术要求为了确保气体治疗装置的安全和有效性，以下是一些技术要求：1.气体输送准确性：气体输送装置应具有高度准确的输出控制，能够确保输送的气体浓度和流量与设定值一致。

这对于调节患者的治疗效果至关重要。

2.安全性和可靠性：气体治疗装置应具有可靠的开关、阀门和连接器，以确保气体输送系统的稳定性和紧密性。

此外，装置应具备防爆和防漏气功能，以确保患者和医护人员的安全。

3.温度和湿度控制：气体治疗装置应具有温度和湿度控制功能，以确保输送的气体温度和湿度适宜患者的需求。

这对于呼吸道黏膜的舒适性和气体吸入的效果至关重要。

4.噪音和振动控制：气体治疗装置应具有良好的噪音和振动控制功能，以确保患者在使用过程中的舒适性和睡眠质量。

5.易于操作和维护：气体治疗装置应具有简单易懂的操作界面和指示灯，以方便医护人员的使用。

此外，设备应易于清洁和维护，以确保其长久的使用寿命和卫生性。

6.自动监测和报警功能：气体治疗装置应具有自动监测和报警功能，以便及时发出警告并采取相应的措施。

例如，当氧气浓度低于设定值时，设备应能够发出声音或光信号，以提醒医护人员调整。

7.数据记录和追溯功能：气体治疗装置应具有数据记录和追溯功能，以便医护人员在需要时查看和分析相关数据，如气体输送时间、浓度和流量等，从而为诊断和治疗提供依据。

8.可选的附加功能：气体治疗装置还可以根据实际需求具备一些附加功能，如呼吸频率和潮气量的监测、氧气浓度和压力表的显示等，以提供更全面的治疗和监测。

总结起来，气体治疗装置的技术要求包括准确性、安全性、稳定性、舒适性、易用性、可靠性、用户友好性和功能完备性等方面。

这些要求旨在确保治疗装置的高效和安全运行，提供优质的气体治疗服务。
