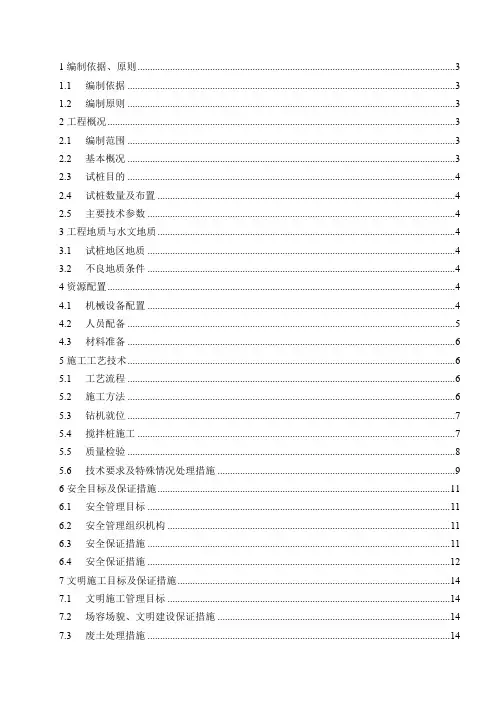

1 编制依据、原则 (3)1.1编制依据 (3)1.2编制原则 (3)2 工程概况 (3)2.1编制范围 (3)2.2基本概况 (3)2.3试桩目的 (4)2.4试桩数量及布置 (4)2.5主要技术参数 (4)3 工程地质与水文地质 (4)3.1试桩地区地质 (4)3.2不良地质条件 (4)4 资源配置 (4)4.1机械设备配置 (4)4.2人员配备 (5)4.3材料准备 (6)5 施工工艺技术 (6)5.1工艺流程 (6)5.2施工方法 (6)5.3钻机就位 (7)5.4搅拌桩施工 (7)5.5质量检验 (8)5.6技术要求及特殊情况处理措施 (9)6 安全目标及保证措施 (11)6.1安全管理目标 (11)6.2安全管理组织机构 (11)6.3安全保证措施 (11)6.4安全保证措施 (12)7 文明施工目标及保证措施 (14)7.1文明施工管理目标 (14)7.2场容场貌、文明建设保证措施 (14)7.3废土处理措施 (14)7.4其他文明施工保证措施 (15)8 附件 (15)1编制依据、原则1.1编制依据(1)《工程建设标准强制性条文（房屋建筑部分）》（2013年版）；(2)《城市综合管廊工程技术规范》（GB 50838－2015）；(3)《建筑工程施工质量验收统一标准》（GB 50300-2013）；(4)《建筑机械使用安全技术规程》(JGJ/T33-2001)；(5)《建筑施工场界环境噪声排放标准》（GB 12523-2011）；(6)《建筑施工安全检查标准》（JGJ59-2011）；(7)《建筑与市政工程施工现场专业人员职业标准》（JGJ/T205-2011）；(8)《建设工程文明施工标准》（DBJ07-2006）；(9) 上海市政工程设计研究院海口地下综合管廊试点工程基坑结构施工蓝图；(10) 海口地下综合管廊试点工程实施性施工组织设计；(11)中铁四局集团下发的《中铁四局项目施工管控约束性条款》；(12)中铁四局集团下发的《施工技术管理办法》；(11)本单位拥有的技术装备力量、机械设备状态、管理水平、工法及科技成果及积累的施工经验。
目录一、编制依据 (1)二、方案概述 (1)三、试桩施工准备 (2)四、试桩要求 (4)五、试桩目的 (4)六、试桩组织措施 (5)七、施工工艺流程 (5)八、三轴施工参数 (6)九、施工步骤 (7)十、质量验收标准 (8)十一、桩的强度检测 (9)十三、施工要求 (10)十四、质量控制 (10)十五、施工注意事项 (11)十六、安全保证措施 (12)十七、质量保证措施 (14)十八、文明施工保证措施 (15)附：试桩施工记录表一、编制依据（1）《深圳国际会展中心项目基坑支护工程施工图设计》中国铁道科学研究院深圳研究设计院；（2）《深圳市国际会展中心工程岩土工程勘察报告（详细勘察阶段第一版）》，深圳市水务规划设计院有限公司，2016年7月；（3）《建筑结构荷载规范》(GB50009-2001)（2006年版）；（4）《钢结构设计规范》（GB500017-2003）；（5）《混凝土结构设计规范》（GB500010-2002）；（6）《建筑深基坑支护技术规范》（JGJ120-2012）；（7）《深圳地区建筑深基坑支护技术规范》（SJG05-2011）；（8）《建筑桩基技术规范》（JGJ94-2008）;（9）《建筑基坑工程监测技术规范》（GB50497-2009）；（10）《建筑变形测量规范》（JGJ-2008）；（11）国家及广东省，深圳市现行的有关规定和标准。
二、方案概述1、三轴水泥土搅拌桩是采用专用钻机，用水泥作为固化剂与地基土进行原位的强制性搅拌，固化后形成水泥土墙体，充分利用水泥土强度达到基坑底部加固处理。
2、地质条件，该区域原始地貌多为鱼塘、滩涂，后经天海及软基处理后形成现状陆域。
原始地貌有塘尾涌、和平涌和玻璃围涌由东向西横穿本项目场地，现已在场地东侧设一条截流河将上述横穿河涌截流引排入珠江口。
根据深圳市地质图（1：50000）场地内无区域性断裂构造穿过，基岩由加里东期（Mr3）混合花岗岩。

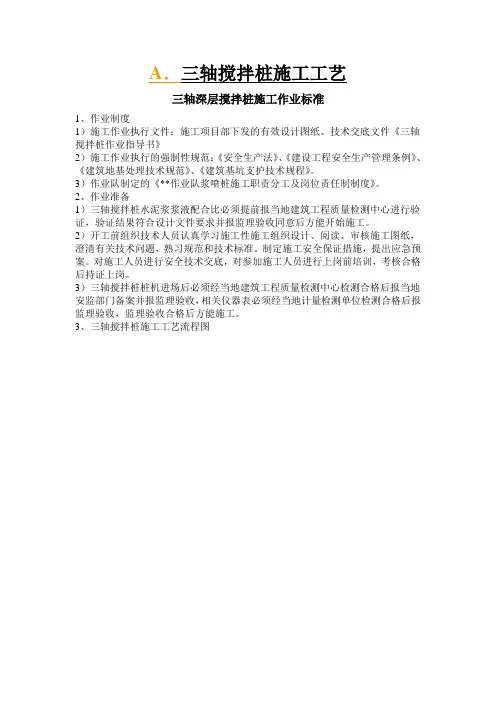

A．三轴搅拌桩施工工艺三轴深层搅拌桩施工作业标准1、作业制度1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作业指导书》2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。
3）作业队制定的《**作业队浆喷桩施工职责分工及岗位责任制制度》。
2、作业准备1）三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证结果符合设计文件要求并报监理验收同意后方能开始施工。
2）开工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟习规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。
3）三轴搅拌桩桩机进场后必须经当地建筑工程质量检测中心检测合格后报当地安监部门备案并报监理验收，相关仪器表必须经当地计量检测单位检测合格后报监理验收，监理验收合格后方能施工。
3、三轴搅拌桩施工工艺流程图4、施工工艺三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数。
待工艺试验经检测满足设计和质量要求后，方能进行大面积施工。
4.1 场地整平清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层务实回填粘性土，必要时可以搅拌石灰或水泥，确保桩机站位处地基稳定。
4.2 桩位布置按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩位误差±5CM。
（对于SMW工法桩，放样后做好测量技术复核单，报监理复核验收，确认无误后方能进行三轴搅拌桩施工）4.3 桩机就位搅拌桩机到达作业位置，由当班机长统一指挥，移动前仔细观察现场情况，确保移位平稳、安全，待桩机就位后，用吊锤检查调整钻杆与地面垂直角度，确保垂直度偏差不大于1%。
在桩机架上画出以米为单位的长度标记，以便钻杆入土时观察、记录钻杆的钻进深度，确保搅拌桩长不少于设计桩长。
