A．三轴搅拌桩施工工艺三轴深层搅拌桩施工作业标准1、作业制度1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作业指导书》2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。
3）作业队制定的《**作业队浆喷桩施工职责分工及岗位责任制制度》。
2、作业准备1）三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证结果符合设计文件要求并报监理验收同意后方能开始施工。
2）开工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟习规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。
3）三轴搅拌桩桩机进场后必须经当地建筑工程质量检测中心检测合格后报当地安监部门备案并报监理验收，相关仪器表必须经当地计量检测单位检测合格后报监理验收，监理验收合格后方能施工。

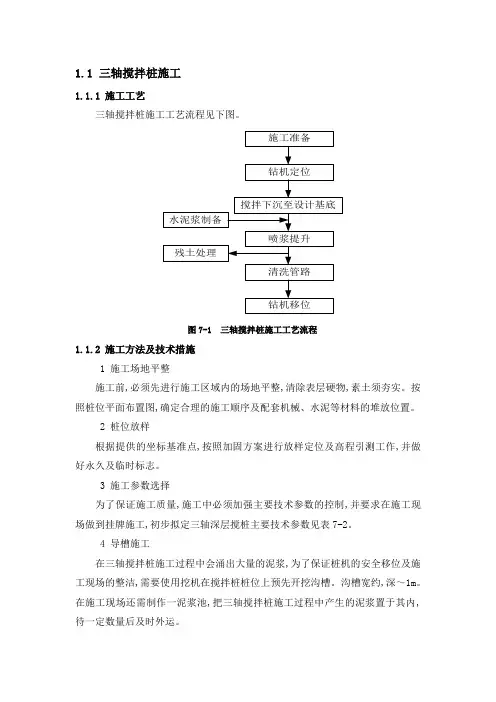

3、三轴搅拌桩施工工艺流程图4、施工工艺三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数。
待工艺试验经检测满足设计和质量要求后，方能进行大面积施工。
4.1 场地整平清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层务实回填粘性土，必要时可以搅拌石灰或水泥，确保桩机站位处地基稳定。
4.2 桩位布置按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩位误差±5CM。
（对于SMW工法桩，放样后做好测量技术复核单，报监理复核验收，确认无误后方能进行三轴搅拌桩施工）4.3 桩机就位搅拌桩机到达作业位置，由当班机长统一指挥，移动前仔细观察现场情况，确保移位平稳、安全，待桩机就位后，用吊锤检查调整钻杆与地面垂直角度，确保垂直度偏差不大于1%。
在桩机架上画出以米为单位的长度标记，以便钻杆入土时观察、记录钻杆的钻进深度，确保搅拌桩长不少于设计桩长。
4.4 备制水泥浆按成桩工艺试验确定配合比拌制水泥浆，待压浆前将水泥浆倒入储浆桶中，制备好的水泥浆滞留时间不得超过2小时。
4.5 预搅下沉启动浆喷机电动机，放松起重机或卷扬机钢丝绳，使浆喷桩机沿导向架自上而下浆喷切土下沉，开启灰浆泵同时喷浆，边喷浆边旋转，使水泥浆和原地基土充分拌合，直到下沉钻进至桩底标高，并原位喷浆30S以上。
4.6 提升喷浆搅拌确认浆液已经到桩底时，以试验确定的速度提升搅拌钻头，边喷浆边旋转，提升到离地面50cm处或桩顶设计标高后再关闭灰浆泵，在原位转动喷浆30s，以保证桩头均匀密实。
4.7 重复上下搅拌喷浆机提升到设计桩顶标高时，为使软土和水泥浆浆喷均与，再次将浆喷机边旋转边沉入土中，到设计加固深度后在将浆喷机提升出地面。
4.8 提钻、转移将搅拌钻头提出地面，停止主电机、空压机，填写施工记录表，桩机移位并校正桩机垂直度后进行下一根桩施工。
5 劳动组织作业队应配备专职项目负责人、技术负责人、专职安全员、领工员、工班长。
作业队下设水泥浆生产工班和桩机施工作业工班，桩机配备数量根据工程量大小和进度要求确定。
6 质量控制及检验1）三轴搅拌桩的质量控制应贯穿在施工的全过程，施工中必须随时检查施工记录和计量记录。
重点检查水泥用量、桩长、钻头提升速度、复搅次数和喷浆深度、停浆处理方法等。
2）正式开工前应做试验桩，确定合理的施工参数。
3）施工前，根据施工图纸对所有桩体进行编号，施工时按照编号桩体进行施工并及时做好施工记录。
4) 三轴搅拌桩在下沉和提升过程中保持螺杆匀速转动，匀速下钻，匀速提升。
注浆施工时严格控制浆喷桩搅拌下沉和提升速度，搅拌下沉速度不超过1米/分钟，提升速度不超过2米/分钟。
5）严格控制水泥浆浆液配比，为了防止浆液离析，水泥浆配置好后不得超过2小时。
6）经常对搅拌桩机进行维修保养，尽量减少施工过程中由于设备故障而造成的质量问题。
设专人负责操作，上岗前必须检查机械设备的性能，确保设备正常运转，相邻桩施工不得超过24小时，对于工法桩，若超过24小时，则需在工法桩外侧补桩。
7）为了确保搅拌桩桩位的准确度和垂直度，需使用定位卡，并注意起吊设备的平整度和导向架对地面的垂直度。
8）严禁使用过期水泥，受潮水泥，对每批水泥进行复核，合格后方能使用10）桩身质量检验成桩28d后，应截取桩体进行无侧限抗压强度试验，抽检率2%，且不小于3根。
在每根检测桩桩径方向1/4处、桩长范围内垂直钻孔取芯，观察其完整性、均匀性，拍摄取出芯样的照片，取不同深角的3个试样作无侧限抗压强度试验。
钻芯后的孔洞采用水泥砂浆灌注封闭。
7、安全、文明及环保要求7.1 施工安全1）设备拼装时指派专人负责安全监督指导，非工作人员严禁进入施工现场。
2）开工前必须进行安全三级教育，做好安全交底，每周进行一次安全生产自检活动。
3）制订完整的安全生产管理制度，明确分工，各负其责。
专职安全员负责日常安全生产检查，督促安全管理工作。
4）认真全面检查和清洗干净，防止泵体内有残渣和铁屑存在，各类密封圈必须完整良好，无泄漏现场。
5）安全阀中的安全销要进行试压检测，确保达到最高压力时。
6）制订专人负责泵，定期检测检修压力表。
7）高压泵死机、钻孔司机和浆液搅拌组等都要密切配合，一旦某部发生故障，应及时联系停泵停机，及时排除故障，做好运转情况的记录，以备日后复查分析。
8）加强监测工作，如发现地面开裂，沉降加速等情况，应立即停止施工，并采取有效的措施，在经现场施工监理确认安全，并上报业主及相关设计人员确定后方能继续进行施工。
9）高压胶管：使用时，不能超过压力范围，以免降低其使用寿命，同时应小于规定的最小弯曲半径，以免产生早起疲劳损坏。
7.2 文明施工、环境保护1）不在工地门前、围挡外侧以及公用场地堆放材料、水泥和垃圾等。
2）减少施工现场噪音对居民干扰。
3）施工中溢出的浆液或置换土应回收或外运处理，防止环境污染。
4）运输车辆出场均要检查车轮，做到不将污泥带出施工场地，排污（废泥浆外运）用密封槽罐车外运排放，做到不溢漏，不污染环境。
附：三轴搅拌桩参数计算实例B．三轴搅拌桩地基加固技术在苏州轨道交通一号线I-TS-01标的应用1、三轴搅拌桩加固优、缺点1.1 采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。
1.2 三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。
1.3 使用范围广。
水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。
同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向荷载的复合地基，基坑工程围护挡墙、被动区加固、防水帷幕等。
1.4 地基加固施工时，将要置换出一部分泥浆。
由于施工前开挖沟槽，避免了泥浆的益处，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法固结至使无法及时运到指定的弃土场，对施工现场的文明施工造成一定影响。
1.5 施工机械设备比较大，现场组装需要提供很大的施工场地。
机械设备从现场组装到调试需要一个星期的时间，所以三轴搅拌桩加固需要较大的施工场地。
2、工程概述3、三轴搅拌桩地基加固施工3.1 施工准备3.1.1 材料准备本标段车站地基加固采用P.C32.5复合型散装水泥，在使用前，应按规定频率对水泥进行抽检，现场应搭设2个存储60t水泥的水泥罐，以确保连续生产。
3.1.2 机械准备三轴搅拌桩地基加固主要机械有三轴深层搅拌机、灰浆泵、灰浆搅拌机、储浆罐、电脑流量计、所有计量设备均应通过检测机构标定合格后，方可用于生产。
3.1.3 加固体水泥用量的确定：根据地质报告确定被加固土体的性质，按设计要求水泥掺入比为实桩16%，空桩7%的水泥掺入量，计算出没延米的水泥用量。
其常规计算方法为：水泥用量（t）=加固体体积（m³）×土的天然密度（t/m³）×设计水泥掺量三轴搅拌桩每幅所加固的面积为1.495m³，但在设计和施工过程中每幅桩在横向和纵向都存在一定的搭接，以木渎站位例在设计上要求桩搭接250mm。
如果按照每幅桩1.495m³计算每幅桩的水泥用量，在250mm搭接处的水泥掺量由于搅拌成桩两次，在每次成桩都掺入水泥，这样在搭接处的水泥掺量将大于设计水泥掺量，水泥用量就会相应的增加。
在实际施工过程中，为了更好的解决该问题，同时又保证被加固土体的质量，一般做法为首先按照施工图纸计算出被加固体的体积，然后根据加固体的体积计算出加固体的总的水泥用量，在CAD图上按照比例画出桩位图，并计算出总的加固幅数。
然后用总的水泥用量除以总的加固幅数，就是没幅桩所需的水泥用量，这样能保证地基加固所需总的水泥用量不超过总的设计用量。
3.1.4 水泥浆液的配制：水灰比是影响工程质量的一个重要因素，过浓或浆液不足都会导致部分桩段少浆或缺浆；过稀，浆液冒出地表过多，不但浪费材料，而且影响桩身强度质量。
两者都会造成质量下降。
因此，合理地掌握浆液的水灰比是十分重要的，水灰比的调整按一下原则处理：1）在桩口有少量冒浆的前提下，应尽量采用浓度较高的水泥浆。
2）当水灰比确定下来后，不应随便更改，每桶水泥浆液通过体积比计量注入清水，添加水泥、外加剂，经充分搅拌后方能使用。
水泥浆液要严格按照设计控制水灰比，一般为0.8~1.5。
要求配制出的水泥浆具有较好的流动性、和易性。
施工中可用泥浆比重计控制水泥浆稠度以保证最佳的水灰比。
3.1.5 合理选好后台供浆位置，避免供浆线路过长，造成注浆压力损失及管道堵塞。
3.2 工艺试桩按照设计要求、地质实际情况和机械设备性能进行工艺试验桩。
3.2.1 深层搅拌桩施工是搅拌头将水泥浆和软土强制拌合，搅拌次数越多，拌合越均匀，水泥土的强度也越高。
但是搅拌次数越多，施工时间也越长，工效越低。
试桩的目的是为了寻求最佳的搅拌次数、进尺速度，确定不同土层的水泥用量、水灰比、泵送压力及施工工艺等。
以指导下一步水泥搅拌桩的大规模施工。
3.2.2 试桩不少于3根，在成桩7d后采取轻便触探法，根据触探击数判断桩身强度，14d后进行抽芯，观察搅拌和喷浆的均匀程度，判定各种水泥掺量及施工工艺的施工效果。
3.3 施工工艺3.3.1 平整场地：清除施工场地上的障碍物及杂物，将原地整平，一般整平后地表高程必须高出桩顶50cm左右，以便施工，并在地基加固范围内标出基坑内的障碍物，包括格构柱等。
如遇有池塘及洼地时应抽水清淤，回填粘性土料并予以压实，不得回填杂填土或生活垃圾。
