应用电子技术专升本试卷及答案

  • 格式：doc
  • 大小：764.10 KB
  • 文档页数：9

模拟电子技术基础试卷及参考答案 试卷一专升本试卷及其参考答案 试卷一（总分150分） （成人高等学校专升本招生全国统一考试电子技术基础试卷之一）

一、选择题（本大题10个小题，每小题4分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。）

1. 用万用表的R×100档测得某二极管的正向电阻阻值为500，若改用R×1k档，测量同一二极管，则其正向电阻值（ ） a. 增加 b. 不变 c. 减小 d. 不能确定 2. 某三极管各电极对地电位如图2所示，由此可判断该三极管（ ） a. 处于放大区域 b. 处于饱和区域 c. 处于截止区域 d. 已损坏

图2 3. 某放大电路在负载开路时的输出电压为6V，当接入2k负载后，其输出电压降为4V，这表明该放大电路的输出电阻为（ ） a. 10k b. 2k c. 1k d. 0.5k 4. 某放大电路图4所示.设VCC>>VBE,LCEO≈0，则在静态时该三极管处于（ ） a.放大区 b.饱和区 c.截止区 d.区域不定

图4 5. 图5所示电路工作在线性放大状态，设LR=RD//RL,则电路的电压增益为（ ） a.LmRg b.smLm1RgRg C.LmRg d.mL/gR 图5 6. 图5中电路的输入电阻Ri为（ ） a. Rg+(Rg1//Rg2) b. Rg//(Rg1+Rg2) c. Rg//Rg1//Rg2 d. [Rg+(Rg1//Rg2)]//(1+gm)RS 7. 直流负反馈是指（ ） a. 存在于RC耦合电路中的负反馈 b. 放大直流信号时才有的负反馈 c. 直流通路中的负反馈 d. 只存在于直接耦合电路中的负反馈 8. 负反馈所能抑制的干扰和噪声是（ ） a. 输入信号所包含的干扰和噪声 b. 反馈环内的干扰和噪声 c. 反馈环外的干扰和噪声 d. 输出信号中的干扰和噪声 9. 在图9所示电路中，A为理想运放，则电路的输出电压约为（ ） a. －2.5V b. －5V c. －6.5V d. －7.5V

图9 10. 在图10所示的单端输出差放电路中，若输入电压△S1=80mV, △S2=60mV,则差模输入电压△id为（ ） a. 10mV b. 20mV c. 70mV d. 140mV

图10 二、填空题（本大题共7个小题，18个空，每空2分，共36分。把答案填在题中横线上。）

11．当温度升高时，三极管的下列参数变化趋势为：电流放大系数 ，反向饱和电流ICBO ，IB不变时，发射结正向电压VBE 。

12．某放大电路的对数幅频特性如图12所示。由图可知，该电路的中频电压增益VmA= 倍。上限截止频率fH = Hz，下限截止频率fL = Hz。

图12 13．在图12中，当信号频率恰好为fH或fL时，实际电压增益为 dB。 14．串联负反馈只有在信号源内阻 时，其反馈效果才显著，并联负反馈只有在信号源内阻 时，其反馈效果才显著。 15．设输入信号为Iv，在反相比例运算电路中，运放两个输入端的共模信号ICv 与同相比例运算电路相比，反相输入例运算电路的输入电阻 。 16．图16中各电路的交流反馈类型和极性（反馈组态）分别为：图（a）为 反馈，图（b）为 反馈，图（c）为 反馈。

图16 17．试决定下列情况应选用的滤波器类型。当有用信号频率低于500Hz时，宜选用 滤波器；当希望抑制50Hz交流电源的干扰时，宜选用 滤波器；当希望抑制1kHz以下的信号时，宜选用 滤波器。

三、分析计算题（本大题共9个小题，共74分） 18．（本题满分10分） 图18所示电路 中，100，VBE=0.6V，rbb’=100,试求： （1）静态工作点； （2）中频段的io/VVAV； （3）输入电阻Ri及输出电阻Ro；

（4）中频段的so/VVAVS

图18 19．（本题满分9分） 两级放大电路如图19所示.设两个三极管的。、r、r、bebe已知2121 (1)指出T1和T2各属何种组态 (2)画出中频区h参数小信号等效电路图; (3)写出输入电阻Ri和输出电阻Ro的计算公式;

(4)写出电压增益io/VVAV和so/VVAVS的表达式。

图19 20.(本题满分8分) 电路如图20所示 (1)指出电路中级间交流反馈的类型和极性(反馈组态);

(2)设满足深度负反馈条件,试估算电压增益so/VVAVS。

图20 21.(本题满分7分) 电路如图21所示.设A1~A3为理想运放,i为正弦波,其周期T=lms,当t=0时，o3为0V，试定性画出01. 02. 03的波形(只需画一个周期) 图21 22.(本题满分9分) 设图22所示电路中，A1、A2、A3均为理想运放。 (1) A1、A2、A3分别组成何种基本运算电路； (2)列出o1、o2、o3的表达式.

图22 23.(本题满分8分) 图23所示电路中，T1、T2特性对称，A为理想运放。 (1) 判断级间反馈类型和极性（反馈组态）； (2)设满足深度负反馈条件,已知△1=500mV,近似估算AVF=△0/△1和△0的值。

图23 24．（本题满分6分） OCL功放电路如图24所示，输入电压为正弦波，T1、T2的特性完全对称。 (1) 动态时，若出现交越失真，应调整哪个电阻，如何调整？ (2) 设三极管饱和压降约为0V。若希望在负载8LR的喇叭上得到9W的信号功率输出，则电源电压VCC值至少应取多少？ 图24 25．（本题满分9分） 串联型稳压电路如图25所示，设A为理想运放，求： （1）流过稳压管的电流IZ=？ （2）输出电压Vo=？ （3）若将R3改为k5.2~0可变电阻，则最小输出电压Vomin及最大输出电压Vomax的值各为多少？

图25 图26 26．（本题满分8分） 正弦波振荡电路如图26所示，A为理想运放， (1) 请标出A的同相端“+”和反本端“－”； (2) 若电路起振，估算振荡频率?0f (3) 为稳幅的需要，非线性电阻Rt，应具有正温度系数还是负温度系数？ 试卷—参考答案 一、选择题 1.a 2.d 3.c 4.b 5.c 6.a 7.c 8.b 9.a 10.b 二、填空题 11.增大，增大，减小 12.100，2×106，20 13.37 14.很小，很大

15.0，Iv，较小 16.电流串联负，电流并联负，电压并联负 17.低通，带阻，高通 三、分析计算题 18.

(1) V48.2100333310b2b1b2CCBRRRVV mA94.08.12.06.048.2eFBEBECRRVVII

μA94CBII

V3.5594.010)(eRcCCCCERRRIVV

(2) k9.294.02610110026)1(EbbbeIrr FbeLCFbeLio

)(1r)//()(1rRRRRRVVAV





5.62.01019.25.1100 (3) k12])1(//[//Fbeb2b1iRrRRR k3coRR

(4) 9.4siisoVSRRRAVVAV 19. (1) T1——共集（射集输出器） T2——共射 (2) 画出中频区h参数小信号等效电路如图A19所示。

图A19 (3) )]//////)(1(//[be2b22b211e1be1b1irRRRrRR c2oRR

(4) 21ioVVVAAVVA 1)1()1(e11be1e11io11RrRVVAV



，

be2b22b21e1e1//////rRRRR

be2Lc22o1o2)//(rRRVVAV





isiso

RRRAVVAVVs



20. (1) 电压串联负反馈

(2) 20e1e1fioFRRRVVAV 21. 定性画出o1、o2、及o3的波形如图A21所示。

图A21 22. (1) A1——同相比例运算电路 A2——反相求和电路 A3——差分运算电路(或减法电路)

(2) 11o13 )(1312o2

)23(2)(50100131211o1o2o3 23. (1) 电压并联负反馈

(2) V510F1obf1oFVVARRAvvvv 24. (1) 增大R2。

合集下载

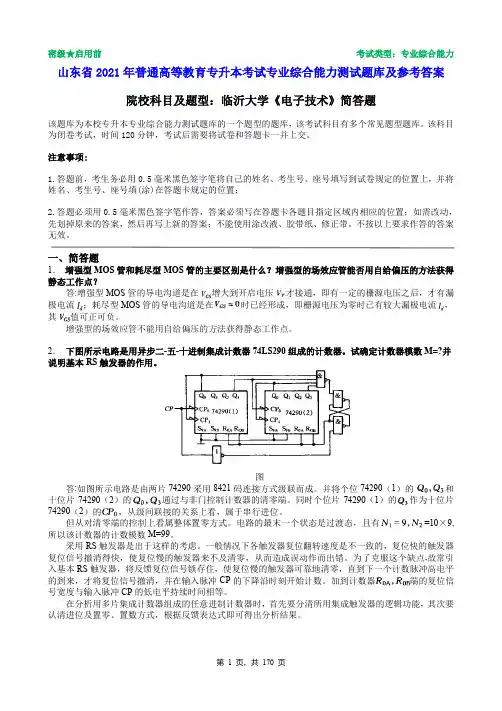

临沂大学2021年普通专升本统一考试电子技术简答题题库

临沂大学2021年普通专升本统一考试电子技术简答题题库

密级★启用前考试类型：专业综合能力山东省2021年普通高等教育专升本考试专业综合能力测试题库及参考答案院校科目及题型：临沂大学《电子技术》简答题该题库为本校专升本专业综合能力测试题库的一个题型的题库，该考试科目有多个常见题型题库。

该科目为闭卷考试，时间120分钟，考试后需要将试卷和答题卡一并上交。

注意事项:1.答题前，考生务必用0.5毫米黑色签字笔将自己的姓名、考生号、座号填写到试卷规定的位置上，并将姓名、考生号、座号填(涂)在答题卡规定的位置；2.答题必须用0.5毫米黑色签字笔作答，答案必须写在答题卡各题目指定区域内相应的位置；如需改动，先划掉原来的答案，然后再写上新的答案；不能使用涂改液、胶带纸、修正带。

不按以上要求作答的答案无效。

一、简答题1．增强型MOS管和耗尽型MOS管的主要区别是什么？增强型的场效应管能否用自给偏压的方法获得静态工作点？答:增强型MOS管的导电沟道是在增大到开启电压才接通，即有一定的栅源电压之后，才有漏极电流；耗尽型MOS管的导电沟道是在时已经形成，即栅源电压为零时已有较大漏极电流，其值可正可负。

增强型的场效应管不能用自给偏压的方法获得静态工作点。

2．下图所示电路是用异步二-五-十进制集成计数器74LS290组成的计数器。

试确定计数器模数M=?并说明基本RS触发器的作用。

图答:如图所示电路是由两片74290采用8421码连接方式级联而成。

并将个位74290（1）的和十位片74290（2）的通过与非门控制计数器的清零端。

同时个位片74290（1）的作为十位片74290（2）的，从级间联接的关系上看，属于串行进位。

但从对清零端的控制上看属整体置零方式。

电路的最末一个状态是过渡态，且有=10×9,所以该计数器的计数模数M=99。

采用RS触发器是出于这样的考虑。

一般情况下各触发器复位翻转速度是不一致的，复位快的触发器复位信号撤消得快，使复位慢的触发器来不及清零，从而造成误动作而出错。

专升本(电子表格软件Excel+2010)真题试卷汇编2

专升本(电子表格软件Excel+2010)真题试卷汇编2

专升本（电子表格软件Excel 2010）真题试卷汇编2(总分：100.00，做题时间：120分钟)一、填空题(总题数：4，分数：14.90)1.Excel中，公式“=COUNTIF(工资，“>1000 9”)”的值为26，其含义是__________。

（分数：3.80）填空项1:__________________ （正确答案：工资大于1000的记录有26条）解析：2.在Excel 2010中，若存在一张二维表，其第5列是学生奖学金，第6列是学生成绩，已知第5行至第20行为学生数据，现要将奖学金总数填入第21行第5列，则该单元格填入__________。

（分数：3.70）填空项1:__________________ （正确答案：=sum(E5：E20)）解析：属于Excel中利用函数、公式以及单元格地址综合应用的题目。

分析如图4—7所示：第5列称为第E列，第6列称为F列。

在第21行第5列中，应该输入=sum(E5：E20)。

说明：读者要学会利用构造Excel表格来计算该类型题目。

实际上，题干中的“第6列”，以及向“第21行第5列”中输入公式都是没有用处的，属干扰信息。

3.在Excel中，使用筛选功能对某姓名列中自定义筛选条件，要求筛选姓氏为“张”的人员数据时，可在筛选条件中输入“等于”__________。

（分数：3.70）填空项1:__________________ （正确答案：张）解析：4.Excel中，在对数据进行分类汇总前，必须对数据进行__________。

（分数：3.70）填空项1:__________________ （正确答案：排序）解析：分类汇总是把数据清单中的数据分门别类地统计处理。

要对数据进行分类汇总，必须先对分类字段进行排序。

二、单选题(总题数：17，分数：62.90)5.在Excel中符号“＆”属于__________。

（分数：3.70）A.算数运算符B.比较运算符C.文本运算符（正确答案）D.单元格引用符解析：Excel中符号“&”属于文本运算符，其作用是将两个字符串连接，变为一个字符串。

电子技术基础(专升本)阶段性作业3

电子技术基础(专升本)阶段性作业3

电子技术基础(专升本)阶段性作业3总分：100分得分：96分一、单选题1. 共发射极放大器的输出电压和输入电压在相位上的关系是 (A) (B) (C) (D) 参考答案：C 您的回答：C 正确2. 在某放大电路中，测的三极管三个电极的静态电位分别为 只三极管是 (A) NPN (B) NPN(C) PNP (D) PNP 参考答案：A 您的回答：A 正确3. 利用集成运放构成电压放大倍数为-A 的放大器，1 AI > 0应选用(A) (B) (C) (D) 参考答案：C 您的回答：C 正确4. 集成运放工作在线性放大区，由理想工作条件得出两个重要规律是(A) U + = U —= 0，i + =i -(B) U + = U —= 0，i + =i - = 0(C) U + = U —，i +=i -= 0(D) U + = U —= 0，i +Mi - 参考答案：A 您的回答：A 正确5. 在典型的差动式直流放大器中， (A)(B) (C) (D) 参考答案：B您的回答：B 正确6. 在晶体三极管放大电路中，当输入电流一定时，若静态工作点设置太低将产 (4分)(A)饱和失真。

(4 分)0V 、-10V 、-9.3V ，则这 同相位相位差90o相位共为1800不能确定。

(4 分)型硅管 型锗管型硅管型锗管反相比例运算电路同相比例运算电路同相求和运算电路反相求和运算电路。

(4 分) F E 的作用是 _____对差模信号构成负反馈以提高放大器的稳定性 对共模信号构成负反馈以提高抑制零点漂移的能力 对差模信号构成正反馈以提高放大器的稳定性 对共模信号构成正反馈以提高抑制零点漂移的能力。

(4 分)(B)截止失真(C)不失真(D)正弦失真参考答案：B 您的回答：B正确7.当晶体管工作在放大区时，发射结电压和集电结电压应为(A)(B)(C)(D) 前者反偏、前者正偏、前者正偏、前者反偏、后者也反偏后者反偏后者也正偏后者正偏参考答案：B您的回答：B 8.直接耦合放大器级间耦合方式采用(A)(B)(C)(D) 正确。

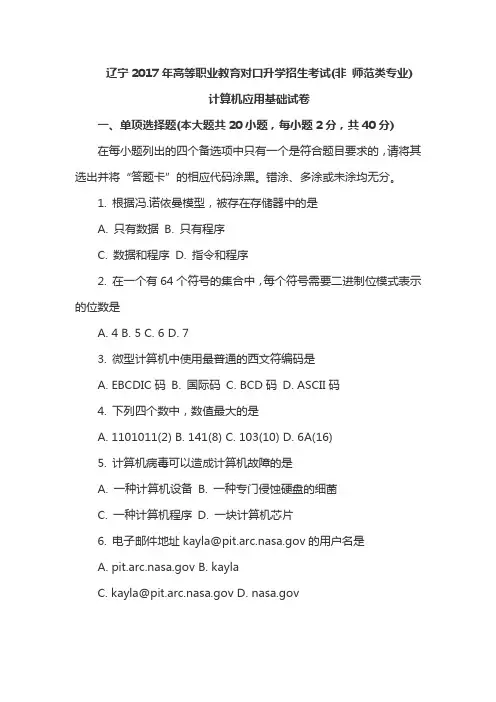

辽宁专升本2017年计算机真题答案
