系统分析与设计课后答案E-R图

7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。

所有各类书籍均可由书号惟一标识。

（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。

我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。

（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。

我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。

根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。

（２）转换为等价的关系模式结构。

答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。

（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。

（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。

（３）一个车间生产多种产品，产品有产品号和价格。

（４）一个车间生产多种零件，一个零件也可能为多个车间制造。

零件有零件号、重量和价格。

（５）一个产品由多种零件组成，一种零件也可装配出多种产品。

（６）产品与零件均存入仓库中。

（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。

试：（１）画出该系统的Ｅ-Ｒ图。

（２）给出相应的关系模式。

（３）画出该系统的层次模式图。

答：（１）该系统的Ｅ-Ｒ图如图12所示。

各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。

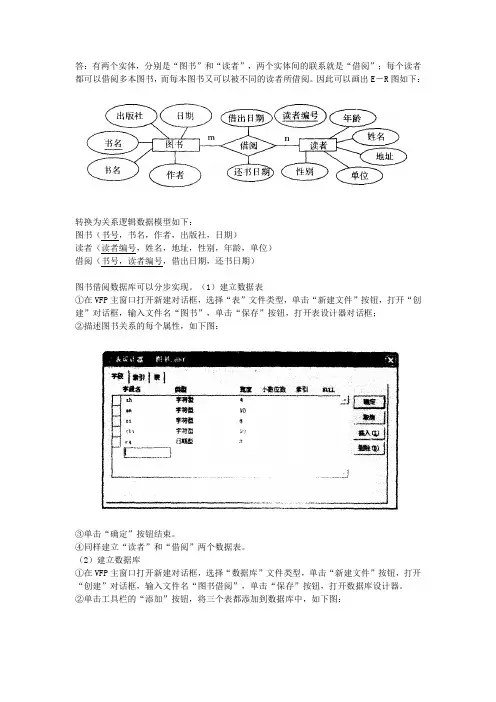

答：有两个实体，分别是“图书”和“读者”，两个实体间的联系就是“借阅”；每个读者都可以借阅多本图书，而每本图书又可以被不同的读者所借阅。

因此可以画出E－R图如下：
转换为关系逻辑数据模型如下：
图书（书号，书名，作者，出版社，日期）
读者（读者编号，姓名，地址，性别，年龄，单位）
借阅（书号，读者编号，借出日期，还书日期）
图书借阅数据库可以分步实现。

（1）建立数据表
①在VFP主窗口打开新建对话框，选择“表”文件类型，单击“新建文件”按钮，打开“创建”对话框，输入文件名“图书”，单击“保存”按钮，打开表设计器对话框；
②描述图书关系的每个属性，如下图：
③单击“确定”按钮结束。

④同样建立“读者”和“借阅”两个数据表。

（2）建立数据库
①在VFP主窗口打开新建对话框，选择“数据库”文件类型，单击“新建文件”按钮，打开“创建”对话框，输入文件名“图书借阅”，单击“保存”按钮，打开数据库设计器。

②单击工具栏的“添加”按钮，将三个表都添加到数据库中，如下图：
（3）建立数据字典
①打开表设计器为每个表的每个字段设置汉字标题，例如下图：
②按关系逻辑数据模型中各关系的码，设定各表的主索引和普通索引；
③建立关联如下图：
④在“读者”表设计器中用表达式：NL>=10 AND NL<=90定义“字段有效性”的规则，从而控制年龄在10~90岁之间，如下图：
从而控制借出日期不大于还书日期，如下图：
下图：
⑦用参照完整性控制的更新规则页面的“级联”选项，控制更新图书信息时能够自动更新借阅图书中图书编号，如下图：
学习是成就事业的基石。

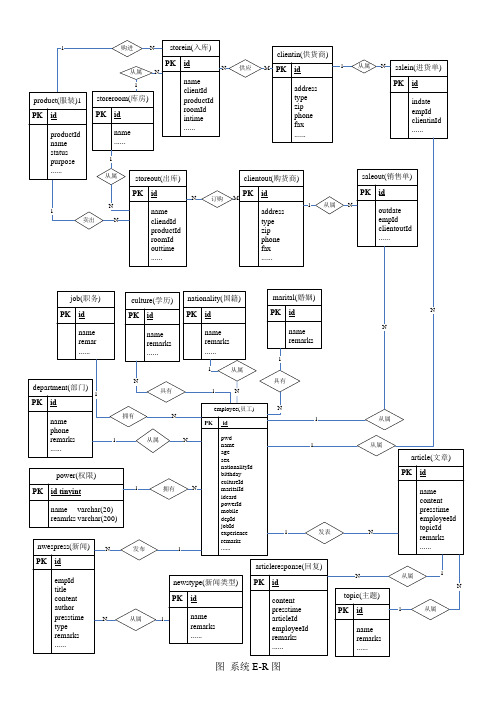

因此，由E-R图转换得到的20个关系模式如下所示，有下划线的属性为主码，带#号的属性为外码：1．商品库存：（商品编号、商品名称、商品类别、入库单价、出库单价、零售价格、供货商编号#、更新日期、备注信息）2．购货商：（购货商编号、购货商名称、地址、邮编、联系电话、联系人、购货商类别编号#、备注信息）3．供货商：（供货商编号、供货商名称、地址、邮编、联系电话、联系人电子邮件地址、联系人、备注）4．部门：（部门编号、部门名称、电话号码、备注）5．员工：（员工编号、姓名、年龄、联系电话、出生年月、地址、身份证号码、密码、籍贯编号#、学历编号#、职务编号#、部门编号#、权限编号#、婚否状况#、个人简历、备注）6．库房：（库房编号、库房名称、备注信息）7．进货单：（进货单编号、进货日期、员工编号#、供货商编号#、商品编号#、数量、单价、备注信息）8．入库单：（入库单编号、入库日期、员工编号#、供货商编码#、库房编号#、商品编号#、数量、单价、折扣、总金额、是否即时付款、是否记帐、预付比例、备注信息）9．销售单：（销售单编号、销售订货日期、员工编号、购货商编号#、商品编号#、单价、折扣、总金额、备注信息）10．出库单：（出库单编号、销售日期、员工编号#、购货商编码#、库房编号#、商品编号#、数量、单价、折扣、总金额、备注信息）11．新闻类型：（类型编号、类型名称、备注信息）12．新闻：（新闻编号、标题、内容、作者、发布时间、类型、备注）13．主题：（主题编号、名称、备注信息）14．文章：（文章编号、名称、内容、发表时间、员工编号#、主题类型编号#、备注信息）15．文章回复信息：（回复编号、内容、发表时间、员工编号#、对应文章编号#、备注信息）16．职务：（职务编号、名称、备注信息）17．婚姻状况：（类别编号、婚姻中文名、备注信息）18．籍贯：（类别编号、城市中文名、备注信息）19．学历：（类别编号、学历中文名、备注信息）20．权限：（权限类别编号、权限名称、备注信息）。

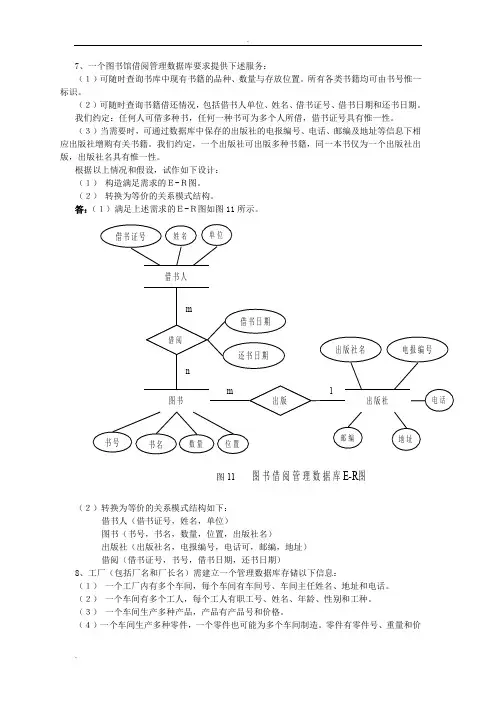

7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。

所有各类书籍均可由书号惟一标识。

（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。

我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。

（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。

我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。

根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。

（２）转换为等价的关系模式结构。

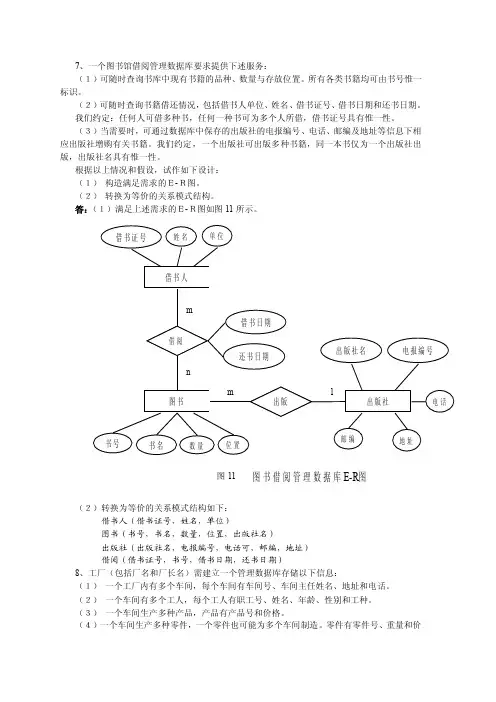

答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。

（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。

（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。

（３）一个车间生产多种产品，产品有产品号和价格。

（４）一个车间生产多种零件，一个零件也可能为多个车间制造。

零件有零件号、重量和价格。

（５）一个产品由多种零件组成，一种零件也可装配出多种产品。

（６）产品与零件均存入仓库中。

（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。

试：（１）画出该系统的Ｅ-Ｒ图。

（２）给出相应的关系模式。

（３）画出该系统的层次模式图。

答：（１）该系统的Ｅ-Ｒ图如图12所示。

各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。

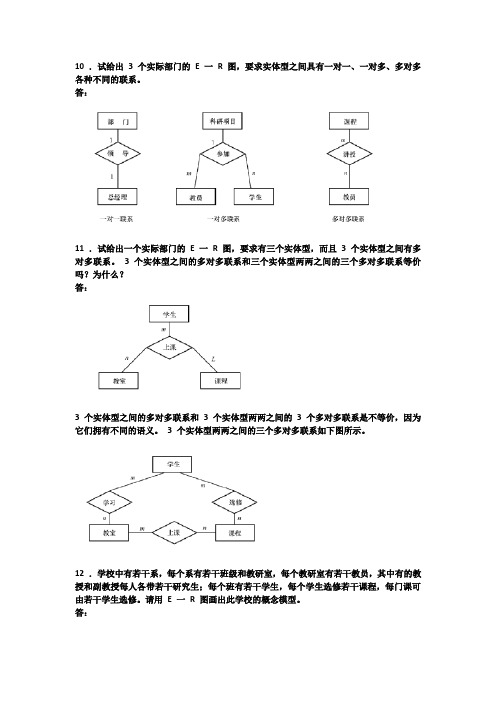

10 ．试给出3 个实际部门的E 一R 图，要求实体型之间具有一对一、一对多、多对多各种不同的联系。

答：11 ．试给出一个实际部门的E 一R 图，要求有三个实体型，而且3 个实体型之间有多对多联系。

3 个实体型之间的多对多联系和三个实体型两两之间的三个多对多联系等价吗？为什么？答：3 个实体型之间的多对多联系和3 个实体型两两之间的3 个多对多联系是不等价，因为它们拥有不同的语义。

3 个实体型两两之间的三个多对多联系如下图所示。

12 ．学校中有若干系，每个系有若干班级和教研室，每个教研室有若干教员，其中有的教授和副教授每人各带若干研究生；每个班有若干学生，每个学生选修若干课程，每门课可由若干学生选修。

请用 E 一R 图画出此学校的概念模型。

答：13 ．某工厂生产若干产品，每种产品由不同的零件组成，有的零件可用在不同的产品上。

这些零件由不同的原材料制成，不同零件所用的材料可以相同。

这些零件按所属的不同产品分别放在仓库中，原材料按照类别放在若干仓库中。

请用 E 一R 图画出此工厂产品、零件、材料、仓库的概念模型。

答：14 ．试述层次模型的概念，举出三个层次模型的实例。

答：( l ）教员学生层次数据库模型( 2 ）行政机构层次数据库模型18 ．现有一局部应用，包括两个实体：“出版社”和“作者”，这两个实体是多对多的联系，请读者自己设计适当的属性，画出 E 一R 图，再将其转换为关系模型（包括关系名、属性名、码和完整性约束条件）。

答：关系模型为：作者（作者号，姓名，年龄，性别，电话，地址）出版社（出版社号，名称，地址，联系电话）出版（作者号，出版社号，书的数量）出版关系的主码作者号，出版社号分别参照作者关系的主码作者号和出版社关系的主码出版社号。

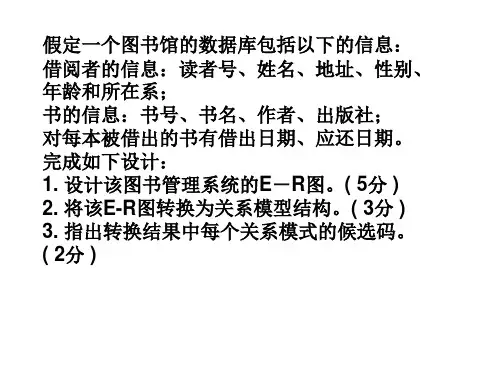

19 ．请设计一个图书馆数据库，此数据库中对每个借阅者保存读者记录，包括：读者号，姓名，地址，性别，年龄，单位。

对每本书存有：书号，书名，作者，出版社。

对每本被借出的书存有读者号、借出日期和应还日期。

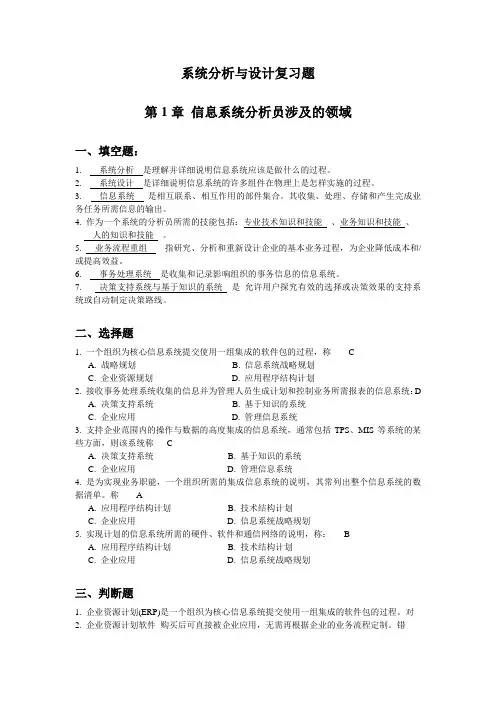

系统分析与设计复习题第1章信息系统分析员涉及的领域一、填空题：1. 系统分析是理解并详细说明信息系统应该是做什么的过程。

2. 系统设计是详细说明信息系统的许多组件在物理上是怎样实施的过程。

3. 信息系统是相互联系、相互作用的部件集合。

其收集、处理、存储和产生完成业务任务所需信息的输出。

4. 作为一个系统的分析员所需的技能包括：专业技术知识和技能、业务知识和技能、人的知识和技能。

5. 业务流程重组指研究、分析和重新设计企业的基本业务过程，为企业降低成本和/或提高效益。

6. 事务处理系统是收集和记录影响组织的事务信息的信息系统。

7. 决策支持系统与基于知识的系统是允许用户探究有效的选择或决策效果的支持系统或自动制定决策路线。

二、选择题1. 一个组织为核心信息系统提交使用一组集成的软件包的过程，称 CA. 战略规划B. 信息系统战略规划C. 企业资源规划D. 应用程序结构计划2. 接收事务处理系统收集的信息并为管理人员生成计划和控制业务所需报表的信息系统：DA. 决策支持系统B. 基于知识的系统C. 企业应用D. 管理信息系统3. 支持企业范围内的操作与数据的高度集成的信息系统，通常包括TPS、MIS等系统的某些方面，则该系统称 CA. 决策支持系统B. 基于知识的系统C. 企业应用D. 管理信息系统4. 是为实现业务职能，一个组织所需的集成信息系统的说明，其常列出整个信息系统的数据清单。

称 AA. 应用程序结构计划B. 技术结构计划C. 企业应用D. 信息系统战略规划5. 实现计划的信息系统所需的硬件、软件和通信网络的说明，称： BA. 应用程序结构计划B. 技术结构计划C. 企业应用D. 信息系统战略规划三、判断题1. 企业资源计划(ERP)是一个组织为核心信息系统提交使用一组集成的软件包的过程。

对2. 企业资源计划软件购买后可直接被企业应用，无需再根据企业的业务流程定制。

错3. 事务处理系统收集的数据将被信息管理系统接收并生成管理报表等。

E-R图设计与练习-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN实验一、E-R图设计与练习一．实验目的通过VISIO中的示例复习E-R图设计与使用的基本理论，掌握VISIO综合绘图软件中数据库模型图的基本操作，通过对某一系统的E-R图设计练习，理解E-R图设计过程。

二.实验内容1、设计库存管理系统的E-R图。

2、由E-R图推导出数据库的逻辑模型。

3、用VISIO制作上述企业库存管理中的E-R图三、实验步骤（1）、分析所要描述的对象，即为库存管理信息系统，对整个系统进行大概规划。

（2）、把所要了解的外部个体及其属性，还有它们之间的联系，一个个的整理出来。

具体如下：供应商属性：供应商名称、供应商地址产品属性：产品号、产品名称、产品种类、入库日期、入库号仓库属性：仓库代码、仓库名称、地理位置顾客属性：联系人、联系方式、联系地址职员属性：姓名、职员ID、权限提供属性：单价、产品种类、供货量存放属性：入库时间、种类、存放量出库属性：出库量、出库时间、产品种类、单价工作属性：上班时间（3）把实体与实体之间的联系整理一下。

整理后如下：a、供货商和产品通过“提供”建立联系；b、产品和仓库通过“存放”建立联系；c、产品和顾客之间通过“出库”建立联系；d、仓库和职员之间通过“工作”建立联系。

（4）最后建立ER图，把实体以矩形描述，属性用椭圆型描述，联系用菱形描述，然后把这些对象连接起来，构成一个完整的ER图。

ER图如下图所示：四、实验分析与总结此次试验我们更深刻的了解了如何去建立一个完整的ER图，理解了建立ER图的各个步骤。

首先要分析所要描述的对象，再分析该对象的外部实体，理清外部实体的各个属性以及不同的外部实体之间是通过什么方式建立联系，最后建立一个完整的ER图。

具体的实验深化了课堂的理论知识，课堂的学习为具体实践提供理论依据，课堂的理论学习和实验课具体实践的相结合，是我更容易掌握这部分的知识。

数据库系统工程师-数据库设计与E-R模型(总分60, 做题时间90分钟)试题1阅读下列说明和图，根据要求回答下列问题[说明]某企业决定开发一个企业仓储管理系统，由李工承担系统的设计工作。

该系统的网络连接如图4-26所示。

该企业有多个仓库，如图4-26所示的中心数据库存储了各个仓库中每种货物的库存信息。

每个仓库配备一台前端机，进出货物均由前端机辅助实现。

管理员每天上班时，通过前端机从中心数据库的库存表中读取本仓库各种货物的库存数，每个仓库的当日业务数据也都暂存在前端机中，当天业务结束后，再将前端机中存储的数据传输到主机进行存储与汇总。

每个仓库可以存放多种货物，但同一种货物不能存放在不同的仓库中。

每个仓库有多个管理员，但每个管理员只管理一个仓库。

货物出库/入库时，由仓库管理员将货物的条码通过阅读器输入前端机中，货物数量的默认值为1，可以由管理员修改。

前端机根据输入的货物信息，打印“出库/入库”清单。

出库/入库单中同一种货物最多只出现一次，每份出库/入库单由流水号唯一标识。

表4-35是一个出库单的实例。

该系统处理业务的过程如下。

(1) 初始化：前端机根据仓库号从货物表中读取本仓库中每种货物的货物编码、库存量、货物名称和单价。

(2) 登记出库/入库信息：由前端机存储每一笔“出库/入库”记录。

(3) 汇总：在每个工作日结束前汇总当日各种货物的“出库/入库”量至日汇总表。

(4) 更新库存表：根据当日的汇总信息更新货物的库存。

图4-27所示为与该系统对应的实体联系图(不完整)。

李工经过分析，设计出如下关系模式。

出入库单(流水号,出入库标志,管理员号,时间)出入库记录(货物编码,数量,流水号)日汇总表(日期,货物编码,数量,出入库标志)仓库(仓库号,仓库名,仓库电话)管理员(管理员号,姓名,仓库号)货物( (a) )注：时间格式为年-月-日时:分；日期格式为年-月-日。

1. 根据题意，请将货物关系模式的属性(即(a)空缺处)补充完整。
