汽车空调压力传感器

新能源汽车空调系统故障如何排查随着新能源汽车的普及，其空调系统的正常运行对于驾驶者和乘客的舒适体验至关重要。

然而，与传统燃油汽车相比，新能源汽车的空调系统在结构和工作原理上存在一定差异，这也使得故障排查变得更加复杂。

当新能源汽车的空调系统出现故障时，我们可以通过以下几个方面进行排查。

一、外观检查首先，对空调系统的外观进行检查是必不可少的。

查看空调管路是否有明显的损坏、泄漏或磨损迹象。

特别是连接部位，如接头、密封圈等，如有油渍或冷媒泄漏的痕迹，很可能存在泄漏问题。

检查空调压缩机的皮带或传动部件，确保其没有松动、磨损或断裂。

如果皮带过松或磨损严重，会影响压缩机的工作效率。

同时，观察冷凝器和蒸发器的表面是否有污垢、杂物堆积。

这些污染物会影响热交换效率，导致空调制冷或制热效果不佳。

二、电气系统检查新能源汽车空调系统的电气部分是故障排查的重点之一。

检查相关的保险丝是否熔断，如果保险丝熔断，需要查找导致电流过载的原因。

查看空调控制面板的按键和显示屏是否正常工作。

如果按键无反应或显示屏显示异常，可能是控制面板本身出现故障，或者是与控制面板连接的线路存在问题。

检测空调系统中的传感器，如车内温度传感器、车外温度传感器、压力传感器等。

这些传感器的故障会导致空调系统无法准确感知环境和系统状态，从而影响其正常运行。

另外，检查空调电机、风扇等电气部件的工作情况。

可以通过听声音、观察转动是否顺畅等方式来判断其是否正常运转。

三、冷媒压力检查冷媒压力的正常与否对空调系统的性能有着直接影响。

使用专业的冷媒压力表，连接到空调系统的高低压接口，测量冷媒的压力。

在制冷状态下，低压侧的正常压力一般在 015 025 MPa 之间，高压侧的正常压力在 13 17 MPa 之间。

如果压力过低，可能是冷媒泄漏；压力过高，则可能是冷媒加注过多或系统存在堵塞。

需要注意的是，在测量冷媒压力时，要确保空调系统处于工作状态，并且按照正确的操作步骤进行测量，以获得准确的结果。

汽车各类传感器的结构介绍与工作原理解析在现代社会，传感器的应用已经渗透到人类的生活中。

传感器是一种常见的装置，主要起到转换信息形式的作用，大多把其他形式的信号转换为更好检测和监控的电信号。

汽车传感器作为汽车电子控制系统的信息源，把汽车运行中各种工况信息转化成电讯号输送给中央控制单元，才能使发动机处于最佳工作状态。

发动机、底盘、车身的控制系统，另外还有导航系统都是汽车传感器可以发挥作用的位置；汽车传感器还可检测汽车运行的状态，提高驾驶的安全性、舒适性。

汽车中的传感器按测量对象可分为温度、压力、流量、气体浓度、速度、光亮度、距离等。

以应用区域来分，又可分为作用于发动机、底盘、车身、导航系统等。

按输出信号，有模拟式的也有数字式的。

按功能分，有控制汽车运行状态的，也有检测汽车性能及工作状态的。

下面我们就按功能分别具体介绍汽车控制用传感器以及汽车性能检测传感器。

一、汽车控制用传感器1、发动机控制系统用传感器流量传感器汽车中的流量传感器大多测发动机空气流量和燃料流量，它能将流量转换成电信号。

其中空气流量传感器应用更多，主要用于监测发动机的燃烧条件、起动、点火等，并为计算供油量提供依据。

按原理分为体积型、质量型流量计，按结构分为热膜式、热线式、翼片式、卡门旋涡式流量计。

翼片式流量计测量精度低且要温度补偿；热线式和热膜式测量精度高，无需温度补偿。

总的来说，热膜式流量计因为较小的体积，更受工业化生产的青睐。

2、压力传感器压力传感器主要以力学信号为媒介，把流量等参数与电信号联系起来，可测量发动机的进气压力、气缸压力、大气压、油压等，常用压力传感器可分为电容式、半导体压阻式、差动变压器式和表面弹性波式。

电容式多检测负压、液压、气压，可测 20～100kPa 的压力，动态响应快速敏捷，能抵御恶劣工作条件；压阻式需要另设温度补偿电路，它常用于工业生产；相对于差动变压器式不稳定的数字输出，表面弹性波式表现最优异，它小巧节能、灵敏可靠，受温度影响小。

新能源汽车空调系统故障如何排查随着新能源汽车的日益普及，其空调系统的正常运行对于驾驶者和乘客的舒适体验至关重要。

然而，就像其他任何复杂的机械和电子系统一样，新能源汽车的空调系统也可能会出现故障。

当遇到空调不制冷、制热效果不佳、风量异常等问题时，如何准确地排查故障原因就显得尤为重要。

下面我们就来详细探讨一下新能源汽车空调系统故障的排查方法。

首先，我们需要了解新能源汽车空调系统的基本组成部分。

一般来说，它包括压缩机、冷凝器、蒸发器、膨胀阀、空调管路、传感器、控制面板以及风扇等。

这些部件协同工作，以实现车内温度的调节和空气的循环。

当空调系统出现故障时，我们可以从以下几个方面入手进行排查：1、检查电源和电路首先，确认车辆的电池电量是否充足，因为低电量可能会影响空调系统的正常运行。

检查空调系统的保险丝是否熔断，如果熔断，需要更换新的保险丝。

检查相关的电路连接是否松动、腐蚀或破损，特别是连接器和接线端子处。

2、观察控制面板和显示屏查看空调控制面板上的指示灯和显示信息，是否有故障代码或异常提示。

确认温度、风速、模式等设置是否正确，如果设置不当，可能会导致空调效果不佳。

3、检查压缩机听一听压缩机是否在工作，如果没有运转声音，可能是压缩机故障。

检查压缩机的皮带是否松动、断裂或磨损，如果有问题，需要及时调整或更换。

4、查看冷凝器和蒸发器检查冷凝器表面是否有污垢、杂物堵塞，影响散热效果。

如果有，需要进行清洁。

观察蒸发器是否有结霜或结冰现象，如果有，可能是制冷剂不足或膨胀阀故障。

5、检查制冷剂通过专业的工具检测制冷剂的压力和量是否正常。

如果制冷剂不足，需要补充；如果制冷剂过量，也会影响空调性能。

检查制冷剂是否有泄漏，可以使用检漏仪或在系统连接处涂抹肥皂水，观察是否有气泡产生。

6、检查风扇确认风扇是否正常运转，如果风扇不转或转速异常，会影响冷凝器和蒸发器的散热和吸热效果。

检查风扇电机是否故障，以及风扇的控制电路是否正常。

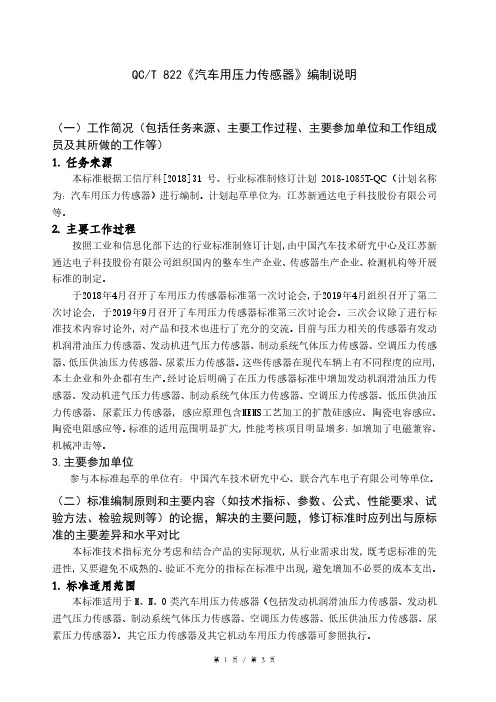

QC/T 822《汽车用压力传感器》编制说明（一）工作简况（包括任务来源、主要工作过程、主要参加单位和工作组成员及其所做的工作等）1. 任务来源本标准根据工信厅科[2018]31号、行业标准制修订计划2018-1085T-QC（计划名称为：汽车用压力传感器）进行编制。

计划起草单位为：江苏新通达电子科技股份有限公司等。

2. 主要工作过程按照工业和信息化部下达的行业标准制修订计划，由中国汽车技术研究中心及江苏新通达电子科技股份有限公司组织国内的整车生产企业、传感器生产企业、检测机构等开展标准的制定。

于2018年4月召开了车用压力传感器标准第一次讨论会，于2019年4月组织召开了第二次讨论会，于2019年9月召开了车用压力传感器标准第三次讨论会。

三次会议除了进行标准技术内容讨论外，对产品和技术也进行了充分的交流。

目前与压力相关的传感器有发动机润滑油压力传感器、发动机进气压力传感器、制动系统气体压力传感器、空调压力传感器、低压供油压力传感器、尿素压力传感器。

这些传感器在现代车辆上有不同程度的应用，本土企业和外企都有生产。

经讨论后明确了在压力传感器标准中增加发动机润滑油压力传感器、发动机进气压力传感器、制动系统气体压力传感器、空调压力传感器、低压供油压力传感器、尿素压力传感器，感应原理包含MEMS工艺加工的扩散硅感应、陶瓷电容感应、陶瓷电阻感应等。

标准的适用范围明显扩大，性能考核项目明显增多：如增加了电磁兼容、机械冲击等。

3.主要参加单位参与本标准起草的单位有：中国汽车技术研究中心、联合汽车电子有限公司等单位。

（二）标准编制原则和主要内容（如技术指标、参数、公式、性能要求、试验方法、检验规则等）的论据，解决的主要问题，修订标准时应列出与原标准的主要差异和水平对比本标准技术指标充分考虑和结合产品的实际现状，从行业需求出发，既考虑标准的先进性，又要避免不成熟的、验证不充分的指标在标准中出现，避免增加不必要的成本支出。

桥式压力传感器工作原理桥式压力传感器是一种常用的压力测量设备，常用于工业、航空航天、汽车等领域。

它是通过利用驱动电源和敏感电阻构成的电桥，在受力时引起电桥失衡，进而产生电压输出。

其工作原理可分为：电桥原理、电阻应变效应和信号处理。

首先，我们先来了解一下电桥原理。

电桥以四个电阻为基础，分为两组，分别为驱动电阻和敏感电阻组。

其中，驱动电阻由恒定电压驱动，其电流通过敏感电阻组。

在无压力作用下，电桥处于平衡状态，相应输出为零。

当受到外部压力作用导致敏感电阻产生变形时，敏感电阻产生应变，进而引起电桥的不平衡。

不平衡程度与外部压力成正比。

接下来是电阻应变效应。

传感器中的敏感电阻通常采用金属薄膜电阻、刻蚀电阻或压片电阻。

这些电阻在受力时发生变形，产生电阻的相应变化。

压力作用导致敏感电阻的长度、宽度或厚度发生改变，从而改变了电阻值。

常用的电阻应变效应有拉应变和剪应变。

拉应变是指当外部力沿敏感电阻的长轴方向延展或压缩时，导致电阻值发生变化。

剪应变则是指当外部力平行于敏感电阻的平面上产生变化时，导致电阻值的改变。

信号处理是桥式压力传感器中的重要环节。

在信号处理电路中，通常采用差分放大器来将电桥的微小信号放大。

差分放大器由两个操作放大器组成，其中一个是非反相输入端，另一个是反相输入端。

电桥的输出信号通过差分放大器进行放大，并经过滤波器进行滤波，去除噪音。

最后，信号经过放大、调理和转换，输出为电压、电流或数字信号。

总结起来，桥式压力传感器的工作原理是利用驱动电源和敏感电阻构成的电桥，通过电阻应变效应，在受力时引起电桥失衡，从而改变电桥的电阻值。

通过信号处理电路对电桥的输出信号进行放大、滤波和转换，最终输出为可读取的物理量信号。

桥式压力传感器具有灵敏度高、输出稳定、精度高等特点，在工业生产和科学研究中起到重要作用。

它广泛应用于液体、气体压力的测量和控制领域，如水泵系统、液压设备、压缩机、空调系统、液位计等。

同时，桥式压力传感器的工作原理也可以延伸到其他领域，如温度传感和压力传感器的结合等，为不同行业的自动化控制提供可靠的测量手段。

传感器技术及应用总结
传感器技术是指将物理量、化学量、生物量等转换为电信号的技术。

传感器可以用于精确测量温度、压力、湿度、光强度、声音等物理量或化学量、生物量的参数，通常用于自动化控制、医疗设备、汽车、航空航天、仪器仪表等领域。

常见的传感器技术有：
1. 温度传感器：常见的有热电偶和热敏电阻。

主要应用于温度测量和控制领域，如烤箱、电炉、加热器等。

2. 压力传感器：主要应用于压力测量和控制领域，如汽车、空调、燃气灶等。

3. 光电传感器：包括光电开关、光电编码器、光电检测器等。

主要用于自动化控制、机器人、电子游戏等领域。

4. 加速度传感器：可以测量物体的加速度和震动幅度。

主要应用于汽车、航空航天、医疗设备等领域。

除此之外，还有湿度传感器、气体传感器、测量传感器等等。

传感器的应用非常广泛，可以用于工业控制、机械制造、环境监测、医疗设备、安全系统等领域。

例如，在汽车制造上，传感器可以用于测量车速、气压、温度等参数，提高车辆的性能和安全性。

在医疗设备上，传感器可以用于监测心率、血液氧含量、呼吸等参数，提高医疗设备的精度和安全性。

总之，传感器技术在各个领域中都有着重要的应用。

autoreset压力开关说明书（原创实用版）目录一、什么是压力开关二、压力开关的工作原理三、压力开关的使用方法和注意事项四、压力开关在汽车空调系统中的应用正文一、什么是压力开关压力开关是一种能够根据系统压力变化来控制电路通断的设备，常用于空调、制冷、液压等系统中，以保护系统的安全运行。

压力开关与普通开关最大的不同在于，它利用了压力传感器技术，能够实时检测系统压力，从而控制电路的通断。

二、压力开关的工作原理压力开关的工作原理主要基于压力传感器技术。

当系统压力变化时，压力传感器会产生相应的电信号，通过电信号处理器，控制开关的接通或断开。

通常，压力开关设有两个接点，即高低压接点。

当系统压力低于设定值时，高低压接点断开，以保护系统；当系统压力高于设定值时，高低压接点接通，使系统正常运行。

三、压力开关的使用方法和注意事项在使用压力开关时，首先要详细阅读说明书，了解产品的应用范围和安装方法。

在安装时，要确保压力开关的连接方式与系统相匹配，例如，采用英制管螺纹快速接头或铜管焊接式安装结构。

同时，要检查产品的应用程式和材料是否与产品说明书标示的一致。

在操作过程中，要遵循压力开关的使用说明，以免操作失误，造成人身伤害和财产损失。

四、压力开关在汽车空调系统中的应用在汽车空调系统中，压力开关主要用于保护压缩机。

当制冷剂压力达到0.196mpa 时，由于隔膜、蝶形弹簧和上弹簧的弹力大于制冷剂的压力，高低压接点断开，压缩机停转，实现低压保护。

当制冷剂压力达到 0.2mpa 以上时，高低压接点接通，压缩机正常运转。

当制冷剂压力达到 3.14mpa 以上时，会大于隔膜、碟形弹簧的弹力，碟形弹簧反转，以断开高低压接点，压缩机停转，实现高压保护。

第1页共1页。

常用传感器及功能
传感器是一种能够将物理量转化为电信号的装置，常用于工业自动化、环境监测、医疗诊断等领域。

以下是常用的传感器及其功能： 1. 温度传感器：用于测量物体的温度，常见于空调、冰箱、烤箱等家用电器。

2. 湿度传感器：用于测量空气中的湿度，常见于气象站、温室、空调等场合。

3. 光敏传感器：用于测量光强度，常见于自动照明系统、摄像机、光电开关等场合。

4. 压力传感器：用于测量物体的压力，常见于汽车、飞机、工业机械等领域。

5. 加速度传感器：用于测量物体的加速度，常见于汽车、手机、游戏控制器等领域。

6. 磁场传感器：用于测量磁场强度，常见于电子罗盘、磁力计、地震仪等场合。

7. 触摸传感器：用于检测物体的触摸或接近，常见于计算机、手机、电视机等场合。

8. 生物传感器：用于检测生物活动或生理参数，常见于医疗诊断、生命科学研究等领域。

以上是常用的传感器及其功能，随着科技的不断发展，新型传感器的应用也会越来越广泛。
