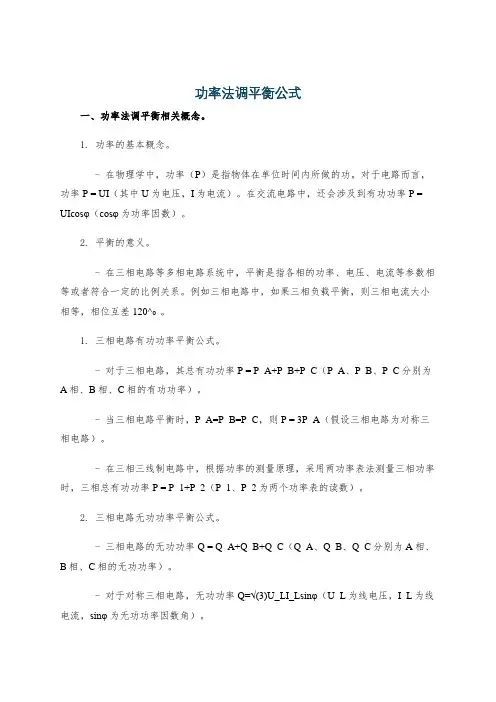

功率法调平衡公式一、功率法调平衡相关概念。

1. 功率的基本概念。

- 在物理学中，功率（P）是指物体在单位时间内所做的功。

对于电路而言，功率P = UI（其中U为电压，I为电流）。

在交流电路中，还会涉及到有功功率P = UIcosφ（cosφ为功率因数）。

2. 平衡的意义。

- 在三相电路等多相电路系统中，平衡是指各相的功率、电压、电流等参数相等或者符合一定的比例关系。

例如三相电路中，如果三相负载平衡，则三相电流大小相等，相位互差120^∘。

1. 三相电路有功功率平衡公式。

- 对于三相电路，其总有功功率P = P_A+P_B+P_C（P_A、P_B、P_C分别为A相、B相、C相的有功功率）。

- 当三相电路平衡时，P_A=P_B=P_C，则P = 3P_A（假设三相电路为对称三相电路）。

- 在三相三线制电路中，根据功率的测量原理，采用两功率表法测量三相功率时，三相总有功功率P = P_1+P_2（P_1、P_2为两个功率表的读数）。

2. 三相电路无功功率平衡公式。

- 三相电路的无功功率Q = Q_A+Q_B+Q_C（Q_A、Q_B、Q_C分别为A相、B相、C相的无功功率）。

- 对于对称三相电路，无功功率Q=√(3)U_LI_Lsinφ（U_L为线电压，I_L为线电流，sinφ为无功功率因数角）。

- 在三相三线制电路中，采用两功率表法测量无功功率时，Q=√(3)(P_1 - P_2)（P_1、P_2为特殊接线方式下两个功率表的读数）。

3. 单相电路功率平衡公式（补充说明）- 在单相电路中，如果有多个负载并联或串联，总功率P = P_1+P_2+·s+P_n （P_n为第n个负载的功率）。

对于串联电路，由于电流I相同，根据P = I^2R（R为电阻），可以通过调整电阻大小来调整功率分配，达到功率平衡。

对于并联电路，由于电压U相同，根据P=frac{U^2}{R}，可以通过调整电阻大小来平衡功率。

excel电量统计汇总表

excel电量统计汇总表

excel电量统计汇总表摘要：一、背景介绍1.Excel电量统计汇总表的作用2.电量统计汇总表在企业和个人生活中的应用二、Excel电量统计汇总表的制作方法1.数据的收集和整理2.创建Excel表格3.数据的输入和格式设置4.公式和函数的应用5.数据透视表和图表的使用三、电量统计汇总表的分析和解读1.电量的消耗情况分析2.用电量异常的原因查找3.节能措施和建议四、电量统计汇总表在节能减排中的作用1.提高节能意识2.促进节能技术的发展3.降低能源消耗正文：一、背景介绍随着社会的快速发展，电能已经成为我们生活和工作中不可或缺的能源。

然而，电能的过度消耗不仅给企业和个人带来了经济负担，还加剧了环境污染。

为了更好地管理和控制电能消耗，电量统计汇总表应运而生。

Excel电量统计汇总表是一种通过收集、整理、分析电能消耗数据，为企业和个人提供用电情况的参考依据的工具。

二、Excel电量统计汇总表的制作方法1.数据的收集和整理：首先需要收集各个用电设备的电能消耗数据，包括用电量、用电时间等。

整理这些数据，使之更加清晰明了，便于后续的分析和处理。

2.创建Excel表格：在Excel中创建一个新的工作表，设置好表格的行和列标题，为数据的输入和整理做好准备。

3.数据的输入和格式设置：将收集到的数据输入到Excel表格中，设置合适的单元格格式，使数据更加直观易懂。

4.公式和函数的应用：利用Excel提供的公式和函数，对电量数据进行统计和分析，如求和、平均值等。

5.数据透视表和图表的使用：创建数据透视表，对电量数据进行汇总和分组分析；制作图表，如柱状图、折线图等，直观地展示电量消耗情况。

三、电量统计汇总表的分析和解读1.电量的消耗情况分析：通过Excel电量统计汇总表，可以分析出各个设备的电量消耗情况，找出高耗电设备，为后续的节能措施提供依据。

2.用电量异常的原因查找：通过对比不同时间段的电量消耗数据，查找用电量异常的原因，如设备故障、用电习惯等。

能源平衡表

能源平衡表

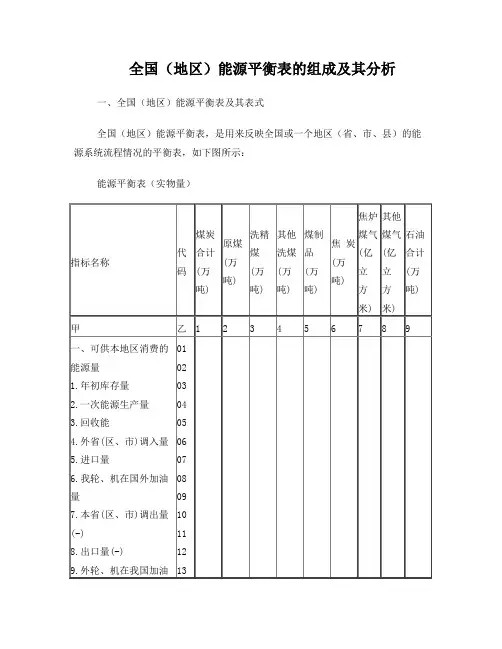

全国（地区）能源平衡表的组成及其分析一、全国（地区）能源平衡表及其表式全国（地区）能源平衡表，是用来反映全国或一个地区（省、市、县）的能源系统流程情况的平衡表，如下图所示：能源平衡表（实物量）续表说明：平衡关系(1)列平衡关系：第1栏等于2、3、4、5栏的代数和；第9栏等于10、11、12、13、14、15、16、18栏的代数和。

(2)行平衡关系：37=01+12-21-23；第01行等于02、03、04、05、06、07、08、09、10、11行的代数和；第12行等于13、14、15、16、17、18、20行的代数和；23=24+26+30+34；18≥19；21≥22；24≥25；26=27+29；27≥28；30=31+32+33；34=35+36。

能源平衡表（标准量）续表说明：平衡关系(1)列平衡关系:第23栏等于01～17、18、20、22栏的代数和；第24栏等于01～17、19、21、22栏的代数和。

(2)行平衡关系：37=01+12-21-23；第01行等于02、03、04、05、06、07、08、09、10、11行的代数和；第12行等于13、14、15、16、17、18、20行的代数和；23=24+26+30+34；18≥19；21≥22；24≥25； 26=27+29；27≥28；30=31+32+33； 34=35+36。

全国或地区能源平衡表分为单项能源平衡表和综合能源平衡表两种。

在编制综合能源平衡表之前，必须先编制用实物量单位表示的单项能源平衡表，如煤炭平衡表、焦炭平衡表、电力平衡表等。

然后根据每种能源具有的热值，再换算成标准煤数量，编制全国、地区的综合能源平衡表。

全国（地区）平衡表的表式，是采用行列的矩阵形式。

“行”的各项表示能源的流向，包括能源资源的形式和使用的方向，“列”的各栏表示能源的品种，包括各种一次能源和二次能源，如煤及各种煤制品、石油及各种石油制品，天然气、电力。

临时用电计算Excel表格(施工手册)

临时用电计算Excel表格(施工手册)
施工临时用电计算
一、计算参数 施工动力设备用电∑P1 室内照明设备用电∑P3 室外照明设备用电∑P4 焊机用电∑P2 生活用电∑P5 176 0 0 1256 150 用电量计算 P=K×(K1∑P1/cosφ +K2∑P2+K3∑P3+K4∑P4)= P：计算用电量，即供电设备总需要容量 其中： K1：全部施工用电设备同时使用系数 K2：全部电焊机设备同时使用系数 K3：室内照明设备同时使用系数 K4：室外照明设备同时使用系数 K：用电不均匀系数1.05-1.1 或： 其中： P=1.1×K×(K1∑P1/cosφ +K2∑P2)= P：计算用电量，即供电设备总需要容量 K1：全部施工用电设备同时使用系数 K2：全部电焊机设备同时使用系数 室内外照明用电占动力电量的10%。 三、配电导线截面计算 线路1 1、按导线的允许电流选择 Il=1000∑P/(31/2×Ul×cosφ )= 其中： ∑P：各段线路负荷计算功率 Il：线路工作电流值 Ul：线路工作电压值 三相四线制Ul= cosφ ：用电设备功率因数，一般建筑工地取 2 查表得导线截面S为： 50 mm 1、按导线的允许电流选择 I2=1000×∑P/(31/2×U2)= 其中： ∑P：各段线路负荷计算功率 Il：线路工作电流值 Ul：线路工作电压值 查表得导线截面S为： 50 mm2 2、按导线的允许电压降校核 ε =∑M/(C×S)=∑P×L/(C×S)= 两相三线制U2= 150 kW 139.5
223 A
223 A
0.857 %
ε ≤ [ε ]= 7 % ε ：导线电压降 其中： L：各段线路长度 30 m ∑M：各段线路负荷矩(kW·m) ∑M=∑P·L S：导线截面 C：材料内部系数，根据线路电压和电流种类查表取用 [ε ]：工地临时网路允许电压降 则导线截面为： S=∑P×L/(C×[ε ])= 6.12 mm2 3、按导线机械强度校核 查表导线满足按机械强度所允许的最小截面 则最终确定导线截面为： 50 mm2 线路4 1、按导线的允许电流选择 Il=1000∑P/(31/2×Ul×cosφ )= 其中： ∑P：各段线路负荷计算功率 Il：线路工作电流值 Ul：线路工作电压值 三相五线制Ul= cosφ ：用电设备功率因数，一般建筑工地取 查表得导线截面S为： 50 mm2 2、按导线的允许电压降校核 ε =∑M/(C×S)=∑P×L/(C×S)= 0.857 % ε ≤ [ε ]= 7 % ε ：导线电压降 其中： L：各段线路长度 30 m ∑M：各段线路负荷矩(kW·m) ∑M=∑P·L S：导线截面 C：材料内部系数，根据线路电压和电流种类查表取用 [ε ]：工地临时网路允许电压降 则导线截面为： S=∑P×L/(C×[ε ])= 6.12 mm2 3、按导线机械强度校核 查表导线满足按机械强度所允许的最小截面 则最终确定导线截面为： 50 mm2 线路5 1、按导线的允许电流选择 Il=1000∑P/(31/2×Ul×cosφ )= 其中： ∑P：各段线路负荷计算功率 Il：线路工作电流值 Ul：线路工作电压值 三相五线制Ul= cosφ ：用电设备功率因数，一般建筑工地取 查表得导线截面S为： 50 mm2 2、按导线的允许电压降校核 ε =∑M/(C×S)=∑P×L/(C×S)= 380 0.75 110 kW 380 0.75 110 kW

平衡表编制方法

平衡表编制方法

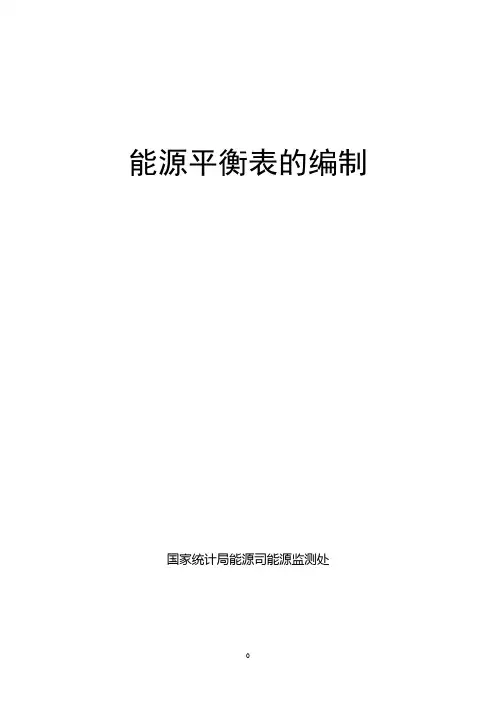

能源平衡表的编制国家统计局能源司能源监测处一、能源平衡表的概念和编制原则（一）能源平衡表的主要概念目前我们编制的能源平衡表是综合能源平衡表。

综合能源平衡表是由各种能源品种的单项平衡表组成的，是以表格的形式，将各种能源的资源供应、加工转换和终端消费等各种数据汇总记入若干张表格内，直观地描述报告期内全国或地区各种能源的供应与需求和他们之间的加工转换关系，以及资源供应结构和消费需求结构。

1、能源平衡表涉及的一次能源的范围：一次能源的范围很广，这次修改的能源平衡表计算一次能源产量时，计算原煤、原油、天然气，以及由核能、水能、风能、太阳能等所生产的电力，并包括沼气、秸秆、薪柴等生物质能。

回收能不计入一次能源产量，也不计入资源供应量中，而作为加工转换的产出。

2、能源平衡表涉及的二次能源的范围：平衡表中的二次能源是由平衡表中的一次能源和回收能转换而来的，不包括与此无关的其他能源。

3、加工转换的概念：能源加工、转换是指为了特定的用途，将一种能源(一般为一次能源)，经过一定的工艺，加工或转换成另外一种能源(二次能源)。

4、终端消费的概念：终端消费是指直接消费的一次能源或二次能源的数量，直接消费的方式只有三个，一是用作燃料，二是用作动力，三是用作原材料，不包括用于加工转换的能源。

（二）能源平衡表的编制原则1、能量守恒原则。

编制能源平衡表所遵循的基本原则是能量守恒定律。

根据能量守恒原则，在能量转换和使用的过程中，能源的总量保持不变。

综合能源平衡表就是根据这一原则设计的，所以，平衡表资料的搜集也要遵循这一原则，有来源（资源供应）就要有去向（消费或者损失），反之，有能源的消费，就要有资源供应（来源）。

2、投入、产出、使用的对应一致原则。

能源平衡表的加工转换，要坚持投入、产出、使用的对应一致原则，即有投入，就一定要有产出，同时也应该有使用，缺一不可。

使用包括消费、销售（销售数量在其他报表中反映）、出口、（地区间调出）或增加库存。

临电-临时用电计算Excel表格

临电-临时用电计算Excel表格

77
1、按导线的允许电流选择 Il=1000∑P/(31/2×Ul×cosφ )= ∑P：各段线路负荷计算功率 其中： 110 Il：线路工作电流值 Ul：线路工作电压值
223 kW
A
380 V
三相五线制Ul= 0.75 cosφ ：用电设备功率因数，一般建筑工地取 查表得导线截面S为： 50 mm2 2、按导线的允许电压降校核 0.857 % ε =∑M/(C×S)=∑P×L/(C×S)= % ε ≤ [ε ]= 7 其中： ε ：导线电压降 L：各段线路长度 ∑M=∑P·L 30 m ∑M：各段线路负荷矩(kW·m) S：导线截面 C：材料内部系数，根据线路电压和电流种类查表取用 [ε ]：工地临时网路允许电压降 则导线截面为： mm2 S=∑P×L/(C×[ε ])= 6.12 3、按导线机械强度校核 查表导线满足按机械强度所允许的最小截面 则最终确定导线截面为： 50 mm2 线路5 1、按导线的允许电流选择 Il=1000∑P/(31/2×Ul×cosφ )= ∑P：各段线路负荷计算功率 其中： 110 Il：线路工作电流值 Ul：线路工作电压值
77
223 kW
A
380 V
三相五线制Ul= 0.75 cosφ ：用电设备功率因数，一般建筑工地取 查表得导线截面S为： 50 mm2 2、按导线的允许电压降校核 0.857 % ε =∑M/(C×S)=∑P×L/(C×S)= % ε ≤ [ε ]= 7 其中： ε ：导线电压降 L：各段线路长度 ∑M=∑P·L 30 m ∑M：各段线路负荷矩(kW·m) S：导线截面 C：材料内部系数，根据线路电压和电流种类查表取用 [ε ]：工地临时网路允许电压降 则导线截面为： mm2 S=∑P×L/(C×[ε ])= 6.12 3、按导线机械强度校核 查表导线满足按机械强度所允许的最小截面 则最终确定导线截面为： 50 mm2 线路4

建筑工程施工现场临时用电计算Excel表格

建筑工程施工现场临时用电计算Excel表格

244 kVA
一、计算参数 施工动力设备用电∑Pc 室内照明设备用电∑Pa 室外照明设备用电∑Pb
施工临时用电计算 KF002
206 kW 0 kW 4 kW
二、施工总用电量计算 P=1.1×(K1∑Pc+K2∑Pa+K3∑Pb)=
其中： P：计算用电量，即供电设备总需要容量 K1：全部施工用电设备同时使用系数 K2：室内照明设备同时使用系数 K3：室外照明设备同时使用系数 1.1：用电不均匀系数
174.35 kW
0.75 0.8 1.0
三、配电导线截面计算
线ቤተ መጻሕፍቲ ባይዱ1
1、按导线的允许电流选择
Il=1000∑P/(31/2×Ul×cosφ )=
其中： ∑P：各段线路负荷计算功率
110 kW
223 A
Il：线路工作电流值
Ul：线路工作电压值
三相五线制Ul=
380 V
cosφ ：用电设备功率因数，一般建筑工地取
0.75
查表得导线截面S为： 50 mm2
2、按导线的允许电压降校核
ε =∑M/(C×S)=∑P×L/(C×S)=
5.714 %
ε
≤
[ε ]=
7%
其中： ε ：导线电压降
L：各段线路长度
200 m
∑M：各段线路负荷矩(kW·m)
∑M=∑P·L
S：导线截面
C：材料内部系数，根据线路电压和电流种类查表取用
77
[ε ]：工地临时网路允许电压降
则导线截面为：
S=∑P×L/(C×[ε ])=
40.82 mm2
3、按导线机械强度校核
查表导线满足按机械强度所允许的最小截面
则最终确定导线截面为：

excel电量统计汇总表

excel电量统计汇总表

excel电量统计汇总表摘要：一、背景介绍1.Excel 电量统计汇总表的概念和作用2.电量统计汇总表在企业和个人生活中的应用二、Excel 电量统计汇总表的制作方法1.数据的收集和整理2.利用Excel 公式进行电量统计3.创建图表和可视化界面三、Excel 电量统计汇总表的优化与分析1.数据筛选和排序功能2.条件格式化电量预警3.数据透视表和透视图分析四、实际案例与应用1.企业用电量统计与分析2.个人用电设备电量消耗对比五、总结与展望1.Excel 电量统计汇总表的价值和意义2.未来电量统计汇总表的发展趋势正文：一、背景介绍电量统计汇总表是一种记录和分析电能消耗情况的表格，可以帮助企业和个人更好地了解用电情况，从而采取有效的节能措施。

随着社会对节能减排的关注度不断提高，电量统计汇总表在企业和个人生活中的应用也越来越广泛。

二、Excel 电量统计汇总表的制作方法1.数据的收集和整理：首先需要收集各个用电设备的电量数据，包括日期、时间、设备名称、用电量等信息。

整理这些数据，使其符合Excel 表格的格式要求。

2.利用Excel 公式进行电量统计：在Excel 表格中，可以通过SUMIF、SUMIFS 等公式对整理好的数据进行求和统计，得出各个设备或整个用电量的总和。

3.创建图表和可视化界面：为了更直观地展示电量统计结果，可以通过Excel 的图表功能创建柱状图、折线图等可视化界面，便于分析和比较。

三、Excel 电量统计汇总表的优化与分析1.数据筛选和排序功能：在Excel 中，可以通过筛选和排序功能对电量数据进行进一步的处理，找出用电量异常的设备或时间段，进行针对性的分析。

2.条件格式化电量预警：通过条件格式功能，可以设定用电量的阈值，当某设备的用电量超过阈值时，自动显示醒目的颜色预警，提醒注意节能。

3.数据透视表和透视图分析：在Excel 中，可以使用数据透视表和透视图对电量统计数据进行深入分析，如按设备类型、部门等维度进行分组，得出用电量的分布情况。

线平衡率计算公式案例分享

线平衡率计算公式案例分享

线平衡率计算公式案例分享在电力系统中，线路的平衡率是一个非常重要的指标，它反映了系统中各个线路的负荷分布情况，对于系统的稳定运行和安全性具有重要意义。

线平衡率的计算公式可以帮助我们准确地评估系统的运行情况，及时发现问题并采取相应的措施进行调整。

线平衡率的计算公式一般为：线平衡率 = ∑(|P|)/∑(P)。

其中，∑(|P|)表示系统中各个线路的负荷绝对值之和，∑(P)表示系统中各个线路的负荷之和。

线平衡率的取值范围为0到1之间，当线平衡率接近1时，表示系统中各个线路的负荷分布比较均匀；当线平衡率接近0时，表示系统中存在严重的不平衡现象，需要及时进行调整。

下面我们通过一个具体的案例来分享线平衡率计算公式的应用。

假设某电力系统中有3条线路，它们的负荷情况如下：线路1，100MW。

线路2，150MW。

线路3，200MW。

我们可以利用线平衡率的计算公式来计算系统的线平衡率。

首先，我们需要计算出各个线路的负荷绝对值之和∑(P)和各个线路的负荷之和∑(P)，然后代入公式进行计算。

∑(P) = |100| + |150| + |200| = 100 + 150 + 200 = 450MW。

∑(P) = 100 + 150 + 200 = 450MW。

线平衡率 = 450/450 = 1。

通过计算可得，该电力系统的线平衡率为1，表示系统中各个线路的负荷分布比较均匀，不存在明显的不平衡现象。

接下来，我们再来看一个稍复杂一些的案例。

假设某电力系统中有5条线路，它们的负荷情况如下：线路1，80MW。

线路2，120MW。

线路3，150MW。

线路4，100MW。

线路5，200MW。

同样地，我们可以利用线平衡率的计算公式来计算系统的线平衡率。

∑(P) = |80| + |120| + |150| + |100| + |200| = 80 + 120 + 150 + 100 + 200 = 650MW。

∑(P) = 80 + 120 + 150 + 100 + 200 = 650MW。

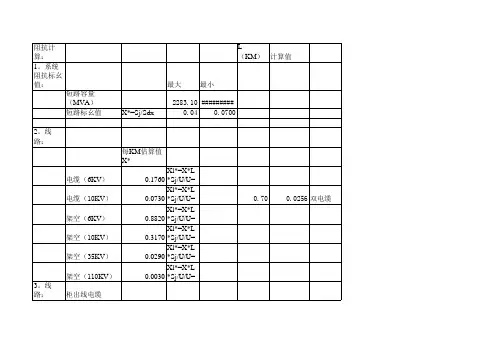

电气计算EXCEL表格：高压开关柜保护计算

电气计算EXCEL表格：高压开关柜保护计算

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

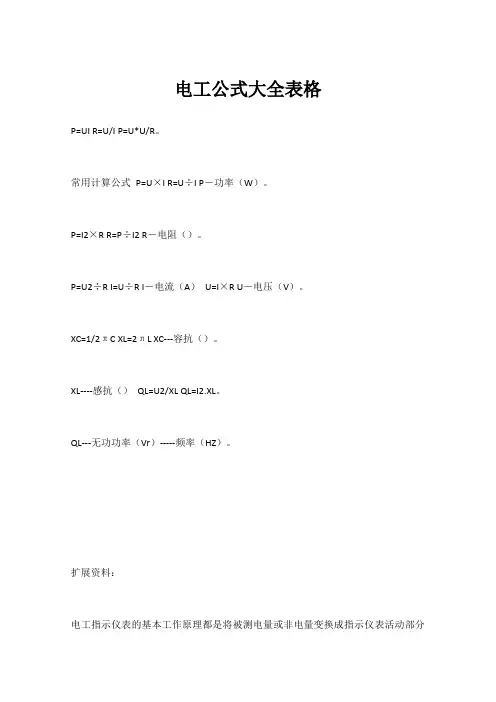

电工公式大全表格

电工公式大全表格

电工公式大全表格
P=UI R=U/I P=U*U/R。

常用计算公式P=U×I R=U÷I P－功率（W）。

P=I2×R R=P÷I2 R－电阻（）。

P=U2÷R I=U÷R I－电流（A）U=I×R U－电压（V）。

XC=1/2πC XL=2πL XC---容抗（）。

XL----感抗（）QL=U2/XL QL=I2.XL。

QL---无功功率（Vr）-----频率（HZ）。

扩展资料：
电工指示仪表的基本工作原理都是将被测电量或非电量变换成指示仪表活动部分
的偏转角位移量。

被测量往往不能直接加到测量机构上，一般需要将被测量转换成测量机构可以测量的过渡量.这个把被测量装换为过渡量的组成部分叫测量线路。

把过渡量按某一关系转换成偏转角的机构叫测量机构。

测量机构有活动部分和固定部分组成，它是仪表的核心。

电工指示仪表一般有测量线路和测量机构这两个部分组成。

测量机构的主要作用是产生使仪表的指示器偏转的转动力矩，以及使指示器保持平衡和迅速稳定的反作用力矩及阻尼力矩。

建筑工程临时用电计算表格

建筑工程临时用电计算表格

cosφ：用电设备功率因数，一般建筑工m2
380 V 0.75
ε=∑M/(C×S)=∑P×L/(C×S)=
0.857 %
ε
≤
[ε]=
7%
其中： ε：导线电压降
L：各段线路长度
30 m
∑M：各段线路负荷矩(kW·m)
∑M=∑P·L
S：导线截面
则最终确定导线截面为：
50 mm2
线路5
1、按导线的允许电流选择
Il=1000∑P/(31/2×Ul×cosφ)=
其中： ∑P：各段线路负荷计算功率
110 kW
223 A
Il：线路工作电流值
Ul：线路工作电压值
三相五线制Ul=
cosφ：用电设备功率因数，一般建筑工地取 查为2、表：按得导导线线的截允面许S电压降校50核 mm2
6.12 mm2
3、按导线机械强度校核
查表导线满足按机械强度所允许的最小截面
则最终确定导线截面为：
50 mm2
线路3
1、按导线的允许电流选择
Il=1000∑P/(31/2×Ul×cosφ)=
其中： ∑P：各段线路负荷计算功率
110 kW
223 A
Il：线路工作电流值
Ul：线路工作电压值
三相五线制Ul=
7%
其中： ε：导线电压降
L：各段线路长度
30 m
∑M：各段线路负荷矩(kW·m)
∑M=∑P·L
S：导线截面
C：材料内部系数，根据线路电压和电流种类查表取用
77
[ε]：工地临时网路允许电压降
则导线截面为：
S=∑P×L/(C×[ε])=
6.12 mm2
3、按导线机械强度校核

三相平衡计算方法

三相平衡计算方法

三相平衡计算方法引言在电力系统中，三相电是最常见的供电方式。

为了保证电力系统的稳定运行，需要对三相电进行平衡计算。

本文将介绍三相平衡计算的基本原理和方法。

一、三相电的基本原理三相电是指由三个相位相差120度的正弦波电压或电流组成的电力系统。

在理想情况下，三相电的幅值和频率相同，相位差恒定，形成平衡状态。

三相电的基本特点有：1. 幅值相等：三相电的幅值相等，分别记为Ua、Ub和Uc。

2. 频率相同：三相电的频率相同，记为f。

3. 相位差恒定：三相电的相位差为120度，即Ua和Ub之间的相位差为120度，Ub和Uc之间的相位差也为120度。

二、三相平衡计算的基本方法三相平衡计算的目的是确定三相电的各个参数，如电流、功率、功率因数等。

下面介绍三相平衡计算的基本方法。

1. 三相电压的平衡计算三相电压的平衡计算是通过测量三相电压的幅值和相位差来确定的。

首先，测量三相电压的幅值，确保它们相等。

然后，测量相邻两相之间的相位差，确保它们之间的相位差为120度。

如果电压幅值或相位差不平衡，可能是电源故障或负载不平衡引起的。

2. 三相电流的平衡计算三相电流的平衡计算是通过测量三相电流的幅值和相位差来确定的。

与电压类似，首先测量三相电流的幅值，确保它们相等。

然后，测量相邻两相之间的相位差，确保它们之间的相位差为120度。

如果电流幅值或相位差不平衡，可能是负载不平衡或电路故障引起的。

3. 三相功率的平衡计算三相功率的平衡计算是通过测量三相电压和电流的幅值、相位差以及功率因数来确定的。

根据三相功率公式，三相功率P可以表示为P = √3 * U * I * cosθ。

其中，U为电压幅值，I为电流幅值，θ为电压和电流之间的相位差。

通过测量这些参数并进行计算，可以确定三相功率的平衡情况。

4. 三相功率因数的平衡计算三相功率因数是衡量三相电路效率的重要指标。

功率因数越接近1，表示电路的效率越高。

功率因数的计算可以通过测量三相电压和电流的幅值、相位差以及功率因数公式来确定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1 用表格法进行电力平衡计算 设计题目：地方电力网电力电量平衡及潮流计算 一、 设计原始数据：

1 、发电厂及变电站的地理位置

2、发电厂数据： 容量单位：MW 电压单位：KV 厂用电率：百分数 电厂 编号 电厂类型 发电厂装机 发电机额定 功率因数 发电机电压 厂用电率 台数 容量 台数 容量

5 1 4 25 0 0 0.8 6.3 8 6 2 4 18 0 0 0.85 6.3 1 注：S为原有系统，与火力发电厂5有联络线联系 电厂类型中 1——火电厂；2——水电厂

3、水电厂月平均出力： 单位：MW 电厂 一月 二月 三月 四月 五月 六月 七月 八月 九月 十月 十一月 十二月 2

6 30 33 35 37 39 44 48 46 44 38 36 33 4、变电站及发电厂机端负荷： 容量单位：MVA 电压单位：KV 变电站或发电厂编号 冬 季 夏 季 Tmax 小时 低压侧额定电压 重要负荷 百分数 可靠性要求

调压要求 Pmax Qmax Pmin Qmin Pmax Qmax Pmin Qmin

1 30 14.5 24 11.6 24 11.6 19 9.2 4500 10 60 √ 1 2 37 17.9 32 15.5 32 15.5 24 11.6 4500 10 60 √ 1 3 36 17.4 31 15 30 14.5 23 11.1 4500 10 60 √ 1 4 32 15.5 26 12.6 23 11.1 18 8.7 4500 10 60 √ 1 5 12 5.8 10 4.8 10 4.8 7 3.4 4500 6.3 60 √ 1

注：调压要求中：1——逆调压；2——常调压；3——顺调压

5、全电网年最大负荷曲线： 单位：MW

6、日负荷率、月不均衡系数、水电厂月周调节系数及网损率： 日负荷率：γ 月不均衡系数：σ 水电厂月周调节系数:Ktj 网损率 冬季 夏季 冬季 夏季 冬季 夏季 0.05 0.9 0.89 0.87 0.88 1.2 1.05

(一) 系统最大供电负荷计算：

网损率年最大负荷系统最大供电负荷1 按题目所给，年最大负荷已由题目给出，网损率=5%（也是由题目给出的），得各月系统最大供电负荷maxP计算如下：

一月：MWP05.121%51115max 二月：MWP120%51114max

月份 一月 二月 三月 四月 五月 六月 七月 八月 九月 十月 十一月 十二月

负荷 115 114 111 109 109 107 105 110 118 125 132 140 3

三月：MWP84.116%51111max 四月：MWP74.114%51109max 五月：MWP74.114%51109max 六月：MWP63.112%51107max 七月：MWP53.110%51105max 八月：MWP79.115%51110max 九月：MWP21.124%51118max 十月：MWP58.131%51125max 十一月：MWP95.138%51132max 十二月：MWP37.147%51140max 则可得系统最大供电负荷Pmax如下表1： 表1 系统最大供电负荷maxP（单位：MW ）

月份 一 月 二 月 三 月 四 月 五 月 六 月 七 月 八 月 九 月 十 月 十 一 月 十 二 月

系统最大供电负荷 121.05 120 116.84 114.74 114.74 112.63 110.53 115.79 124.21 131.58 138.95 147.37

(二) 工作容量计算 1. 水电厂工作容量计算： 1) 先求出夏季及冬季的最小负荷系数β

变电站总的最大负荷变电站总的最小负荷最小负荷系数

则由题目所给，如下表2

表2 变电站及发电厂机端负荷 （容量单位：MVA 电压单位：KV） 变电站或发电厂编 号 冬季 夏季 Tmax小时 低压侧额定电压 重要负荷百分数 可靠性要求 调压要求 Pmax Qmax Pmin Qmin Pmax Qmax Pmin Qmin

1 30 14.5 24 11.6 24 11.6 19 9.2 4500 10 60 √ 1 2 37 17.9 32 15.5 32 15.5 24 11.6 4500 10 60 √ 1 4

3 36 17.4 31 15 30 14.5 23 11.1 4500 10 60 √ 1 4 32 15.5 26 12.6 23 11.1 18 8.7 4500 10 60 √ 1 5 12 5.8 10 4.8 10 4.8 7 3.4 4500 6.3 60 √ 1 得各变电站（包括发电厂的地方负荷）的最大有功负荷： 夏季: MWPx1191023303224max

MWPx91718232419min 冬季: MWPd1471232363730max

MWPd1231026313224min

76.011991夏季最小负荷系数 84.0147123冬季最小负荷系数 2) 用公式法计算水电厂工作容量，按公式法计算水电厂的可调日保证电量： 24)(qypshtjjtPPKA 其中：ypshP——水电月平均出力

qP——水电厂不可调节部分出力（题目中未给出，则0qP）

tjK——水电厂月调节系数，在本次规划设计中，按题目所给，冬季取1.2；夏季取1.05。 一月：86424)030(2.1jtA

二月：4.95024)033(2.1jtA 三月： 0.100824)035(2.1jtA 四月：4.93224)037(05.1jtA 5

五月：8.98224)039(05.1jtA 六月：8.110824)044(05.1jtA 七月： 6.120924)048(05.1jtA 八月： 2.115924)00.46(05.1jtA 九月： 8.110824)044(05.1jtA 十月：4.109424)038(2.1jtA 十一月：8.103624)036(2.1jtA 十二月：4.95024)033(2.1jtA 3) 24)(maxP系统日峰荷电量 一月：32.17424)84.09.0(05.121 二月：8.17224)84..09.0(120 三月：25.16824)84..09.0(84.116 四月：98.35724)76.089.0(74.114 五月：98.35724)76.089.0(74.114 六月：41.35124)76.089.0(63.112 七月： 84.34424)76.089.0(53.110 八月： 26.36124)76.089.0(79.115 九月： 54.38724)76.089.0(21.124 十月： 47.18924)84.09.0(58.131 十一月：08.20024)84.09.0(95.138 十二月：21.21224)84.09.0(37.147 4) 水电厂工作容量 比较tjA和24)(maxP的大小，可以看出，本系统的所有月份：

24)(maxPAtj 6

因此，此水电厂除可带全部尖峰负荷外，还可带部分基荷。 即水电厂的工作容量可按下式计算： qqypshtjgshPPPPKP)1()(max

式中 maxP——电力系统最大日负荷；（用前面求出的系统每月的最大供电负荷） ——日负荷率；（题目已给出）

qP——水电厂强制出力，本题未给定，故取值为0 一月： MWPgsh11.48)9.01(05.121302.1 二月： MWPgsh6.51)9.01(120332.1 三月： MWPgsh68.53)9.01(84.116352.1 四月： MWPgsh47.51)89.01(74.1143705.1 五月： MWPgsh57.53)89.01(74.1143905.1 六月： MWPgsh59.58)89.01(63.1124405.1 七月： MWPgsh56.62)89.01(53.1104805.1 八月： MWPgsh04.61)89.01(79.1154605.1 九月： MWPgsh86.59)89.01(21.1244405.1 十月： MWPgsh76.58)9.01(58.131382.1 十一月：MWPgsh09.57)9.01(95.138362.1 十二月：MWPgsh34.54)9.01(37.147332.1 水电厂的工作容量列表如下表3所示： 表3 水电厂的工作容量（单位：MW ）

月份 一 月 二 月 三 月 四 月 五 月 六 月 七 月 八 月 九 月 十 月 十一 月 十二 月 水电厂工作容量 48.11 51.60 53.68 51.47 53.57 58.59 62.56 61.04 59.86 58.76 57.09 54.34

2. 火电厂工作容量计算
