【温故而知新】V带传动的设计计算步骤1、计算设计功率Pd（KW）根据传递的功率和工况系数计算设计功率Pd=KA*P式中：Pd—设计功率（KW）；KA—工况系数，查相关手册；P—传递的功率（KW）。
2、选定带型根据Pd和n1，查相关手册资料选取带的型号Pd—设计功率（KW）n1—小带轮转速（r/min）3、计算传动比ii= n1 /n2=dp2/dp1若计入滑动率则i= n1 /n2=dp2/（（1-ε）dp1）通常ε=0.01~0.02式中：n2—大带轮转速（r/min）；dp1—小带轮的节圆直径（mm）；dp2—大带轮的节圆直径（mm）；ε—弹性滑动率通常带轮的节圆直径（符号：dp）可视为基准直径（符号：dd）4、选取小带轮的基准直径：查相关手册选定dd1的大小。
为提高V带的寿命，宜选取较大的直径。
5、计算大带轮的基准直径：Dd2=i*（1-ε）*dd1计算出dd2的数值后，应根据相关手册选取标准值6、计算带速v（m/s）（带速：5~25m/s）V=ㄫ* dp1* n1/60/1000≤Vmax普通V带 Vmax=25~30窄V带 Vmax=35~40注：一般v不得低于5m/s，为充分发挥V带的传动能力，应使v≈20m/s。
7、初定轴间距a0（mm）0.7（dd1+ dd2）≤a0<2（dd1+ dd2）注：或根据结构要求选定。
8、所需基准长度Ld0（mm）Ld0=2 *a0+ㄫ*（dd1+ dd2）/2+（dd2- dd1）2/4/ a0计算出带基准长度Ld0后，根据供应商样本，选择最接近Ld对有效宽度值V带，按有效直径计算所需带长度由相关样本选相近带长。
9、计算实际中心距a（mm）a≈a0+（Ld- Ld0）/2安装时所需最小轴间距：amin=a-0.015Ld张紧或补偿伸长所需最大轴间距：amax=a+0.03 Ld10、计算小带轮包角ɑ1（°）ɑ1=180°-（dd2- dd1）/a*57.3°注：带轮包角要大于120°，如ɑ1较小，应增大a、减小传动比或用张紧轮11、单根V带传递的额定功率P1（kw）根据带型、dd1和n1查相关样本选取。

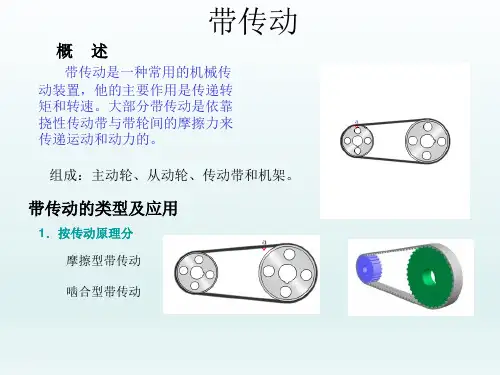

(完整版)皮带皮带轮传动设计计算介绍皮带皮带轮传动是一种常见的机械传动方式，通常用于传递动力和扭矩。
本文档将探讨如何进行皮带皮带轮传动的设计计算。
设计参数在进行皮带皮带轮传动设计计算之前，我们需要确定以下参数：- 动力需求：需要传递的动力或扭矩大小- 传动比：输入轴和输出轴的转速比- 传动布局：包括单带传动、多带传动或复合传动等计算步骤进行皮带皮带轮传动设计计算的具体步骤如下：1. 选择合适的带类型根据传动需求和轴之间的距离，选择合适的带类型，包括V带、齿形带或扁平带等。
2. 计算带速比根据输入轴和输出轴的转速比，计算带速比，确定带轮尺寸的初步选择。
3. 选择带轮尺寸基于带速比和输入轴的转速，选择适当的带轮尺寸。
确保带轮尺寸选择满足带强度和寿命要求。
4. 确定合适的中心距离根据带轮尺寸和带的伸缩特性，确定合适的中心距离。
确保带可以正确安装和紧张。
5. 确定张紧器尺寸根据张紧器类型和带的张紧要求，选择合适的张紧器尺寸。
确保带可以正确张紧和工作。
6. 进行传动力学计算根据传动布局和带轮尺寸，进行传动力学计算，包括带轮转矩、张紧力和带轮轴承负载等。
7. 验证设计结果根据传动力学计算的结果，验证设计的合理性和可行性。
必要时进行调整和优化。
结论通过以上步骤，我们可以进行皮带皮带轮传动的设计计算。
这些计算将帮助我们选择合适的带类型、带轮尺寸和张紧器尺寸，并验证设计的可行性。
在实际应用中，还需要考虑其他因素，如环境条件、材料选择和安装要求等。
希望本文档对你有所帮助！。
V带传动的设计计算序 号计算项目符 号单 位计算公式和参数选定说明P—传递的功率(kW)；KA —工况系数，见表V 带传动的工况系数KA2选定带型根据P d 和n 1由图a 或图b 选取n 1—小带轮转速(r/min)n 2—大带轮转速(r/min)；d p1—小带轮的节圆直径(mm)；d p2—大带轮的节圆直径(mm)；若计入滑动率ε—弹性滑动率通常带轮的节圆直径可视为基准直径通常ε=0.01～0.024小带轮的基准直径d d1mm 按表V 带轮的基准直径系列和表最小带轮直径选定为提高V 带的寿命，宜选取较大的直径5大带轮的基准直径d d2mmd d2=id d1(1-ε)dd2应按表V 带轮的基准直径系列选取标准值普通V带 υmax =25～30窄V带 υmax =35～40m/s6带速υP d =K A P1设计功率P dkW一般υ不得低于5m/s 为充分发挥V带的传动能力，应使υ≈20m/s3传动比i7初定轴间距a 0mm 0.7(d d1+d d2) ≤a 0＜2(d d1+d d2)或根据结构要求定a min —安装时所需最小轴间距;a max —张紧或补偿伸长所需最大轴间距;a min =a -(2b d +0.09L d )b d —基准宽度a max =a +0.02L d11单根V 带传递的基本额定功率P 1kW根据带型、dd1和n1查表Y 、Z 、A 、B 、C 、D 、E 、型V 带的额定功率和SPZ 、SPA 、SPB 、SPC 型窄V带的额定功率P 1是α=180°、载荷平稳时，特定基准长度的单根V 带基本额定功率(GBT 13575.1-2008普通和窄V 带传动第1部分：基准宽度制)12传动比i≠1的额定功率增量△P 1kW根据带型、n1和i 查表Y 、Z 、A 、B 、C 、D 、E 、型V 带的额定功率和SPZ 、SPA 、SPB 、SPC 型窄V 带的额定功率Ka —小带轮包角修正系数，见表小带轮包角修正系数Ka KL —带长修正系数，见表带长修正系数KL16带轮的结构和尺寸14单根V带的预紧力15作用在轴上的力F rNF 0N 如a 1较小，应增大a 或用张紧轮m —V 带每米长的重量(kg/m),见表V 带每米长的重量13V带的根数z小带轮包角a 1(°)9实际轴间距a mm10由表普通V 带的基准长度系列和表窄V 带基准长度选取相近的L d 8所需基准长度L d0mm。
