水处理工程及设计 第一篇 SC

第一章 污水的一级处理构筑物设计计算1.1格栅格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎皮、毛发、果皮、蔬菜、塑料制品等，以便减轻后续处理构筑物的处理负荷，并使之正常进行。

被截留的物质称为栅渣。

设计中格栅的选择主要是决定栅条断面、栅条间隙、栅渣清除方式等。

格栅断面有圆形、矩形、正方形、半圆形等。

圆形水力条件好，但刚度差，故一般多采用矩形断面。

格栅按照栅条形式分为直棒式格栅、弧形格栅、辐流式格栅、转筒式格栅、活动格栅等；按照格栅栅条间距分为粗格栅和细格栅（1.5～10mm ）；按照格栅除渣方式分为人工除渣格栅和机械除渣格栅，目前，污水处理厂大多都采用机械格栅；按照安装方式分为单独设置的格栅和与水泵池合建一处的格栅。

1.1.1格栅的设计城市的排水系统采用分流制排水系统，城市污水主干管由西北方向流入污水处理厂厂区，主干管进水水量为s L Q 63.1504 ，污水进入污水处理厂处的管径为1250mm ，管道水面标高为80.0m 。

本设计中采用矩形断面并设置两道格栅（中格栅一道和细格栅一道），采用机械清渣。

其中，中格栅设在污水泵站前，细格栅设在污水泵站后。

中细两道格栅都设置三组即N=3组，每组的设计流量为0.502s m 3。

1.1.2设计参数1、格栅栅条间隙宽度，应符合下列要求：1) 粗格栅：机械清除时宜为16～25mm ；人工清除时宜为25～40mm 。

特殊情况下，最大间隙可为100mm 。

2) 细格栅：宜为1.5～10mm 。

3) 水泵前，应根据水泵要求确定。

2、 污水过栅流速宜采用0.6～1.Om ／s 。

除转鼓式格栅除污机外，机械清除格栅的安装角度宜为60～90°。

人工清除格栅的安装角度宜为30°～60°。

3、当格栅间隙为16～25mm 时，栅渣量取0.10～0.0533310m m 污水；当格栅间隙为30～50mm 时，栅渣量取0.03～0.0133310m m 污水。

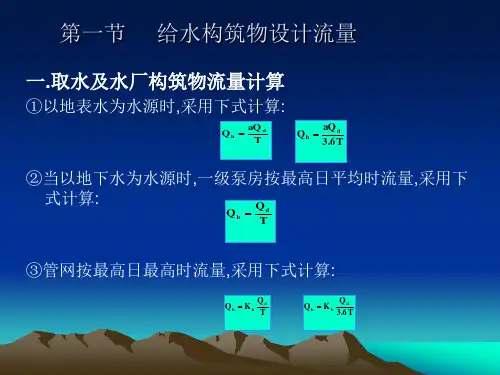

① 网前设有配水厂或水塔，从二级泵站到配水厂或水塔 的输水管，按二级泵站最大供水量计算；
② 网中或网后设有水量调节构筑物的输水管，应按最高 日最高时流量减去调节构筑物输入管网的流量计算；
③ 输水管同时有消防给水任务时，应按包括消防补充水 量或消防流量进行校核；
④ 二级泵站的供水能力以及清水池和管网调节构筑物的 调节容积，应按照用水曲线和拟定的二级泵站工作曲线确 定．
筑物 ⑶连接管（渠）水处理构筑物单元之间的连接管 ⑷道路及其他 交通运输道路、厂区绿化布置、照明设施、
围墙等．
二．平面．
⑴直线式 直线式平面布置是采用较为广泛的形式之一．当 厂址地形条件允许，净水处理构筑物可以根据流程布置成 一直线．
⑵折角式 由于厂址地形的限制，或供水方向及其他因素的 影响，水处理构筑物不能作直线式布置时，可作折角式布 置．
⑶回转式 由于受厂址地形的限制，特别当水厂进、出水为 同一方向时，水厂的平面可作回转式布置．
⑷组合式
三．平面布置的影响因素
⑴地形条件的影响 ⑵地质条件的影响 ⑶气象条件的影响 ⑷发展要求的影响 ⑸环境的影响
四．平面布置的要求
１．水力流程 水厂的水处理工艺确定后，应根据各处理单元的位置及处 理单元间管渠的布置计算流程的水头损失，给出水处理工 艺的水力流程剖面图，并确定各处理单元设置的高程．在 计算流程水头损失时应考虑到净水构筑物可能超负荷运行 的因素，适当留有余地．
２．场地平整 若水厂设置在丘陵地带且地势起伏较大时，不仅要考虑水 力流程的顺畅，还要考虑由于构筑物设置引起的土石方工 程量．一般情况下，水处理构筑物中埋设最深的清水池宜 设在低洼处．
3.净水构筑物的系列
净水构筑物系列的确定不仅影响工厂的工程造价,同时还影 响水厂的占地面积. 4.厂区管道 (1) 生产管线 (2) 排水管线 (3) 加药管线 (4) 厂内自用水管线 (5) 电缆 5.附属建筑 6.道路、绿化

目前还在使用其他一些单位，
比如：mgCaCO3/L: 是将水中硬度离子全部换算成CaCO3，计算以 mg/L为单位的浓度，1mmol/L=50mg CaCO3/L。
德国度（。G）: 指水中硬度离子全部换算成CaO,计算mg/L
为单位的浓度，每10mgCaO/L为1。G，1mmol/L=2.8。G。
水的碳酸盐硬度是指水中与HCO3-结合的钙、镁离子的量。 碳酸盐硬度在水受热时会以垢形式析出，也称为暂时硬度。 非碳酸盐硬度是指水中与Cl-、SO42-、NO3-相结合的钙、镁 离子的量。非碳酸盐硬度在水受热甚至在煮沸时不析出垢，亦
水质波动大，悬浮物多，水中生物及微生物多。因此，对以地
表水为水源的工业企业，应定期的对水源水质进行分析，通常 每月一次，建立水源水质资料档案。
二、地下水
地下水即通常所说的井水或泉水。它是雨水或地表水
经过地层的渗流而形成的。地下水由于与外界隔绝，水质
受气候、季节影响小，水质稳定，浊度低有机物少、微生 物少，含盐量相对较高。由于井水水质稳定，可每季度一
水中溶解的带电荷离子在电场作用下会移动，即有电流通 过，因而水是导电的，水的导电能力即电导率，电导率大小与
水中带电离子量成正比，故可以用电导率反映水中溶解的离子
含量。电导率的单位是μS/cm 与测定水的溶解固体和含盐量相比，电导率方法简便、快
速、灵敏度高，又不破坏水样，所以得到广泛应用，特别适应
于工业水处理的过程监测。在区分水的纯度是一个重要的指标。
一定程序的水。水在软化过程中，仅硬度降低，而总电解质含量不
变。
3、脱盐水 脱盐水是指水中盐类（主要是溶于水的强电解质）除去 或降低到一定程度的水。其电导率一般为1.0-10.0μs/cm,电阻 率（25℃） 0.1-1.0×106Ω· cm,含盐量为1-5mg/L。 4、纯水

第1篇一、工程概况1.1 项目名称：_______水处理工程1.2 项目地点：_______1.3 项目业主：_______1.4 项目规模：_______（吨/天）1.5 工程类型：_______1.6 工程设计范围：包括但不限于工艺流程设计、设备选型、电气控制设计、自控设计、结构设计、给排水设计等。

1.7 工程建设周期：_______个月1.8 工程投资估算：_______二、水质分析2.1 水源水质分析：详细列出水源水的水质指标，如水温、pH值、SS、COD、BOD5、氨氮、总磷、重金属等。

2.2 水处理目标：根据水质分析结果，确定水处理的最终目标，如出水水质达到国家或地方排放标准。

三、工艺流程设计3.1 工艺流程概述：简要介绍水处理工艺流程，包括预处理、主处理、深度处理等阶段。

3.2 预处理阶段：- 3.2.1 预处理工艺：如格栅、调节池、沉淀池等。

- 3.2.2 设备选型：根据预处理工艺要求，选择合适的设备，如格栅、水泵、沉淀池等。

3.3 主处理阶段：- 3.3.1 主处理工艺：如混凝沉淀、过滤、活性炭吸附等。

- 3.3.2 设备选型：根据主处理工艺要求，选择合适的设备，如混凝沉淀池、过滤设备、活性炭吸附设备等。

3.4 深度处理阶段：- 3.4.1 深度处理工艺：如反渗透、纳滤、电渗析等。

- 3.4.2 设备选型：根据深度处理工艺要求，选择合适的设备，如反渗透膜、纳滤膜、电渗析设备等。

四、设备选型4.1 设备选型原则：根据工艺流程、水质要求、运行成本等因素，选择高效、可靠、经济的设备。

4.2 主要设备选型：- 4.2.1 水泵：根据流量、扬程、效率等参数选择合适的水泵。

- 4.2.2 沉淀池：根据处理水量、停留时间等参数选择合适的沉淀池。

- 4.2.3 过滤设备：根据处理水量、过滤速度等参数选择合适的过滤设备。

- 4.2.4 活性炭吸附设备：根据吸附容量、吸附效率等参数选择合适的活性炭吸附设备。
