DVI-I模拟转VGA接线图 DIY 手工接线

HDMI、DVI、VGA、RGB、分量、S端子)高清接口图片说明各种视频输出端口(HDMI、DVI、VGA、RGB、分量、S端子)图片说明1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

dvi-12+5转vga接线对照表DVI-12+5转VGA接线是一种常见的接口转换方式，它将DVI接口转换成VGA接口，可以在DVI接口设备与VGA接口设备之间做接口转换，进行信号传输。

下面介绍一下DVI-12+5转VGA接线对照表：1．DVI端口白色管DDC_CLK(36)：连接VGA端口1白色管DDC_CLK(5)；2．DVI端口白色管DDC_DATA(45)：连接VGA端口1白色管DDC_DATA(6)；3．DVI端口黑色管TMDS_DATA0_P(33)：连接VGA端口2黑色管R(3)；4．DVI端口黑色管TMDS_DATA1_P(34)：连接VGA端口2黑色管G(4)；5．DVI端口黑色管TMDS_DATA2_P(35)：连接VGA端口2黑色管B(2)；6．DVI端口灰色管TMDS_DATA0_N(32)：连接VGA端口1灰色管HS(7)；7．DVI端口灰色管TMDS_DATA1_N(31)：连接VGA端口1灰色管VS(8)；8．DVI端口灰色管TMDS_DATA2_N(30)：连接VGA端口2黑色管GND(1)；DVI-12+5转VGA接线能够将DVI端口的信号转换成VGA端口的信号，使DVI设备能够和VGA设备进行无缝连接。

如果没有DVI-12+5转VGA接线，普通用户不但要购买一个新的VGA线，还要购买一个转换器，就在这里，DVI端口转VGA接口能够提供一种衔接工具，使DVI端口设备与VGA端口设备连接起来，省去购买一个新的VGA线的麻烦，仅仅需要把DVI-12+5接线插入DVI端口和VGA端口即可连接。

DVI-12+5转VGA接线的主要功能是将DVI端口信号转换成VGA端口信号，能够有效地实现这一步骤。

与传统的接口转换方式不同，它不仅可以在DVI端口设备与VGA端口设备之间实现自动接口转换，而且能够更大程度地满足用户的需求，更加方便，更加实用，更加高效。

此外，DVI-12+5转VGA接线采用双芯复合材料，使得它在接口信号传输过程中，能够有效地保护接口信号，同时减少外界干扰，以及数据的失真。

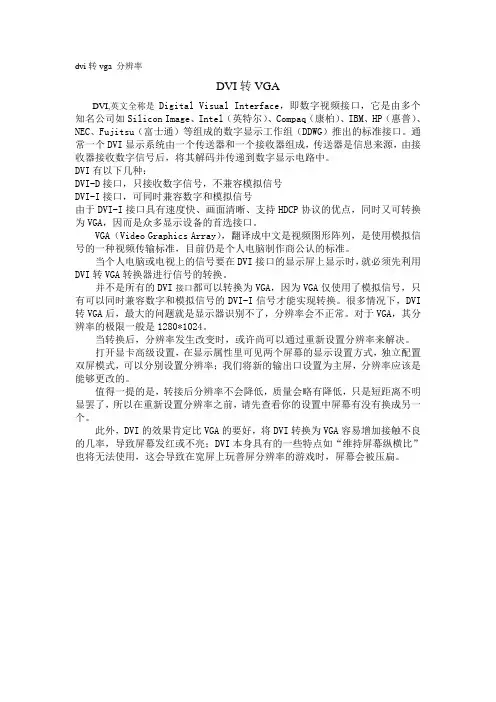

dvi转vga 分辨率DVI转VGADVI,英文全称是Digital Visual Interface，即数字视频接口，它是由多个知名公司如Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等组成的数字显示工作组（DDWG）推出的标准接口。

通常一个DVI显示系统由一个传送器和一个接收器组成，传送器是信息来源，由接收器接收数字信号后，将其解码并传递到数字显示电路中。

DVI有以下几种：DVI-D接口，只接收数字信号，不兼容模拟信号DVI-I接口，可同时兼容数字和模拟信号由于DVI-I接口具有速度快、画面清晰、支持HDCP协议的优点，同时又可转换为VGA，因而是众多显示设备的首选接口。

VGA（Video Graphics Array），翻译成中文是视频图形阵列，是使用模拟信号的一种视频传输标准，目前仍是个人电脑制作商公认的标准。

当个人电脑或电视上的信号要在DVI接口的显示屏上显示时，就必须先利用DVI转VGA转换器进行信号的转换。

并不是所有的DVI接口都可以转换为VGA，因为VGA仅使用了模拟信号，只有可以同时兼容数字和模拟信号的DVI-I信号才能实现转换。

很多情况下，DVI 转VGA后，最大的问题就是显示器识别不了，分辨率会不正常。

对于VGA，其分辨率的极限一般是1280*1024。

当转换后，分辨率发生改变时，或许尚可以通过重新设置分辨率来解决。

打开显卡高级设置，在显示属性里可见两个屏幕的显示设置方式，独立配置双屏模式，可以分别设置分辨率；我们将新的输出口设置为主屏，分辨率应该是能够更改的。

值得一提的是，转接后分辨率不会降低，质量会略有降低，只是短距离不明显罢了，所以在重新设置分辨率之前，请先查看你的设置中屏幕有没有换成另一个。

此外，DVI的效果肯定比VGA的要好，将DVI转换为VGA容易增加接触不良的几率，导致屏幕发红或不亮；DVI本身具有的一些特点如“维持屏幕纵横比”也将无法使用，这会导致在宽屏上玩普屏分辨率的游戏时，屏幕会被压扁。

管脚定义线01 红基色 red 红线的芯线02 绿基色 green 绿线的芯线03 蓝基色 blue 蓝线的芯线04 地址码 ID Bit 黑05 自测试 ( 各家定义不同 ) 紫06 红地红线的屏蔽线07 绿地绿线的屏蔽线08 蓝地蓝线的屏蔽线09 保留 ( 各家定义不同 ) 灰10 数字地粉11 地址码棕12 地址码橙13 行同步黄14 场同步白15 地址码 ( 各家定义不同 ) 红在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地。
