VGA- DVI- HDMI 接线方法图及接口定义

经常瞧到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图:ﻫKVM 延长,远程控制,鼠标键盘延长,KM延长,远程操作,电脑远程监控VGA视频延长,ＶGA音视频延长,VＧA视频传输,A信号放大,VGＡ长线驱动器,VGＡ远程传输,VGA信号传输,VGA视频远距离传输,多媒体信息发布,楼宇广告
VGA得接口引脚图(孔座):
VGＡ管脚定义及ＶＧA线焊接方式ﻫﻫ引脚号对应信号对应焊接ﻫ1红基色red 红线得芯线
2 绿基色green 绿线得芯线
4地址码IＤBit
３蓝基色bｌuｅ蓝线得芯线ﻫ
5 自测试
６红地红线得屏蔽线ﻫ７绿地绿线得屏蔽线
８蓝地蓝线得屏蔽线ﻫ９保留
１０数字地黑线ﻫ１1 地址码棕线
1３行同步黄线
１2 地址码ﻫ
15地址码
14 场同步白线ﻫ
外层屏蔽D15 端壳压接
还有一种非常适用得焊接方法:就就是在D1５两端得5～10 脚焊接在一起做公共地,红、绿、蓝得屏蔽线绞在一起接到公共地上; １、 2 、 3 脚接红、绿、蓝得芯线; 13 接黄线; １4 接白线;外层屏蔽压接到Ｄ15 端壳。

DVI－Ｄ接口示意图(转自家电网):
DVI－I接口示意图:
PS/2 接口示意图:
USB引脚图:
接线方式:红线:＋5V 黑线:GND 白线:D－绿线:D+ RJ4５网线顺序:
５６８B:
568A:
HＤＭI 引脚定义:HDＭI与DVI信号可以对定义相同得针脚做到兼容。

HDMI一共有三种接口,这里贴出最常见得一种。

a。

常见线缆线序V G V I线接
法图解
Newly compiled on November 23, 2020
常见线缆线序 VGA \ DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口)--------------------------------------------------------------------------------VGA显卡针脚定义图（F）1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步(行同步)14 - Verical Sync 垂直同步(场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。

有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。

接法如下：准备一个15针或孔的“VGA接头”，各引脚的定义如下（“VGA接头上有标号”）：1PIN ——Red ，2PIN ——Green ，3PIN ——Blue，4PIN ——ID Bit，5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN ——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

针脚名称描述针脚名称描述1 RED 红色分量信号9 +5V 电源（未使用）GREEN 绿色分量信号10 GND 地线23 BLUE 蓝色分量信号11 N/C 未使用母头（孔）公头4 N/C 未使用12 SDA 串行数据信号（针）5 GND 地线13 H SYNC 水平同步（行同步）GND R 红色分量地线14 V SYNC 垂直同步（场同步）67 GND G 绿色分量地线15 SCL 串行时钟信号8 GND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图1 红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5自测试（各家定义不同）6红地7绿地8蓝地9保留（各家定义不同）10数字地11地址码12地址码13行同步14场同步15 地址码（各家定义不同）一般在VGA接头上，会1, 5, 6, 10, 11, 15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连（火线、零线、地线不能接反,特别是地线）；另一段插接投影仪端的电源输入,并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

投影机VGA线接法图VGA的接口引脚图〔孔座〕：VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色red 红线的芯线2绿基色green 绿线的芯线3蓝基色blue 蓝线的芯线4地址码ID Bit5自测试6红地红线的屏蔽线7绿地绿线的屏蔽线8蓝地蓝线的屏蔽线9 保存10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

接法如下：准备一个15针或孔的“VGA接头〞，各引脚的定义如下〔“VGA接头上有标号〞〕：1PIN ——Red ，2PIN ——Green ，3PIN ——Blue，4PIN ——ID Bit，5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ，13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接地既对应的屏蔽线；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚〔如4，5，9，15等〕接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了防止出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。

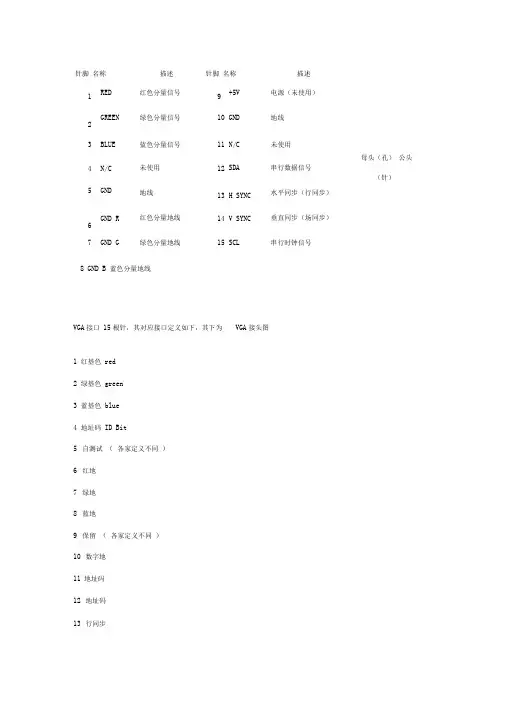

显示器接口针脚定义及接法（一）针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

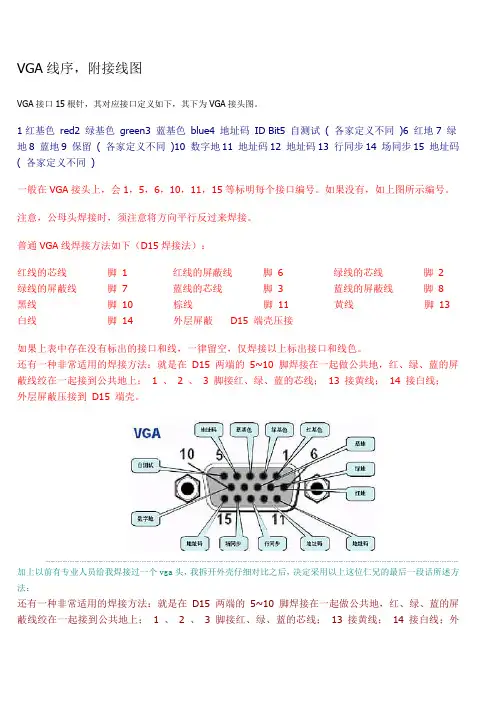

VGA线序，附接线图VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚2绿线的屏蔽线脚7 蓝线的芯线脚 3 蓝线的屏蔽线脚8黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

加上以前有专业人员给我焊接过一个vga头，我拆开外壳仔细对比之后，决定采用以上这位仁兄的最后一段话所述方法：还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

红/绿/兰三色的屏蔽线绞在一起，其中灰色线作绿线用[图]焊接两个vga头子，我总过花了5个小时不过终于按计划焊接完成，准备接通测试ing~~~兴奋!!!检查各处都连接ok之后，开DVD/开511+~~~~~没信号？？？换了一条成品VGA线测试，图像马上出来，此时我的心情只能用抓狂来形容！！！！但是马上又有一个声音对我说：“冷静，必须要冷静！为了300RMB，为了33张D9!”我的线续没错，焊点没错，但是第一次失败了好了，前面发生的事情请大家一笑而过，我们现在开始讲座。

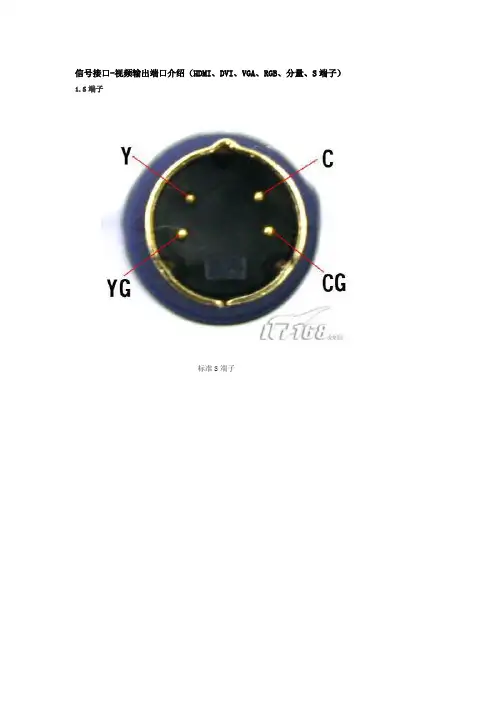

信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT 显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

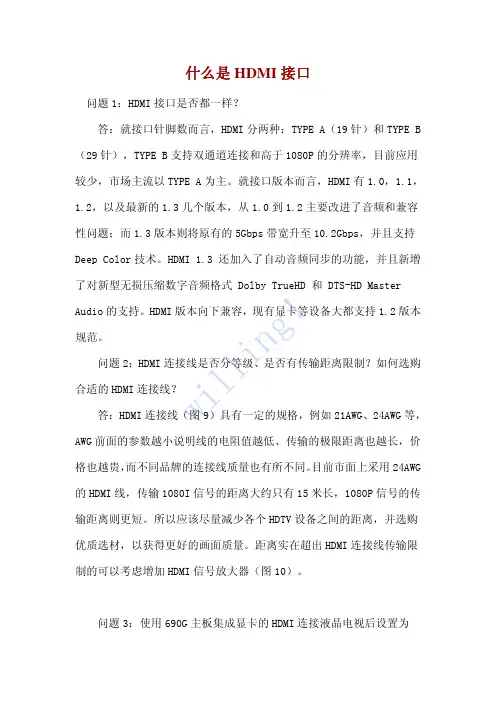

w i l l i n g ！什么是HDMI 接口问题1：HDMI 接口是否都一样？答：就接口针脚数而言，HDMI 分两种：TYPE A（19针）和TYPE B （29针），TYPE B 支持双通道连接和高于1080P 的分辨率，目前应用较少，市场主流以TYPE A 为主。

就接口版本而言，HDMI 有1.0，1.1，1.2，以及最新的1.3几个版本，从1.0到1.2主要改进了音频和兼容性问题；而1.3版本则将原有的5Gbps 带宽升至10.2Gbps，并且支持Deep Color 技术。

HDMI 1.3还加入了自动音频同步的功能，并且新增了对新型无损压缩数字音频格式Dolby TrueHD 和DTS-HD Master Audio 的支持。

HDMI 版本向下兼容，现有显卡等设备大都支持1.2版本规范。

问题2：HDMI 连接线是否分等级、是否有传输距离限制？如何选购合适的HDMI 连接线？答：HDMI 连接线（图9）具有一定的规格，例如21AWG、24AWG 等，AWG 前面的参数越小说明线的电阻值越低、传输的极限距离也越长，价格也越贵，而不同品牌的连接线质量也有所不同。

目前市面上采用24AWG 的HDMI 线，传输1080I 信号的距离大约只有15米长，1080P 信号的传输距离则更短。

所以应该尽量减少各个HDTV 设备之间的距离，并选购优质选材，以获得更好的画面质量。

距离实在超出HDMI 连接线传输限制的可以考虑增加HDMI 信号放大器（图10）。

问题3：使用690G 主板集成显卡的HDMI 连接液晶电视后设置为w i l l i n g ！1080P（1920×1080）分辨率时无声音输出？答：690G 主板的集成显卡最高只支持1080i，使用1080P 分辨率时需要单独连接音频线。

问题4：能否在690G 或者C68集成主板上使用HDMI 和DVI 双屏输出？答：不可以，因为集成显卡HDMI 和DVI 公用数字通道，使用HDMI 后可选择模拟接口的VGA 或S 端子实现双屏输出。

经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义与VGA线焊接方式
引脚号对应信号对应焊接
1 红基色red 红线的芯线
2 绿基色green 绿线的芯线
3 蓝基色blue 蓝线的芯线
4 地址码ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽D15 端壳压接
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

a。

vga线接法图解DVI线接法图解经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：KVM延长，远程控制，鼠标键盘延长，KM延长，远程操作，电脑远程监控VGA视频延长，VGA音视频延长，VGA视频传输，A信号放大，VGA长线驱动器，VGA远程传输，VGA信号传输，VGA视频远距离传输，多媒体信息发布，楼宇广告VGA的接口引脚图（孔座）：VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色red 红线的芯线2 绿基色green 绿线的芯线3 蓝基色blue 蓝线的芯线4 地址码ID Bit5 自测试6 红地红线的屏蔽线7 绿地绿线的屏蔽线8 蓝地蓝线的屏蔽线9 保留10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

DVI-D接口示意图（转自家电网）：DVI-I接口示意图：PS/2 接口示意图：USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB 远程使用，USB设备传输，USB信号放大，USB远程通讯接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+RJ45网线顺序：568B:568A：HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

a。

HDMI线材线芯类型及各针脚定义:HDMI转DVI-D焊接方法:DVI-I线材线芯类型及各针脚定义:DVI-D线材线芯类型及各针脚定义:C1 = Analog Red 模拟视频信号三基色信号线中的红C2 = Analog Green 模拟视频信号三基色信号线中的绿C3 = Analog Blue 模拟视频信号三基色信号线中的蓝C4 = Analog H模拟视频信号（水平扫描）行同步信号（ Horizontal ）syncC5 = Analog Ground 模拟视频信号地线8 = Analog V（ Vertical ） sync 模拟视频信号（垂直扫描）场同步信号（在 DVI-D 中， 8 是 No Connect 就是空脚，什么也没有连接）DVI-I图样DVI-D图样HDMI／HDMI接口／HDMI端子／DVI转HDMI／HDMI连接器供应商：深圳市格连电子有限公司产品类型：全新销售范围：广东省深圳市产品数量：1000000 个产品包装：卷袋商品颜色：黄色，银白色商品产地：深圳商品价格：2.5／个商品规格：ＰＨ１．０发布日期：2009-09-28D15(VGA)转RGBHV焊接方法D15(VGA) RGBHV D15(VGA) RGBHV1 红线的芯线92 绿线的芯线10 黑线的屏蔽线3 蓝线的芯线11 黄线的屏蔽线4 125 13 黑线的芯线6 红线的屏蔽线14 黄线的芯线7 绿线的屏蔽线158 蓝线的屏蔽线D15 端壳与10 、6 、7 、8 连接起来形成共地VGA插头的焊接方法：选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线：脚1 、红线的屏蔽线：脚6 绿线的芯线：脚2 、绿线的屏蔽线：脚7蓝线的芯线：脚3 、蓝线的屏蔽线：脚8 黑线：脚10、棕线：脚11黄线：脚13 、白线：脚14 外层屏蔽：15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

常见线缆线序V G V I线
接法图解
文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
常见线缆线序 VGA \ DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口) VGA显卡针脚定义图（F）1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步(行同步)14 - Verical Sync 垂直同步(场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。

有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。

-你了解DVI吗？如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。

说到DVI接口，很多朋友都会想到白色的D型插座。

没错，这就是DVI接口，但和VGA接口不同。

DVI接口分为3大类5种标准，每种标准都有自己的应用围，如果使用中不加以区别，就会影响显示设备的性能。

因此，作为一种常见的显示接口标准，我们还是很有必要对DVI有所了解的！DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

VGA 接口针号信号线的15 针针端1视频-红色2视频-绿色3视频-蓝色4接地5自检6接地-红色7接地-绿色8接地-蓝色9计算机5V/3.3V10接地-同步11接地12DDC 数据13水平同步14垂直同步15DDC 时钟DVI 接口针号信号线的24 针针端1 TMDS RX2-2 TMDS RX2+3TMDS 接地4浮点5浮点6DDC 时钟7DDC 数据8浮点9 TMDS RX1-10 TMDS RX1+11TMDS 接地12浮点13浮点14 +5V/+3.3V 电源15自检16热插拔检测17 TMDS RX0-18 TMDS RX0+19TMDS 接地20浮点21浮点22TMDS 接地23TMDS 时钟+24TMDS 时钟- DisplayPort 接口针脚号码已连接信号线的 20 针针侧HDMI 接口针脚号码已连接信号线的19 针针侧1 TMDS 数据2+2 TMDS 数据2 屏蔽线3 TMDS 数据2-4 TMDS 数据1+5 TMDS 数据1 屏蔽线6 TMDS 数据1-7 TMDS 数据0+8 TMDS 数据0屏蔽线9 TMDS 数据0-10 TMDS 时钟信号11 TMDS 时钟信号屏蔽线12 TMDS 时钟信号-13 悬空14 悬空15 DDC 时钟信号(SDA)16 DDC 数据(SDA)17 接地18 +5V 电源19 热插拔检测。

vga线接法图解DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色red 红线的芯线
2 绿基色green 绿线的芯线
3 蓝基色blue 蓝线的芯线
4 地址码ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽D15 端壳压接
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2 接口示意图：
USB引脚图：
接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+
RJ45网线顺序：
568B:
568A：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

a。

2分钟教你认识VGA、DVI、HDMI和DP接⼝现时代电⼦数码产品常伴我们⽣活左右，带给我们丰富多彩的娱乐⽣活和更⾼效的⼯作效率。

我们常⽤电视、⼿机、电脑、平板、投影等来观影或者办公，并在使⽤过程中或多或少要进⾏影⾳传输播放，但你知道市⾯上主流的接⼝都有哪些吗？如何为你的电⼦数码设备找到相应的线以发挥它的最佳影⾳性能呢？当你遇到不同接⼝的线需要进⾏新影⾳转换时肿么办？让⼩开给你涨涨知识吧！Follow me！//四种主流接⼝//我们最常见的影⾳设备接⼝主要有VGA、DVI、HDMI和DP四种，下⾯⼩开分别为你介绍这四种接⼝。

//VGA接⼝//VGA是基于CRT显⽰器研发的模拟信号接⼝。

CRT显⽰器#VGA档案#英⽂全称：Video Graphics Array中⽂名称：视频图形阵列VGA/D型15针孔接⼝不⾜：1.不⽀持热插拔、不⽀持⾳频传输。

2.对于LCD、DLP等数字显⽰设备，需配置相应的A/D（模拟/数字）转换器，将模拟信号转为数字信号，经D/A和A/D两次转换后，不可避免地造成图像细节损失。

//DVI接⼝//DVI是基于LCD显⽰器研发的数字/模拟信号接⼝。

LCD显⽰器#DVI档案#英⽂全称：Digital Video Interface中⽂名称：数字视频接⼝DVI接⼝分类不⾜：1.长度超过8⽶将影响画质。

2.DVI接⼝考虑对象是PC，对平板电视兼容能⼒⼀般。

3.只⽀持8bit的RGB信号传输，不能让⼴⾊域显⽰终端发挥最佳性能。

4.预留不少引脚以⽀持模拟设备，造成接⼝体积较⼤，效率很低。

5.只能传输图像信号，对于数字⾳频信号的⽀持完全没有考虑。

//HDMI接⼝//HDMI是基于DVI性能的强化。

#HDMI档案#英⽂全称：High Definition Multimedia Interface中⽂名称：⾼清晰度多媒体接⼝HDMI A型多应⽤于⾼清电视/台式电脑/投影仪HDMI C型多应⽤于MP4/平板电脑/相机HDMI D型多应⽤于智能⼿机/平板电脑优势：1.可搭配宽带数字内容保护。

VGA接口详细接线图及VGA接口定义 VGA接口详细接线图VGA接口定义管脚定义1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

宏控中控系统投影机输出口（VGA)选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）5 线 D15红基色 red (R) 脚 1绿基色 green(G) 脚 2蓝基色 blue(B) 脚 3行同步(H) 脚 13场同步(V) 脚 14地线 D15 端壳压接RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。

RGB的焊接方法非常简单一一即可，注意选用 75 欧的 BNC 头。

D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地。
