夏普复印机常见的故障代码及其维修

夏普复印机维修模式与维修代码、故障代码进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C插入0插入C Ca0CAR275/AR255#插入C插入#插入0CM350/M450P*C*P＊0CAR158C浓度C浓度C浓度C倍率AR2818m160m205m276＃插入C插入＊插入CA插入夏普数码复印机维修代码1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2—3确认SPF电动机正转方向动人2—4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPF PS释放电磁阀动作3-2确认移动分离传感器动作3—3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3—11确认配页器原位动作5—1确认扣作部显示（面板LED灯全亮秒）5—2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓度键改亮度）6—1确认进纸电磁阀动作(50秒间隔驱动20次）6-10驱动主盒半圆辊7-1预热时间表示有JAM老化7-4预热省略7—6间歇老化有纸7-8预热时间表示8-1复印模式的显影偏压输出8—2复印模式的主充电器栅极电压(High状态高)输出8—3复印模式的主充电器栅极电压（Low状态低）输出8-6转印电压输出8-10打印模式的显影偏压以及控制回路的动作确认和调整8-11打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13FAX模式的显影偏压以及控制回路的动作确认和调整8—14FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8—15FAX模式的主充电器栅极电压(Low状态）以及控制回路的动作确认9—1双面器负载(马达）正转测试9—2双面器负载（马达）反转测试9-4双面器马达的转速调整9—5双面器马达的把向转换时间调整10确认墨粉电动机动作14解除U2以外的故障16解除U2故障20-1清除保养计数21-1保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张)22—1保养计数器的显示22-2保养预置值显示（SIM20-1设定值）22-3卡纸储存的显示(最近30次卡纸)22—4总卡纸计数显示22—5总计数显示22-6显影计数器显示22—8SPF计数器显示22—9进纸计数器显示22—12光鼓计数器显示22—13CRUM类型显示22—14FLASH ROM的版本22—15故障储存器显示（最近15次故障）22—16双面打印计数显示22-17复印计数器显示22-18打印计数器显示22—19电子分类计数器显示22-21扫描计数器显示22—22SPF卡纸计数器显示24-1卡纸储存器清除24—2故障储存器清除24-4SPF计数器清除24-5双面打印计数清除24-6进纸计数器清除24—7光鼓计数器清除24—8复印计数器清除24—9印刷计数器清除24—10电子类计数器清除24—13扫描计数器清除24-14SPF卡纸计数清除24-15扫描模式计数器清除25-1确认主电机机劝作（30秒）25-10确认LSU多面镜电动机动作(30秒）26—1选件开关的显示（选购件对应灯亮）26-3部门管理器的设定(0：计数模式1:投币模式）26—4本机双面动作设置(0:无双面1：有双面功能)26—5计数器方式设定(0:双面计数1:单面计数）26—6发送地设定(5:中国6:台湾）26—7直接显示CPM旋转速度26-10网络扫描的试用设定26—18节粉方式（0:节粉关闭1打开）26-22语言设定（打印卡面板语言）(0：日语1：英语……）26-30CE标记对应控制设定(0:CE标记OFF1:ON)26—32风扇旋转状况变化26-36（0:保养计数到停机1：不停）26—37（0:载体计数到停机1：不停）26—38光鼓超寿命停止设定(0停机1不停机）26—39内存容量检测(16：16M内存32：32M内存）26-42转印时间调整(R系列:1:240MS3:260MS9：320MS）(M系列机子取值1-99默认值50)26-43上下端空白设置(自动灯表下端,手动灯表上端）26—50黑白转换功能设定（0：可转1:不可转)26—51复印机暂停功能设定（0：不停1:停)26—60未装载FAX时，设定FAX模式键是否有效27—1设定有元PC／调制解调器的通信故障27—5输入机器的机号30—1确认本体传感器动作30—2确认给纸部的传感、检测器及相关回路的动作40—1确认手动托盘的纸张尺寸检测器及相关回路的动作41—2调整OC原稿检测传感器41—3原稿检测传感器受光电平显示41-4OC盖板20度时的检测电平调整42-1载体记数清除43—1定影温度设定（倍率键调）43—10明信片纸张进纸周期设置(取值1—99)43-11明信片纸定影温度设置43—12待机模式定影风扇转动设置（0：低速1:高速) 43—13定影纸张间隙控制（0：禁止1：允许）44-34转印电流设定44-40墨粉补充前转动时间设置（取值1-99)46—1复印浓度300dpi电平调整46-2复印曝光600dpi浓度等级调整46—7分别调整复印曝光浓度等级（超级照片)46—9复印浓度等级单独调整手动300dpi等级（文字）46-10复印浓度等级单独调整手动600dpi（文字／照片) 46-11复印浓度等级单独调整（照片）46-18复印对比度调整300dpi46—19曝光时的图像质量调整46-20SPF的曝光浓度校正46—29复印对比度调整600dpi46-30进行AE设定(取值0-30)46-31图像锐度调整（0:黑白校正2:清晰)46-39调整传真模式对比度46-45调整传真模式的图像浓度48—1主（前后)扫描方向倍率调整48-2复印时OC方式副扫描方向倍率调整48—3自动调整前端．副扫描倍率48—5复印时SPF方式副扫描方向倍率调整49—1FLASH ROM程序写入模式50—1复印画像位置调整（左右方向，值加减1移动0.127MM）50-5调整图像先端位置50-6调整复印模式SPF／RSPF原稿图像位置50-10用纸中心偏移调整(上下方向)50-12调整复印模式原稿图像中心位置50—13OC方式原稿中心偏50—16SPF方式原稿中心偏听偏信移调整50—18双面复印时反面图像位置调整50—19双面复印时后端空白调整51-02对位量调整51—8设定禁止感光鼓分离爪动作53-8SPF扫描位置调整56—1传送MFP控制器数据61-1检测LSU的动作61-2调复印模式激光功率（绝对值）61—3六棱镜电机检测62—1格式化硬盘62-3检测硬盘读写操作62-8格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63—1确认黑白校正数据63—2执行黑白校正63-7自动调整SPF白校正开始的像素位置64—1自我打印功能65-5进行操作面板的检测66—22调传真听筒音量66—23下载传真程序66-24清除传真数据内存66—39设定发货地规格66-60设定ACR数据67-11用于设定“select—in“信号67-14进行flash programs写入／比较检测67—17进行NVROM的清除67-18清除FLASH ROM 的Network Scanner Application(网络扫描应用软件）用数据区域67-20装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清)H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线.常亮：查电源板、MCU板、灯控板）H400定影部低温故障(温不足140度)（恒温器等）H501连续5次T10D（T20D）未检测到卡纸（定影卡纸,安装等）02定影热敏电阴的检测异常CC原稿检测传感器错误U204EEPROM通信出错(ROM安装到位否)11计数器校正出错12调整值校正出错20机器速度代码数据出错（SIM26-57设的机种类型对否)40CRUM芯片通信出错(显影组件接触不良)U329反射镜原始位置错误U700RIC 板与本机连接U900MCU—OPE间通信故障（接线、接地）80操作控制电路板故障（协议）81操作控制电路板故障（奇偶）82操作控制电路板故障（溢出）84操作控制电路板故障(框架）88操作控制电路板故障（超时）99操作面板语言出错U95面板连接错误造成面板单独显示F502复印灯点灯异常（灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉，执行63-1 值不在B0左右，要调整CCD的高低或水平位置了.数值大于90则问题不大、CCD扁平线不良，）E100IMC电路板通信故障10IMC电路板故障11图像控制出错12画像缩小出错13IMC电路板FLASH ROM出错14IMC电路板WORK RAM出错15IMC电路板PAGE MEMORY出错16IMC电路板图像压缩MEMORY出错17IMC电路板平滑IC出错80IMC电路板通信故障(协议）81IMC电路板通信故障（奇偶）82IMC电路板通信故障(溢出）84IMC电路板通信故障（框架）88IMC电路板通信故障（超时）E701 双面模式内存安装出错，内存检测出错（SIM26-39I没有设为2）02LSU故障(SIM61-03看动作、无激光)04CCD白电平故障（电路板、线束）05CCD黑电平故障10CCD黑白校正故障（黑校正）（查CCD组件和连线）11CCD黑白校正故障（白校正)（光学白板脏，灯不亮或亮度不足SIM5—3、CCD坏、主板)12用于白电平扫描的基准白板脏16 激光输出故障F100分页器通信故障（电源，线束，控制板）01侧导板移动故障(原位检测出错、SIM3-3-1测试电机转）06分页器移动电机异常SIM3-3-6测08分页器装订移动电机故障SIM3-3—7测试11后导板移动故障（原位检测出错）SIM3-3—215分页器升降电机故障SIM3-3-5F202墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25—1）04墨粉盒识别出错，机种出错,种类出错，发送地出错，数据异常，MISC 出错F900MCU-PRT间的通信故障（打印电路板与MCU板的连接，本机接地、打印板ROM）10打印交换故障（打印电路板与MCU板的连接，本机接地、打印板ROM）80打印电路板故障(协议）81打印电路板故障（奇偶)82打印电路板故障（溢出）84打印电路板故障（信息包）88打印电路板故障（超时）99本机—PCL电路板间语言出错L100反光镜进给故障(白基准板的上白区和黑标记用于获取CCD电平差异，以判断进给是否锁定。

夏普复印机维修中常见的⼏种问题及解决⽅法①夏普AR205复印机显“L4-11”故障解决⽅法对应机型：夏普AR205、AR160、AR255、AR275和AR276⽪带有移位器的机型。

故障现象： 1、主板供电不正常。

2、移位器原位传感器不正常。

解决⽅案：由于当时⼿边没有维修技术资料，照常理显⽰L4⼀般与主电机有关或者电机负载过⼤，于是把主电机负载减压，试机没有好转，再把主电机换⼀个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。

怀疑是复印机主板坏了，建议⽤户把主板换了后，似乎可以了，结果问题还是没有解决。

维修陷⼊困境，上中国维修⽹查阅资料得知：L4-11并不是主电机故障代码，⽽是移位器电机动作不正常的代码。

⽤-11代码检查后重回客户处。

在客户处再⽤-11代码检查，移位器动作不正常，为了区别故障部位，⾸先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是⽤酒精球清洁后，再上质量较好的润滑油，上机试机，⼀切正常。

②夏普AR275显⽰“F5-02”处理⽅法故障现象：夏普AR275复印机显⽰F5-02故障代码。

故障原因： 1、曝光灯损坏。

2、曝光灯线束不良。

3、电路板损坏。

解决⽅案：针对第⼀种故障原因，先接[#]键→插⼊键→[C]键→插⼊键进⼊模拟代码⽅式，执⾏代码5-3检查曝光灯是否⼯作正常，⼀般情况下曝光灯出现损坏的情况很少见。

接下来再检测曝光灯和电路板连接之间的线束，⽤万全表检测通断，再确认⼀下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。

⼀般出现F5-02普通都是线束不良引起的。

电路板出现损坏的情况很少，但不排除。

如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防⽌出现F5-02故障的关键。

③ AR275复印全⿊之故障分析故障现象：⼀台夏普AR275数码复合机出现全⿊现象（复印件），印张数为40万左右。

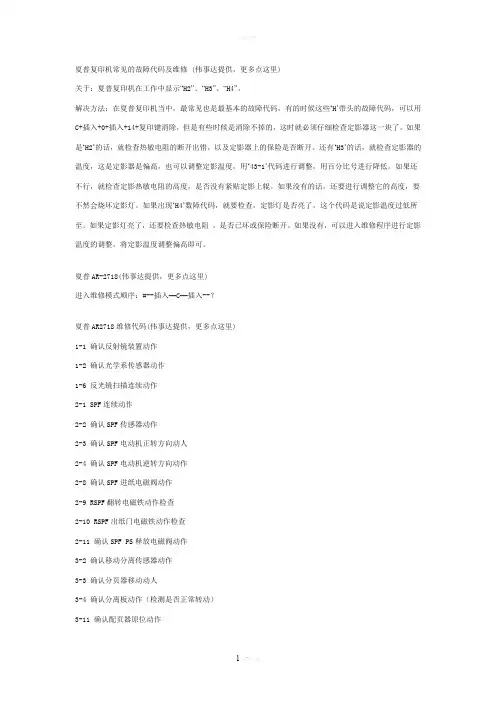

夏普复印机常见的故障代码及维修 (伟事达提供，更多点这里)关于：夏普复印机在工作中显示“H2”、“H3”、“H4”。

解决方法：在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。

如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。

还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。

如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。

如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。

如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。

如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。

如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可。

夏普AR-2718(伟事达提供，更多点这里)进入维修模式顺序：#--插入—C—插入--？夏普AR2718维修代码(伟事达提供，更多点这里)1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障（H-2解除定影组件代电拆除后的故障）16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能)26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50) 26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接.欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

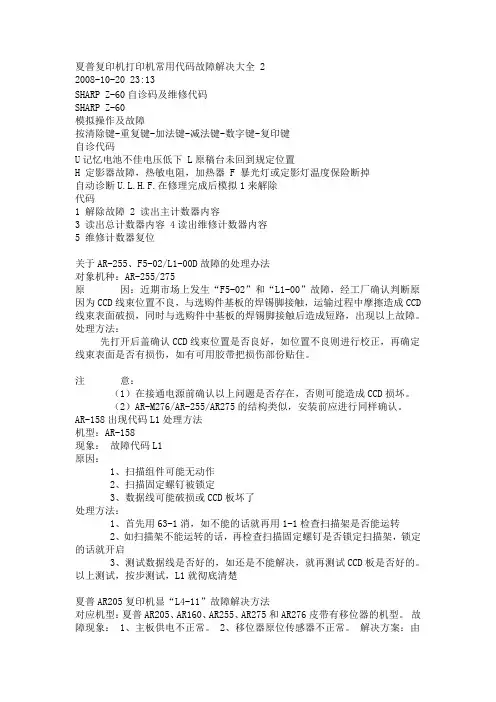

夏普复印机打印机常用代码故障解决大全 22008-10-20 23:13SHARP Z-60自诊码及维修代码SHARP Z-60模拟操作及故障按清除键-重复键-加法键-减法键-数字键-复印键自诊代码U记忆电池不佳电压低下 L原稿台未回到规定位置H 定影器故障，热敏电阻，加热器 F 暴光灯或定影灯温度保险断掉自动诊断U.L.H.F.在修理完成后模拟1来解除代码1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位关于AR-255、F5-02/L1-00D故障的处理办法对象机种：AR-255/275原因：近期市场上发生“F5-02”和“L1-00”故障，经工厂确认判断原因为CCD线束位置不良，与选购件基板的焊锡脚接触，运输过程中摩擦造成CCD线束表面破损，同时与选购件中基板的焊锡脚接触后造成短路，出现以上故障。

处理方法：先打开后盖确认CCD线束位置是否良好，如位置不良则进行校正，再确定线束表面是否有损伤，如有可用胶带把损伤部份贴住。

注意：（1）在接通电源前确认以上问题是否存在，否则可能造成CCD损坏。

（2）AR-M276/AR-255/AR275的结构类似，安装前应进行同样确认。

AR-158出现代码L1处理方法机型：AR-158现象：故障代码L1原因：1、扫描组件可能无动作2、扫描固定螺钉被锁定3、数据线可能破损或CCD板坏了处理方法：1、首先用63-1消，如不能的话就再用1-1检查扫描架是否能运转2、如扫描架不能运转的话，再检查扫描固定螺钉是否锁定扫描架，锁定的话就开启3、测试数据线是否好的，如还是不能解决，就再测试CCD板是否好的。

以上测试，按步测试，L1就彻底清楚夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

故障现象： 1、主板供电不正常。

2、移位器原位传感器不正常。
