夏普AR-1818、1820数码复印机维修手册

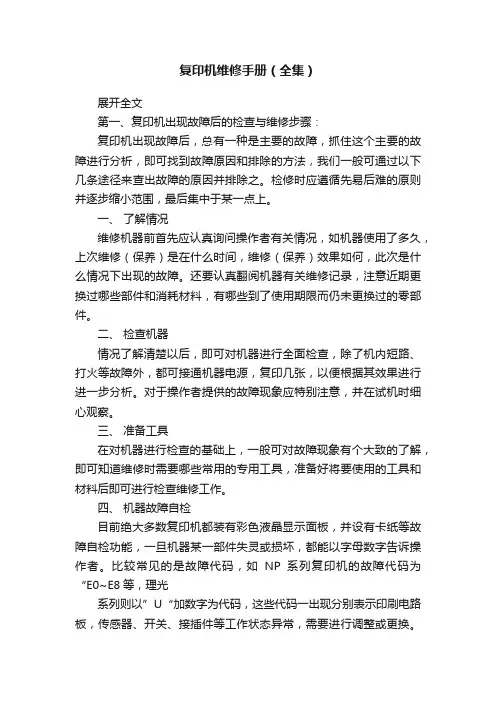

复印机维修手册（全集）展开全文第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

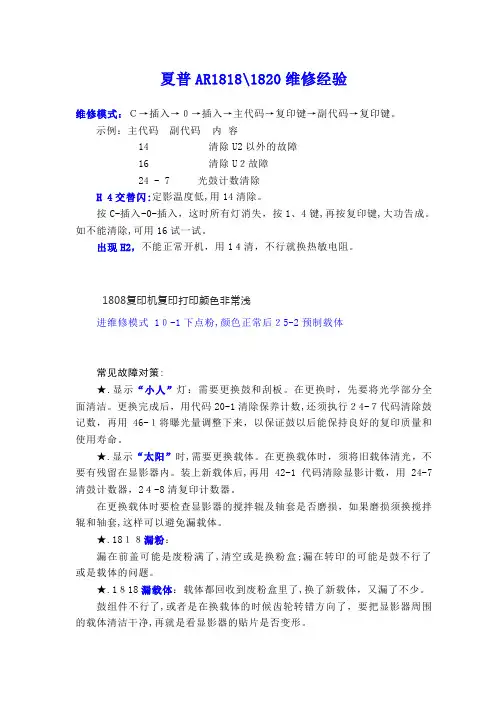

夏普AR1818\1820维修经验维修模式：Ｃ→插入→０→插入→主代码→复印键→副代码→复印键。

示例：主代码副代码内容14 清除U2以外的故障16 清除U２故障24 - 7 光鼓计数清除H 4交替闪:定影温度低,用14清除。

按C-插入-0-插入，这时所有灯消失，按1、4键,再按复印键,大功告成。

如不能清除,可用16试一试。

出现H2，不能正常开机，用1４清，不行就换热敏电阻。

1808复印机复印打印颜色非常浅进维修模式 1０-1下点粉,颜色正常后２5-2预制载体常见故障对策:★.显示“小人”灯：需要更换鼓和刮板。

在更换时，先要将光学部分全面清洁。

更换完成后，用代码20-1清除保养计数,还须执行２4-７代码清除鼓记数，再用46-１将曝光量调整下来，以保证鼓以后能保持良好的复印质量和使用寿命。

★.显示“太阳”时,需要更换载体。

在更换载体时，须将旧载体清光，不要有残留在显影器内。

装上新载体后,再用42-1代码清除显影计数，用24-7清鼓计数器，2４-8清复印计数器。

在更换载体时要检查显影器的搅拌辊及轴套是否磨损，如果磨损须换搅拌辊和轴套,这样可以避免漏载体。

★.18１８漏粉：漏在前盖可能是废粉满了,清空或是换粉盒;漏在转印的可能是鼓不行了或是载体的问题。

★.1８18漏载体：载体都回收到废粉盒里了,换了新载体，又漏了不少。

鼓组件不行了,或者是在换载体的时候齿轮转错方向了，要把显影器周围的载体清洁干净,再就是看显影器的贴片是否变形。

★.出F1是隔离板电机故障，这时将机器的隔离板电机拆下，你会发现有一个白色的齿轮上面有一块凸起的地方,叫凸轮。

将它转动后,让它“掉”进‘凹’的白色的地方。

最后装上即可。

★．出Ｆ2代码:用14取消，一般是粉盒芯片问题。

检查墨粉盒,需更换芯片、或换原装的粉盒。

★.经常出F5故障代码：首先将机器的光学部份全清洁,这时引起的原因是光学部份局部脏了,标尺板的白电平有污渍，清洁后执行CCD校正63－1,数值应在B0以上。

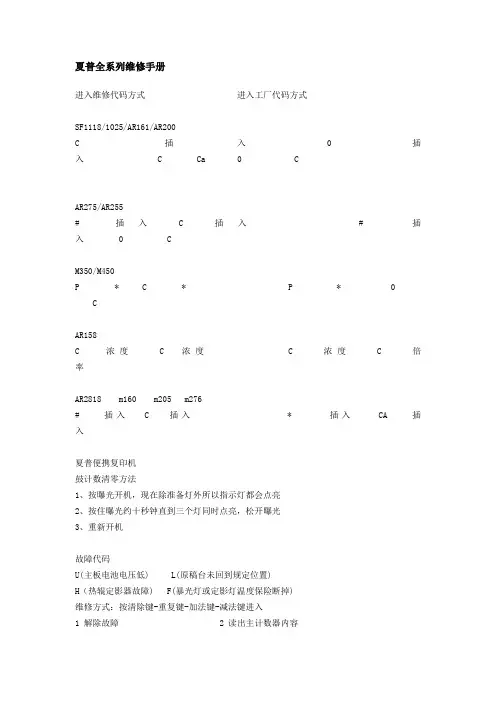

夏普复印机全系列维修手册夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入 0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入 * 插入 CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置) H(热辊定影器故障) F(暴光灯或定影灯温度保险断掉) 维修方式:按清除键-重复键-加法键-减法键进入 1 解除故障 2 读出主计数器内容 3 读出总计数器内容 4读出维修计数器内容 5 维修计数器复位`夏普模拟复印机维修代码维进:C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进:C- Ca - 0- C 纸盒键按4秒进用户模式 1-01:反光镜动作检测1-02:光学系统传感器检查(缺纸灯、卡纸灯) 1-03:镜头动作检查1-04:镜头动作老化检查2-01:ADF进行原稿输送动作2-02:ADF传感器检查2-03:ADF单独装纸动作检查(给纸电机反向旋转) 2-04:ADF单独装纸动作检查(给纸电机正向旋转) 2-05:ADF单独装纸动作检查(输纸电机正向旋转) 2-06:ADF单独装纸动作检查(输纸电机反向旋转) 2-07:ADF单独装纸动作检查(原稿限位器电磁阀接通) 2-08:ADF单独装纸动作检查(送纸限位器) 2-10:ADF单独装纸动作检查3-02:分页器传感器检查3-03:分页器单独装纸动作检查(输纸电机) 3-04:分页器单独装纸动作检查(纸库电机) 3-05:分页器单独装纸动作检查(蜂鸣器)3-06:分页器单独装纸动作检查(直线马达)(只适用于SF-S54) 3-07:分页器单独装纸动作检查(钳夹马达)(只适用于SF-S54) 5-01:操作面板显示检查(LED灯全亮5秒)5-02:加热灯检查(以0.5秒间隔亮灭加热灯) 5-03:复印灯点亮检查5-04:DL 光度检查(放电灯亮30秒)5-05:BL 光度检查(消电灯以5秒间隔亮灭) 6-01:输纸系统装纸动作(离合器/ 电磁阀)通断30次 6-02:给纸电机动作检查(仅SP-2118)6-10:主纸盒半圆辊动作7-01:预热时间显示和老化预热计时并显示(秒) 7-04:预热省略7-06:间歇老化7-08:预热时间显示8-01:显影偏压输出(30秒)8-02:主 / 转印充电输出 / 栅极检查(ME) 8-03:主 / 转印充电输出 / 栅极检查(PE) 8-04:主 / 转印充电输出 / 栅极检查(T / S) 8-07:分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 : 色粉电机转动14 : 故障消除(除U2故障外)15 废色粉装满(小人灯闪亮)取消 16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定 0=50000张 1=2500张 2=5000张 3=10000张4=25000张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000张21-03 彩色显影器小修设置 0=10000张 1=5000张 22-01:保养计数器显示22-02:保养预置计数器显示22-03:卡纸存储器显示22-04:总卡纸存储器显示22-05:总计数器显示22-06:DV 计数器显示22-07:DV 预置计数器显示(载体更换周期)22-08:ADF 送纸数显示22-10:装订计数显示22-15:故障记忆显示(显示最近20个错误代码) 24-01:卡纸存储器 / 总卡纸计数器清零24-02:故障记忆清除24-04:ADF 计数器清零24-05:装订计数清零24-06:显影剂调整时间清零24-07:鼓调整时间清零24-06:纸盒计数器清零25-01:主驱动系统检查25-02:自动显影剂调整(更换载体后执行)(厂代中80-2调浓度与漏粉)26-01:选购件设定(输入选购件所表数值之和) 26-05:计数器方式设定( 0 A3计数 3 A4计数 ) 26-06:目的地设定(设为10)26-07:转鼓灵敏度设定校正复印灯电压(1-3 初始为2) 26-10:AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿) 26-13:预热方式设定(0 正常 1主电机转至预热结束) 26-20:后缘空白设定(0 有空白 1无空白)26-29:交流电压调整(0 100V 1 200V)30-01:复印机传感器检查(纸检测 )42-01:清除小太阳符号换载体后43-01:定影温度设定(倍率键选择)44-01:成像控制动作设定(输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4)44-05:栅极电压较正(显示图介浓度传感器A/D输入值) 44-06:栅极电压较正强行执行44-07:图像浓度 / 转鼓标记传感器动作试(验F-J 中0表示鼓标不能检测，1表示能检到)44-08:成像控制数据显示44-09:成像控制数据显示(最新值)44-10:栅极电压较正(转鼓表面 / 斑纹)数据显示44-11:初级栅极偏压设定44-12:中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01:曝光调整47 : AE 传感器增益自动调整(先在稿台上放几张A3白纸) 48-01:前 / 后(垂直)放大倍率调整(A值调100% B调200% C调50%)48-02:输纸方向放大倍率调整(反光镜速度校正) 50-01:复印件前缘调整50-02:前缘调整(简单型)(C值为245 显示为A45)51-02:阻力量调整(A 托盘阻力 B手动给纸) 53-01:ADF 停止位置调整值(普通纸)设定 53-03:ADF 停止位置调整值(薄纸)设定 53-04:ADF 阻力传感器、宽度传感器调整 53-05:ADF出纸传感器调整53-06:ADF 时间传感器调整54-03:除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整 60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00:反光镜进给故障(传感器坏、主板坏、反光镜传动索缺油)L3-00:反光镜返回故障L4-01:主电机故障L5-00:镜头初始误差检测L5-02:镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障 L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01:零交叉脉冲故障L8-03:AE传感器故障(执行47时，AE输入无变化) L9 分页器故障H2-00:定影热敏电阻开路故障(热敏电阻输入超过3.81V) H3-00:定影高温故障(定影温达240度,热敏电阻输入在0.36V下)H4-00:定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位 U2-01:后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00:ADF通信错误U5-01:A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11:给纸电机故障U5-12:输纸电机故障U6-00:机架通信错误U6-01:1纸盒电机错误U6-02:2纸盒电机错误U6-03:3纸盒电机错误U6-08:机架24V线路出错 U6-10:机架送纸电机错误 U6-09:机架LCC电机过电流检测 F1-00:分页器通信错误F1-02:输纸电机故障F1-04:纸库上限/下限故障 F1-05:纸库原位传感器故障 F1-06:纸库电机故障F1-14:输纸电势故障F2-02:色粉粉斗电机错误 F2-31:图象浓度传感器故障(传感器脏、删边灯脏、鼓处插线坏)F2-32:鼓标记传感器故障 F2-35:栅级电压校正故障 F3-12 上纸盒升起电机故障 F3-22 下纸盒升起电机故障 C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU:色粉不足EE-EL:色粉过多CH: 亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作(检测是否正常转动) 3-11 确认配页器原位动作5-1 确认扣作部显示(面板LED灯全亮秒) 5-2 确认加热灯亮(定影灯50秒间隔亮5次) 5-3 确认复印机灯亮(10秒浓度键改亮度)6-1 确认进纸电磁阀动作(50秒间隔驱动20次)6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压(High状态高)输出 8-3 复印模式的主充电器栅极电压(Low状态低)输出 8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整 8-11 打印模式的主充电器栅极电压(High状态)以及控制回路的动作确认8-12 打印模式的主充电器栅极电压(Low状态)以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整 8-14 FAX模式的主充电器栅极电压(High状态)以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压(Low状态)以及控制回路的动作确认9-1 双面器负载(马达)正转测试9-2 双面器负载(马达)反转测试9-4 双面器马达的转速调整 9-5 双面器马达的把向转换时间调整 10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定(0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张)22-1 保养计数器的显示22-2 保养预置值显示(SIM20-1设定值) 22-3 卡纸储存的显示(最近30次卡纸) 22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示(最近15次故障) 22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作(30秒)25-10 确认LSU多面镜电动机动作(30秒) 26-1 选件开关的显示(选购件对应灯亮) 26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能) 26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定(打印卡面板语言)(0:日语 1:英语……) 26-30 CE标记对应控制设定(0:CE标记OFF 1:ON) 26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定(0停机 1不停机) 26-39 内存容量检测(16:16M内存 32:32M内存) 26-42 转印时间调整(R系列:1:240MS 3:260MS 9:320MS)(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端) 26-50 黑白转换功能设定(0:可转 1:不可转) 26-51 复印机暂停功能设定(0:不停 1:停) 26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC,调制解调器的通信故障 27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作 40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整 42-1 载体记数清除43-1 定影温度设定(倍率键调)43-10 明信片纸张进纸周期设置(取值1-99) 43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速) 43-13 定影纸张间隙控制(0:禁止 1:允许) 44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99) 46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级(超级照片) 46-9 复印浓度等级单独调整手动300dpi等级(文字) 46-10 复印浓度等级单独调整手动600dpi(文字,照片) 46-11 复印浓度等级单独调整(照片) 46-18 复印对比度调整 300dpi 46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰) 46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主(前后)扫描方向倍率调整 48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端(副扫描倍率 48-5 复印时SPF方式副扫描方向倍率调整 49-1 FLASH ROM程序写入模式 50-1 复印画像位置调整(左右方向，值加减1移动0.127MM)50-5 调整图像先端位置50-6 调整复印模式SPF,RSPF原稿图像位置 50-10 用纸中心偏移调整(上下方向) 50-12 调整复印模式原稿图像中心位置 50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整 50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作 53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率(绝对值) 61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘(除系统数据区域) 62-10 删除完成作业列表(同时删除作业日志) 63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置 64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入,比较检测 67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开(电阻到MCU板的连接、SIM14清) H3 00 定影部高温故障(温超240度、SIM5-2灯闪时:查接线。

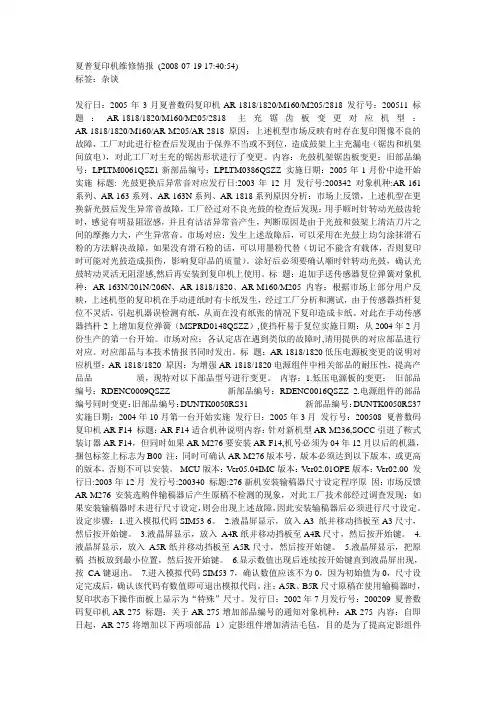

夏普复印机维修情报(2008-07-19 17:40:54)标签：杂谈发行日：2005年3月夏普数码复印机AR-1818/1820/M160/M205/2818 发行号：200511 标题：AR-1818/1820/M160/M205/2818主充锯齿板变更对应机型：AR-1818/1820/M160/AR-M205/AR-2818 原因：上述机型市场反映有时存在复印图像不良的故障，工厂对此进行检查后发现由于保养不当或不到位，造成鼓架上主充漏电（锯齿和机架间放电），对此工厂对主充的锯齿形状进行了变更。

内容：光鼓机架锯齿板变更：旧部品编号：LPLTM0061QSZ1新部品编号：LPLTM0386QSZZ 实施日期：2005年1月份中途开始实施标题: 光鼓更换后异常音对应发行日:2003年12月发行号:200342 对象机种:AR-161系列、AR-163系列、AR-163N系列、AR-1818系列原因分析：市场上反馈，上述机型在更换新光鼓后发生异常音故障，工厂经过对不良光鼓的检查后发现：用手顺时针转动光鼓齿轮时，感觉有明显阻涩感，并且有沽沽异常音产生，判断原因是由于光鼓和鼓架上清洁刀片之间的摩擦力大，产生异常音。

市场对应：发生上述故障后，可以采用在光鼓上均匀涂抹滑石粉的方法解决故障，如果没有滑石粉的话，可以用墨粉代替（切记不能含有载体，否则复印时可能对光鼓造成损伤，影响复印品的质量）。

涂好后必须要确认顺时针转动光鼓，确认光鼓转动灵活无阻涩感,然后再安装到复印机上使用。

标题：追加手送传感器复位弹簧对象机种：AR-163N/201N/206N、AR-1818/1820、AR-M160/M205 内容：根据市场上部分用户反映，上述机型的复印机在手动进纸时有卡纸发生，经过工厂分析和测试，由于传感器挡杆复位不灵活，引起机器误检测有纸，从而在没有纸张的情况下复印造成卡纸。

对此在手动传感器挡杆2上增加复位弹簧（MSPRD0148QSZZ）,使挡杆易于复位实施日期：从2004年2月份生产的第一台开始。

夏普复印机维修手册(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--进入工厂代码方式SF1118/1025/AR161/AR200进入维修代码方式C-插入-0-插入进入工厂代码方式C-Ca-0-C AR275/AR255进入维修代码方式#-插入-C-插入进入工厂代码方式#-插入-0-CM350/M450进入维修代码方式P-*-C-* 进入工厂代码方式P-*-0-CAR158进入维修代码方式C-浓度-C-浓度进入工厂代码方式C-浓度-C-倍率AR2818 M160 M205 M276进入维修代码方式#-插入-C-插入进入工厂代码方式*-插入-CA-插入数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

常亮：查电源板、MCU板、灯控板）H4 00 定影部低温故障（温不足140度）（恒温器等）H5 01 连续5次T10D（T20D）未检测到卡纸（定影卡纸，安装等） 02 定影热敏电阴的检测异常CC 原稿检测传感器错误U2 04 EEPROM通信出错（ROM安装到位否） 11 计数器校正出错 12 调整值校正出错 20 机器速度代码数据出错（SIM26-57设的机种类型对否） 40 CRUM芯片通信出错（显影组件接触不良）U3 29 反射镜原始位置错误U7 00 RIC 板与本机连接U9 00 MCU-OPE间通信故障（接线、接地） 80 操作控制电路板故障（协议） 81 操作控制电路板故障（奇偶） 82 操作控制电路板故障（溢出） 84 操作控制电路板故障（框架） 88 操作控制电路板故障（超时） 99 操作面板语言出错U95 面板连接错误造成面板单独显示F5 02 复印灯点灯异常（灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉，执行63-1 值不在B0左右，要调整CCD的高低或水平位置了。

夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入# 插入0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主 / 转印充电输出 / 栅极检查（ME）8-03：主 / 转印充电输出 / 栅极检查（PE）8-04：主 / 转印充电输出 / 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定 0=50000张 1=2500张 2=5000张 3=10000张 4=25000张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000张21-03 彩色显影器小修设置 0=10000张 1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器 / 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数 )26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26-13：预热方式设定(0 正常 1主电机转至预热结束)26-20：后缘空白设定(0 有空白 1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度 / 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力 B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 ) 26-4 本机双面动作设置(0:无双面 1:有双面功能) 26-5 计数器方式设定(0:双面计数 1:单面计数) 26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

夏普复印机全系列维修手册汇总夏普复印机全系列维修手册汇总夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入 0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入 * 插入 CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉) 维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主 / 转印充电输出 / 栅极检查（ME）8-03：主 / 转印充电输出 / 栅极检查（PE）8-04：主 / 转印充电输出 / 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000张21-03 彩色显影器小修设置 0=10000张 1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器 / 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数 )26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26-13：预热方式设定(0 正常 1主电机转至预热结束)26-20：后缘空白设定(0 有空白 1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ： AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C 调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力 B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 ) 26-4 本机双面动作设置(0:无双面 1:有双面功能) 26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M 系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

夏普全系列维修手册进入维修代码方式 进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入 0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入 * 插入 CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键‐重复键‐加法键‐减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C‐插入‐ 0‐插入 或清除键‐插入键‐0键‐插入键‐清除键厂进：C‐ Ca ‐ 0‐ C 纸盒键按4秒进用户模式1‐01：反光镜动作检测1‐02：光学系统传感器检查（缺纸灯、卡纸灯）1‐03：镜头动作检查1‐04：镜头动作老化检查2‐01：ADF进行原稿输送动作2‐02：ADF传感器检查2‐03：ADF单独装纸动作检查（给纸电机反向旋转）2‐04：ADF单独装纸动作检查（给纸电机正向旋转）2‐05：ADF单独装纸动作检查（输纸电机正向旋转）2‐06：ADF单独装纸动作检查（输纸电机反向旋转）2‐07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2‐08：ADF单独装纸动作检查（送纸限位器）2‐10：ADF单独装纸动作检查3‐02：分页器传感器检查3‐03：分页器单独装纸动作检查（输纸电机）3‐04：分页器单独装纸动作检查（纸库电机）3‐05：分页器单独装纸动作检查（蜂鸣器）3‐06：分页器单独装纸动作检查（直线马达）（只适用于SF‐S54）3‐07：分页器单独装纸动作检查（钳夹马达）（只适用于SF‐S54）5‐01：操作面板显示检查（LED灯全亮5秒）5‐02：加热灯检查（以0.5秒间隔亮灭加热灯）5‐03：复印灯点亮检查5‐04：DL 光度检查(放电灯亮30秒)5‐05：BL 光度检查(消电灯以5秒间隔亮灭)6‐01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6‐02：给纸电机动作检查（仅SP‐2118）6‐10：主纸盒半圆辊动作7‐01：预热时间显示和老化 预热计时并显示(秒)7‐04：预热省略7‐06：间歇老化7‐08：预热时间显示8‐01：显影偏压输出(30秒)8‐02：主 / 转印充电输出 / 栅极检查（ME）8‐03：主 / 转印充电输出 / 栅极检查（PE）8‐04：主 / 转印充电输出 / 栅极检查（T / S）8‐07：分离充电器输出(30秒)9‐02 ADU传感器检查测试指令9‐05 门电磁铁启动10 ： 色粉电机转动14 ： 故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20‐01 保养计数器(小人灯亮)清零21‐01 保养周期设定 0=50000张 1=2500张 2=5000张 3=10000张 4=25000张 5=关闭 21‐02 显影器小修设置 0=80000张 1=5000张 2=10000张21‐03 彩色显影器小修设置 0=10000张 1=5000张22‐01：保养计数器显示22‐02：保养预置计数器显示22‐03：卡纸存储器显示22‐04：总卡纸存储器显示22‐05：总计数器显示22‐06：DV 计数器显示22‐07：DV 预置计数器显示(载体更换周期)22‐08：ADF 送纸数显示22‐10：装订计数显示22‐15：故障记忆显示(显示最近20个错误代码)24‐01：卡纸存储器 / 总卡纸计数器清零24‐02：故障记忆清除24‐04：ADF 计数器清零24‐05：装订计数清零24‐06：显影剂调整时间清零24‐07：鼓调整时间清零24‐06：纸盒计数器清零25‐01：主驱动系统检查25‐02：自动显影剂调整(更换载体后执行)（厂代中80‐2调浓度与漏粉）26‐01：选购件设定（输入选购件所表数值之和）26‐05：计数器方式设定( 0 A3计数 3 A4计数 )26‐06：目的地设定(设为10)26‐07：转鼓灵敏度设定 校正复印灯电压(1‐3 初始为2)26‐10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26‐13：预热方式设定(0 正常 1主电机转至预热结束)26‐20：后缘空白设定(0 有空白 1无空白)26‐29：交流电压调整（0 100V 1 200V）30‐01：复印机传感器检查（纸检测 ）42‐01：清除小太阳符号 换载体后43‐01：定影温度设定（倍率键选择）44‐01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44‐05：栅极电压较正（显示图介浓度传感器A/D输入值）44‐06：栅极电压较正强行执行44‐07：图像浓度 / 转鼓标记传感器动作试验 （F‐J中0表示鼓标不能检测，1表示能检到） 44‐08：成像控制数据显示44‐09：成像控制数据显示（最新值）44‐10：栅极电压较正（转鼓表面 / 斑纹）数据显示44‐11：初级栅极偏压设定44‐12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46‐01：曝光调整47 ： AE 传感器增益自动调整（先在稿台上放几张A3白纸）48‐01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48‐02：输纸方向放大倍率调整（反光镜速度校正）50‐01：复印件前缘调整50‐02：前缘调整（简单型）（C值为245 显示为A45）51‐02：阻力量调整（A 托盘阻力 B手动给纸）53‐01：ADF 停止位置调整值（普通纸）设定53‐03：ADF 停止位置调整值（薄纸）设定53‐04：ADF 阻力传感器、宽度传感器调整53‐05：ADF出纸传感器调整53‐06：ADF 时间传感器调整54‐03：除去蜂鸣装置57 删边量调整58 ‐1 纸头调整 58‐2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1‐00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油） L3‐00：反光镜返回故障L4‐01：主电机故障L5‐00：镜头初始误差检测L5‐02：镜头故障L5‐03 第4/5反光镜电机故障L5‐04 第4/5反光镜电机MHPS故障L5‐05 镜头电机故障L5‐06 镜头原位检测出错L5‐8 镜头原位传感器故障L6 加粉电机故障L8‐01：零交叉脉冲故障L8‐03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2‐00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3‐00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4‐00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2‐01：后备储存器故障U3‐8 镜架驱动电机检测异常U3‐10 镜架原位传感器故障U3‐20 反光镜电机锁定U3‐21 反光镜原始位置出错U3‐40 时钟脉冲故障U4‐02 ADU对位板操作错误检测U4‐04 ADU后端板故障U5‐00：ADF通信错误U5‐01：A马达错误检测U5‐03 时序传感器故障U5‐04 空传感器故障U5‐11：给纸电机故障U5‐12：输纸电机故障U6‐00：机架通信错误U6‐01：1纸盒电机错误U6‐02：2纸盒电机错误U6‐03：3纸盒电机错误U6‐08：机架24V线路出错U6‐10：机架送纸电机错误U6‐09：机架LCC电机过电流检测F1‐00：分页器通信错误F1‐02：输纸电机故障F1‐04：纸库上限/下限故障F1‐05：纸库原位传感器故障F1‐06：纸库电机故障F1‐14：输纸电势故障F2‐02：色粉粉斗电机错误F2‐31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏） F2‐32：鼓标记传感器故障F2‐35：栅级电压校正故障F3‐12 上纸盒升起电机故障F3‐22 下纸盒升起电机故障C2 高压发生器故障 电极丝短路或断路CC 原稿尺寸传感器误检测EE‐EU：色粉不足EE‐EL：色粉过多CH： 亮是盖打开 闪烁是显影组件安装不到位夏普数码复印机维修代码1‐1 确认反射镜装置动作1‐2 确认光学系传感器动作1‐6 反光镜扫描连续动作2‐1 SPF连续动作2‐2 确认SPF传感器动作2‐3 确认SPF电动机正转方向动人2‐4 确认SPF电动机逆转方向动作2‐8 确认SPF进纸电磁阀动作2‐9 RSPF翻转电磁铁动作检查2‐10 RSPF出纸门电磁铁动作检查2‐11 确认SPF PS释放电磁阀动作3‐2 确认移动分离传感器动作3‐3 确认分页器移动动人3‐4 确认分离板动作（检测是否正常转动）3‐11 确认配页器原位动作5‐1 确认扣作部显示（面板LED灯全亮秒）5‐2 确认加热灯亮（定影灯50秒间隔亮5次）5‐3 确认复印机灯亮（10秒 浓度键改亮度）6‐1 确认进纸电磁阀动作（50秒间隔驱动20次）6‐10 驱动主盒半圆辊7‐1 预热时间表示有JAM老化7‐4 预热省略7‐6 间歇老化有纸7‐8 预热时间表示8‐1 复印模式的显影偏压输出8‐2 复印模式的主充电器栅极电压（High状态 高）输出8‐3 复印模式的主充电器栅极电压（Low状态 低）输出8‐6 转印电压输出8‐10 打印模式的显影偏压以及控制回路的动作确认和调整8‐11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8‐12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8‐13 FAX模式的显影偏压以及控制回路的动作确认和调整8‐14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8‐15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9‐1 双面器负载（马达）正转测试9‐2 双面器负载（马达）反转测试9‐4 双面器马达的转速调整9‐5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20‐1 清除保养计数21‐1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22‐1 保养计数器的显示22‐2 保养预置值显示（SIM20‐1设定值）22‐3 卡纸储存的显示（最近30次卡纸）22‐4 总卡纸计数显示22‐5 总计数显示22‐6 显影计数器显示22‐8 SPF计数器显示22‐9 进纸计数器显示22‐12 光鼓计数器显示22‐13 CRUM类型显示22‐14 FLASH ROM的版本22‐15 故障储存器显示（最近15次故障）22‐16 双面打印计数显示22‐17 复印计数器显示22‐18 打印计数器显示22‐19 电子分类计数器显示22‐21 扫描计数器显示22‐22 SPF卡纸计数器显示24‐1 卡纸储存器清除24‐2 故障储存器清除24‐4 SPF计数器清除24‐5 双面打印计数清除24‐6 进纸计数器清除24‐7 光鼓计数器清除24‐8 复印计数器清除24‐9 印刷计数器清除24‐10 电子类计数器清除24‐13 扫描计数器清除24‐14 SPF卡纸计数清除24‐15 扫描模式计数器清除25‐1 确认主电机机劝作（30秒）25‐10 确认LSU多面镜电动机动作（30秒）26‐1 选件开关的显示（选购件对应灯亮）26‐3 部门管理器的设定(0:计数模式 1:投币模式 )26‐4 本机双面动作设置(0:无双面 1:有双面功能)26‐5 计数器方式设定(0:双面计数 1:单面计数)26‐6 发送地设定(5:中国 6:台湾)26‐7 直接显示CPM旋转速度26‐10 网络扫描的试用设定26‐18 节粉方式(0:节粉关闭 1打开)26‐22 语言设定（打印卡面板语言）(0:日语 1:英语……)26‐30 CE标记对应控制设定(0:CE标记OFF 1:ON)26‐32 风扇旋转状况变化26‐36 (0:保养计数到停机 1:不停)26‐37 (0:载体计数到停机 1:不停)26‐38 光鼓超寿命停止设定（0停机 1不停机）26‐39 内存容量检测(16:16M内存 32:32M内存)26‐42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1‐99 默认值50)26‐43 上下端空白设置(自动灯表下端,手动灯表上端)26‐50 黑白转换功能设定（0：可转 1：不可转）26‐51 复印机暂停功能设定（0：不停 1：停）26‐60 未装载FAX时，设定FAX模式键是否有效27‐1 设定有元PC／调制解调器的通信故障27‐5 输入机器的机号30‐1 确认本体传感器动作30‐2 确认给纸部的传感、检测器及相关回路的动作40‐1 确认手动托盘的纸张尺寸检测器及相关回路的动作41‐2 调整OC原稿检测传感器41‐3 原稿检测传感器受光电平显示41‐4 OC盖板20度时的检测电平调整42‐1 载体记数清除43‐1 定影温度设定（倍率键调）43‐10 明信片纸张进纸周期设置(取值1‐99)43‐11 明信片纸定影温度设置43‐12 待机模式定影风扇转动设置(0:低速 1:高速)43‐13 定影纸张间隙控制(0:禁止 1:允许)44‐34 转印电流设定44‐40 墨粉补充前转动时间设置(取值1‐99)46‐1 复印浓度300dpi电平调整46‐2 复印曝光600dpi浓度等级调整46‐7 分别调整复印曝光浓度等级（超级照片）46‐9 复印浓度等级单独调整 手动300dpi等级（文字）46‐10 复印浓度等级单独调整 手动600dpi（文字／照片）46‐11 复印浓度等级单独调整（照片）46‐18 复印对比度调整 300dpi46‐19 曝光时的图像质量调整46‐20 SPF的曝光浓度校正46‐29 复印对比度调整 600dpi46‐30 进行AE设定(取值0‐30)46‐31 图像锐度调整(0:黑白校正 2:清晰)46‐39 调整传真模式对比度46‐45 调整传真模式的图像浓度48‐1 主（前后）扫描方向倍率调整48‐2 复印时OC方式副扫描方向倍率调整48‐3 自动调整前端．副扫描倍率48‐5 复印时SPF方式副扫描方向倍率调整49‐1 FLASH ROM程序写入模式50‐1 复印画像位置调整（左右方向，值加减1移动0.127MM） 50‐5 调整图像先端位置50‐6 调整复印模式SPF／RSPF原稿图像位置50‐10 用纸中心偏移调整(上下方向)50‐12 调整复印模式原稿图像中心位置50‐13 OC方式原稿中心偏50‐16 SPF方式原稿中心偏听偏信移调整50‐18 双面复印时反面图像位置调整50‐19 双面复印时后端空白调整51‐02 对位量调整51‐8 设定禁止感光鼓分离爪动作53‐8 SPF扫描位置调整56‐1 传送MFP控制器数据61‐1 检测LSU的动作61‐2 调复印模式激光功率（绝对值）61‐3 六棱镜电机检测62‐1 格式化硬盘62‐3 检测硬盘读写操作62‐8 格式化硬盘（除系统数据区域）62‐10 删除完成作业列表（同时删除作业日志）63‐1 确认黑白校正数据63‐2 执行黑白校正63‐7 自动调整SPF白校正开始的像素位置64‐1 自我打印功能65‐5 进行操作面板的检测66‐22 调传真听筒音量66‐23 下载传真程序66‐24 清除传真数据内存66‐39 设定发货地规格66‐60 设定ACR数据67‐11 用于设定“select‐in“信号67‐14 进行flash programs写入／比较检测67‐17 进行NVROM的清除67‐18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域 67‐20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5‐2灯闪时：查接线。

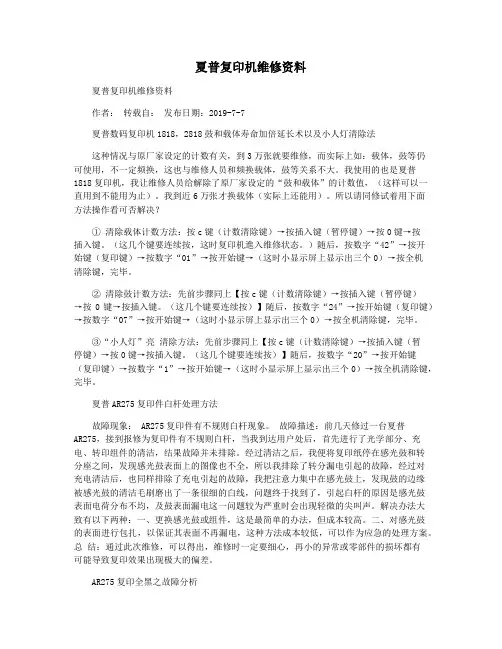

夏普复印机维修资料夏普复印机维修资料作者：转载自：发布日期：2019-7-7夏普数码复印机1818，2818鼓和载体寿命加倍延长术以及小人灯清除法这种情况与原厂家设定的计数有关，到3万张就要维修，而实际上如：载体，鼓等仍可使用，不一定频换，这也与维修人员和频换载体，鼓等关系不大。

我使用的也是夏普1818复印机，我让维修人员给解除了原厂家设定的“鼓和载体”的计数值，（这样可以一直用到不能用为止）。

我到近6万张才换载体（实际上还能用）。

所以请同修试着用下面方法操作看可否解决？① 清除载体计数方法：按c键（计数清除键）→按插入键（暂停键）→按0键→按插入键。

（这几个键要连续按，这时复印机進入维修状态。

）随后，按数字“42”→按开始键（复印键）→按数字“01”→按开始键→（这时小显示屏上显示出三个0）→按全机清除键，完毕。

② 清除鼓计数方法：先前步骤同上【按c键（计数清除键）→按插入键（暂停键）→按0键→按插入键。

（这几个键要连续按）】随后，按数字“24”→按开始键（复印键）→按数字“07”→按开始键→（这时小显示屏上显示出三个0）→按全机清除键，完毕。

③“小人灯”亮清除方法：先前步骤同上【按c键（计数清除键）→按插入键（暂停键）→按0键→按插入键。

（这几个键要连续按）】随后，按数字“20”→按开始键（复印键）→按数字“1”→按开始键→（这时小显示屏上显示出三个0）→按全机清除键，完毕。

夏普AR275复印件白杆处理方法故障现象： AR275复印件有不规则白杆现象。

故障描述：前几天修过一台夏普AR275，接到报修为复印件有不规则白杆，当我到达用户处后，首先进行了光学部分、充电、转印组件的清洁，结果故障并未排除。

经过清洁之后，我便将复印纸停在感光鼓和转分座之间，发现感光鼓表面上的图像也不全，所以我排除了转分漏电引起的故障，经过对充电清洁后，也同样排除了充电引起的故障，我把注意力集中在感光鼓上，发现鼓的边缘被感光鼓的清洁毛刷磨出了一条很细的白线，问题终于找到了，引起白杆的原因是感光鼓表面电荷分布不均，及鼓表面漏电这一问题较为严重时会出现轻微的尖叫声。

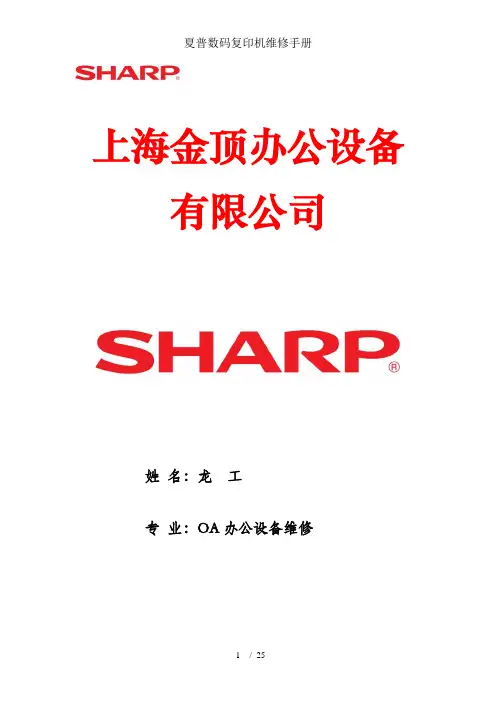

上海金顶办公设备有限公司姓名：龙工专业：OA办公设备维修2010年11月9日编写夏普数码复印机出现小人灯,太阳灯的解决方法清除夏普AR-1818保养代码(SHARP AR 163/161/160/200/201/1820/206等机型适用）夏普复印机出现小人灯是指维修保养，清保养计数器就可以排除故障。

显影剂灯（小太阳），是指显影计数满，清零就可以。

这是厂家为了在保证质量的输出质量的情况下设定的，并不代表显影剂老化。

维修代码：C---插入/暂停---数字键0---插入/暂停，此时面板灯全灭，20-1复印键（已经清好维修保养灯）；再按清除键c（面板上无显示，灯全灭），42-1复印键（已经清好显影灯），按两下清除键退出。

如果中间不小心退出请重复C---插入/暂停---数字键0---插入/暂停（每个机型都有所不同）进入维修模式。

不可乱试其它调试代码！！！！！！维修保养灯是指要维护，最好清倒废粉，清洁个个部件。

（通常设为鼓的寿命数，鼓到寿命后要更换）显影剂灯是提醒你要更换显影剂，如要求质量，则需更换，如果不要求，还可继续使用。

通常用到以下代码：２１－１，保养周期设定２０－１，保养计数消除４２－１，显影计数消除夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C插入0插入C Ca0CAR275/AR255#插入C插入#插入0CM350/M450P*C*P*0CAR158C浓度C浓度C浓度C倍率AR2818m160m205m276#插入C插入*插入CA插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低)L(原稿台未回到规定位置)H（热辊定影器故障)F(暴光灯或定影灯温度保险断掉) 维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C纸盒键按4秒进用户模式1-01：测试光学系统反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器/ 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主/ 转印充电输出/ 栅极检查（ME）8-03：主/ 转印充电输出/ 栅极检查（PE）8-04：主/ 转印充电输出/ 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02ADU传感器检查测试指令9-05门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15废色粉装满（小人灯闪亮）取消16U2 故障取消17消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张5=关闭21-02显影器小修设置0=80000张1=5000张2=10000张21-03彩色显影器小修设置0=10000张1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器/ 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0A3计数 3 A4计数)26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3初始为2)26-10：AE 原稿浓度设定(1低浓度原稿2正常浓度原稿)26-13：预热方式设定(0 正常1主电机转至预热结束)26-20：后缘空白设定(0 有空白1无空白)26-29：交流电压调整（0 100V1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1光学尘埃校正+2鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面/ 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前/ 后(垂直)放大倍率调整（A值调100%B调200%C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57删边量调整58 -1纸头调整58-2 空白区调整60原稿尺寸检测97补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03：第4/5反光镜电机故障L5-04：第4/5反光镜电机MHPS故障L5-05：镜头电机故障L5-06：镜头原位检测出错L5-8：镜头原位传感器故障L6：加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9：分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1：存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-08：镜架驱动电机检测异常U3-10：镜架原位传感器故障U3-20：反光镜电机锁定U3-21：反光镜原始位置出错U3-40：时钟脉冲故障U4-02：ADU对位板操作错误检测U4-04：ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03：时序传感器故障U5-04：空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12：上纸盒升起电机故障F3-22：下纸盒升起电机故障C2：高压发生器故障电极丝短路或断路CC：原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：长亮是门未关紧或门打开闪烁是显影组件安装不到位或无显影组件等等。

夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C插入0插入C Ca0CAR275/AR255#插入C插入#插入0CM350/M450P*C*P*0CAR158C浓度C浓度C浓度C倍率AR2818m160m205m276#插入C插入*插入CA插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低)L(原稿台未回到规定位置)H（热辊定影器故障)F(暴光灯或定影灯温度保险断掉)维修方式：按清除键‐重复键‐加法键‐减法键进入1解除故障2读出主计数器内容3读出总计数器内容4读出维修计数器内容5维修计数器复位`夏普模拟复印机维修代码0‐插入或清除键‐插入键‐0键‐插入键‐清除键维进：C‐插入‐　C纸盒键按4秒进用户模式0‐　厂进：C‐　Ca‐　1‐01：反光镜动作检测1‐02：光学系统传感器检查（缺纸灯、卡纸灯）1‐03：镜头动作检查1‐04：镜头动作老化检查2‐01：ADF进行原稿输送动作2‐02：ADF传感器检查2‐03：ADF单独装纸动作检查（给纸电机反向旋转）2‐04：ADF单独装纸动作检查（给纸电机正向旋转）2‐05：ADF单独装纸动作检查（输纸电机正向旋转）2‐06：ADF单独装纸动作检查（输纸电机反向旋转）2‐07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2‐08：ADF单独装纸动作检查（送纸限位器）2‐10：ADF单独装纸动作检查3‐02：分页器传感器检查3‐03：分页器单独装纸动作检查（输纸电机）3‐04：分页器单独装纸动作检查（纸库电机）3‐05：分页器单独装纸动作检查（蜂鸣器）3‐06：分页器单独装纸动作检查（直线马达）（只适用于SF‐S54）3‐07：分页器单独装纸动作检查（钳夹马达）（只适用于SF‐S54）5‐01：操作面板显示检查（LED灯全亮5秒）5‐02：加热灯检查（以0.5秒间隔亮灭加热灯）5‐03：复印灯点亮检查5‐04：DL光度检查(放电灯亮30秒)5‐05：BL光度检查(消电灯以5秒间隔亮灭)6‐01：输纸系统装纸动作（离合器/电磁阀）通断30次6‐02：给纸电机动作检查（仅SP‐2118）6‐10：主纸盒半圆辊动作7‐01：预热时间显示和老化预热计时并显示(秒)7‐04：预热省略7‐06：间歇老化7‐08：预热时间显示8‐01：显影偏压输出(30秒)8‐02：主/转印充电输出/栅极检查（ME）8‐03：主/转印充电输出/栅极检查（PE）8‐04：主/转印充电输出/栅极检查（T/S）8‐07：分离充电器输出(30秒)9‐02ADU传感器检查测试指令9‐05门电磁铁启动10：色粉电机转动14：故障消除（除U2故障外）15废色粉装满（小人灯闪亮）取消16U2故障取消17消除PF故障20‐01保养计数器(小人灯亮)清零21‐01保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张5=关闭21‐02显影器小修设置0=80000张1=5000张2=10000张21‐03彩色显影器小修设置0=10000张1=5000张22‐01：保养计数器显示22‐02：保养预置计数器显示22‐03：卡纸存储器显示22‐04：总卡纸存储器显示22‐05：总计数器显示22‐06：DV计数器显示22‐07：DV预置计数器显示(载体更换周期)22‐08：ADF送纸数显示22‐10：装订计数显示22‐15：故障记忆显示(显示最近20个错误代码)24‐01：卡纸存储器/总卡纸计数器清零24‐02：故障记忆清除24‐04：ADF计数器清零24‐05：装订计数清零24‐06：显影剂调整时间清零24‐07：鼓调整时间清零24‐06：纸盒计数器清零25‐01：主驱动系统检查25‐02：自动显影剂调整(更换载体后执行)（厂代中80‐2调浓度与漏粉）26‐01：选购件设定（输入选购件所表数值之和）26‐05：计数器方式设定(0A3计数3A4计数)26‐06：目的地设定(设为10)26‐07：转鼓灵敏度设定校正复印灯电压(1‐3初始为2)26‐10：AE原稿浓度设定(1低浓度原稿2正常浓度原稿)26‐13：预热方式设定(0正常1主电机转至预热结束)26‐20：后缘空白设定(0有空白1无空白)26‐29：交流电压调整（0100V1200V）30‐01：复印机传感器检查（纸检测）42‐01：清除小太阳符号换载体后43‐01：定影温度设定（倍率键选择）44‐01：成像控制动作设定（输入校正方式代码总和，栅压校正+1光学尘埃校正+2鼓磨损校正+4）44‐05：栅极电压较正（显示图介浓度传感器A/D输入值）44‐06：栅极电压较正强行执行44‐07：图像浓度/转鼓标记传感器动作试验（F‐J中0表示鼓标不能检测，1表示能检到）44‐08：成像控制数据显示44‐09：成像控制数据显示（最新值）44‐10：栅极电压较正（转鼓表面/斑纹）数据显示44‐11：初级栅极偏压设定44‐12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46‐01：曝光调整47：AE传感器增益自动调整（先在稿台上放几张A3白纸）48‐01：前/后(垂直)放大倍率调整（A值调100%B调200%C调50%）48‐02：输纸方向放大倍率调整（反光镜速度校正）50‐01：复印件前缘调整50‐02：前缘调整（简单型）（C值为245显示为A45）51‐02：阻力量调整（A托盘阻力B手动给纸）53‐01：ADF停止位置调整值（普通纸）设定53‐03：ADF停止位置调整值（薄纸）设定53‐04：ADF阻力传感器、宽度传感器调整53‐05：ADF出纸传感器调整53‐06：ADF时间传感器调整54‐03：除去蜂鸣装置57删边量调整58 ‐1纸头调整58‐2空白区调整60原稿尺寸检测97补粉夏普模拟复印机故障代码L1‐00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3‐00：反光镜返回故障L4‐01：主电机故障L5‐00：镜头初始误差检测L5‐02：镜头故障L5‐03第4/5反光镜电机故障L5‐04第4/5反光镜电机MHPS故障L5‐05镜头电机故障L5‐06镜头原位检测出错L5‐8镜头原位传感器故障L6加粉电机故障L8‐01：零交叉脉冲故障L8‐03：AE传感器故障（执行47时，AE输入无变化）L9分页器故障H2‐00：定影热敏电阻开路故障（热敏电阻输入超过 3.81V）H3‐00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4‐00：定影低温故障U1存储器电池电压底于 2.2V，指令“13”，复位U2‐01：后备储存器故障U3‐8镜架驱动电机检测异常U3‐10镜架原位传感器故障U3‐20反光镜电机锁定U3‐21反光镜原始位置出错U3‐40时钟脉冲故障U4‐02ADU对位板操作错误检测U4‐04ADU后端板故障U5‐00：ADF通信错误U5‐01：A马达错误检测U5‐03时序传感器故障U5‐04空传感器故障U5‐11：给纸电机故障U5‐12：输纸电机故障U6‐00：机架通信错误U6‐01：1纸盒电机错误U6‐02：2纸盒电机错误U6‐03：3纸盒电机错误U6‐08：机架24V线路出错U6‐10：机架送纸电机错误U6‐09：机架LCC电机过电流检测F1‐00：分页器通信错误F1‐02：输纸电机故障F1‐04：纸库上限/下限故障F1‐05：纸库原位传感器故障F1‐06：纸库电机故障F1‐14：输纸电势故障F2‐02：色粉粉斗电机错误F2‐31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2‐32：鼓标记传感器故障F2‐35：栅级电压校正故障F3‐12上纸盒升起电机故障F3‐22下纸盒升起电机故障C2高压发生器故障电极丝短路或断路CC原稿尺寸传感器误检测EE‐EU：色粉不足EE‐EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1‐1确认反射镜装置动作1‐2确认光学系传感器动作1‐6反光镜扫描连续动作2‐1SPF连续动作2‐2确认SPF传感器动作2‐3确认SPF电动机正转方向动人2‐4确认SPF电动机逆转方向动作2‐8确认SPF进纸电磁阀动作2‐9RSPF翻转电磁铁动作检查2‐10RSPF出纸门电磁铁动作检查2‐11确认SPF PS释放电磁阀动作3‐2确认移动分离传感器动作3‐3确认分页器移动动人3‐4确认分离板动作（检测是否正常转动）3‐11确认配页器原位动作5‐1确认扣作部显示（面板LED灯全亮秒）5‐2确认加热灯亮（定影灯50秒间隔亮5次）5‐3确认复印机灯亮（10秒浓度键改亮度）6‐1确认进纸电磁阀动作（50秒间隔驱动20次）6‐10驱动主盒半圆辊7‐1预热时间表示有JAM老化7‐4预热省略7‐6间歇老化有纸7‐8预热时间表示8‐1复印模式的显影偏压输出8‐2复印模式的主充电器栅极电压（High状态高）输出8‐3复印模式的主充电器栅极电压（Low状态低）输出8‐6转印电压输出8‐10打印模式的显影偏压以及控制回路的动作确认和调整8‐11打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8‐12打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8‐13FAX模式的显影偏压以及控制回路的动作确认和调整8‐14FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8‐15FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9‐1双面器负载（马达）正转测试9‐2双面器负载（马达）反转测试9‐4双面器马达的转速调整9‐5双面器马达的把向转换时间调整10确认墨粉电动机动作14解除U2以外的故障16解除U2故障20‐1清除保养计数21‐1保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22‐1保养计数器的显示22‐2保养预置值显示（SIM20‐1设定值）22‐3卡纸储存的显示（最近30次卡纸）22‐4总卡纸计数显示22‐5总计数显示22‐6显影计数器显示22‐8SPF计数器显示22‐9进纸计数器显示22‐12光鼓计数器显示22‐13CRUM类型显示22‐14FLASH ROM的版本22‐15故障储存器显示（最近15次故障）22‐16双面打印计数显示22‐17复印计数器显示22‐18打印计数器显示22‐19电子分类计数器显示22‐21扫描计数器显示22‐22SPF卡纸计数器显示24‐1卡纸储存器清除24‐2故障储存器清除24‐4SPF计数器清除24‐5双面打印计数清除24‐6进纸计数器清除24‐7光鼓计数器清除24‐8复印计数器清除24‐9印刷计数器清除24‐10电子类计数器清除24‐13扫描计数器清除24‐14SPF卡纸计数清除24‐15扫描模式计数器清除25‐1确认主电机机劝作（30秒）25‐10确认LSU多面镜电动机动作（30秒）26‐1选件开关的显示（选购件对应灯亮）26‐3部门管理器的设定(0:计数模式1:投币模式)26‐4本机双面动作设置(0:无双面1:有双面功能)26‐5计数器方式设定(0:双面计数1:单面计数)26‐6发送地设定(5:中国6:台湾)26‐7直接显示CPM旋转速度26‐10网络扫描的试用设定26‐18节粉方式(0:节粉关闭1打开)26‐22语言设定（打印卡面板语言）(0:日语1:英语……)26‐30CE标记对应控制设定(0:CE标记OFF1:ON)26‐32风扇旋转状况变化26‐36(0:保养计数到停机1:不停)26‐37(0:载体计数到停机1:不停)26‐38光鼓超寿命停止设定（0停机1不停机）26‐39内存容量检测(16:16M内存32:32M内存)26‐42转印时间调整（R系列:1：240MS3：260MS9：320MS）(M系列机子取值1‐99默认值50)26‐43上下端空白设置(自动灯表下端,手动灯表上端)26‐50黑白转换功能设定（0：可转1：不可转）26‐51复印机暂停功能设定（0：不停1：停）26‐60未装载FAX时，设定FAX模式键是否有效27‐1设定有元PC／调制解调器的通信故障27‐5输入机器的机号30‐1确认本体传感器动作30‐2确认给纸部的传感、检测器及相关回路的动作40‐1确认手动托盘的纸张尺寸检测器及相关回路的动作41‐2调整OC原稿检测传感器41‐3原稿检测传感器受光电平显示41‐4OC盖板20度时的检测电平调整42‐1载体记数清除43‐1定影温度设定（倍率键调）43‐10明信片纸张进纸周期设置(取值1‐99)43‐11明信片纸定影温度设置43‐12待机模式定影风扇转动设置(0:低速1:高速)43‐13定影纸张间隙控制(0:禁止1:允许)44‐34转印电流设定44‐40墨粉补充前转动时间设置(取值1‐99)46‐1复印浓度300dpi电平调整46‐2复印曝光600dpi浓度等级调整46‐7分别调整复印曝光浓度等级（超级照片）46‐9复印浓度等级单独调整手动300dpi等级（文字）46‐10复印浓度等级单独调整手动600dpi（文字／照片）46‐11复印浓度等级单独调整（照片）46‐18复印对比度调整300dpi46‐19曝光时的图像质量调整46‐20SPF的曝光浓度校正46‐29复印对比度调整600dpi46‐30进行AE设定(取值0‐30)46‐31图像锐度调整(0:黑白校正2:清晰)46‐39调整传真模式对比度46‐45调整传真模式的图像浓度48‐1主（前后）扫描方向倍率调整48‐2复印时OC方式副扫描方向倍率调整48‐3自动调整前端．副扫描倍率48‐5复印时SPF方式副扫描方向倍率调整49‐1FLASH ROM程序写入模式50‐1复印画像位置调整（左右方向，值加减1移动0.127MM）50‐5调整图像先端位置50‐6调整复印模式SPF／RSPF原稿图像位置50‐10用纸中心偏移调整(上下方向)50‐12调整复印模式原稿图像中心位置50‐13OC方式原稿中心偏50‐16SPF方式原稿中心偏听偏信移调整50‐18双面复印时反面图像位置调整50‐19双面复印时后端空白调整51‐02对位量调整51‐8设定禁止感光鼓分离爪动作53‐8SPF扫描位置调整56‐1传送MFP控制器数据61‐1检测LSU的动作61‐2调复印模式激光功率（绝对值）61‐3六棱镜电机检测62‐1格式化硬盘62‐3检测硬盘读写操作62‐8格式化硬盘（除系统数据区域）62‐10删除完成作业列表（同时删除作业日志）63‐1确认黑白校正数据63‐2执行黑白校正63‐7自动调整SPF白校正开始的像素位置64‐1自我打印功能65‐5进行操作面板的检测66‐22调传真听筒音量66‐23下载传真程序66‐24清除传真数据内存66‐39设定发货地规格66‐60设定ACR数据67‐11用于设定“select‐in“信号67‐14进行flash programs写入／比较检测67‐17进行NVROM的清除67‐18清除FLASH ROM的Network Scanner Application(网络扫描应用软件)用数据区域67‐20装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5‐2灯闪时：查接线。

，但送稿器上的原稿仍没有停，也在扫描，这时复印出来的复印品也会全白。

这种情况就检查扫描架道轨是否有异物卡住。

如果没有可能是CCD坏了，需更换掉。

关于AR-161/200易出F5、F1-06、U2-40维修方法一、F5的解决方法AR-161/200出现F5一般为光学部分脏污，首先取下稿台玻璃，将反光镜和曝光灯清洁干净，如果标尺下的白板脏污，也同时清洁干净，盖上稿台玻璃应该就不会再出现F5了，出现这种情况在平常不使用机器时用布将机器罩住，但清洁后仍然出现就更换CCD组件试试。

二、F1-06解决方法出现F1-06一般为分隔板电机部分出现异常，引起开机对隔离板上下不到位，出现异响把机器分页器电机取下，调整电机上的原位传感器，调整完后上可能应该没有问题了，但要记住上还原后，将分离电机移动杆位置是否正常，如不在原位就会引起卡纸故障。

三、U2-40故障解决方法一般是由于粉盒上的芯片故障，如有可能是机器在检测粉盒时出错，用SP-16消除就好了，如果无法消除，就换一盒新粉，问题就自然解决了。

在安装粉盒的时候一定要按说明将粉搅匀。

AR275双面复印卡纸解决方案对应机型：AR275、AR255、ARM276 故障现象：由于用户频繁使用双面复印，故造成复印机双面复印时卡纸。

解决方案一：在最近的维修工作中，经常遇到夏普AR275系列档次的机器出现双面复印卡纸的问题。

具体问题是机器复印效果正常，且进行单面复印时无任何严重的卡纸现象。

只要进行双面复印，或几张或几十张过后，必定出现轻微打齿轮的声响，而后机器卡纸，无法使用。

首先，拆卸机器后盖，进行双面复印观察，发现机器出纸部分随纸张的来回运动而左右摆动，因此给机器出纸部分安装了一个铁支架加以固定，出纸部分摆动状况减弱但仍要出现双面卡纸。

而后又发现连接出纸部分与定影部分驱动的一块带有三个齿轮轴的双面驱动板有变形，三个齿轮轴有轻度的不平行，故更换后机器可正常使用。

但一个月后用户又反映双面卡纸。

夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入# 插入0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主 / 转印充电输出 / 栅极检查（ME）8-03：主 / 转印充电输出 / 栅极检查（PE）8-04：主 / 转印充电输出 / 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定 0=50000张 1=2500张 2=5000张 3=10000张 4=25000张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000张21-03 彩色显影器小修设置 0=10000张 1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器 / 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数 )26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26-13：预热方式设定(0 正常 1主电机转至预热结束)26-20：后缘空白设定(0 有空白 1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度 / 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力 B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 ) 26-4 本机双面动作设置(0:无双面 1:有双面功能) 26-5 计数器方式设定(0:双面计数 1:单面计数) 26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入 0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入 * 插入 CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器容3 读出总计数器容 4读出维修计数器容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主 / 转印充电输出 / 栅极检查（ME）8-03：主 / 转印充电输出 / 栅极检查（PE）8-04：主 / 转印充电输出 / 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定 0=50000 1=2500 2=5000 3=10000 4=25000 5=关闭21-02 显影器小修设置 0=80000 1=5000 2=1000021-03 彩色显影器小修设置 0=10000 1=500022-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器 / 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数 )26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26-13：预热方式设定(0 正常 1主电机转至预热结束)26-20：后缘空白设定(0 有空白 1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度 / 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码容46-01：曝光调整47 ： AE 传感器增益自动调整（先在稿台上放几A3白纸）48-01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力 B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500 1=5000 2=15000 3=30000 4=150000 5=999999）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 ) 26-4 本机双面动作设置(0:无双面 1:有双面功能) 26-5 计数器方式设定(0:双面计数 1:单面计数) 26-6 发送地设定(5:中国 6:)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 存容量检测(16:16M存 32:32M存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M 系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

SHARP 夏普 AR-M350;AR-M450 数码复印机维修(模拟)程序维修(模拟)程序进入1,依次按: "P"键→" * " 键→"C"键→" * " 键→(复印张数显示息灭)2,用数字键键入主模拟码→按复印键→键入子模拟码→按复印键.(如果有第3级代码时,再键入子模拟码→按复印键)菜单画面上数据说明液晶显示屏模拟诊断程序菜单画面上反转显示的数字表示该数字是当前的设定值液晶显示屏模拟诊断程序菜单画面上反转显示的字符表示,该字符所表示的器件是当前正处在被检测状态程序表中的设定数说明例:[0～745/ 485V /用数字键修改]，"0～745"表示设定范围/"粗黑体字485"表示缺省值/"用数字键修改"表示设定值可用数字键进行修改;每步1V表示每递增/递减1个数变化1V;或1:电机启动10秒;2:正常,其中加粗黑体字表示缺省值维修(模拟)程序表主模拟码 1扫描器动作检查1-1,按"用户设定"键,扫描停止或扫描结束自动停止并返回到主模拟码菜单1-2扫描原位传感器MHPS 检查按复印“START“键,动作检查时,显示反转,按"用户设定"键,返回到主模拟码菜单主模拟码 2输稿器(SPF/ADF/RADF/UDH)动作检查2-1用户设定"键,输稿器停止,并返回到主模拟码菜单2-22-3主模拟码 3分页器Finisher(AR-FN6)3-23-3分页器Finisher(AR-FN6)电机,电磁铁等输出测试3-6Finisher拍纸板位置调整[40～60/ 50 /用数字键修改]，按复印键,开始移动;动作完成后停止或按"用户设定"键动作停,止并返回到主模拟码菜单制作:WGF2013-3-29主模拟码 4三层(3×500张)纸盒工作台(AR-D14)或大容量LCC(500+2000张)纸盒工作台(AR-D13)测试4-24-3三层(3×500张)纸盒工作台(AR-D14)或大容量LCC(500+2000张)纸盒工作台键入测试号后,按复印“START“键被测试元件动作;按"用户设定"键，动作停止,返回到主模拟码菜单主模拟码 5灯ON/OFF和液晶显示屏幕(LCD)对比度检测5-1面板指示灯操作面板LED灯ON/OFF和液晶显示屏幕(LCD)对比度检测,以6秒的速度变换5-2定影灯HL1或HL2 ON/OFF检查1,HL 1(LOWER) 下定影灯HL1 ; 2,HL 2(UPPER) 上定影灯 ON/OFF检查键入1或2按复印键,下或上定影灯按照ON:0.5秒→OFF:0.5秒的顺序工作5次后自动停止,或按"用户设定"键,并返回到主模拟码菜单5-3原稿曝光灯或CIS灯 ON1,COPY LAMP 原稿曝光灯 ; 2:CIS 接触式传感器CIS灯 ON注:CIS灯仅安装了DSPF双面输稿扫描组件AR-EF1用键入1或2按复印键,原稿曝光灯或CIS灯 ON,10秒后自动停止,或按"用户设定"键停止,并返回到主模拟码菜单制作:WGF 2013-3-29主模拟码 6电磁铁/离合器/继电器动作检查6-16-2主模拟码 7键入测试号后,按复印“START“键被测试项目动作;按"用户设定"键，动作停止,返回到主模拟码菜单7-17-67-8设定有无"预热时间"显示键入是"Yes",按复印键,开始预热,以"秒"为计时单位显示预热时间,显示预热完成后,按"用户设定"键返回到主模拟码菜单主模拟码 8高压调整8-1(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单[0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 150V /每步1V]制作:WGF 2013-3-298-2(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单[200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V]8-6(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单[0～620/ 267V(45张机);220V(35张机) /每步1V],[0～620/ 310V(45张机);267V(35张机) /每步1V],[0～620/ 267V(45张机);220V(35张机) /每步1V],[0～620/ 310V(45张机);267V(35张机) /每步1V],8-17(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单[0～375/ 160V(45张机);120V(35张机) /每步1V],[0～375/ 160V(45张机);120V(35张机) /每步1V][0～-1250/ -780 V /每步1V],主模拟码 99-1"键,动作停止并返回到主模拟码菜单9-2主模拟码 10供粉电机ON/OFF1:电机启动10秒;2:正常键入1按复印“START “键,电机启动10秒后自动停止或按"用户设定"键,返回到主模拟码菜单主模拟码 13清除U1(传真组件用)故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 14清除U1/U2/LCC/PF以外的故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 15清除U6(06/20/21/22)的故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 16清除U2故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 21设定保养周期计数21-1设定保养周期设定数0＝缺省值；1＝40K；2＝50K；3＝80K；4＝100K；5＝120K; 6:不设定保养周期制作:WGF 2013-3-29主模拟码 22显示计数器计数22-122-222-322-4显示故障历史记录可显示最近100个故障的历史记录22-522-622-7显示已设定的复印机管理人员密码22-822-922-10制作:WGF22-1022-12显示输稿器卡纸历史记录可显示100个卡纸的历史记录22-1322-19主模拟码 24清除计数器24-1清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单24-2"键,返回到主模拟码菜单24-3"键,返回到主模拟码菜单24-41MANTENANCE清除保养计数器24-5清除载体计数器,键入1按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单1DV CARTRIDGE清除载体计数器制作:WGF2013-3-29 24-6清除复印计数器,键入1按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单1COPY清除复印计数器24-7"按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单24-9"按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单24-11清除鼓"或2"清除载体旋转时间计数器"或3"清除鼓/载体旋转/供粉时间计数器"按复印键,24-15"键,返回到主模拟码菜单主模拟码 25电机动作检查和载体调整25-1电机动作检查和载体调整显示TD传感器的输出值,按复印键,3粉钟后自动停止或按"用户设定"键动作停止,返回到主模拟码菜单25-2载体调整TD传感器的值被取样16次存储平均值,按复印“START“键2粉钟后自动停止或按"用户设定"键动作停止,返回到主模拟码菜单主模拟码 26选购件;目的地;等特殊要求的设定26-326-526-626-10"结束,或按"用户设定"键,返回到主模拟码菜单26-18节粉模式设定,键入1"不设定节粉模式"或0"设定节粉模式",或按"用户设定"键,返回到主模拟码菜单;注:仅JAPAN 日本;UK 英国版本机有效26-30CE标记设定,键入1"不设定CE标记模式"或0"设定CE标记模式",或按"用户设定"键,返回到主模拟码菜单26-35发生同一故障记录方式设定0:发生同一故障(和前一次相同)记录一次1:同一故障(和前一次相同)发生一次就记录一次26-38载体寿命停机设定0,PRINT CONTINUE 载体寿命到不停机 ; 1,PRINT STOP 载体寿命到停机26-41鞍式装订时自动倍率设定0:不使用自动倍率模式AMS1:使用自动倍率模式AMS26-52非复印的纸计数设定0:不计数 ; 1:计数注:非复印的纸就是不复印的插页,封面,封底等的计数设定制作:WGF2013-3-29主模拟码 30纸路传感器等过程控制检查30-1顾客更换单元CUR:Customer Replaceadle Unit30-240-140-2将尺寸宽度导向板移到最大位置,键入1按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到P1位置,键入2按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到P2位置,键入3按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到最小位置,键入4按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单40-740-11(AR-D13)或(AR-D14)中40-12"error"表示调整不正确,需要重新调整将尺寸宽度导向板移到最大位置,键入1按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到最小位置,键入2按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单41-1制作:WGF 2013-3-2941-2注:在调整时,如果显示"error"表示调整不正确,需要重新调整打开原稿盖板,不放原稿,键入1按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单稿台上放A3原稿,键入2按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单41-3注:[ ]内的数值是41-2的调整值主模拟码 43定影温度设定43-1[165～210度/ 190度 /每步1度][165～210度/ 190度 /每步1度][100～160度/ 150度 /每步1度][100～160度/ 150度 /每步1度][165～210度/ 190度 /每步1度][165～210度/ 190度 /每步1度]主模拟码 4444-1设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定44-4[0～180秒/ 45秒 /每步1秒],[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值(设定0时,由过程控制热敏电阻的实测温度控制;设定不是0时,由强行设定的温度值控制制作:WGF2013-3-2944-9主模拟码 46复印浓度电平调整46-246-2主菜单中的缺省值是1，在该模式中必需从1,"复印开始"在46-2的纸盘选择菜单中的缺省值是第1纸盘；在46-2的曝光电平选择菜单中的缺省值是AE 模式1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(2) .NOW COPYING 2, 按"用户设定"键,开始复印并进入"3,AE 3.0 "菜单画面,并显示出AE 曝光电平的缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步1]后按"P"键存储设定值,再按"用户设定"键,返回到46-2的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-2的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是AE 3.0,可用数字键选择其它曝光模式号后再按复印键或按"用户设定"键,返回到46-2的主菜单46-9文字模式复印浓度调整制作:WGF2013-3-29 46-9主菜单中的缺省值是1，在该模式中必需从1,"复印开始"执行46-9"文字模式复印浓度调整"在46-9的纸盘选择菜单中的缺省值是第1纸盘；在46-9的曝光电平选择菜单中的缺省值是3, 1.0档1, 按复印键后(执行缺省值设定1的COPY START复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(CHAR 2) .NOW COPYING2, 按"用户设定"键,开始复印并进入"3, 1.0 "菜单画面,并显示出3, 1.0的曝光电平缺省值是50,可用数字键输入新的设定值[0～99/ 50 /每步1]后,按"P"键存储设定值,再按"用户设定"键,返回到46-9的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN门打开,JAM卡纸,PAPER NMPTY无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,可用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-9的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是3, 1.0档,可用数字键选择其它曝光档号后再按复印键或"用户设定"键,返回到46-9的主菜单46-10文字/照片模式复印浓度调整46-10主菜单中的缺省值是1，在该模式中必需从1,"复印开始"执行46-10"文字/照片模式复印浓度调整"在46-10的纸盘选择菜单中的缺省值是第1纸盘；在46-10的曝光电平选择菜单中的缺省值是3, 1.0档1, 按复印键后(执行缺省值设定1的COPY START复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(MAX. 2) .NOW COPYING2, 按"用户设定"键,开始复印并进入"3, 1.0 "菜单画面,并显示出3, 1.0曝光电平的缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步1]后,按"P"键存储设定值,再按"用户设定"键,返回到46-10的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN门打开,JAM卡纸,PAPER NMPTY无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-10的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是3, 1.0档,用数字键选择其它曝光档号后再按复印键或按"用户设定"键,返回到46-10的主菜单制作:WGF2013-3-2946-11照片模式复印浓度调整46-11主菜单中的缺省值是1，在该模式中必需从1,"复印开始"执行46-10"文字/照片模式复印浓度调整"在46-11的纸盘选择菜单中的缺省值是第1纸盘；在46-11的曝光电平选择菜单中的缺省值是3, 1.0档1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(PHOTO. 2) .NOW COPYING 2, 按"用户设定"键,开始复印并进入"3, 1.0 "菜单画面,并显示出3, 1.0曝光电平的缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步1]后,按"P"键存储设定值,再按"用户设定"键,返回到46-11的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-11的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是3, 1.0档,用数字键选择其它曝光档号后再按复印键或按"用户设定"键,返回到46-11的主菜单46-17CCD/CIS 遮蔽(Shading)增益数据设定,缺省值=1282,可用数字键输入新的曝光电平设定值[0～255/ 128 /每步1];按复印键,存储设定值后,按"用户设定"键,返回到46-17的主菜单制作:WGF2013-3-29 46-18各种复印模式珈玛γ值设定γ值调整浓度深浅GAMMA的缺省值=64数据设定缺省值=642,可用数字键输入新的曝光电平设定值[0～127/ 64 /每步1]设定数大倾斜大;按复印键,存储设定值后,按"用户设定"键,返回到46-18的主菜单46-19AE2,如果选择1,进入AE模式画面可选择1,图像质量优先模式或2,墨粉消耗量优先模式再按"用户设定"键,返回到46-19的主菜单3,如果选择2,进入AE停止模式画面可选择1,AE停止模式功能OFF或2,AE停止模式功能ON,再按复印键或按"用户设定"键,返回到46-19的主菜单46-20,DSPF双面自动进稿器的复印浓度调整(46-17的补正值+该设定值)曝光补正的缺省值=128～255/ 128 /每步1],设定数大倾斜大;按复印键,存储设定值后,按"用户设定"键,返回到46-20的主菜单46-2150 /每步1],按复印键,或按"用户设定"键,返回到46-21的主菜单46-22～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单46-23～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单制作:WGF 2013-3-2946-24～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单46-25～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单主模拟码 48复印倍率调整48-1复印倍率调整",在48-的纸盘选择菜单中的缺省值是第1纸盘1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"MAGNIFICATION ADJUSTMENT.NOW COPYING"菜单画面2, 按"用户设定"键,开始复印并进入复印倍率调整菜单画面,并显示出选择定的项目的倍率缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步0.1%]后按"复印"键存储设定值,再按"用户设定"键,返回到48-1的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它复印倍率执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到48-1的主菜单注:选择的纸盘号加上10以后的号表示该纸盘可进行双面复印4,键入2,按复印键,进入复印倍率调整"菜单画面,缺省值是100,可用数字键该变复印倍率[25～400/ 100 /每步1%]后再按复印键或按"用户设定"键,返回到48-1的主菜单5,要选择其它复印倍率可在48-1主菜单中选择3,CCD主扫描倍率或4,CCD副扫描倍率或5,SPF输稿器原稿正面副扫描倍率或6,CIS输稿器原稿反面主扫描倍率后按复印键进入复印倍率调整菜单画面,并显示出选择定的项目的倍率缺省值50,可用数字键输入新的设定值[0～99/ 100 /每步0.1%]后按"复印"键开始复印并存储设定值,再按"用户设定"键,返回到48-1的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它复印倍率执行第4步48-5扫描电机速度(副扫描倍率)调整[0～99/ 50 /每步0.2毫米],[0～99/ 50 /每步0.1毫米],[0～99/ 50 /每步0.1毫米],[0～99/ 15 /每步0.1毫米],[0～99/ 20 /每步0.1毫米],[0～99/ 50 /每步0.1毫米],[0～99/ 30 /每步0.1毫米],1,根据要求的前沿(纵向)图像损失量;前/后边沿(横向)图像损失量;前沿空白(纵向)宽度进行调整,[0～99/ /每步0.1毫米],2,调整原稿读入开始位置,使在实际100%复印时在前沿(纵向)图像损失量的设定值上加上+1.5毫米,[0～99/ /每步0.2毫米],使200%复印时在前沿(纵向)图像损失量的设定值上加上+0.75毫米,[0～99/ /每步0.2毫米],使50%复印时在前沿(纵向)图像损失量的设定值上加上+3.0毫米,[0～99/ /每步0.2毫米],3,对位辊离合器ON 时间调整,使其符合步骤1设定的前沿空白(纵向)宽度4,后沿(纵向)空白宽度和前/后边沿(横向)空白宽度调整,[0～99/ /每步0.1毫米],注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING 1,根据要求的前沿(纵向)图像损失量;前/后边沿(横向)图像损失量;前沿空白(纵向)宽度进行调整,[0～99/ /每步0.1毫米],2,将L1和L2的当前值设定到"0"3,使用稿台模式400%复印,并将该偏移量输入到L1和L2中,[0～999/ /每步0.1毫米],4,反复进行顺序3的调整使其符合步骤1设定的前沿空白(纵向)宽度5,调整后沿(纵向)空白宽度和前/后边沿(横向)空白宽度,[0～99/ /每步0.1毫米],注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING1,使用50-1或50-2进行前沿空白(纵向)宽度调整,[0～99/ /每步0.1毫米],2,根据要求的SIDE1/SIDE2的前沿(纵向)图像损失量,[0～99/ /每步0.2毫米],3,调整SIDE1/SIDE2原稿读入开始位置,使在实际复印时符合步骤2设定的设定值上加上+1.5毫米,[0～99/ /每步0.2毫米],4,调整使用SPF时SIDE1/SIDE2的后沿图像损失量,[0～20/ /每步1毫米],注:如果在复印中出错,可能显示DOOR OPEN门打开,JAM卡纸,PAPER NMPTY无纸;正常时显示正在复印NOW COPYING 50-71,使用50-1或50-2进行前沿空白(纵向)宽度调整,[0～99/ /每步0.1毫米],2,根据要求的SIDE1/SIDE2的前沿(纵向)图像损失量,[0～99/ /每步0.2毫米],3,将L4和L5的当前值设定到"0"4,使用SPF模式200%复印,并将该偏移量输入到L4和L5中,[0～999/ /每步0.1毫米],5,反复进行顺序4的调整使其符合200%复印时在前沿(纵向)图像损失量的设定值上加上+0.75毫米,[0～99/ /每步0.2毫米],6,调整使用SPF时SIDE1/SIDE2的后沿图像损失量,[0～20/ /每步1毫米],注:如果在复印中出错,可能显示DOOR OPEN门打开,JAM卡纸,PAPER NMPTY无纸;正常时显示正在复印NOW COPYING制作:WGF 2013-3-2950-10倍率[25～400/ 100 /每步1%][0～99/ 50 /每步0.1%]注:纸盘设定数+10表示可双面复印[0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%]2,输入设定值按"P"键存储设定值,按复印键,开始打印并存储设定值,再按"用户设定"键,返回到50-10的主菜单3,确定打印出来的复印品中心位置,反复进行顺序2的调整使其符合要求注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING50-12倍率[25～400/ 100 /每步1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%]2,输入设定值按"P"键存储设定值,按复印键,开始打印并存储设定值,再按"用户设定"键,返回到50-10的主菜单3,确定打印出来的复印品中心位置,反复进行顺序2的调整使其符合要求注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING51-2[0～99/ 50 /每步1毫秒]注:纸盘设定数+10表示可双面复印[0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒]制作:WGF2013-3-2953-6注:在调整时,如果显示出错"error"表示调整不正确,需要重新调整将导板放在最大位,键入1按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单将导板放在位置 1,键入2按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单将导板放在位置 2,键入3按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单将导板放在最小位,键入4按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单53-7[0～1023/ 66 /每步1]键入1按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单[0～1023/ 456 /每步1]键入2按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单[0～1023/ 713 /每步1]键入3按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单[0～1023/ 791 /每步1]键入4按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单60-1键入1或2按复印键开始存储器的测试,如果测试正常显示OK;如果测试不正常显示NG;按"用户设定"键,返回到60-1的主菜单61-1键入1按复印键开始激光输出的测试,如果测试正常显示OK;如果测试不正常显示NG ;按"用户设定"键,返回到61-1的主菜单61-245张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]45张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]45张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]45张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]"键,返回到61-2的主菜单61-445张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]键入1按复印键,输入设定值按复印键或按"用户设定"键,返回到61-4的主菜单62-2如果测试正常显示OK;如果测试不正常显示NG键入1按复印键,开始硬盘读/写测试,按复印键或按"用户设定"键,返回到62-2的主菜单制作:WGF2013-3-29 62-3如果测试正常显示OK;如果测试不正常显示NG键入1按复印键,开始硬盘读/写测试,按复印键或按"用户设定"键,返回到62-3的主菜单63-163-2执行时显示正在执行"EXECUTING";执行结束时显示执行完成"SHADING COMPLETED"63-7[ 1～ 16/ 6 / 每步0.5毫米] 64-1[ 50～ 99/ 87 / 每步1][ 1～ 255/ 100 / 每步1][ 1～ 999/ 1 / 每步1][ 1～ 8/ 1 / 每步1][ 1～ 5/ 3 / 每步1]1:单面打印;2:双面打印制作:WGF2013-3-29打印样板选择全面1BY1纵向有刻度的打印调整方式全面1BY1横向点阵方式全面1BY2纵向斜线45度全面1BY2横向斜线26.6度全面1BY3纵向斜线63.4度全面1BY3横向ID.BG方式全面1BY4纵向网点方式125%全面1BY4横向网点方式28%全面1BY5纵向网点方式50%全面1BY5横向全面误差扩散良好全面2BY2纵向全面抖动处理良好全面2BY2横向1模块128像素/32灰度等级全面2BY3纵向1模块128像素/16灰度等级全面2BY3横向1模块128像素/8灰度等级专用方式纵向清除检测方式全面良好存储器检测方式1模块128像素/32灰度等级补偿检测方式1模块128像素/8灰度等级测试B图像(AE图像)1模块128像素/16灰度等级测试B图像(老化用)1光点图形5%倍率打印键入1按复印键,输入设定值按复印键或按"用户设定"键,返回到64-1的主菜单65-1液晶显示屏的检测位置调整65-2液晶显示屏的检测位置调整结果电源确认67-2打印并行口I/F动作检测显示"Ready",按复印键进行打印并行口I/F动作检测,如果测试正常显示OK;如果测试不正常显示NG,按"用户设定"键,返回到67-2的主菜单67-11打印并行口I/F选择IN信号有无设定0:OFF; 1:ON67-16网络卡动作检测按复印键进行网络卡动作检测,如果测试正常显示OK;如果测试不正常显示NG,按"用户设定"键,返回到67-16的主菜单AR-M350,M450维修资料共21页 ,第21页。
